Автобусы БАЗ А-079. Руководство - часть 47





А079-000.00.00-10РК







134

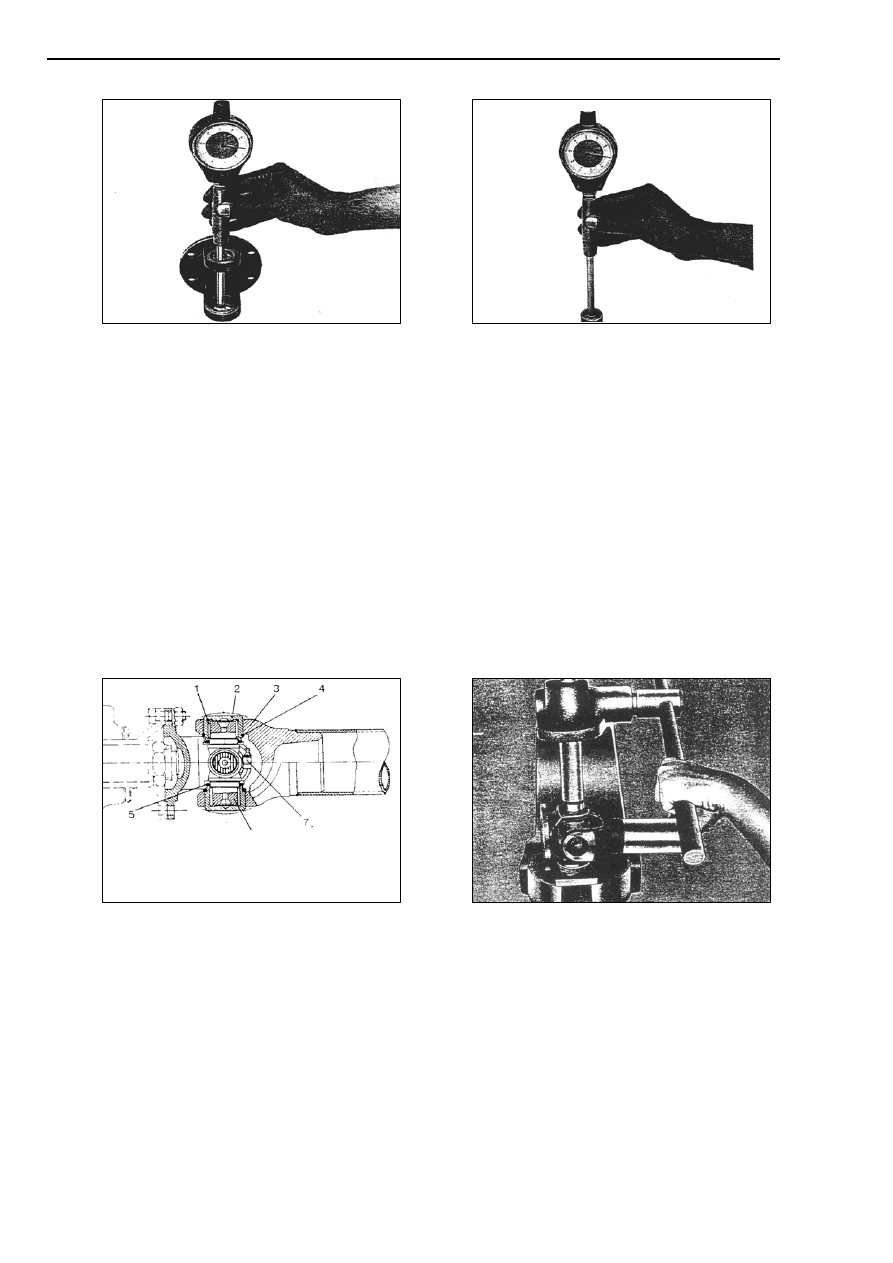

РИС.266

РИС. 267



Сборка карданного вала с крестовиной (Рис.268):

1)

Промойте иголки игольчатого подшипника и наружные кольца подшипника в керосине и продуйте сжа-

тым воздухом.

2)

Нанесите консистентную смазку в наружные кольца.

3)

Установите иголки в наружные кольца.

ПРИМЕЧАНИЕ: Удостоверьтесь в том, что в каждое наружное кольцо становится  33 иголки игольчатого подшипника. Все четыре

наружных  кольца  подшипника  карданного  шарнира  с  крестовиной  должны  иметь  один  и  тот  же  цветовой  код  и
должны быть собраны  с иголками игольчатого подшипника с одного комплекта.

4)

Установите резиновый сальник в пыльник. Установите пыльник в паз на наружном кольце подшипника.

5)

Установите крестовину в вилки карданного вала и вкрутите пресс-масленку в крестовину.


ПРИМЕЧАНИЕ:
Пресс-масленка на крестовине должна быть лицевой стороной к карданному валу, а не к соединительному фланцу.


6)

Установите узел наружного кольца игольчатого подшипника на вилку (см. рис. 269). Удостоверьтесь в

том, что цветной код на вилке и наружном кольце подшипника является одним и тем же для правильной посадки.

7)

Застопорите их в данном положении пружинящими стопорными кольцами соответствующей толщины.

8)

Карданный  шарнир  с  крестовиной  должен  быть  собран  с  осевым  зазором 0,02-0,04мм.  После  сборки,

слегка ударьте по вилкам деревянным молотком для того, чтобы обеспечить надлежащую сборку.

9)

Смажьте консистентной смазкой карданный шарнир с крестовиной (смазка 158М).

















РИС. 268

РИС. 269




034.30.06  ОСМОТР КАРДАННЫХВАЛОВ



ЗАДНЯЯ ЧАСТЬ КАРДАННОГО ВАЛА:

1)

Раскрутите и ослабьте хомуты резинового чехла с обоих концов.

2)

Снимите вилку с вала.

3)

Снимите пыльник и проверьте его состояние.

4)

Промойте в керосине и продуйте сжатым воздухом шлицы на вале и вилке.

5)

Смажьте шлицы вала и вилки.

6)

Установите резиновый чехол на карданный вал.

7)

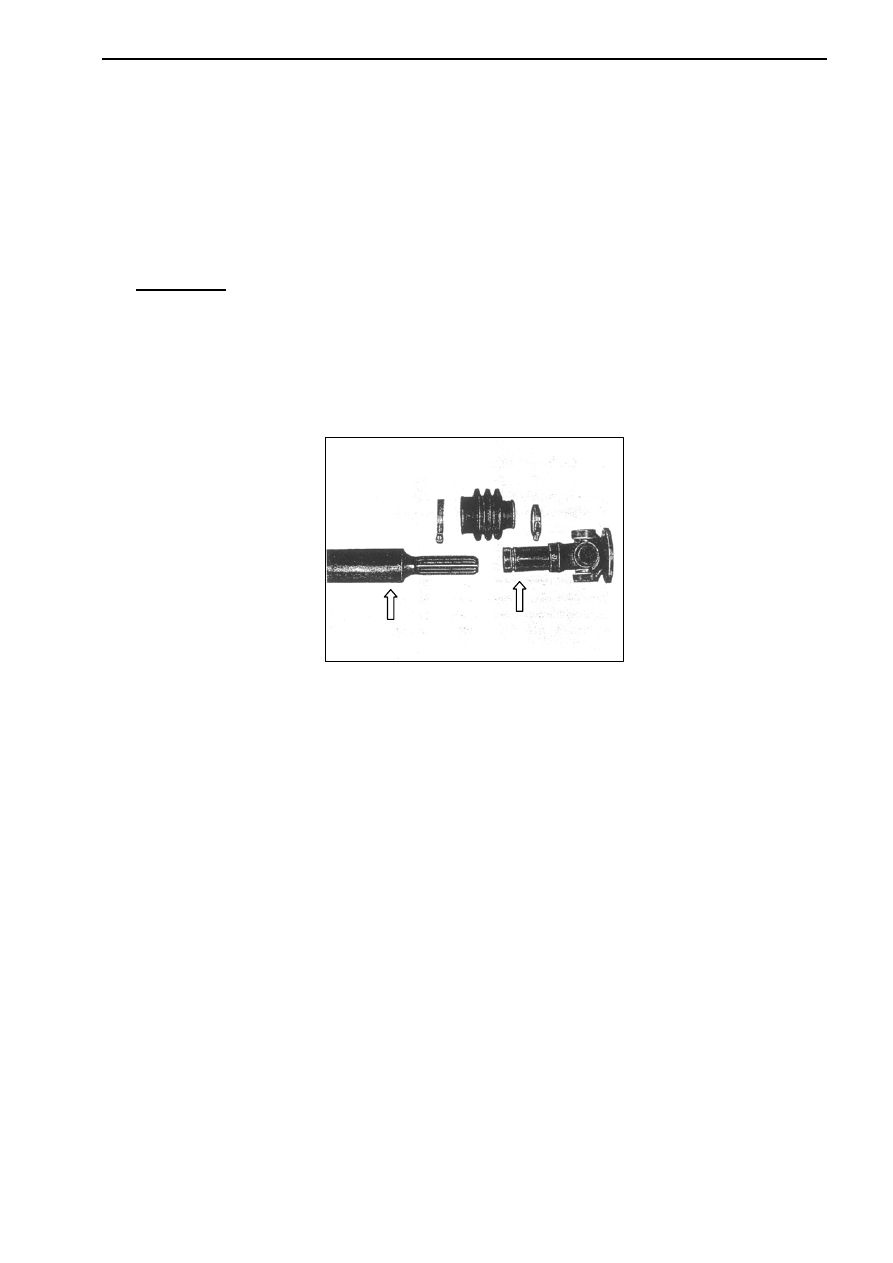

Сопоставьте вилку с валом, чтобы выровнять сопряжённые стрелки (см. рис. 270)

1. игла игольчатого подш ипника
2. наружное кольцо подш ипника
3. вилка  4. стопорное кольцо
5. уплотнение  6. крестовина
7. пресс-масленка



А079-000.00.00-10РК





135



8)

Проверьте свободное скольжение вилки на валу.

9)

Затяните  хомуты  чехла  на  обоих  концах  так,  чтобы  винты  на  хомутах  были  расположены  противопо-

ложно друг к другу.

10)  Проверьте задний карданный вал на изгиб и на динамический дисбаланс.


ПРИМЕЧАНИЕ:
 Все операции выпрямления должны осуществляться с полностью собранным валом.


11)  Если необходимо, отвезите его в специализированную мастерскую. В мастерской выровняйте его и от-

балансируйте.

12)  Набейте консистентную смазку в скользящее соединение с помощью солидолонагнетателя через нако-

нечник.

ВНИМАНИЕ: Избегайте чрезмерной смазки, так как это может привести к разрыву резинового чехла.




ПЕРЕДНЯЯ ЧАСТЬ КАРДАННОГО ВАЛА:

1)

Снимите соединительный фланец и подвесной подшипник с кронштейном с передней части карданного

вала.

2)

Проверьте переднюю часть карданного вала на изгиб и на динамический дисбаланс.

3)

Если необходимо, отвезите его в специализированную мастерскую. В мастерской выровняйте его и от-

балансируйте.

4)

Установите подвесной подшипник и соединительный фланец на карданный вал.
















РИС. 270
