TATA LPT 613 / АМУР 4346. Руководство - часть 13

2. 2  Расположение номеров агрегатов

Описание автомобиля

1

Места расположения номеров агрегатов и деталей шасси приведены на рисунках ниже.
Номер  изготовителя  ЗАО  «АМУР»  указан  на  пластине,   расположенной  в  нише  подножки  правой  двери  и  продублирован  (выбит)  на  правом
лонжероне рамы, между первым и вторым, начиная от кабины, кронштейном крепления грузовой платформы.
Номер  шасси TML выбит  на  правом  лонжероне  рамы  над  задним  колесом. Данный  номер  является  технологическим  и  для  идентификации  на
территории России не используется.
Номер кабины указан на металлической пластине, расположенной под капотом.
Номер коробки передач (КПП) выбит на задней стенке ее корпуса.
Номер двигателя указан на металлической пластине, расположенной на задней стенке блока цилиндров, над КПП.
Номер рамы выбит на её правом лонжероне перед задним правым фонарем.
Номер балки заднего моста указан на табличке, прикрепленной к усилителю картера редуктора заднего моста.
Номер  балки  переднего  моста  указан  на  прикрепленной  к  нему  металлической  пластине. Номер  рулевого  редуктора  указан  на  металлической
пластине, прикрепленной к его корпусу.
Номер ТНВД указан на табличке прикрепленной к его корпусу, под устройством холодного пуска двигателя.

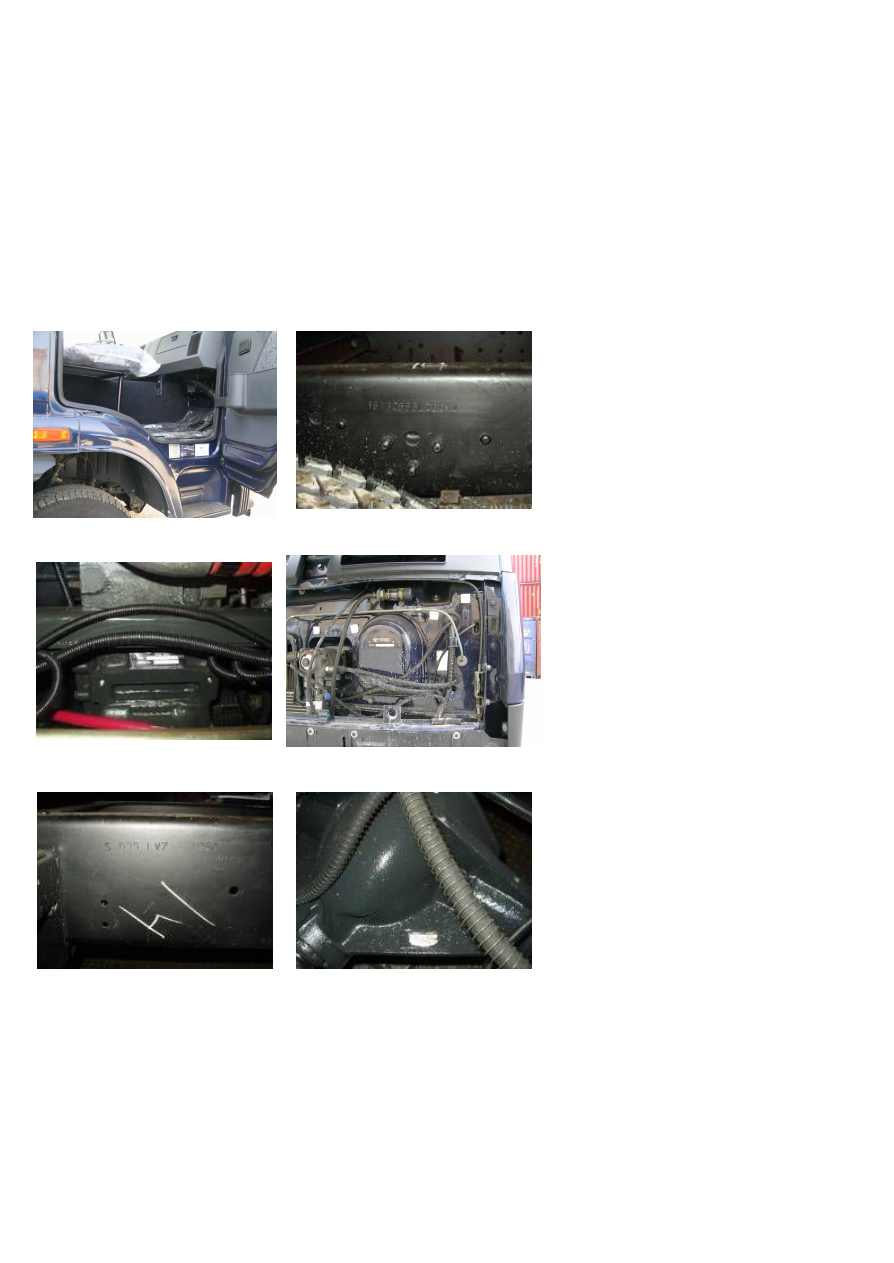

Пластина с номером шасси ЗАО «АМУР»

Номер шасси TML

Пластина с номером двигателя

Пластина с номером кабины

Номер рамы

Пластина с номером балки заднего моста

2. 2  Расположение номеров агрегатов

Описание автомобиля

2

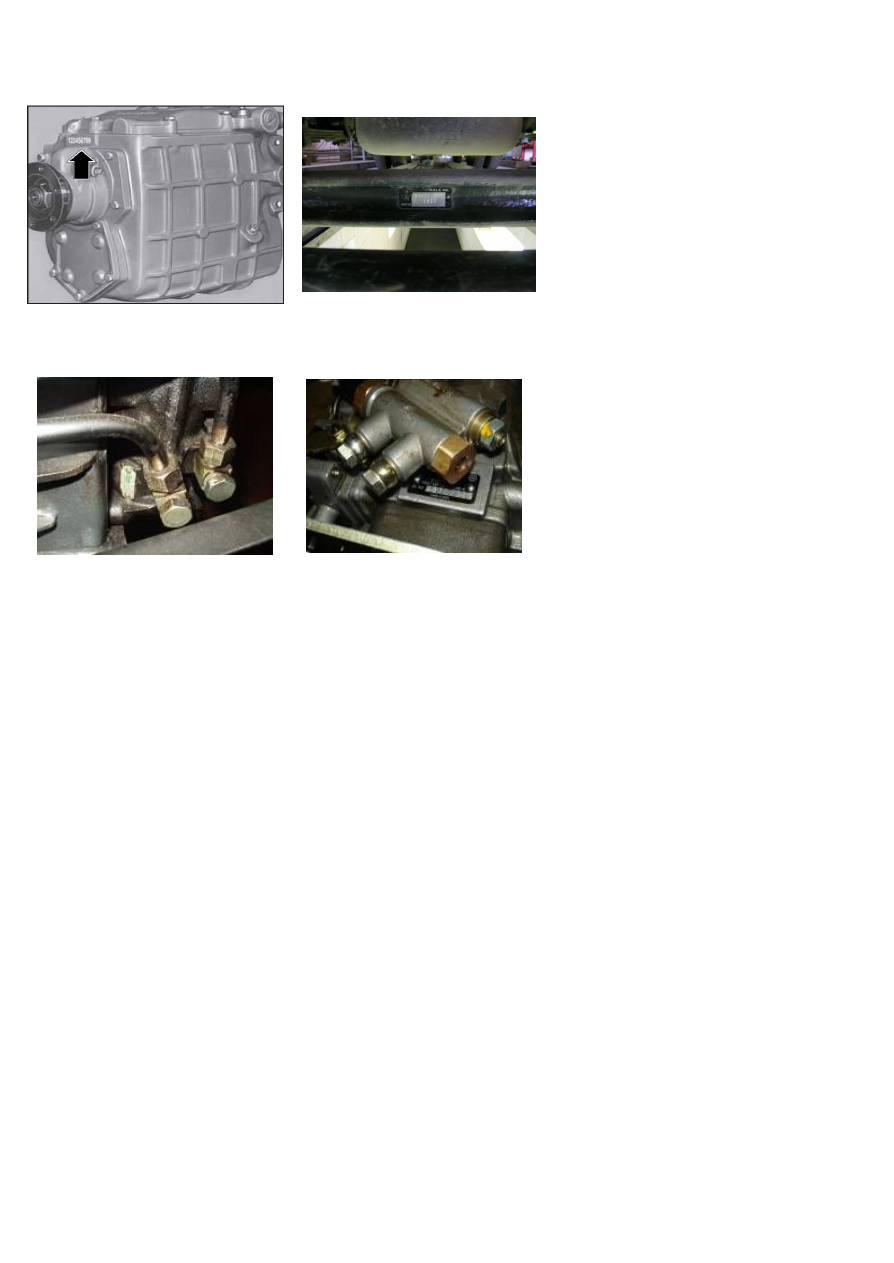

Номер КПП

Пластина с номером балки переднего моста

Пластина с номером рулевого редуктора

Пластина с номером ТНВД

2. 3  Щиток приборов

Описание автомобиля

1

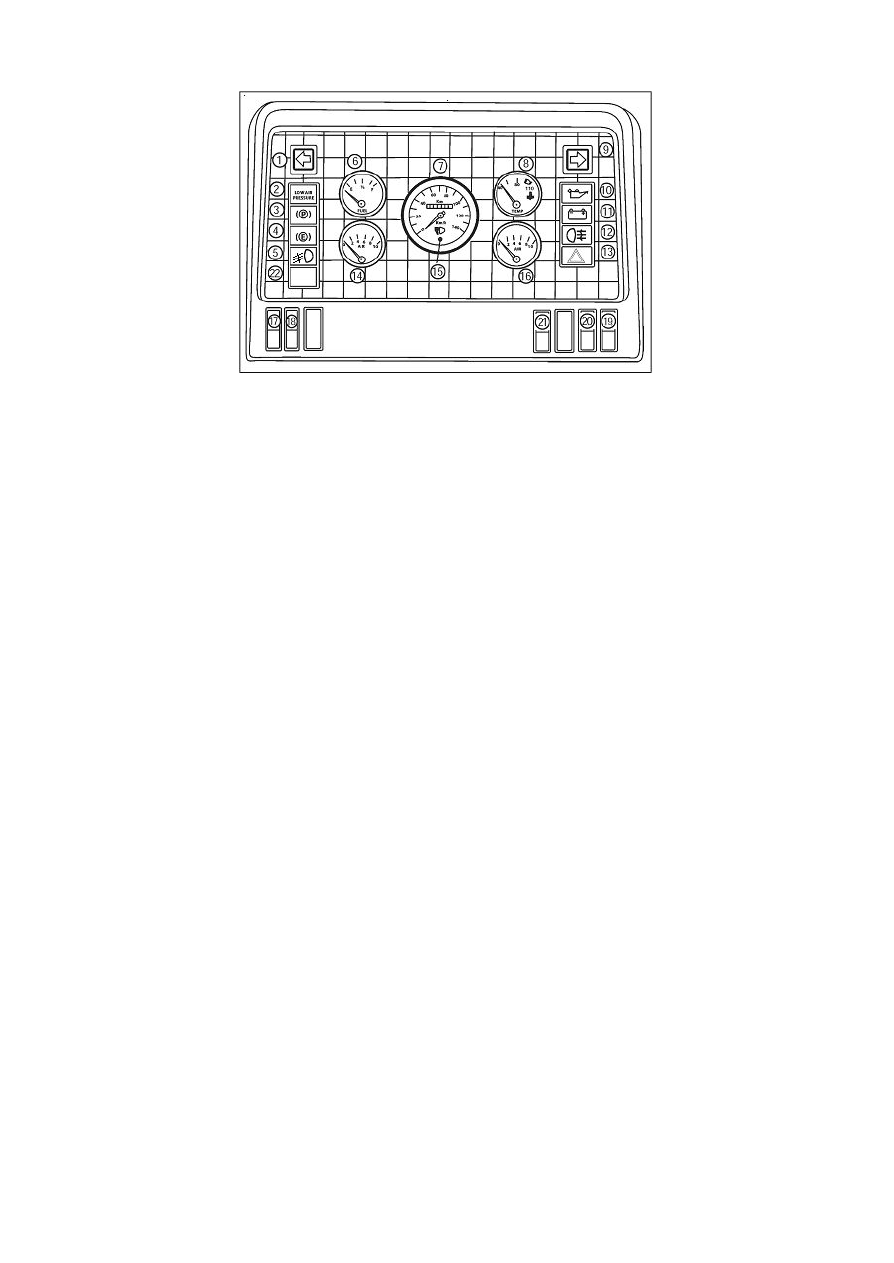

Щиток приборов

1.

Контрольная лампа включения сигнала левого поворота

2.

Контрольная лампа недостаточного давления воздуха

3.

Контрольная лампа включения стояночного тормоза

4.

Контрольная лампа включения моторного тормоза-замедлителя

5.

Контрольная лампа включения противотуманных фар

6.

Указатель уровня топлива в топливном баке

7.

Спидометр с одометром

8.

Указатель температуры охлаждающей жидкости

9.

Контрольная лампа включения сигнала правого поворота

10.

Контрольная лампа недостаточного давления масла

11.

Контрольная лампа заряда АКБ

12.

Контрольная лампа включения задних противотуманных фонарей

13.

Контрольная лампа включения аварийной сигнализации

14.

Указатель давления воздуха (I)

15.

Контрольная лампа включения дальнего света фар

16.

Указатель давления воздуха (II)

17.

Выключатель моторного тормоза-замедлителя

18.

Выключатель противотуманных фар

19.

Выключатель лампы освещения отсека двигателя

20.

Выключатель задних противотуманных фонарей

21.

Регулятор корректора фар

22.

Резерв для контрольной лампы АБС

2. 4  Контрольные приборы и переключатели

Описание автомобиля

1

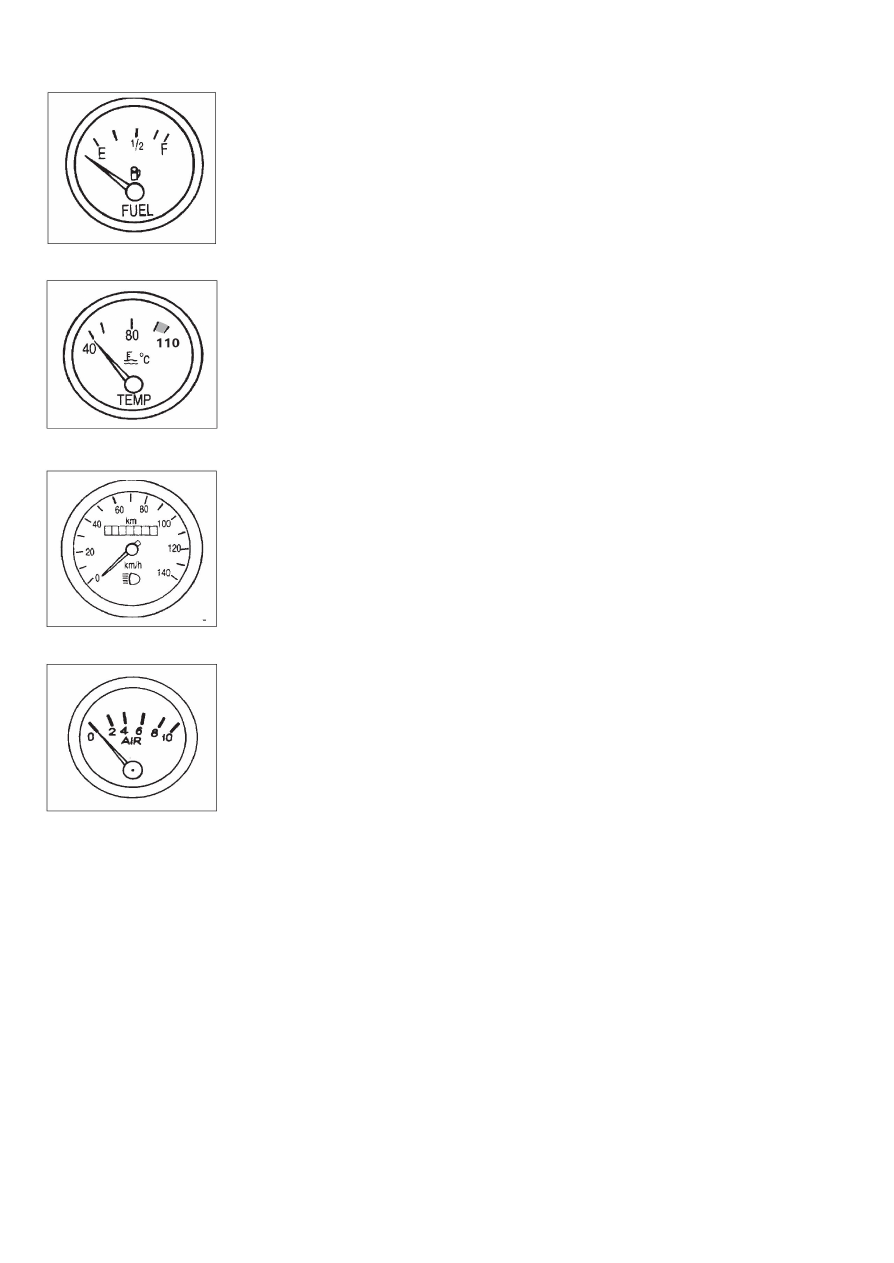

Указатель уровня топлива в

топливном баке

Указатель температуры

охлаждающей жидкости

Спидометр с одометром

Указатель давления воздуха

Указатель уровня топлива в топливном баке

Уровень топлива измеряется при помощи датчика, установленного в топливном баке и отображается стрелкой на индикаторной шкале.
Внимание: Не рекомендуется эксплуатировать автомобиль с уровнем топлива в баке ниже 20 л. Не допускайте спуск автомобиля под уклон больше 10‰

с объёмом топлива в баке менее 30 л.

Указатель температуры охлаждающей ж идкости

Отображает  температуру  охлаждающей  жидкости  в  двигателе  в  градусах  Цельсия,  измеряемую  датчиком,  установленным  в  верхнем  контуре  системы
охлаждения. Если стрелка указателя касается красного диапазона индикаторной шкалы, возможен или перегрев двигателя или неисправность указателя
или  датчика. Перегрев  может  произойти  из-за  низкого  уровня  охлаждающей  жидкости  в  радиаторе, недостаточного  натяжения  ремня  привода  водяного
насоса,  неисправности  термостата  или  по  другой  причине.  Если  перегрев  вызван  недостаточным  уровнем  охлаждающей  жидкости,  то  остановите
двигатель, дайте ему остыть, затем долейте охлаждающую жидкость в расширительный бачок до требуемого уровня.
Внимание: Запрещается дозаправка системы охлаждающей жидкостью до момента остывания двигателя. Запрещается эксплуатация двигателя в режиме

его перегрева.

Спидометр с одометром

Отображает  скорость  автомобиля  в  километрах  в  час, а  также  расстояние, пройденное  автомобилем  в  километрах. Приводится  в  действие  посредством
гибкого вала, соединённого с выходным валом коробки передач. На лимбе спидометра также расположен индикатор включения дальнего света фар.

Указатель давления воздуха



Имеется два указателя давления воздуха, отдельно для переднего и заднего тормозного контура. Регламентируемое давление воздуха на выходе  7.4±0.2
(бар), на входе – не менее 6.2 бар.
Внимание: Запрещается начинать движение до тех пор, пока давление воздуха в каждом воздушном баллоне не достигнет 5.6 бар.
