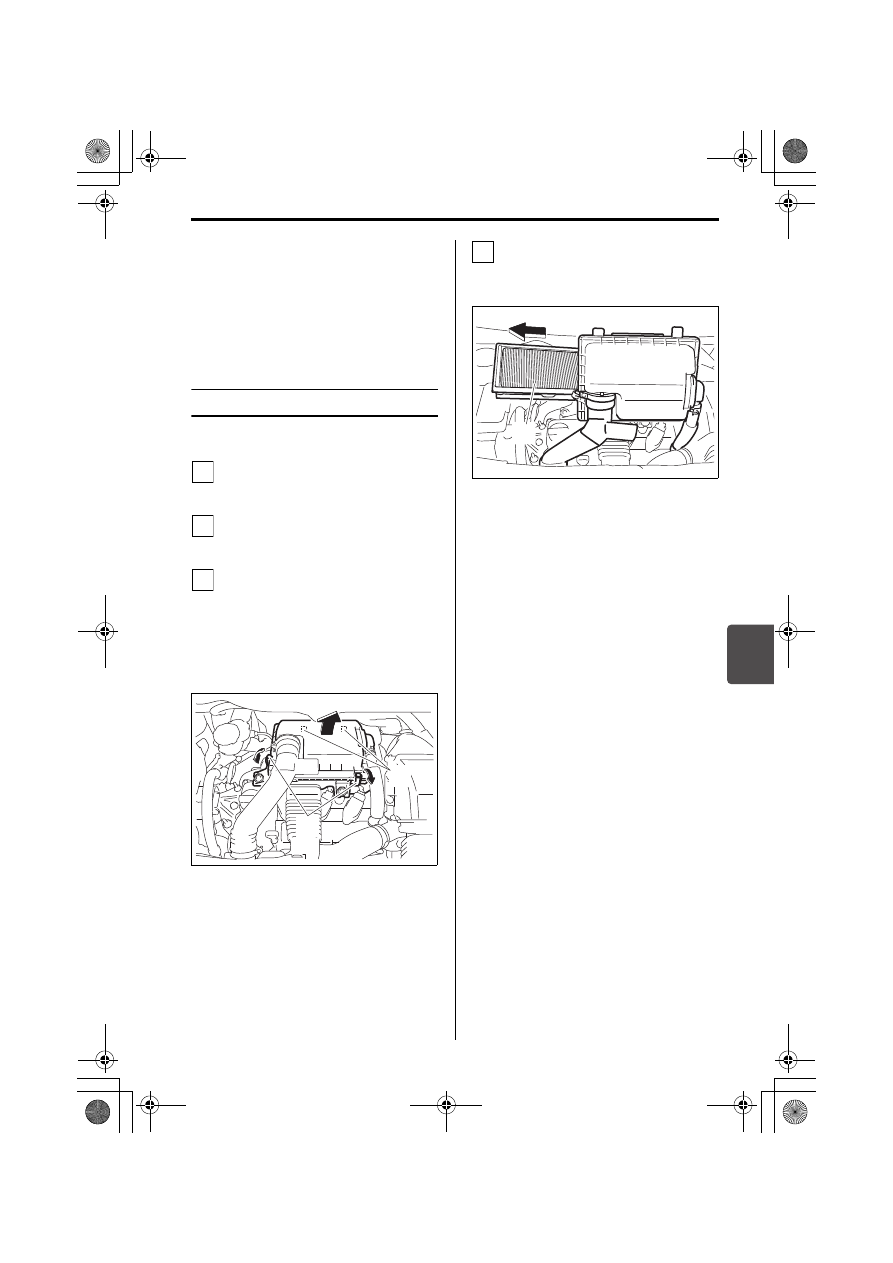

6

お車との上手なつきあいかた/お手入れ

6-9

■ 取り付けかた

「外しかた」と逆の手順で行ないます。



ふたを取り付けるとき、奥にあるつめ
をエアクリーナー本体の穴に挿入して
ください。

ターボ車

■ 外しかた

ボンネットを開けます。
→ 5-3ページ（ボンネット）

エアクリーナーのフック（1）を2か
所外します。

ふたを持ち上げ、手前に引き、奥の
つめ（2）２か所を外してエアクリー
ナーのふたを浮かせます。



エアクリーナーのふたは取り外さ
ず、フィルターの交換を行ないま
す。

63R60040

浮かせたふたのすきまから、エアク
リーナーフィルター（3）を引き抜
いて取り外します。

63R60050

■ 取り付けかた

「外しかた」と逆の手順で行ないます。



ふたを取り付けるとき、奥にあるつめ
をエアクリーナー本体の穴に挿入して
ください。

1

2

3

(1)

(2)

4

(3)

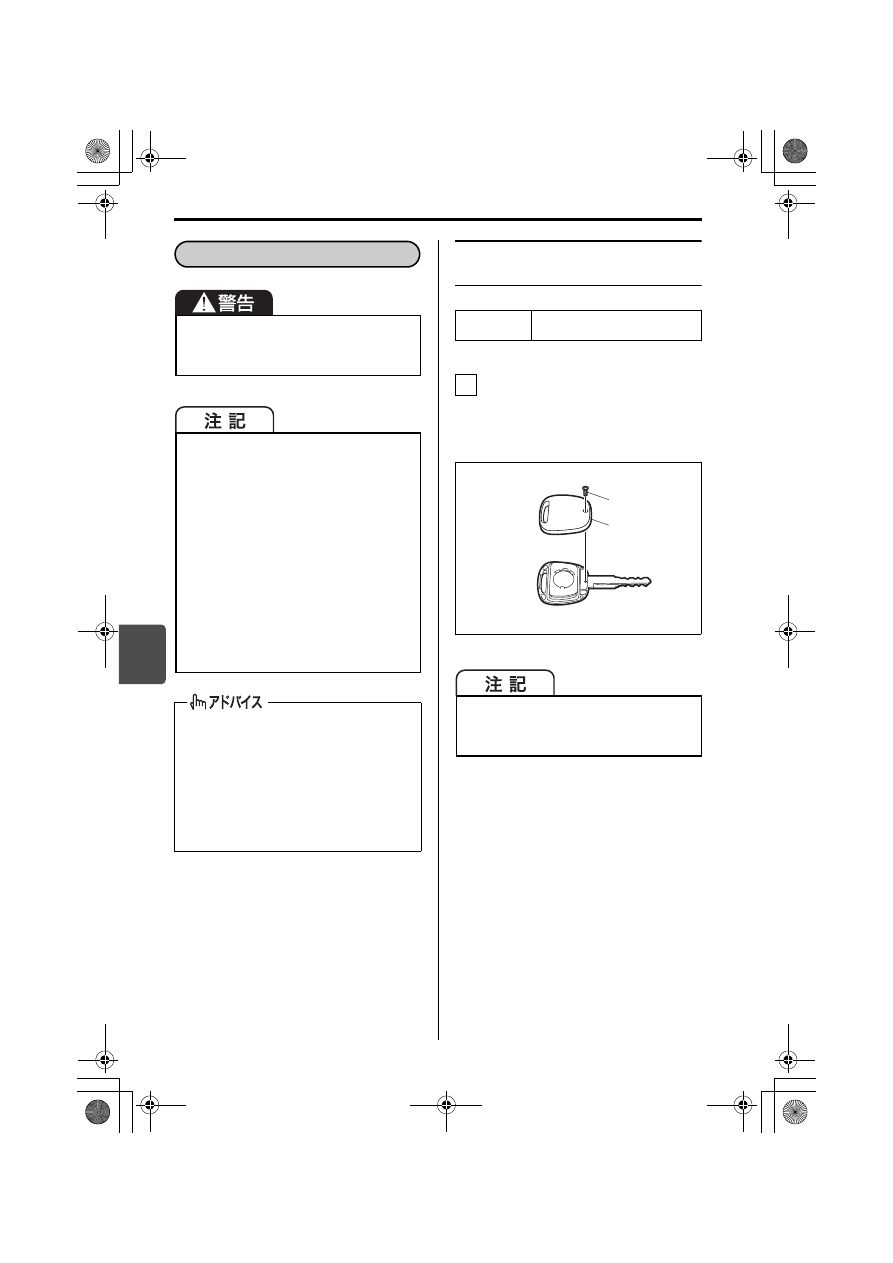

6

お車との上手なつきあいかた/お手入れ

6-10

キーレスプッシュスタート
システム非装備車

キーカバー（2）を外します。



スクリュー（1）は、サイズのあっ
たプラスドライバー（市販品）で
外します。

63R60060

電池および取り外した部品は、お子さ
まが誤って飲み込まないよう注意して
ください。



故障を防ぐため、次のことをお守り
ください。
・濡れた手で電池交換をしない
・電池以外の端子や電子部品に触れ

ない

・端子を曲げない
・油や異物を付着させない



お客様自身で電池を交換される場合
は、静電気によりリモコンキーが破
損するおそれがあるため、ほかの金
属物に触れて身体や衣類の静電気を
除去してください。



電池交換の際、リモコンキーを破損
するおそれがありますので、スズキ
販売店またはスズキ代理店での交換
（有料）をおすすめします。



電池は、製造年をお確かめのうえス
ズキ販売店や家電量販店・ホームセ
ンターなどでご購入ください。

リモコンキーの電池交換

使用電池

リチウム電池CR1616

スクリューのサイズ・形状にあわない
ドライバーを使用すると、スクリュー
の頭がつぶれるおそれがあります。

1

(1)
(2)

6

お車との上手なつきあいかた/お手入れ

6-11

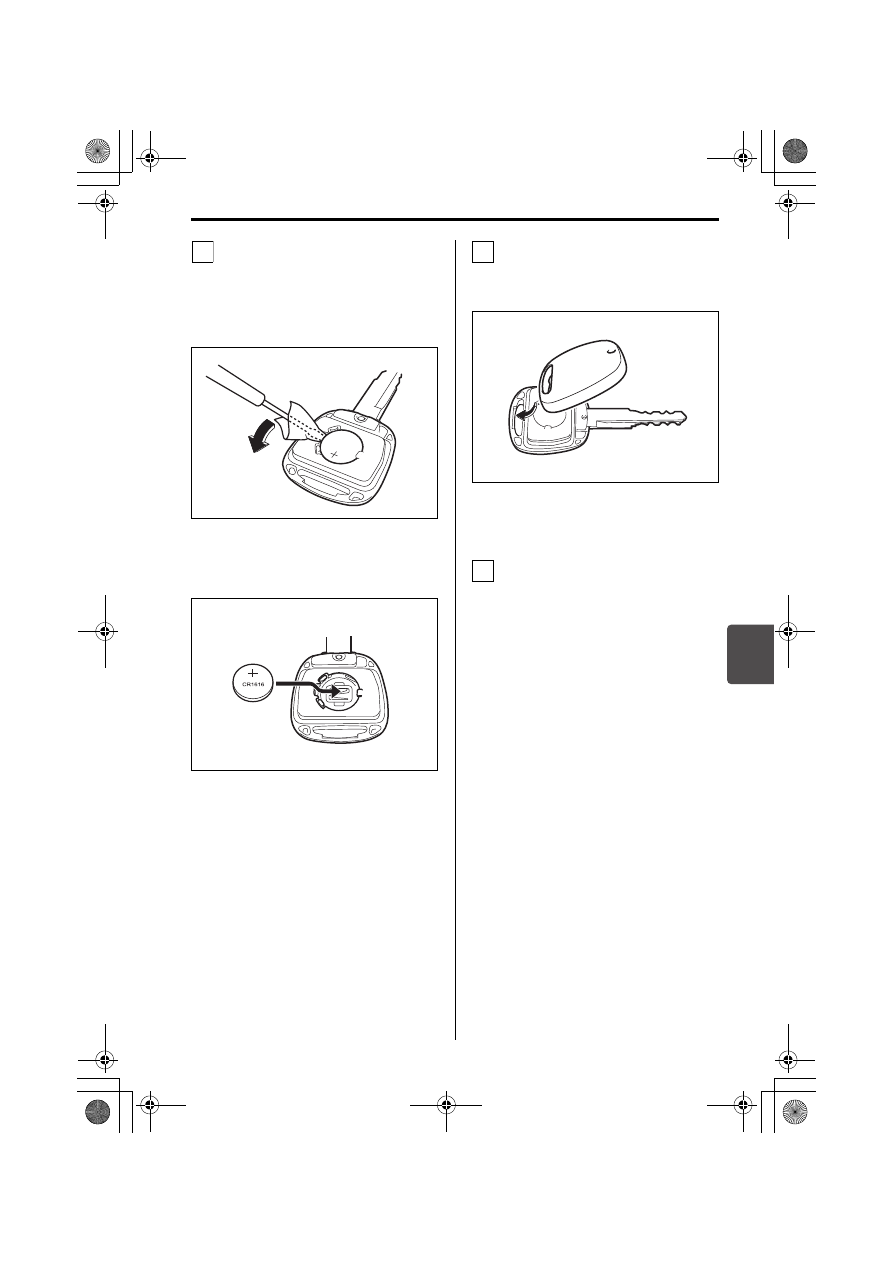

電池を交換します。



古い電池を取り出します。傷つき
防止のため、布などをかぶせたマ
イナスドライバー（市販品）を使
用します。

63R60070



電池は、＋極を上にして取り付け
ます。

63R60080

キーカバーを組み付けます。



図のようにカバーの先端をあわせ
てから組み付けます。

63R60090



スクリューを確実に締め付けま
す。

リモコンキーが正常に作動するか確
認します。

2

3

4

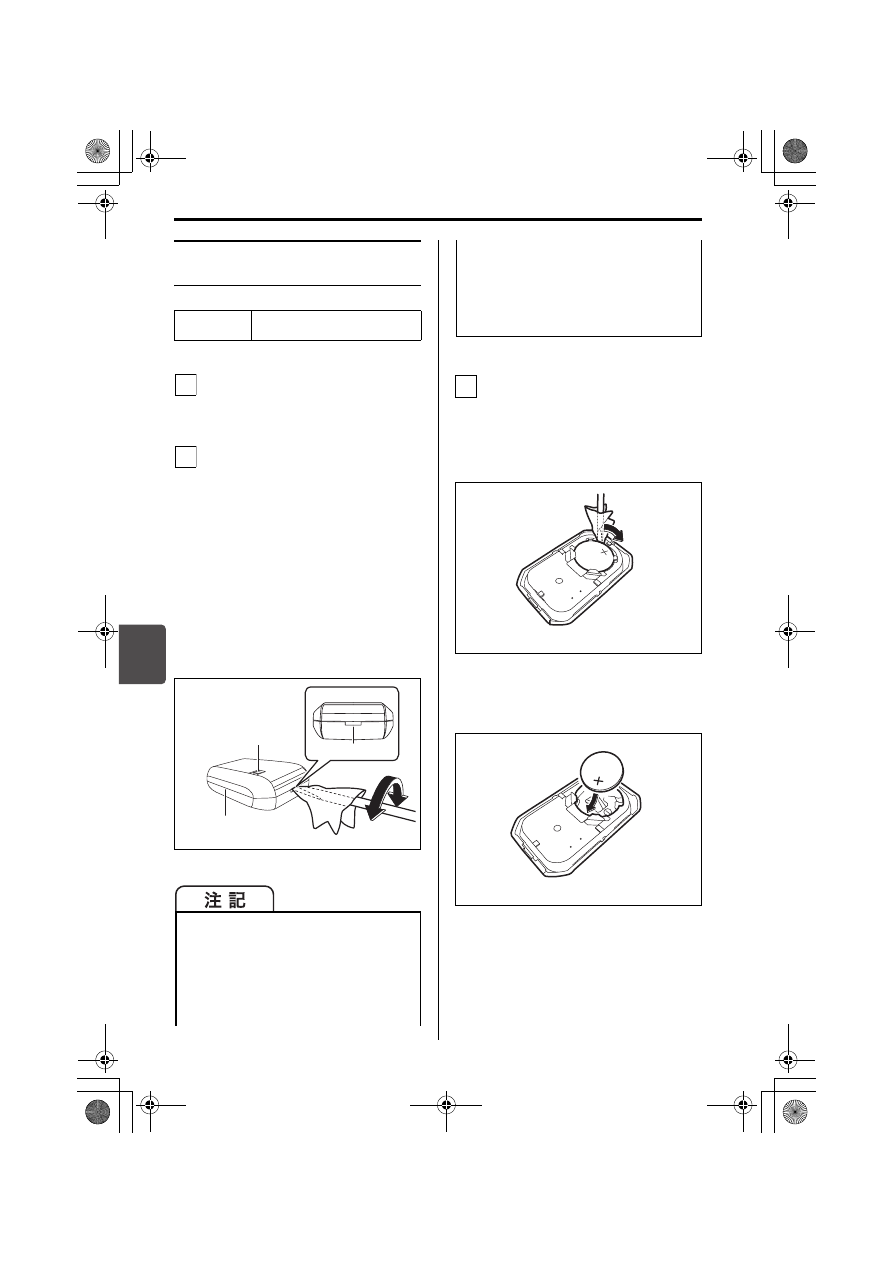

6

お車との上手なつきあいかた/お手入れ

6-12

キーレスプッシュスタート
システム装備車

携帯リモコンからキーを取り出しま
す。
→ 3-2ページ（キー）

携帯リモコンのケースを分割しま
す。



ケースは、ロック解除レバー（1）
側を上にします。（内部ユニット
の落下防止のため）



傷つき防止のため、マイナスドラ
イバー（市販品）に布などをかぶ
せます。リモコンの側面左側にあ
る溝（2）へ差し込み、ケースを
分割します。このとき、ケースの
あわせ部分のすきまへつめを差し
込むと、分割しやすくなります。

52R60030

電池を交換します。



古い電池を取り出します。傷つき
防止のため、布などをかぶせたマ
イナスドライバー（市販品）を使
用します。

63R60120



電池は、＋極を上にして取り付け
ます。

63R60130

使用電池

リチウム電池CR2032



ケースを分割するときは、ロック解
除レバー（1）側を下にしないでくだ
さい。内部ユニットが落下して破損
するおそれがあります。



ドライバーで、内部ユニットを破損
しないよう注意してください。

1

2

すきま

(1)

(2)



お客様ご自身で電池を交換される場
合は、静電気により携帯リモコンが
破損するおそれがあるため、金属部
分に触れて身体や衣類の静電気を除
去してください。

3

CR2032

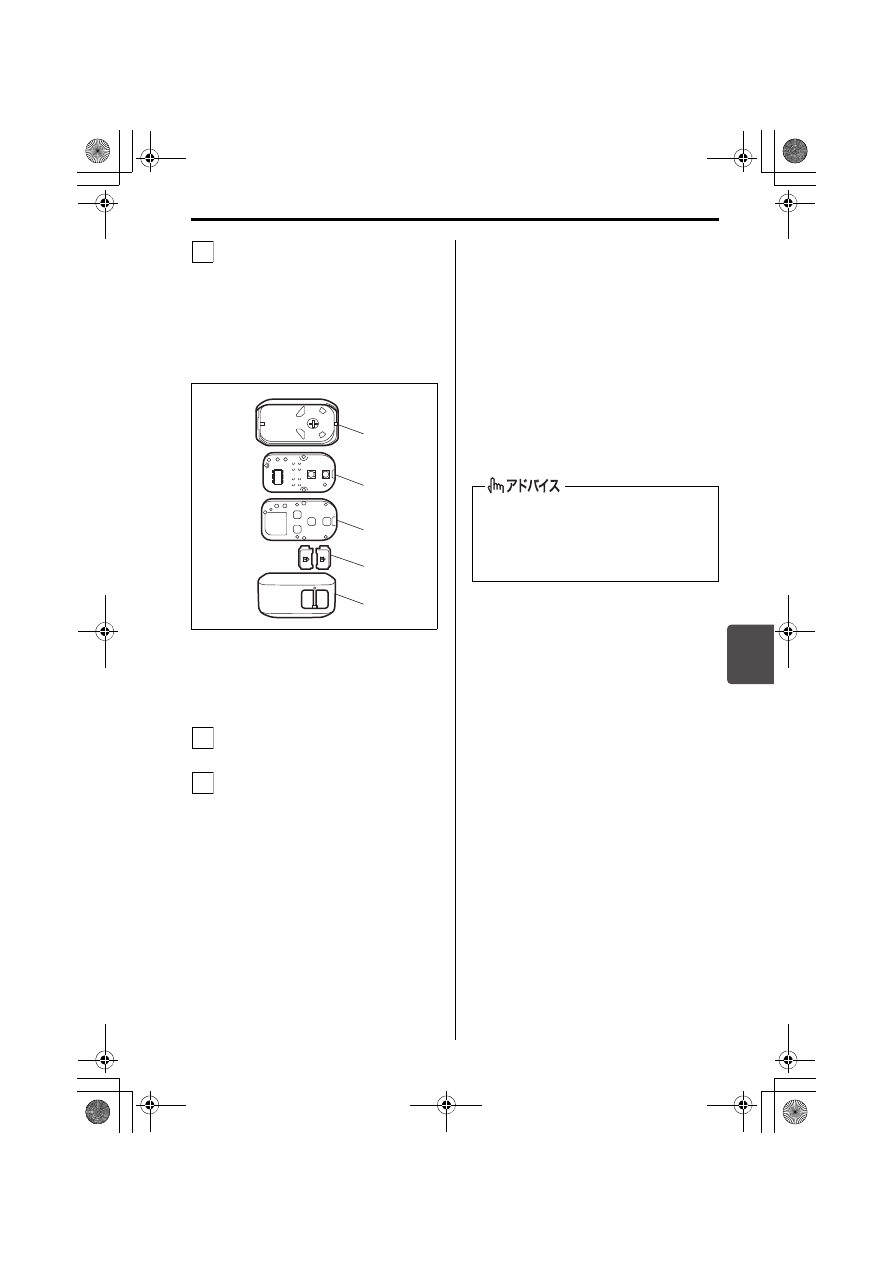

6

お車との上手なつきあいかた/お手入れ

6-13

ケースを組み付けます。



ケースのあわせ部分のすきまが均
等になるように確実にはめ込みま
す。



万一部品がばらけてしまった場合
は、次の図を参考に組み付けてく
ださい。

63R60111

キーを格納します。

携帯リモコンが正常に作動するか確
認します。

■ 携帯リモコン電池消耗警告灯

のリセットのしかた

電池交換前に携帯リモコン電池消耗警告
灯が表示されていた場合は、電池交換後
に次の操作を行なって警告灯をリセット
してください。



キーレスエントリーによるドアの施
錠・解錠を2回以上繰り返す
→ 3-4ページ

（キーレスエントリー）

→ 3-9ページ

（携帯リモコン電池消耗警告灯）

（3）ロアケース

（6）スイッチ

（4）内部ユニット （7）アッパーケース
（5）ラバー

4

(3)

(4)

(5)

(6)

(7)

5

6

所持している予備の携帯リモコンの電
池が正常な場合、予備の携帯リモコン
で上記の操作を行なっても警告灯をリ
セットできます。

6

お車との上手なつきあいかた/お手入れ

6-14

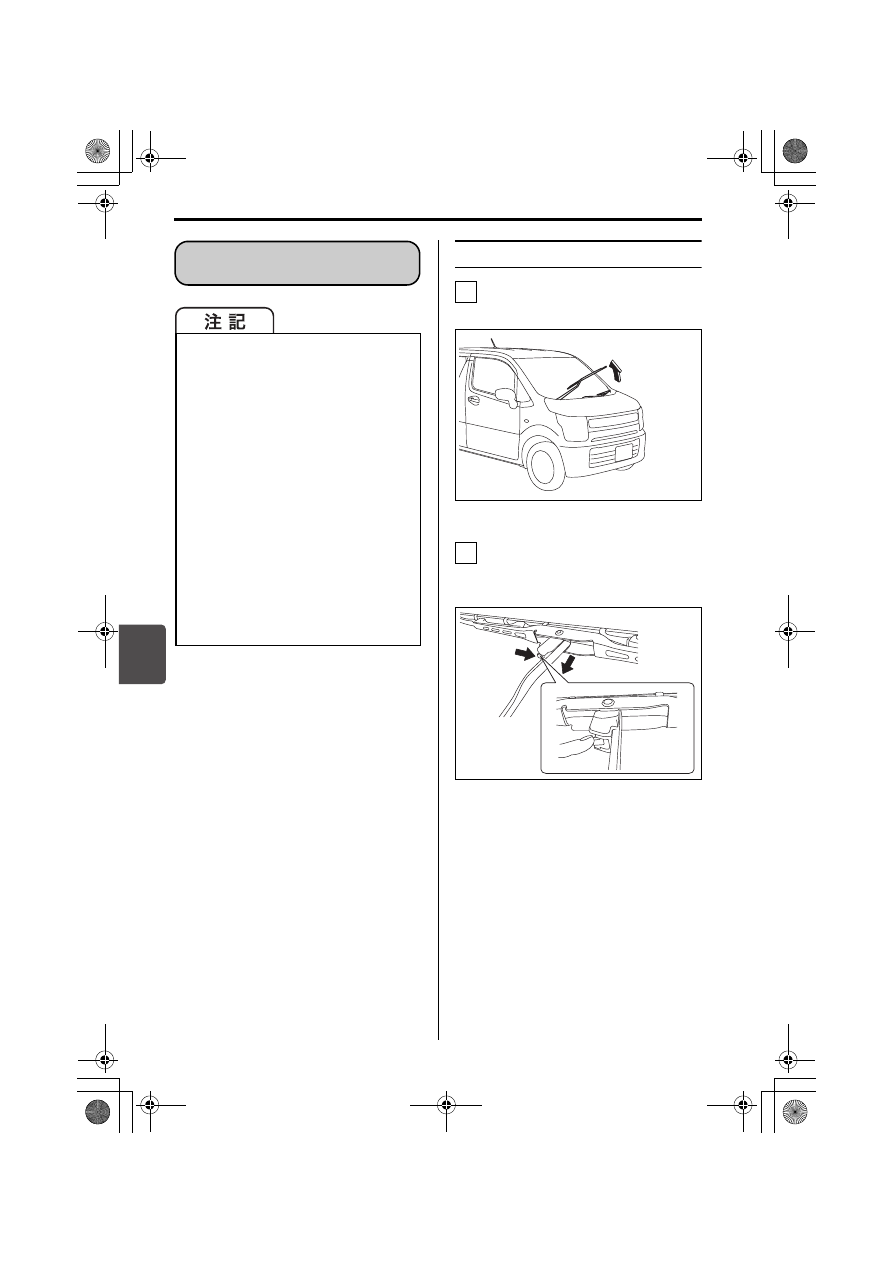

フロントワイパー

運転席側、助手席側の順にワイパー
アームを起こします。

63R60140

脱着用のツメを押しながらワイパー
ブレードをワイパーアームから外し
ます。

52R60070



ワイパーブレード、ブレードラバー
はスズキ純正品の使用をおすすめし
ます。スズキ純正品以外のものを使
用すると適切に取り付けできないお
それがあります。



ワイパーブレードラバーが傷んでい
る と、ふ き 取 り が き れ い に で き な
かったり、ガラスに傷がついたりす
るおそれがあります。定期的にワイ
パーブレードラバーを点検し、傷ん
でいる場合は交換してください。



ワイパーブレード、ブレードラバー
を交換するときはワイパーアームお
よびワイパーブレードがガラスに当
たらないようにしてください。ガラ
スに当たるとガラスが破損したり傷
がついたりするおそれがあります。

ワイパーブレードラバー

の交換

1

2

6

お車との上手なつきあいかた/お手入れ

6-15

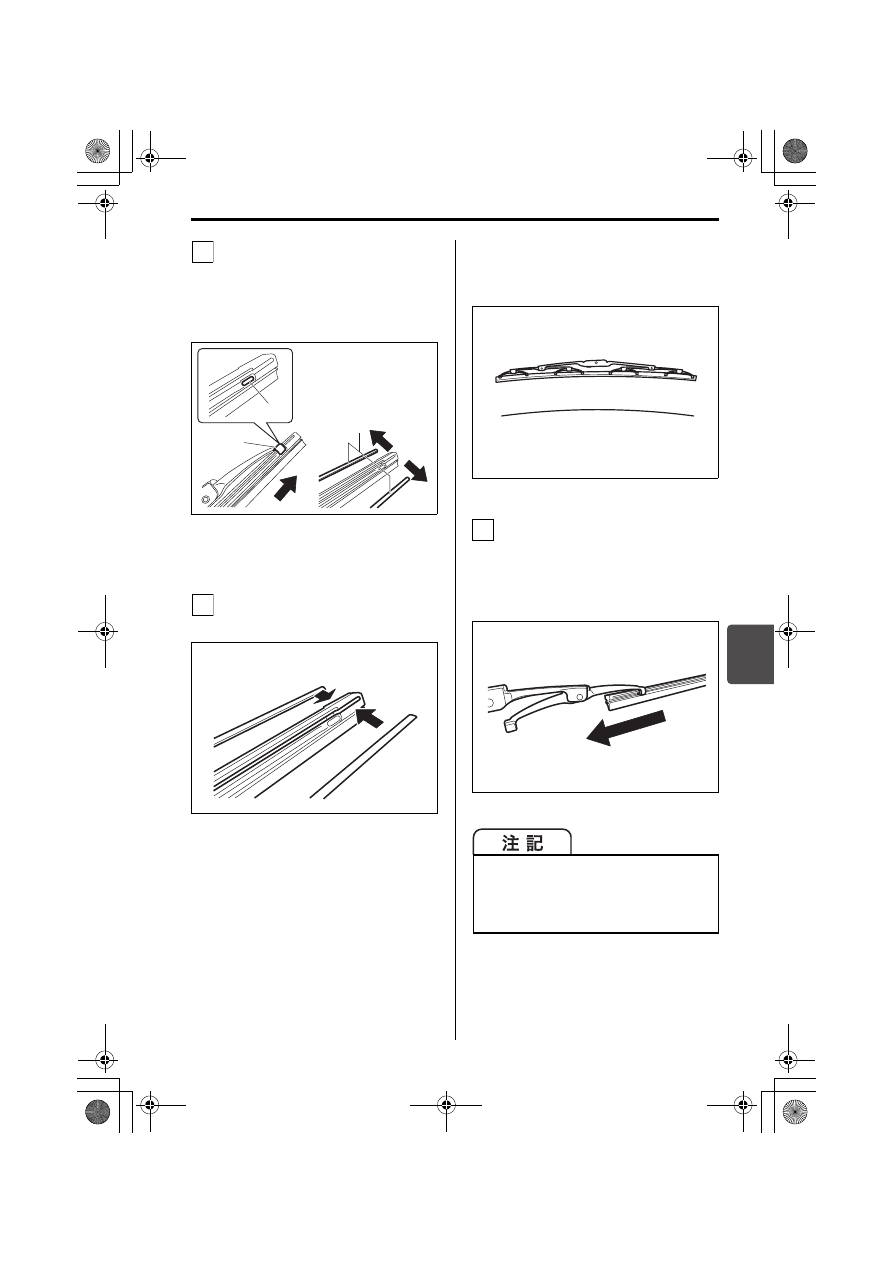

ブレードラバーのストッパー（1）
がツメから外れるまで引っ張り出
し、そのままブレードから引き抜き
ます。ブレードラバーからリテー
ナーを引き抜きます。

63R60150

新品のブレードラバーにリテーナー
を取り付けます。

63R60160



リテーナーは、反りの向きを次の
図のように合わせて取り付けてく
ださい。

63R60170

ブレードラバーをワイパーブレード
に差し込みます。ブレードラバーを
取り付けるときは、ストッパーのな
い方からワイパーブレードに差し込
みます。

63R60180

(1) ストッパー

(2) ツメ

(3) リテーナー

3

(1)

(3)

(2)

4

ブレードラバーは、ストッパーのある
側が運転席側になるように取り付けて
ください。ワイパーの作動中にブレー
ドラバーがずれるおそれがあります。

5

6

お車との上手なつきあいかた/お手入れ

6-16

ワイパーブレードのツメをストッ
パーに押し込んでブレードラバーを
確実に固定します。

63R60190

ワイパーアームにワイパーブレード
を取り外したときと逆の手順で取り
付けます。ワイパーブレードがワイ
パーアームに確実に固定されている
ことを確認してください。

助手席側、運転席側の順にワイパー
アームを戻します。

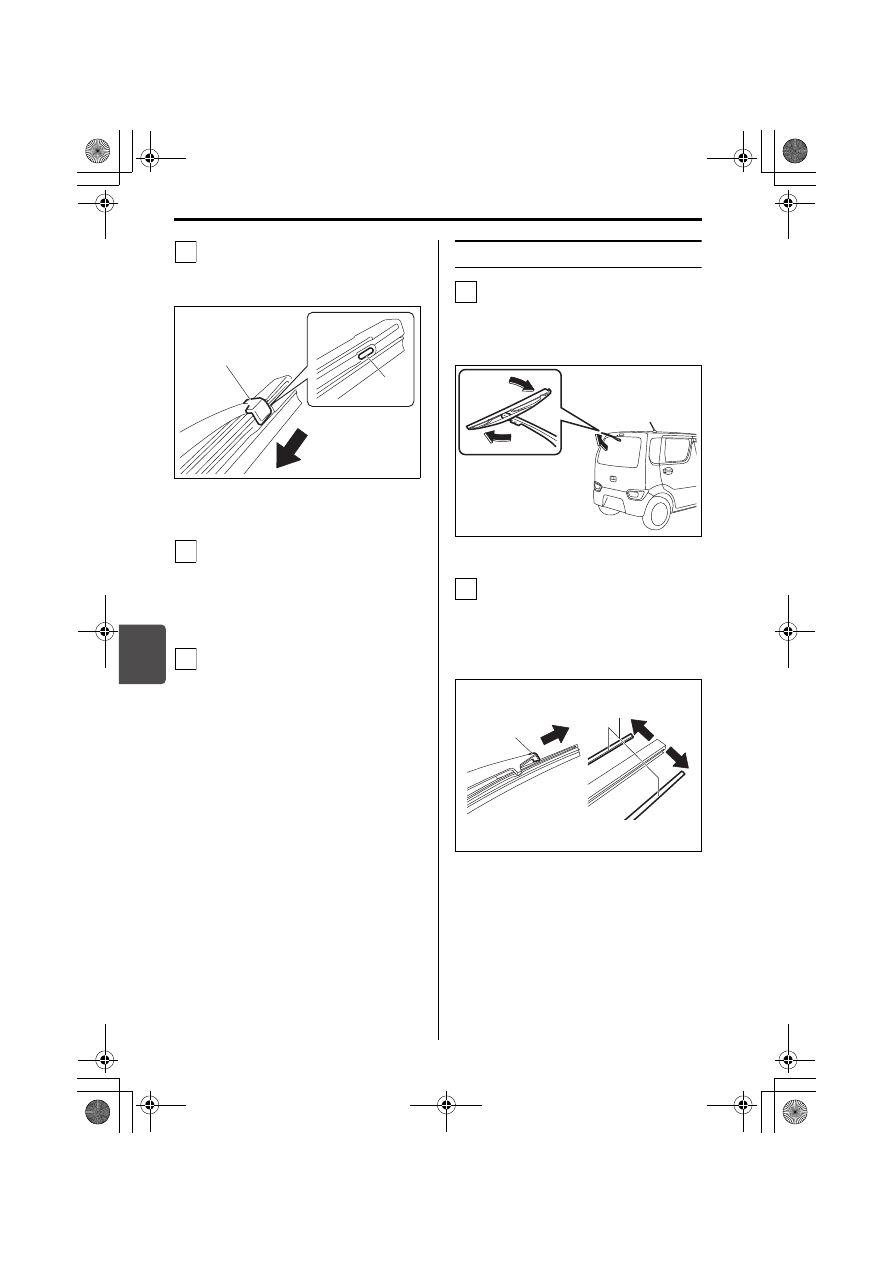

リヤワイパー

ワイパーアームを起こします。起こ
したあと、ワイパーブレードを回転
させてワイパーブレードをワイパー
アームから外します。

63R60200

ブレードラバーの先端を引っ張りワ
イパーブレードのストッパーから外
し、そのまま引き抜きます。取り外
したブレードラバーからリテーナー
を取り外します。

63R60210

(1) ストッパー

(2) ツメ

6

(1)

(2)

7

8

(1) ストッパー

(2) リテーナー

1

2

(1)

(2)

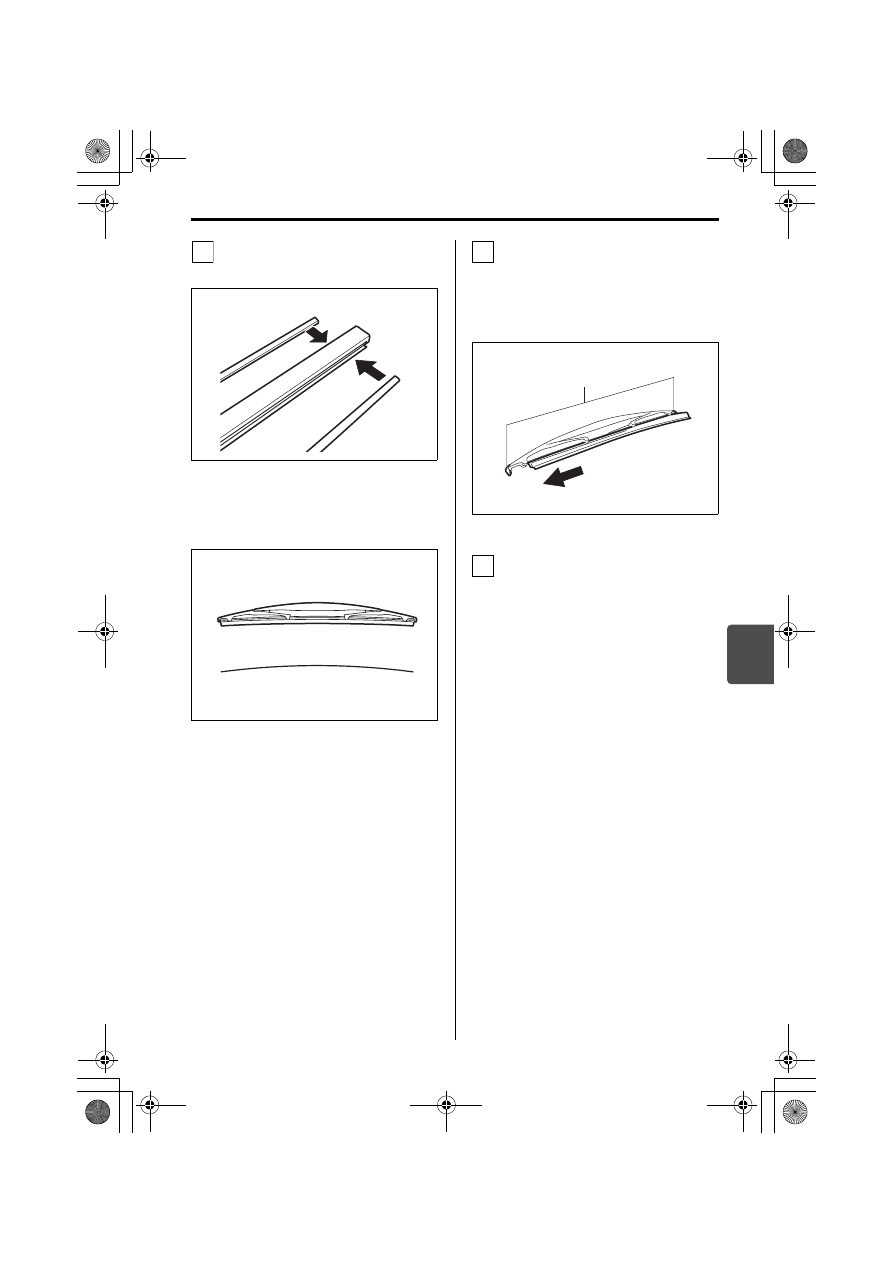

6

お車との上手なつきあいかた/お手入れ

6-17

新品のブレードラバーにリテーナー
を取り付けます。

63R60220



リテーナーは、反りの向きを次の
図のように合わせて取り付けてく
ださい。

63R60230

ブレードラバーをワイパーブレード
に差し込みます。ブレードラバーの
両端がワイパーブレードの両端のス
トッパー(1) 内に収まるように確実
に取り付けます。

63R60240

ワイパーアームにワイパーブレード
を取り外したときと逆の手順で取り
付けます。ワイパーブレードがワイ
パーアームに確実に固定されている
ことを確認してください。そのあ
と、ワイパーアームを戻します。

3

4

(1)

5

6

お車との上手なつきあいかた/寒冷時の取扱い

6-18

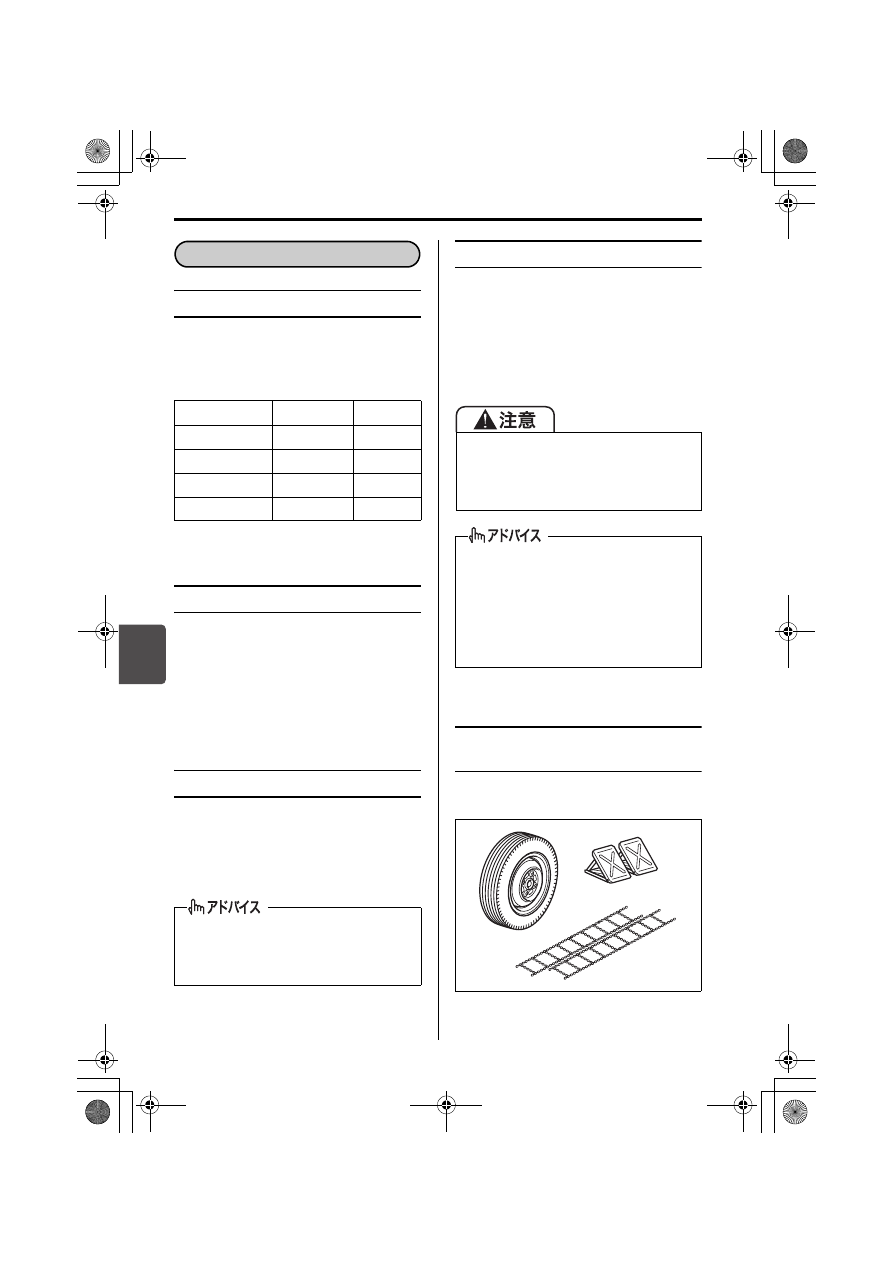

ウインドーウォッシャー液

凍結を防ぐため、外気温に応じた割合で
配合してください。

〈スズキ純正ウォッシャー液の場合〉

鉛バッテリー

鉛バッテリーの液量や比重を点検してく
ださい。寒くなるとバッテリーの性能が
下がり、弱っているバッテリーではエン
ジンがかかりにくくなります。
→ 2-4ページ

（鉛バッテリーの液面を点検する）

冷却水

エンジン内部の腐食および凍結防止のた
め、指定の冷却水をお使いください。
→ 8-1ページ（サービスデータ）
→ メンテナンスノート（日常点検）

スノーブレード（別売り）

スノーブレード（降雪地用ワイパーブレー
ド）は、金属部分をゴムで覆って雪の付
着を少なくするものです。標準装備のワ
イパーブレードでは、降雪時に雪が付着
し、ふき取りにくくなることがあります
ので、必要に応じて交換してください。

冬用タイヤ、タイヤチェーン、
輪止め

雪道や凍結路を走行するために必要です。

82K139

使用地域・季節 薄める割合 凍結温度

通 常

原液1に水3

約−7℃

温暖地の冬期

原液1に水2

約−10℃

寒冷地の冬期

原液1に水1

約−20℃

極寒冷地の冬期

原液のまま

約−50℃

冷却水の濃度点検および交換は、スズ
キ販売店またはスズキ代理店へお申し
付けください。

寒冷時の取扱い

冬期に入る前の準備

高速走行時は、通常のワイパーブレー
ドよりふき取りにくくなることがあり
ます。その場合には、車のスピードを
落としてください。



雪 の 降 ら な い 時 季 は、通 常 の ワ イ
パーブレードのご使用をおすすめし
ます。



スズキ純正品のスノーブレードにつ
いては、スズキ販売店またはスズキ代
理店にご相談ください。

(1) 冬用タイヤ

(3) 輪止め

(2) タイヤチェーン

(1)

(3)

(2)

6

お車との上手なつきあいかた/寒冷時の取扱い

6-19

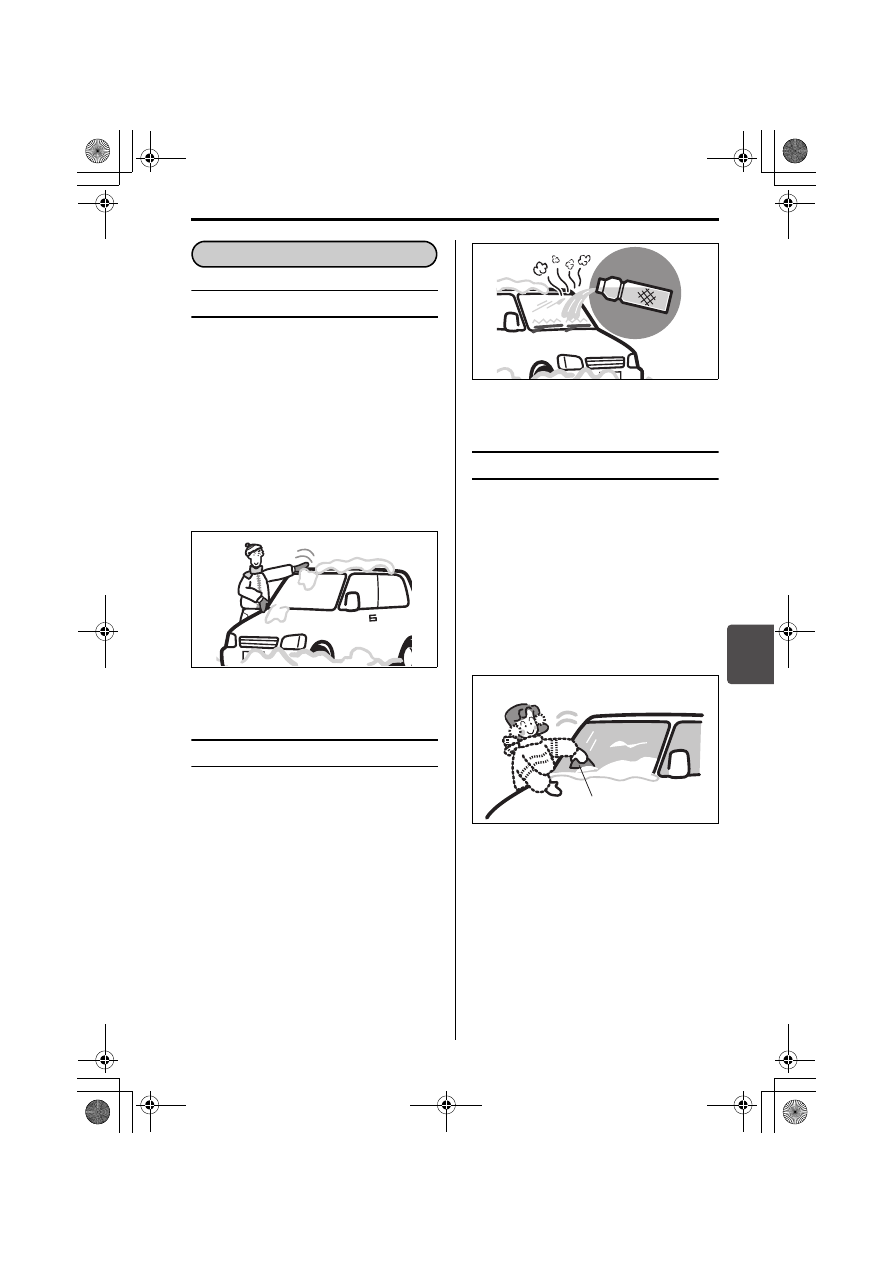

屋根に積もった雪

出発の前に取り除いてください。走行時
に落下して、視界をさまたげるおそれが
あります。



レーザーレーダーと単眼カメラ装備車
の場合、フロントガラスに雪や霜など
が付着していると、デュアルセンサー
ブレーキサポートが正常に作動しない
場合があります。
→ 4-46 ページ（デュアルセンサー

ブレーキサポート）

80J308

ワイパーの凍結

ぬるま湯をかけて氷を溶かします。溶か
したあとは、再び凍結しないように水分
をふき取ってください。凍結したまま無
理にワイパーを作動させると、ブレード
部（ゴムの部分）が傷ついたり、ワイパー
が故障したりするおそれがあります。

65P60060

ガラス面の雪や霜

プラスチックの板（1）を使うと、ガラ
スを傷つけずに落とせます。



レーザーレーダーと単眼カメラ装備車
の場合、フロントガラスに雪や霜など
が付着していると、デュアルセンサー
ブレーキサポートが正常に作動しない
場合があります。
→ 4-46 ページ（デュアルセンサー

ブレーキサポート）

82K261

出発の前に

(1)

6

お車との上手なつきあいかた/寒冷時の取扱い

6-20

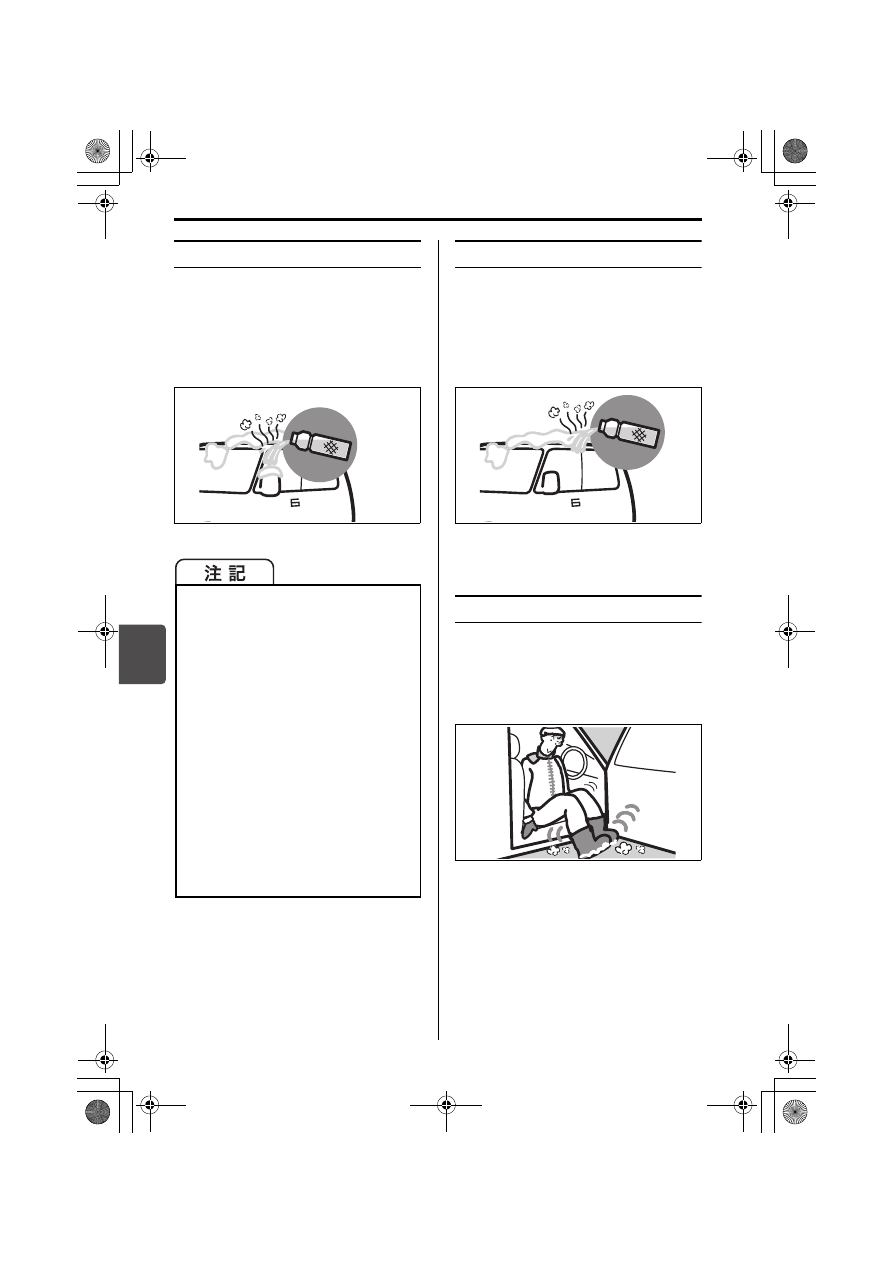

ドアミラーの凍結

ぬるま湯をかけて氷を溶かします。溶か
したあとは、再び凍結しないように水分
をふき取ってください。凍結したまま無
理にドアミラーを動かそうとすると、故
障するおそれがあります。

65P60070

ドアの凍結

ぬるま湯をドアキーの穴を避けてかけま
す。ドアが開いたあとは水分をふき取っ
てください。凍結したまま無理に開けよ
うとすると、ドアまわりのゴムがはがれ
たり、破損したりするおそれがあります。

65P60080

靴に付着した雪

乗車するときによく落としてください。
そのまま乗車すると、ペダル操作時に
滑ったり、車内の湿気が多くなってガラ
スがくもりやすくなったりします。

80J312



ドアミラー格納スイッチを使用する
ときは、ドアミラーが手で動かせる
ことを確認してから、スイッチ操作
を行なってください。凍結したまま
操作を繰り返すと、故障の原因とな
ります。
→ 3-26ページ

（ドアミラー格納スイッチ）



リ モ ー ト 格 納 ミ ラ ー（タ イ プ 別 装
備）の場合、ドアミラーが凍結する
よ う な 寒 冷 時 は、リ モ ー ト 格 納 ミ
ラーの機能を停止してください。凍
結したまま動作を繰り返すと、故障
の原因となります。
→ 3-26ページ

（リモート格納ミラー）

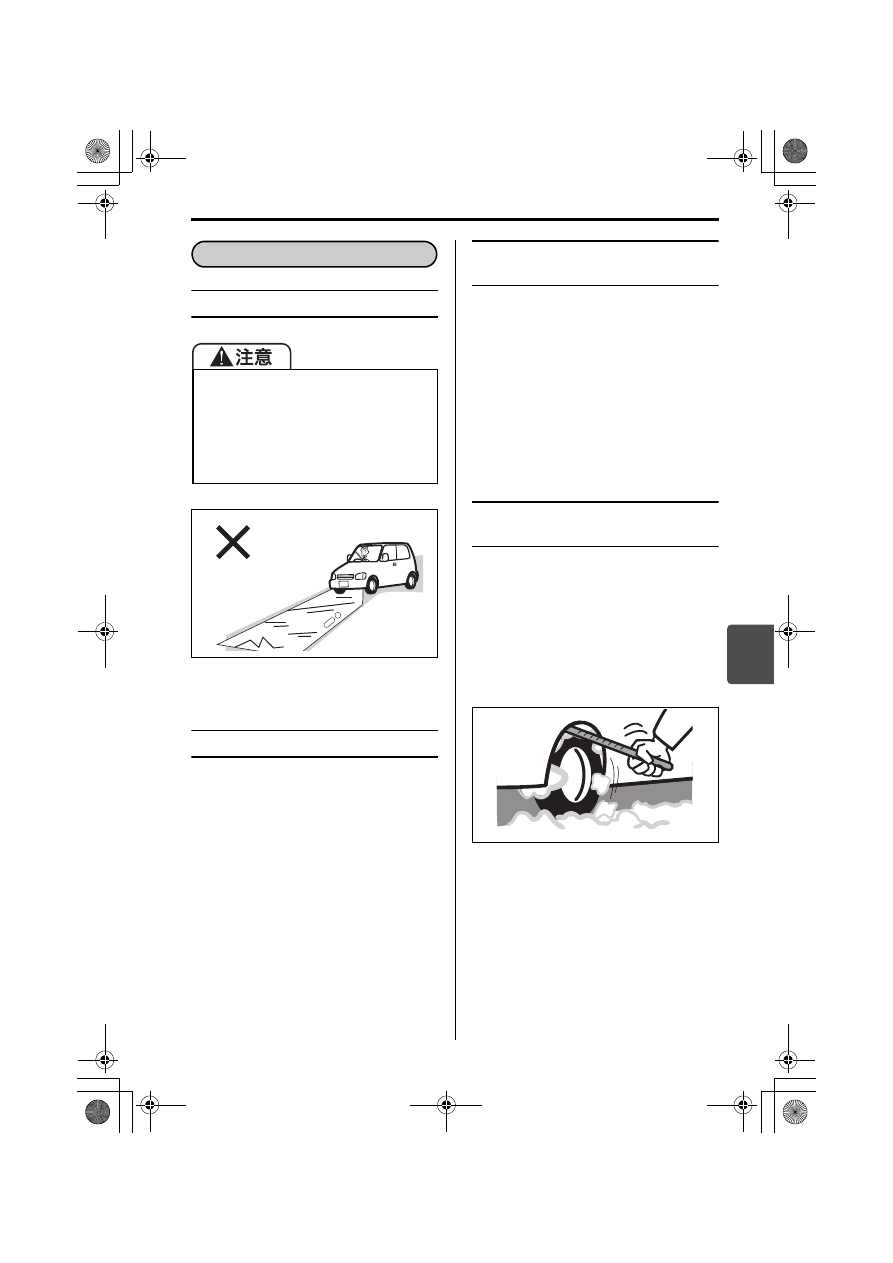

6

お車との上手なつきあいかた/寒冷時の取扱い

6-21

雪道や凍結路はゆっくり走行

80J039

ブレーキの効き具合を確認

ブレーキ装置に付着した雪や氷が凍結し
て、ブレーキの効きが悪くなることがあ
ります。



周囲の安全を確かめてから低速でブ
レーキペダルを数回踏み、ブレーキの
効きを確かめてください。



ブレーキの効きが悪いときは、効きが
回復するまで低速で繰り返しブレーキ
ペダルを軽く踏み、ブレーキ装置のし
めりを乾かしてください。

冬用タイヤ、タイヤチェーンを
装着

雪道や凍結路では、冬用タイヤまたはタ
イヤチェーンを装着してください。



走行する地区の条例などにしたがって
装着してください。
→ 6-7ページ

（タイヤ交換するときは）

→ 6-23ページ

（タイヤチェーンを装着するとき）

フェンダー裏側に付着した雪
を取り除く

雪道を走行すると、フェンダーの裏側に
雪が付着してタイヤと接触し、ハンドル
の切れが悪くなることがあります。



ときどき車を止めてフェンダーの裏側
を点検してください。雪の塊が付着し
ているときは、周囲の部品を傷つけな
いように雪を取り除いてください。

80J313

スピードを控えめにし、急発進、急加
速、急ブレーキ、急ハンドル、急激な
エンジンブレーキなど「急」のつく運
転はしないでください。雪道や凍結路
は路面が滑りやすく、スリップ事故を
起こすおそれがあります。

雪道を走行するとき

ॲᄉ᣹ǽǽ
ॲӏᣱǽǽ
ॲʠʶ˂ɷ
ॲʙʽʓʵ

ॲ༜Ƚɲʽʂʽʠʶ˂ɷ

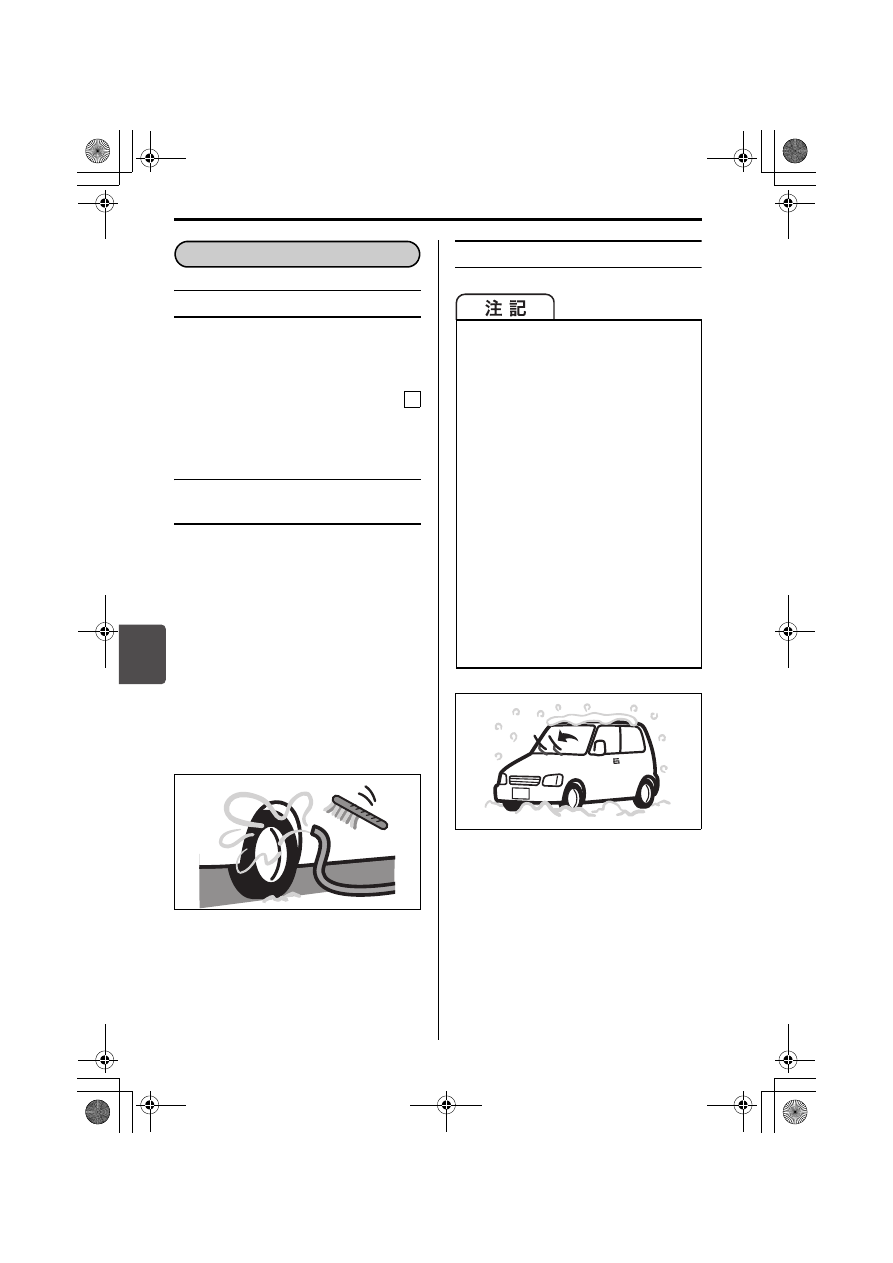

6

お車との上手なつきあいかた/寒冷時の取扱い

6-22

パーキングブレーキ

パーキングブレーキが凍結すると解除で
きなくなります。



長時間駐車するときはパーキングブ
レーキをかけず、セレクトレバーを
に入れ、輪止め（市販品）をします。

凍結防止剤が散布してある道
を走行したあとは

すみやかに凍結防止剤を洗い落としてく
ださい。とくに車体の下まわり、足まわ
りを念入りに洗ってください。放置する
とサビの原因となります。
凍結を防ぐため、洗車後はドアまわりな
どの水分をふき取ってください。



ドアキーの穴を避けて洗車してくださ
い。キー穴が凍結すると、ドアが解錠
できなくなります。



ドアまわりのゴム部品の水分は、とく
によくふき取ってください。凍結する
と、ドアが開かなくなります。

80J314

屋外に駐車するときは

80J315

駐車するとき

P



軒下や樹木の下には駐車しないでく
ださい。積雪や落雪で車の屋根がへ
こむことがあります。



ルーフアンテナの場合、降雪時に長
時間駐車するときは、アンテナを取
り外してください。
→ 5-36ページ（アンテナの脱着）



駐車するときはワイパーアームを立
ててください。雪の重みでワイパー
ア ー ム が 変 形 し た り、ブ レ ー ド 部
（ゴムの部分）がガラスに凍結した
りすることがあります。



フロントワイパーは運転席側から順
に起こし、助手席側から順にもどし
てください。助手席側を先に起こす、
または運転席側を先にもどすと、ワ
イパー同士が当たって傷つきの原因
となります。

6

お車との上手なつきあいかた/寒冷時の取扱い

6-23

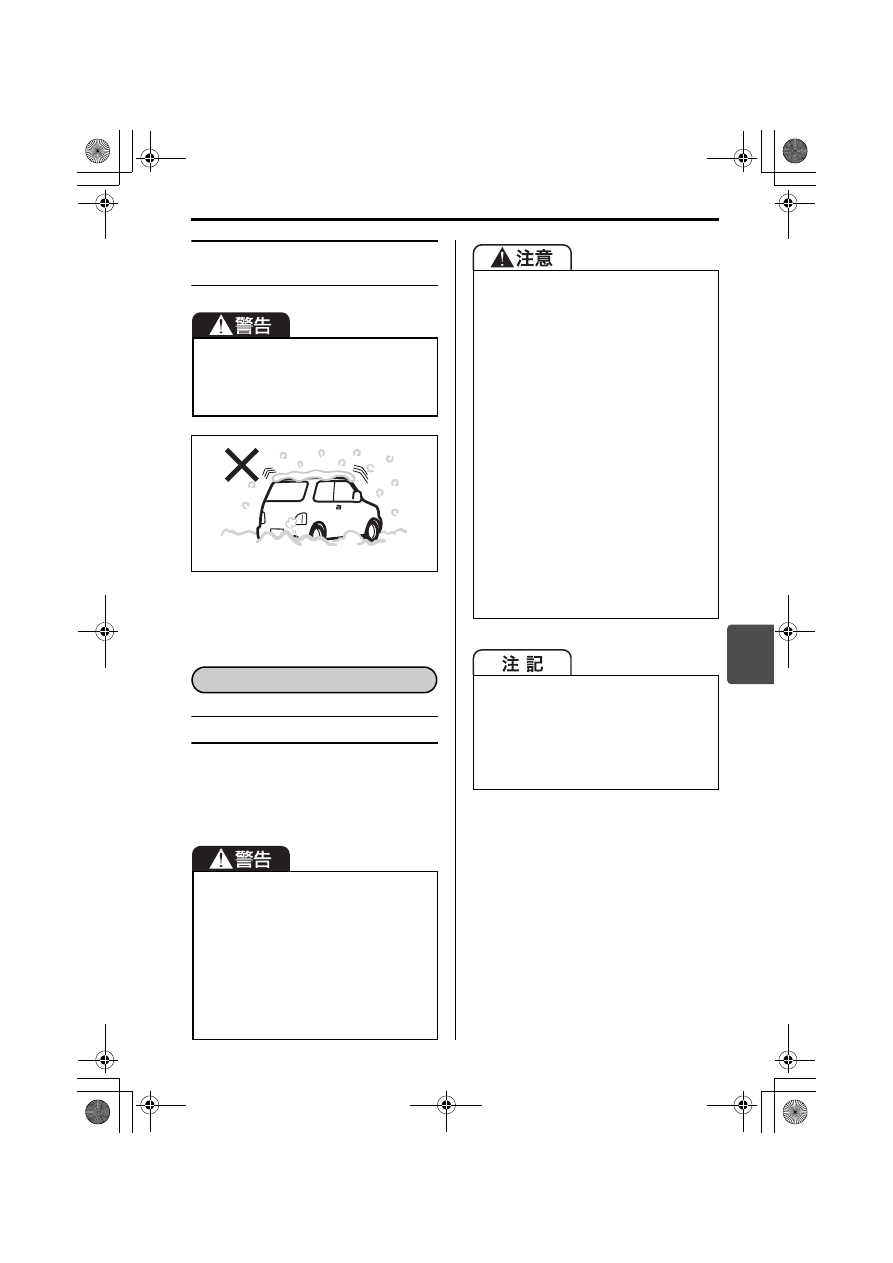

排気管のまわりが雪で覆われ
たときは

80J316

タイヤチェーン

この車に適合したスズキ純正品を装着し
てください。適合するタイヤチェーンに
ついては、スズキ販売店またはスズキ代
理店にご相談ください。

排気管のまわりが雪で覆われたままエ
ンジンを回転させないでください。
排気ガスが車内に侵入し、一酸化炭素
中毒のおそれがあります。



適 合 品 以 外 を 装 着 し な い で く だ さ
い。ブレーキ配管や車体を損傷する
おそれがあります。



走行中にいつもと違う音がするとき
は、ただちに停車して点検してくだ
さい。タイヤチェーンが切れたり、
一 部 が 外 れ た り し て 車 体 に 当 た る
と、ブレーキ配管や車体を損傷する
おそれがあります。

タイヤチェーンを装着するとき



タイヤチェーンを装着して走行すると
きは、安全およびタイヤチェーン保護
のためスピードを控えめ（30 km/h
以下）にし、急発進、急加速、急ブレー
キ、急ハンドル、急激なエンジンブ
レーキなど「急」のつく運転をしたり、
突起や穴を乗り越えたりしないでくだ
さい。



タイヤチェーンを装着すると、タイ
ヤ回転速度が検出できなくなって、
次の機能が正常に作動しない場合が
あります。
・ABS
・エマージェンシーストップシグナ

ル（ESS）

・ESP

®

・誤発進抑制機能（タイプ別装備）
・デュアルセンサーブレーキサポー

ト（タイプ別装備）

タイヤチェーンを装着したまま、雪の
ない舗装路を走行しないでください。
路面が損傷したり、タイヤチェーンの
摩耗が早まったりします。また、4WD
車の場合、駆動装置に無理な力がかか
り、故障の原因となります。

6

お車との上手なつきあいかた/寒冷時の取扱い

6-24

タイヤチェーンを装着する前に

■ タイヤチェーンは前輪に装着

この車は前輪が駆動輪、または前輪が駆
動輪ベースの 4WD です。後輪には装着
しないでください。

■ 応急用スペアタイヤ（別売り）

には装着できません

前輪がパンクしたときは、応急用スペア
タイヤを後輪に付け、外した後輪の標準
タ イ ヤ を 前 輪 に 付 け て か ら、タ イ ヤ
チェーンを前輪に装着します。

■ ジャッキアップに適した安全

な場所で装着

7-10 ページの「タイヤ交換の準備」の

、

 をお読みください。

■ フルホイールキャップ（タイ

プ別装備）を外してから装着

フルホイールキャップの傷つき防止のた
め、キャップを外してからタイヤチェー
ンを装着します。キャップの外しかたは
7-11ページをお読みください。

タイヤチェーンの装着

タイヤチェーンに付属の取扱説明書をよ
くお読みください。

タイヤチェーンでホイールに傷がつく
おそれがあります。

1

2
