本書は、お車の取扱いや万一のときの処置などについて説明して

います。

「必読! 安全なドライブのために」は、とくに重要な項目です。

しっかりお読みください。

本書では、次の記号を使用しています。

とくにしっかりお読みください。

イラストの中で「  」または「      」の記号があるときは、図示

されている行為の禁止を示しています。

・保証や点検整備については、別冊のメンテナンスノートに記載しています。

本書とあわせてお読みください。

・本書とメンテナンスノートは、常にお車の中に保管してください。

・お車をおゆずりになるときは、次に所有されるかたのために、本書とメンテナ

ンスノートをお車につけてお渡しください。

・ご不明な点は、担当セールススタッフにおたずねください。

・限定車の装備品や、スズキ販売店またはスズキ代理店で取り付けた装備品など

については、装備品に添付されている取扱説明書をお読みください。

・車の仕様などの変更により、本書の内容やイラストとお車が一致しない場合が

あります。あらかじめご了承ください。

このたびは、スズキ  ワゴンR を

お買い求めいただきありがとうございます。

 ご使用の前に、必ずこの取扱説明書をお読みください。
お車の取扱いを誤ると、事故や故障の原因となります。本書をよく
お読みいただき、いつまでも快適なカーライフをお楽しみください。

は、

取扱いを誤ると、死亡または重大な傷害につながるお
それがある内容です。

取扱いを誤ると、傷害につながるおそれがある内容で

す。

取扱いを誤ると、物的損害につながるおそれがある内
容です。

お車を使ううえで知っておいていただきたい、

または知っ

ておくと便利な内容です。

H1-2.fm  3 ページ  2016年11月28日 月曜日 午後2時49分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

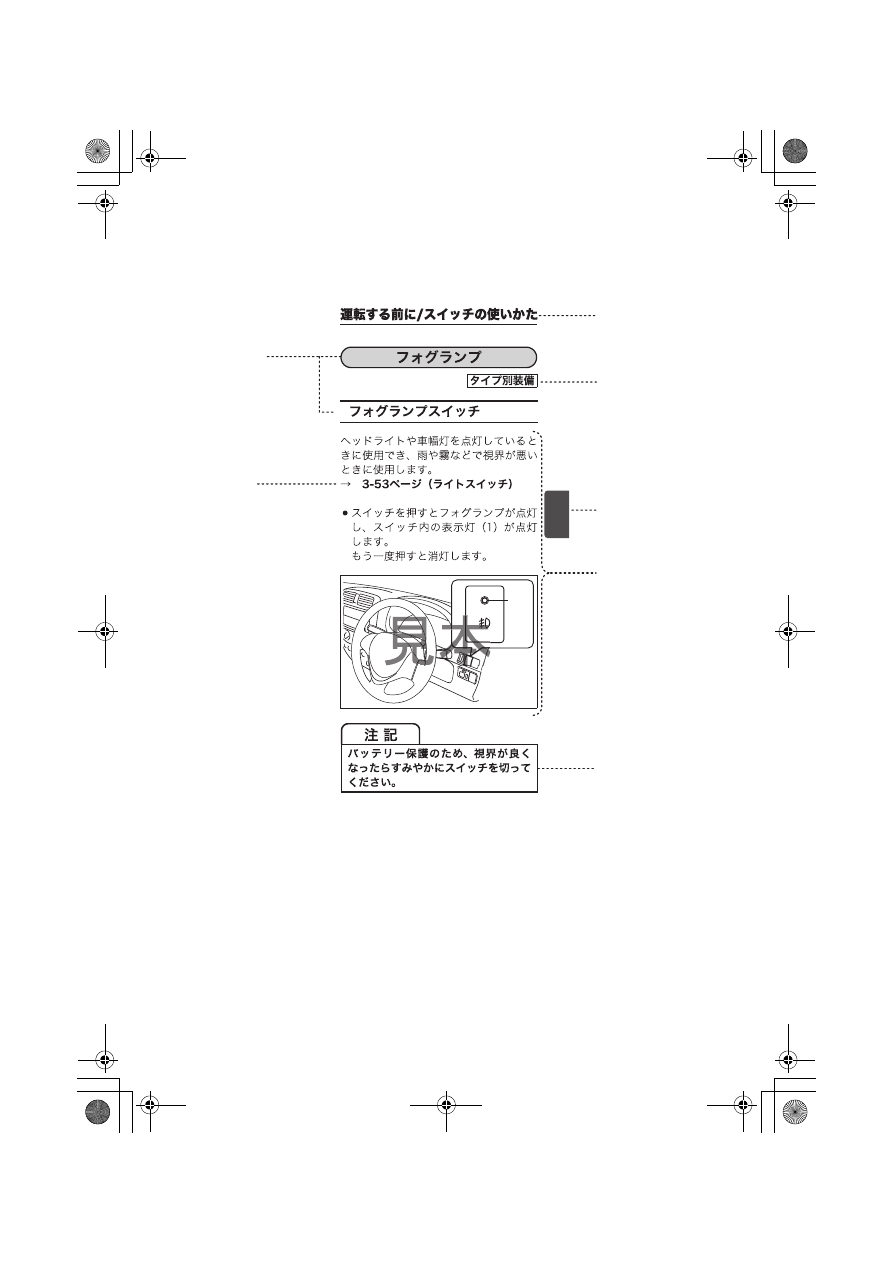

本書の見かた

本ページは見本を使って本書の基本的な読みかたを説明しています。

3

(1)

ʉɮʒʵ

᪡࠙ȾɛɝԖҝȪ
ȹȗɑȬǿ

Վྃа

ᩜᣵȬɞю߁ȟᜤ
ᢐȨɟȹȗɞʤ˂
ʂȽȼɥಘюȪȹ
ȗɑȬǿ

ʢʍʊ˂

ʤ˂ʂɁю߁ɥಘ
юȪȹȗɑȬǿ

ʉɮʡҝᚽ϶

ȝ᡾Ɂɺʶ˂ʓȽ
ȼȾɛɝᚽ϶Ɂ఍
ིȟႱȽɞ̜ɥᇉ
ȪȹȗɑȬǿ

ቛႭհ

յቛɁႭհɥಘю
ȪȹȗɑȬǿ

ឬ֖ˁา৙ˁา
ᜤˁɬʓʚɮʃ

Ұʤ˂ʂɥȝᝣɒ
ȢȳȨȗǿ

଩ͽᛵᬻ

ᚽ϶Ɂ՘੥ȗȞȲ
Ƚȼɥᝢ஥Ȫȹȗ
ɑȬǿ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

お知りになりたいことをさがすときは

次のような方法で検索されますと、すばやくさがせます。

■ タイトルからさがす

総合目次

各章のはじめの目次

ヘッダー

■ 取り付け位置、警告灯・表示灯からさがす

イラスト目次  → 1-2ページ

■ ブザー音からさがす

警告ブザーが鳴ったときは  → 1-20ページ

■ 名称からさがす

さくいん  → 9-1ページ

■ 4WD車特有の記載をさがす

4WD車を運転するときは  → 2-31ページ

タイヤチェーン  → 6-23ページ

けん引してもらうときは  → 7-34ページ

■ オイルや、交換部品をさがす

お車との上手なつきあいかた  → 6-1ページ

万一のとき  → 7-1ページ

サービスデータ  → 8-1ページ

■ よくあるご質問(Q & A)からさがす

よくあるご質問(Q & A)  → 1-25ページ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ご愛車に関するメモ

記入される記号・番号は、車検証、IDラ
ベルをご覧ください。

※ 本書で「オートマチック車」と記載さ

れている場合、「CVT車」を示してい
ます。

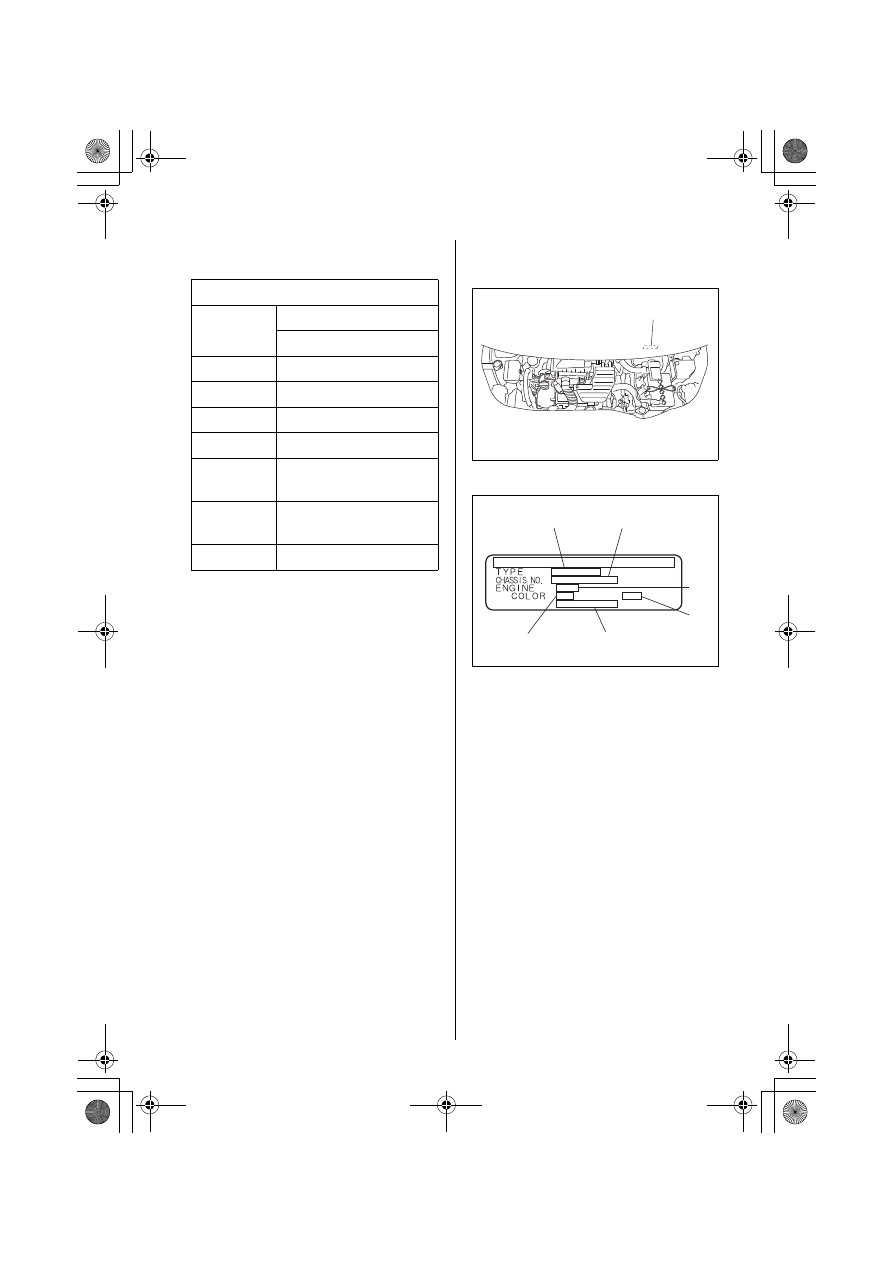

IDラベル(1)

エンジンルームに貼付してあります。

63R00010

81M00020

ご 愛 車 の メ モ

車名および

車両型式

車名:

型式:

車台番号

エンジン型式 R06A型

車体色記号

機種記号

トランス

ミッション

オートマチックミッション(※)

ナンバープレート

(車両番号)

ご購入年月日    年    月    日

(2) 車両型式

(3) 車台番号

(4) エンジン型式

(5) 車体色記号

(6) 車体色と内装色の組合せコード
(7) 機種記号

(1)

(2)

(3)

(4)

(6)

(5)

(7)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

データの記録について

この車には、車両の制御や操作などに関
するデータを記録するコンピュータが装
備されており、以下のデータを記録しま
す。

データの種類について

エンジンの回転数など、エンジンの状

ギヤポジションなど、変速機の状態

アクセル、ブレーキ、シフトポジショ
ンなど、操作の状態

各種コンピュータシステムの故障に関
する情報

SRSエアバッグ作動に関する情報
(イベントデータレコーダー(EDR)
に記録されます。EDR は Event Data
Recorderの略です。)
→ 3-44ページ(SRSエアバッグ)

データの開示について

スズキおよびスズキが委託した第三者
は、コンピュータに記録されたデータを、
車両の故障診断・研究開発・品質の向上
などを目的に取得・利用することがあり
ます。
なお、スズキおよびスズキが委託した第
三者は、次の場合を除き、取得したデー
タを第三者へ開示・提供しません。

お車の使用者の同意がある場合

法令、裁判所命令そのほか法的強制力
のある要請に基づく場合

統計的な処理を行なうなど、使用者や
車両が特定できないように加工した
データを、研究機関などに提供する場合

お車のタイプにより、記録されるデー
タは異なります。

会話などの音声は記録しません。

使用条件などにより、データが記録
されない場合があります。

-------------------------------------------------------------------------------------------------------------------------------------------------------------

総 合 目 次

クイックガイド

イラスト目次  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  1-2

警告ブザーが鳴ったときは  ・・・・・・・・・・・・・・・・・・・  1-20

よくあるご質問(Q & A) ・・・・・・・・・・・・・・・・・・・  1-25

必読!安全なドライブのために

必読! 安全なドライブのために ・・・・・・・・・・・・・・・・  2-2

運転する前に

ドアの開閉  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  3-2

警報装置  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  3-17

ウインドーの開閉  ・・・・・・・・・・・・・・・・・・・・・・・・・・・  3-20

各部の調節  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  3-24

シートの調節  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  3-29

シートベルト  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  3-38

SRSエアバッグ  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  3-44

お子さま用シート  ・・・・・・・・・・・・・・・・・・・・・・・・・・・  3-56

メーター  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  3-66

スイッチの使いかた  ・・・・・・・・・・・・・・・・・・・・・・・  3-108

運転するときは

エンジン始動・停止  ・・・・・・・・・・・・・・・・・・・・・・・・・・  4-2

パーキングブレーキ  ・・・・・・・・・・・・・・・・・・・・・・・・・  4-14

オートマチック車  ・・・・・・・・・・・・・・・・・・・・・・・・・・・  4-16

クルーズコントロールシステム  ・・・・・・・・・・・・・・・  4-28

車両接近通報装置  ・・・・・・・・・・・・・・・・・・・・・・・・・・・  4-31

ESP

®

  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  4-32

1

2

3

4

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

2

3

4

5

6

7

8

9

0-1

運転支援機能  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  4-39

マイルドハイブリッド  ・・・・・・・・・・・・・・・・・・・・・・・  4-63

アイドリングストップシステム  ・・・・・・・・・・・・・・・  4-66

装備の取扱い

主な装備  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  5-2

エアコン、ヒーター  ・・・・・・・・・・・・・・・・・・・・・・・・・  5-21

オーディオ  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  5-35

お車との上手なつきあいかた

お手入れ  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  6-2

寒冷時の取扱い  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  6-18

万一のとき

パンク  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  7-2

バッテリーあがり  ・・・・・・・・・・・・・・・・・・・・・・・・・・・  7-16

ヒューズ切れ  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  7-20

電球切れ  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  7-25

オーバーヒート  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  7-30

そのほか  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  7-32

サービスデータ

サービスデータ  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  8-1

さくいん

さくいん  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  9-1

5

6

7

8

9

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

クイックガイド/イラスト目次

1-2



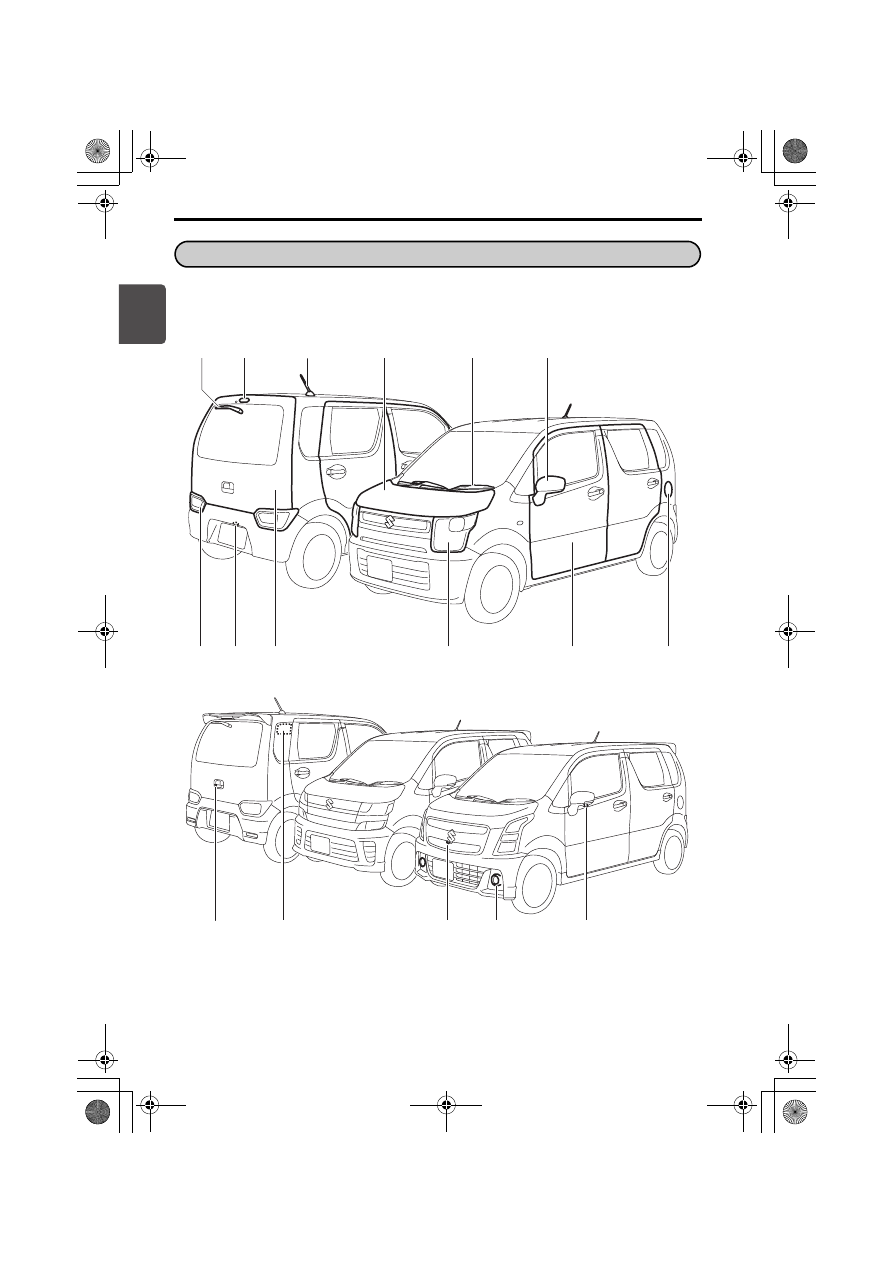

■ 外観

63R10010

お車のタイプにより、異なる装備も含んでいます。

1. クイックガイド
イラスト目次

イラスト目次

(1)

(2)

(13)

(14)

(16)

(15)

(3)

(3)

(4)

(5)

(6)

(8)

(9)

(7)

(11)

(10)

(12)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

クイックガイド/イラスト目次

1-3

(1) リヤワイパー  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・  3-114

(2) ハイマウントストップランプ  ・・・・・・・・・・・・・・・  7-28

(3) アンテナ  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  5-35

(4) ボンネット  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 5-3

(5) フロントワイパー  ・・・・・・・・・・・・・・・・・・・・・・・・  3-114

(6) ドアミラー  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  3-25

(7) リヤコンビネーションランプ  ・・・・・・・・・・・・・・・  7-29

(8) 番号灯  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  7-30

(9) バックドア  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  3-13

(10)ヘッドライト  ・・・・・・・・・・・・・・・・・・・・・・  3-108、7-26

(11)ドア  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  3-12

(12)燃料給油口(フューエルリッド)  ・・・・・・・・・・・・・・・ 5-2

(13)バックカメラ  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  5-53

(14)フロントカメラ  ・・・・・・・・・・・・・・・・・・・・・・・・・・・  5-53

(15)フォグランプ  ・・・・・・・・・・・・・・・・・・・・・・  3-110、7-28

(16)サイドカメラ  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  5-53

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

クイックガイド/イラスト目次

1-4

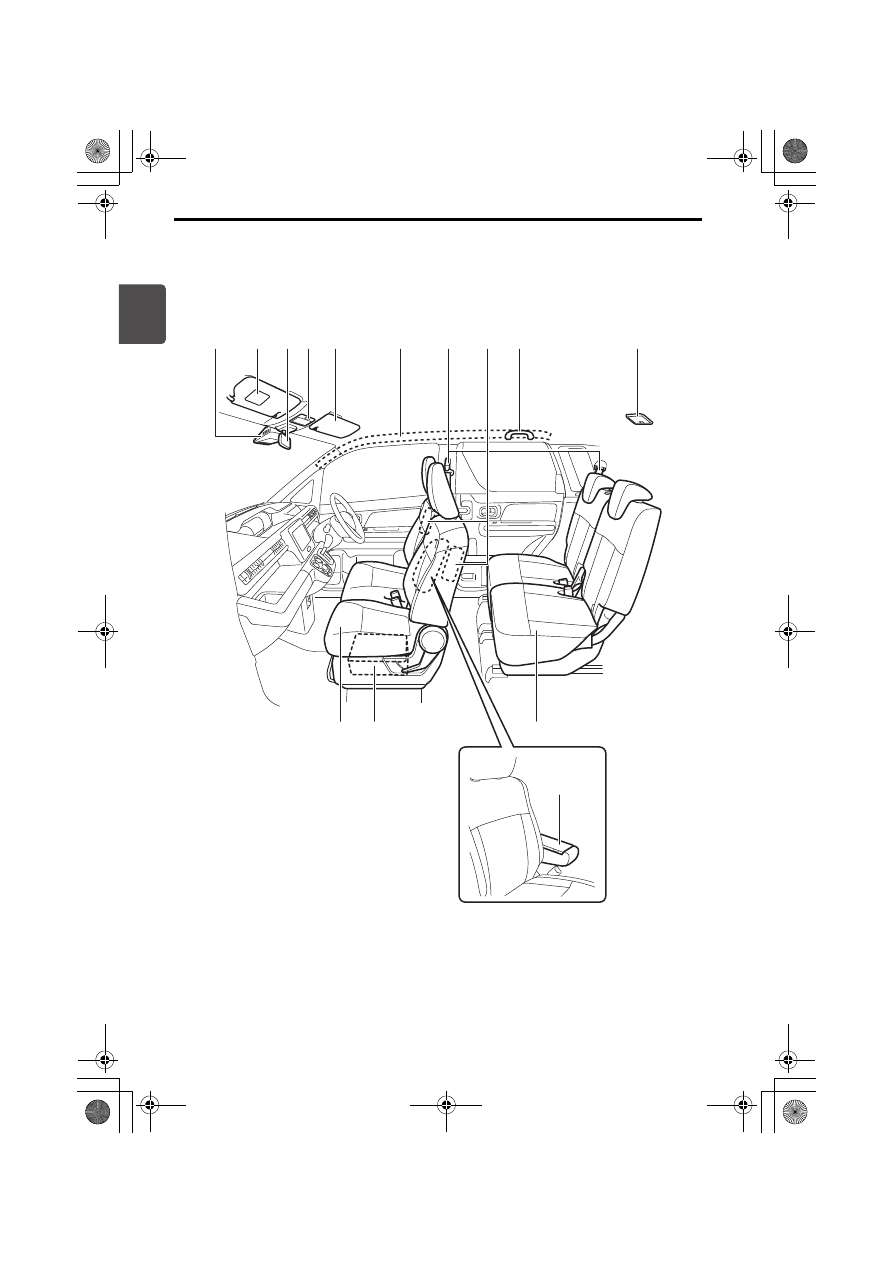

■ 内装1

63R10020

お車のタイプにより、異なる装備も含んでいます。

(2) (3) (4) (5)

(12)

(14)

(7)

(13)

(11)

(1)

(8)

(6)

(9)

(10)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

クイックガイド/イラスト目次

1-5

(1) レーザーレーダーと単眼カメラ  ・・・・・・・・・・・・・  4-39

(2) 助手席SRSエアバッグに関する

 警告ラベル(※)  ・・・・・・・・・・・・・・・・・・・・・・・・・  2-30

(3) ルームミラー  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  3-24

(4) 前席室内灯  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 5-7

(5) サンバイザー  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 5-5

(6) SRSカーテンエアバッグ  ・・・・・・・・・・・・・・・・・・・  3-45

(7) シートベルト  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  3-38

(8) SRSサイドエアバッグ  ・・・・・・・・・・・・・・・・・・・・・  3-45

(9) アシストグリップ  ・・・・・・・・・・・・・・・・・・・・・・・・・  5-18

(10)荷室室内灯  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 5-7

(11)前席シート  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  3-29

(12)シートアンダーボックス  ・・・・・・・・・・・・・・・・・・・  5-15

(13)アームレスト(ひじ掛け)・・・・・・・・・・・・・・・・・・・・・・・ 5-18

アームレストボックス  ・・・・・・・・・・・・・・・・・・・・・  5-14

(14)後席シート  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  3-32

※お子さま用シートをご使用になる前に、必ずお読みください。

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

クイックガイド/イラスト目次

1-6

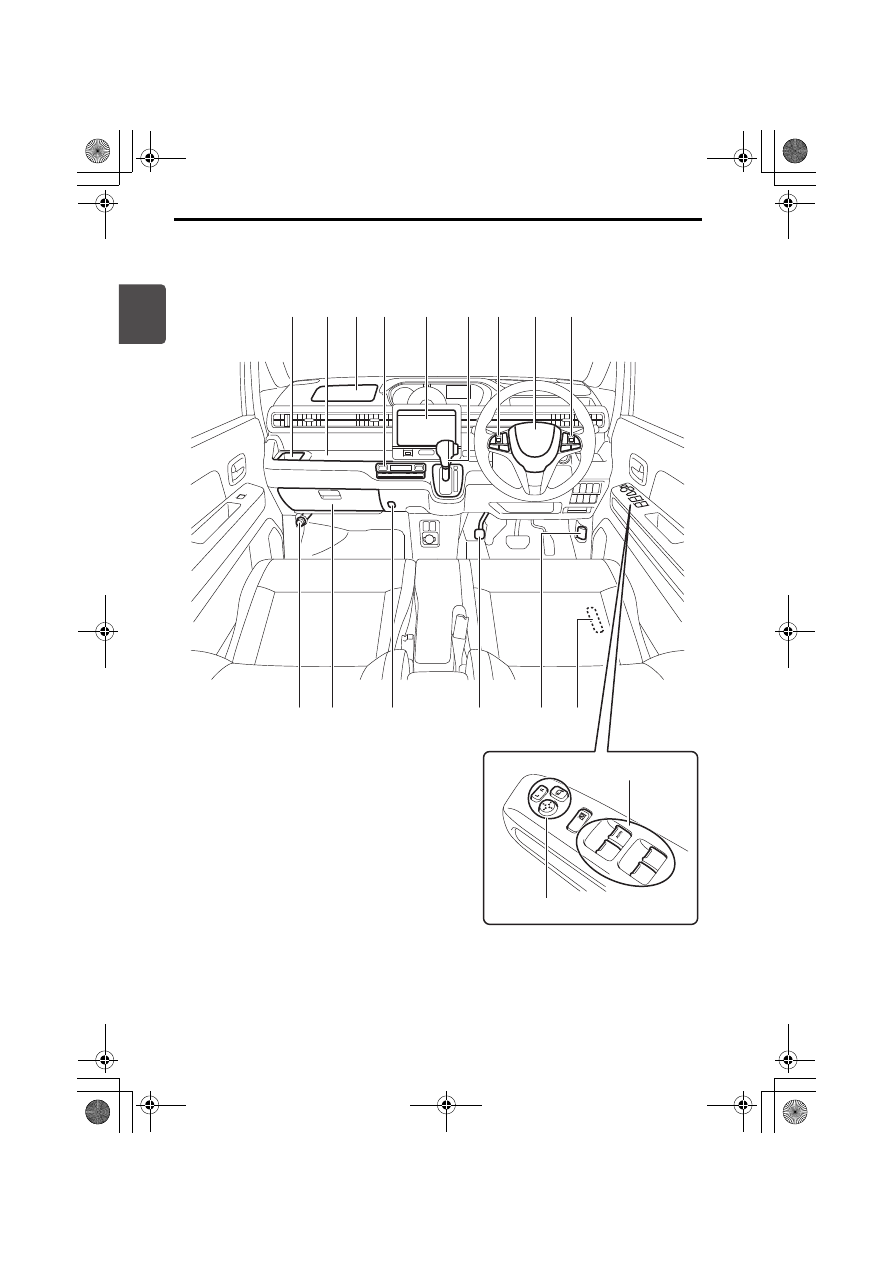

■ 内装2

63R10030

お車のタイプにより、異なる装備も含んでいます。

(2) (3)

(5)

(4)

(6) (7)

(9)

(8)

(1)

(14)

(13)

(12)

(15)

(16) (17)

(10)

(11)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

クイックガイド/イラスト目次

1-7

(1) ドリンクホルダー(助手席)  ・・・・・・・・・・・・・・・・・  5-11

(2) インパネトレー(助手席)  ・・・・・・・・・・・・・・・・・・・・・ 5-9

(3) 助手席SRSエアバッグ  ・・・・・・・・・・・・・・・・・・・・・  3-44

(4) エアコン、ヒーター  ・・・・・・・・・・・・・・・・・・・・・・・・  5-21

(5) メモリーナビゲーション  ・・・・・・・・・・・・・・・・・・・  5-37

(6) セレクトレバー  ・・・・・・・・・・・・・・・・・・・・・・・・・・・  4-16

(7) ステアリングオーディオスイッチ  ・・・・・・・・・・・  5-51

(8) 運転席SRSエアバッグ  ・・・・・・・・・・・・・・・・・・・・・  3-44

ホーンスイッチ  ・・・・・・・・・・・・・・・・・・・・・・・・・・  3-115

(9) クルーズコントロールスイッチ  ・・・・・・・・・・・・・  4-29

(10)ドアミラー角度調節スイッチ  ・・・・・・・・・・・・・・・  3-25

ドアミラー格納スイッチ  ・・・・・・・・・・・・・・・・・・・  3-26

(11)パワーウインドースイッチ  ・・・・・・・・・・・・・・・・・  3-20

(12)発炎筒  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  7-32

(13)グローブボックス  ・・・・・・・・・・・・・・・・・・・・・・・・・  5-10

(14)ショッピングフック  ・・・・・・・・・・・・・・・・・・・・・・・  5-16

(15)パーキングブレーキ  ・・・・・・・・・・・・・・・・・・・・・・・  4-14

(16)ボンネットオープナー  ・・・・・・・・・・・・・・・・・・・・・・・ 5-3

(17)フューエルリッドオープナー  ・・・・・・・・・・・・・・・・・ 5-2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

クイックガイド/イラスト目次

1-8

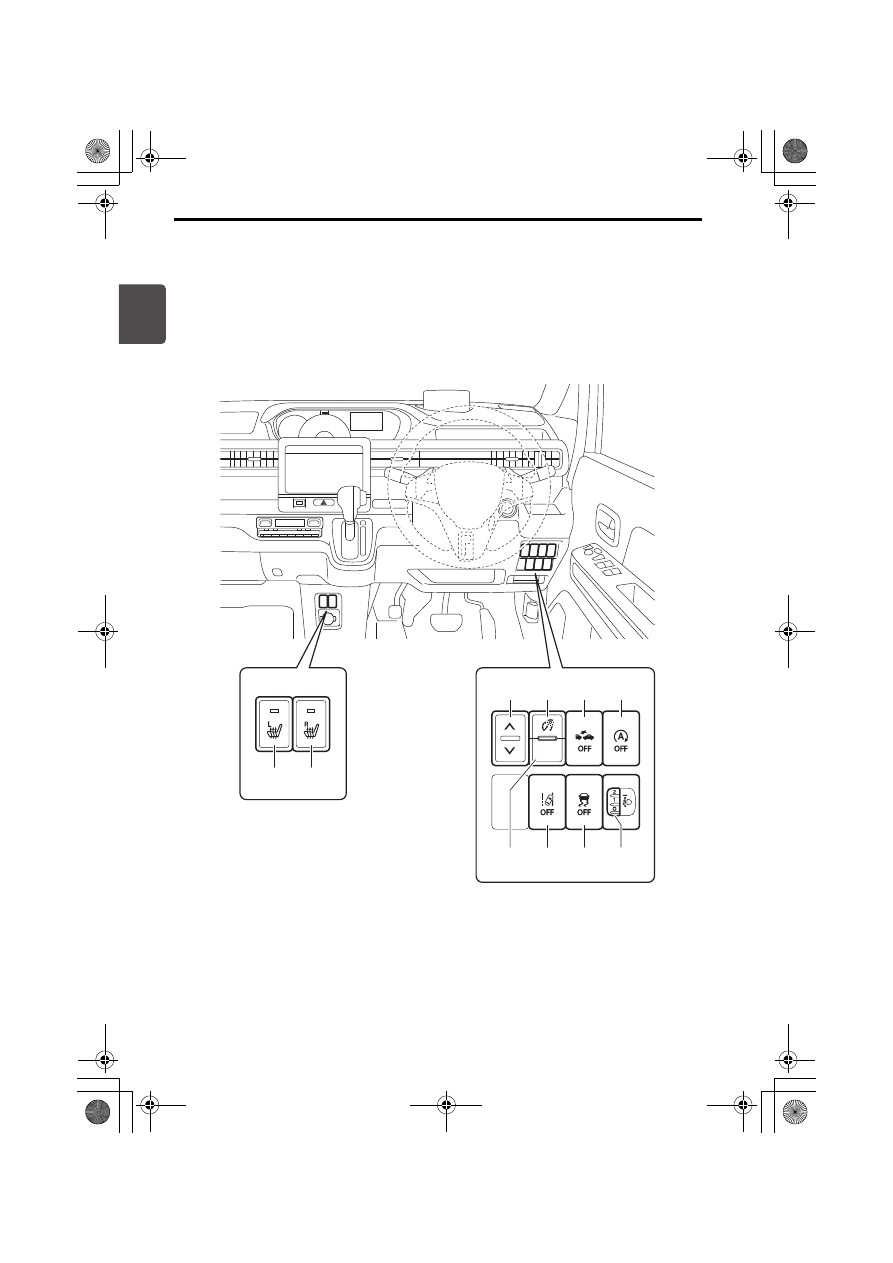

■ 運転席まわり1

63R10040

お車のタイプにより、異なる装備も含んでいます。

(7)

(5)

(5)

(2)

(16)

(13)

(12)

(11)

(15)

(14)

(10)

(1)

(4)

(3)

(8)  (9)

(6)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

クイックガイド/イラスト目次

1-9

(1) USBソケット  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  5-16

(2) メーター  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  3-66

(3) 非常点滅表示灯スイッチ  ・・・・・・・・・・・・・・・・・・  3-112

(4) ワイパー/ウォッシャースイッチ  ・・・・・・・・・・  3-113

(5) パドルシフトスイッチ  ・・・・・・・・・・・・・・・・・・・・・  4-19

(6) ヘッドアップディスプレイ  ・・・・・・・・・・・・・・・・・  3-68

(7) インパネアッパートレー  ・・・・・・・・・・・・・・・・・・・・・ 5-9

(8) ライトスイッチ  ・・・・・・・・・・・・・・・・・・・・・・・・・・  3-108

方向指示器スイッチ  ・・・・・・・・・・・・・・・・・・・・・・  3-112

フォグランプスイッチ  ・・・・・・・・・・・・・・・・・・・・  3-110

(9) ドリンクホルダー(運転席)  ・・・・・・・・・・・・・・・・・  5-11

(10)ドアミラーヒータースイッチ  ・・・・・・・・・・  3-28、5-32

リヤデフォッガースイッチ  ・・・・・・・・・・・・・・・・・  5-32

(11)アクセサリーソケット  ・・・・・・・・・・・・・・・・・・・・・  5-17

(12)インパネカードトレー  ・・・・・・・・・・・・・・・・・・・・・・・ 5-9

(13)インパネアンダートレー  ・・・・・・・・・・・・・・・・・・・・・ 5-9

(14)チルトステアリング(レバー)  ・・・・・・・・・・・・・・・  3-29

(15)エンジンスイッチ(キーレスプッシュスタート

 システム非装備車)  ・・・・・・・・・・・・・・・・・・・・・・・・ 4-2

(16)エンジンスイッチ(キーレスプッシュスタート

 システム装備車)  ・・・・・・・・・・・・・・・・・・・・・・・・・・ 4-2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1

クイックガイド/イラスト目次

1-10

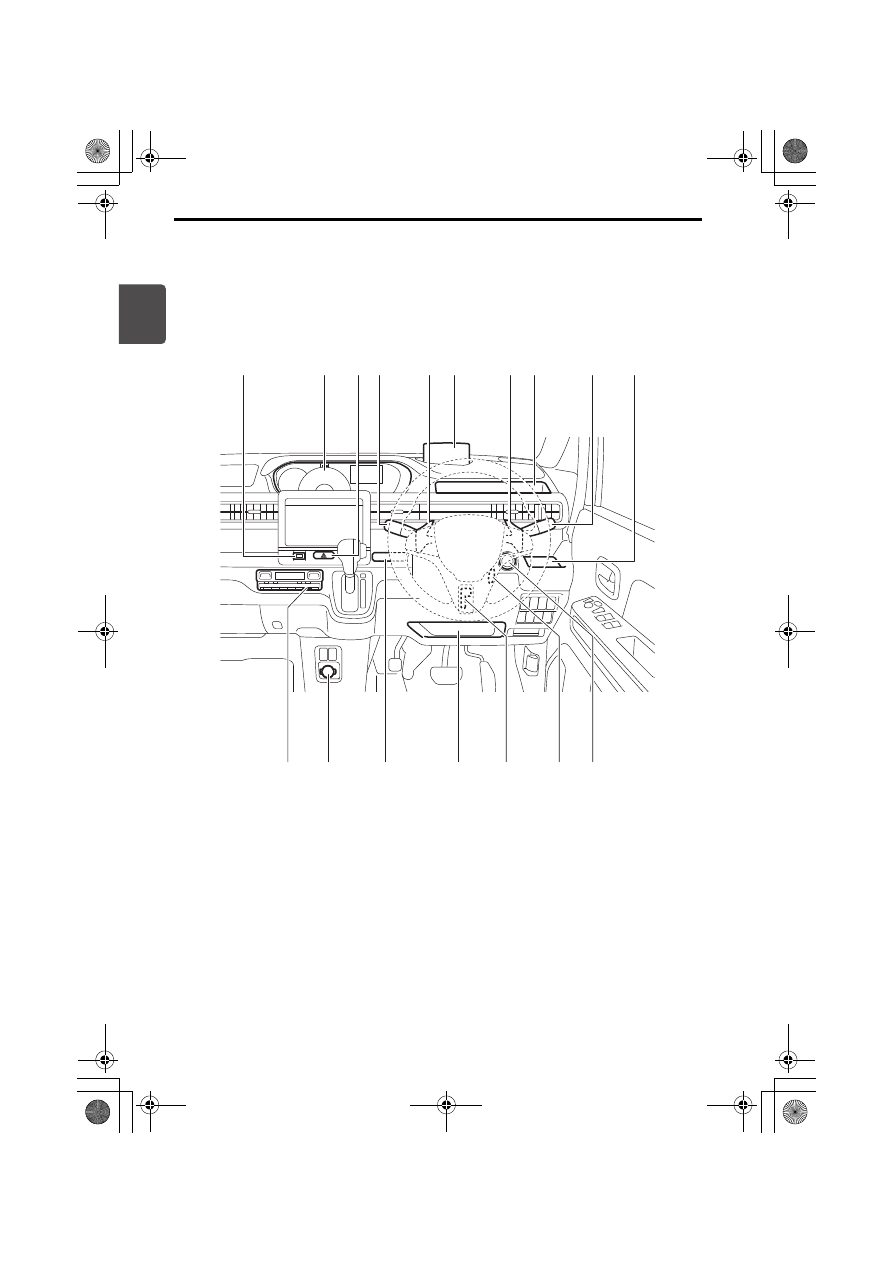

■ 運転席まわり2

63R10050

お車のタイプにより、異なる装備も含んでいます。

HUD

(1) (2)

(8)

(5)

(9) (10)

(3)

(7)

(6)

(4)

-------------------------------------------------------------------------------------------------------------------------------------------------------------
