Suzuki Spacia (2017 year). Manual japanese - part 23





7

万一のとき/パンク

7-14

車体の下に置いたタイヤを取り出
し、タイヤが地面に接触するまで
ジャッキを下げます。

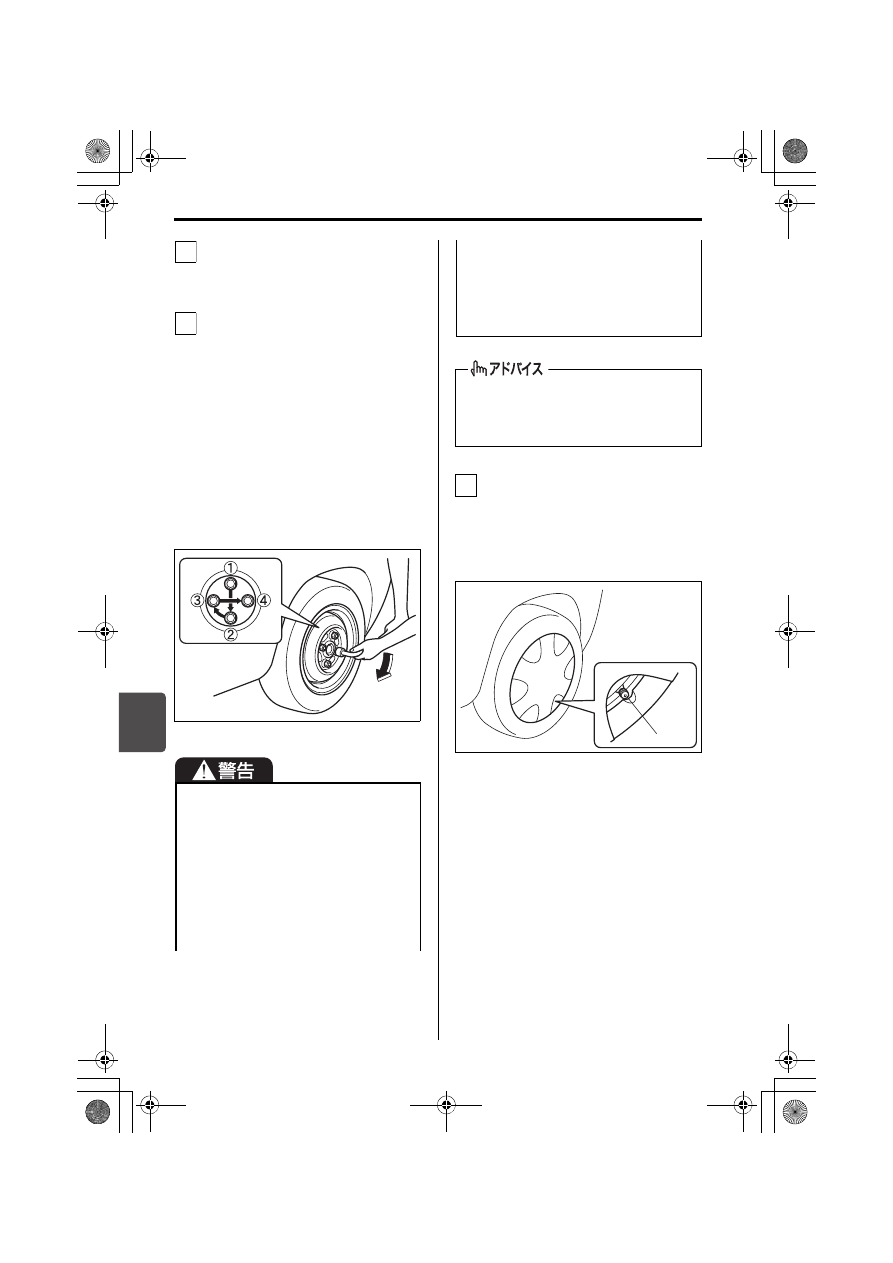

ホイールナットレンチを使用して、
ホイールナットを次の図の順序で 2
∼3回に分けて締め付けます。

締め付けトルク:85 N・m

(870 kgf・cm)

ホイールナットレンチの柄の先端
にかかる力は330 N(34 kgf)を
目安にしてください。

すべてのホイールナットが確実に
締まっていることを確認してくだ
さい。

82K132

フルホイールキャップ(タイプ別装
備)を付けます。

タイヤの空気注入口(6)とキャッ
プの切り欠き部分をあわせてか
ら、確実に押し込みます。

71L70420

ホイールナットが確実に締まってい
ないと、ボルトやブレーキ部品を損
傷したり、ホイールが外れたりする
など、思わぬ事故につながるおそれ
が あ り ま す。ト ル ク レ ン チ(市 販
品)を使用せずにタイヤ交換した場
合は、できるだけ早くスズキサービ
ス工場で締め付けトルクの点検を受
けてください。

4

5

ホイールナットレンチを足で踏んだ
り、パイプや棒などを追加して締め
付けたりすると、ナットを締めすぎ
てボルトが損傷し、事故につながる
おそれがあります。

既定の締め付けトルクで締める場合
は、トルクレンチ(市販品)のご使用
をおすすめします。

6

(6)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/バッテリーあがり

7-15

工具、ジャッキは、所定の位置に収納
してください。

タイヤを交換してしばらく走行したあ
と、ホイールナットにゆるみがないか
確認してください。

アルミホイール装備車は、タイヤを交
換してから 1,000 km 程度走行したあ
とに、ホイールナットにゆるみがない
か点検してください。

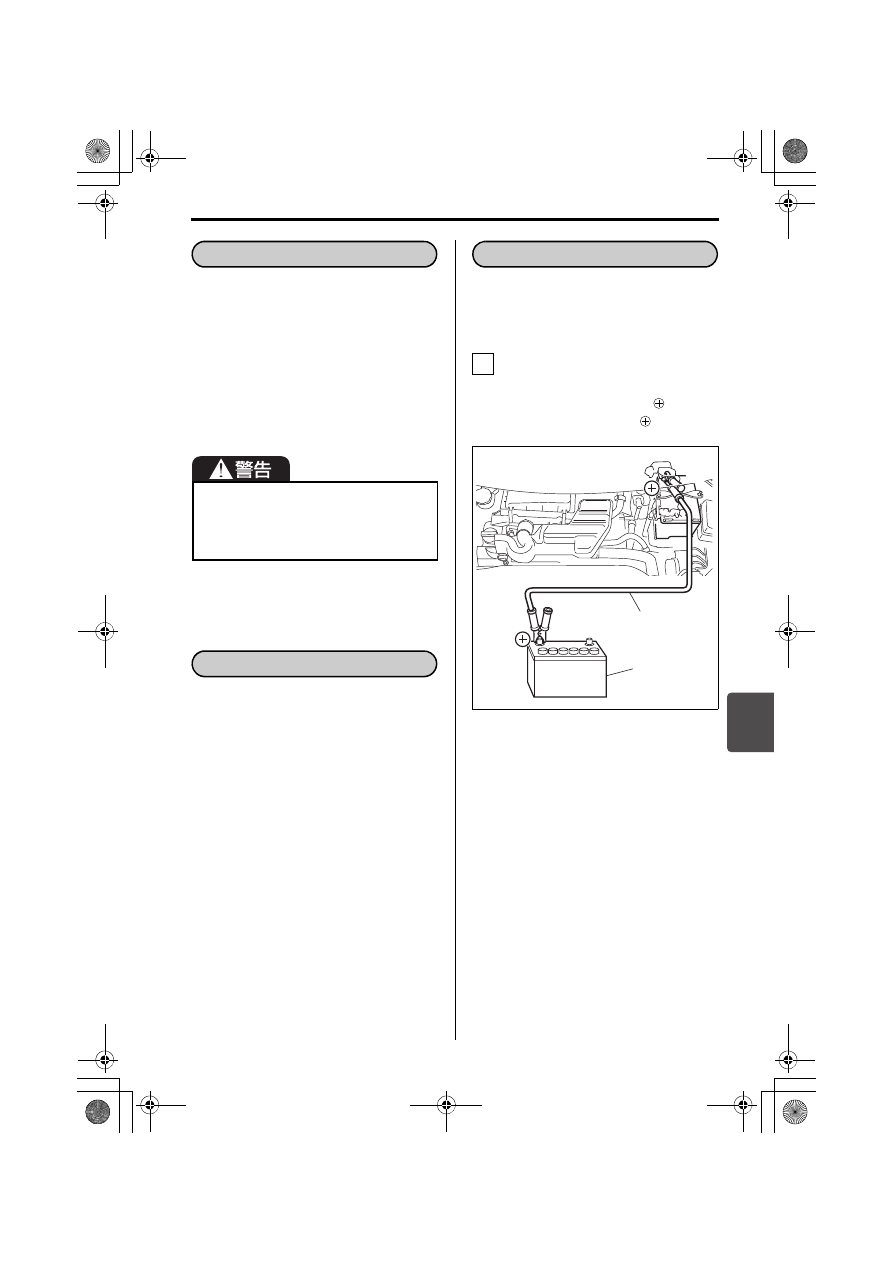

次のようなときは、鉛バッテリーがあ
がっています。

エンジンをかけようとしてもスター
ターがまわらない。または、まわって
も回転が弱くてエンジンがかからな
い。

ヘッドライトが極端に暗かったり、
ホーンの音が小さかったりする。

ブースターケーブルと、12 Vバッテリー
を使用しているほかのバッテリー正常車
があれば、エンジンの始動ができます。

1 本目のブースターケーブル(1)
を①→②の順序で接続します。

①バッテリーあがり車の

端子

②バッテリー正常車の

端子

81M70082

タイヤを交換したあと、車体の振動な
どの異常を感じたときは、ただちに安
全な場所に停車し、スズキ販売店また
はスズキ代理店にご連絡ください。

タイヤを交換したあとは

バッテリーあがり

鉛バッテリーあがりとは

(2) 正常車の鉛バッテリー

鉛バッテリーあがりのときは

1

12 V

(2)

(1)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/バッテリーあがり

7-16

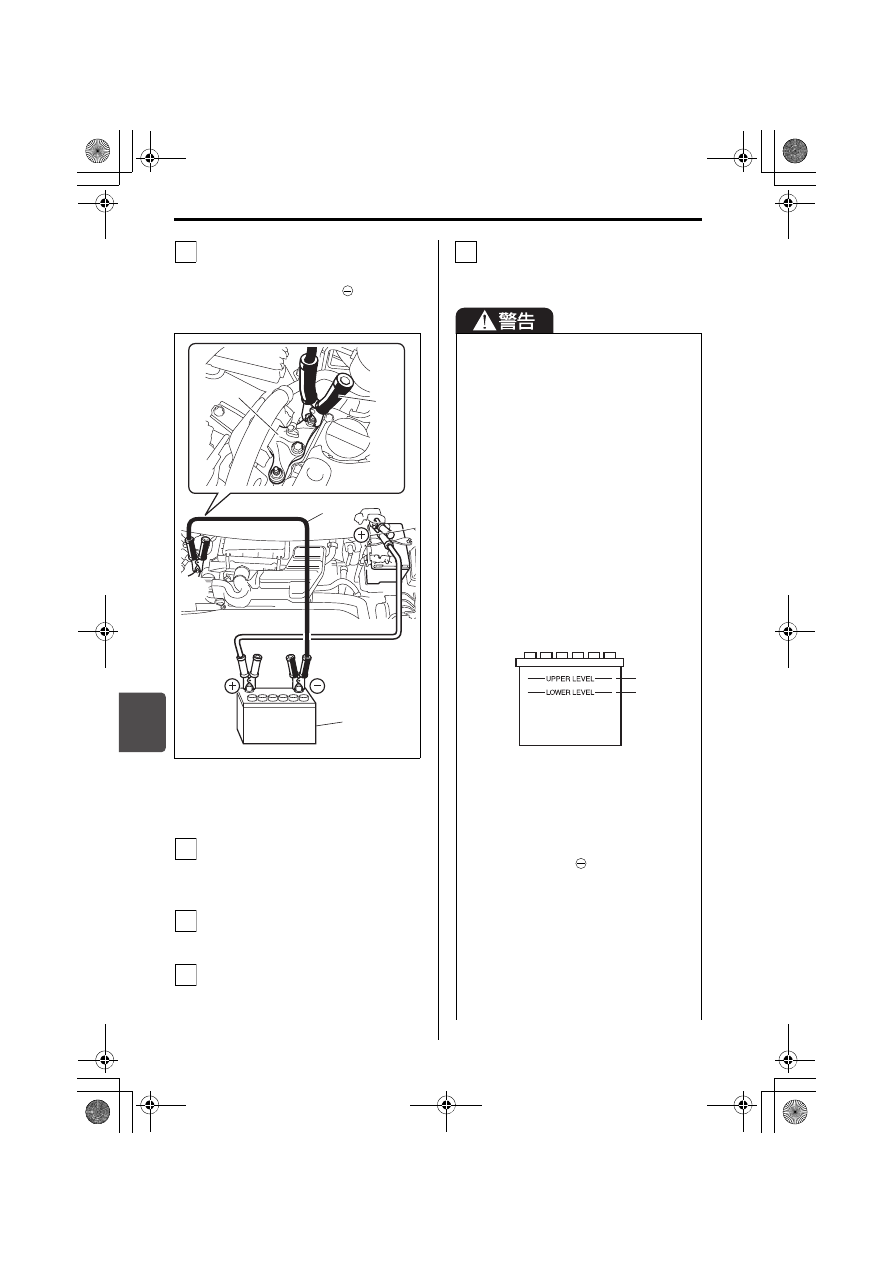

2 本目のブースターケーブル(1)
を③→④の順序で接続します。

③バッテリー正常車の

端子

④エンジンマウントのボルト

81M70092

バッテリー正常車のエンジンを始動
し、エンジンの回転を少し高めに保
ちます。

バッテリーあがり車のエンジンを始
動します。

取り付けたときと逆の順序で、ブー
スターケーブルを外します。

お近くのスズキ販売店またはスズキ
代理店でバッテリーを完全充電しま
す。

(2) 正常車の鉛バッテリー
(3) エンジンマウント

2

(1)

(3)

12 V

(2)

(1)

3

4

5

鉛バッテリーからは水素ガスが発生し
ています。水素ガスは、火気や火花に
引火すると爆発のおそれがありますの
で、次のことをお守りください。
・バッテリーを充電するときやブー

スターケーブルをつなぐときは、
必ずバッテリー液面を確認してく
だ さ い。バ ッ テ リ ー 液 面 が 下 限
(2)以下のままで充電などする
と、バッテリーが発熱して爆発の
おそれがあります。また、バッテ
リーの寿命を縮めるおそれがあり
ます。
バッテリー補充液を上限(1)ま
で 補 充 し て か ら、充 電 な ど を 行
なってください。

82K209

・充電は火気のない風通しの良いと

ころで、すべてのバッテリーキャッ
プを外して行なってください。

・④の接続のときに、バッテリーが

あがった車の

  端子につながな

いでください。発生した火花が水
素ガスに引火し、爆発のおそれが
あります。バッテリーから離れた
エンジン本体などに接続してくだ
さい。

・乾いた布でバッテリーをふかない

でください。静電気が発生して引
火のおそれがあります。

6

(1)
(2)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/バッテリーあがり

7-17

鉛バッテリーを交換するときは

バッテリー液は希硫酸です。目や皮
膚につくと、失明などの重大な傷害
を受けるおそれがあります。万一、
付着したときは、すぐに多量のきれ
いな水で洗浄し、医師の診察を受け
てください。

ブースターケーブルは確実に接続し
てください。エンジン始動時の振動
などでブースターケーブルが外れる
と、ド ラ イ ブ ベ ル ト や 冷 却 フ ァ ン
(ラジエーターファン)に巻き込ま
れるおそれがあります。

シ ョ ー ト 防 止 の た め、ブ ー ス タ ー
ケーブルの

端子は、バッテリーの

端 子 以 外 の 部 分(

端 子、ボ

デー、ブラケットなど)と接触させ
ないでください。

は 押 し が け が で

きません。

鉛バッテリーを交換するときは、次の
ことをお守りください。

濡れた手でバッテリーに触れないで
ください。感電のおそれがあります。

走行後の場合は、30 分以上放置し、
バッテリーの水素ガスが抜けるのを
待ってから作業を行なってくださ
い。

オートマチック車

バッテリーを交換するときは、ブレー
キパイプやヘッドライトコネクター
に当たらないように注意してくださ
い。ブレーキパイプが変形したりヘッ
ドライトコネクターが損傷したりす
るおそれがあります。万一、ブレーキ
パイプが変形したりヘッドライトコ
ネクターが損傷したりしたときは、自
分で直さず、スズキサービス工場で
点検を受けてください。

アイドリングストップシステム装備車
は、高性能な専用の鉛バッテリーを使
用していますので、次のことをお守り
ください。守らないとアイドリングス
トップシステムが正常に作動しなく
なったり、バッテリーの寿命が短く
なったりするおそれがあります。

バッテリーを交換するときは、指定
のバッテリーを使用する(指定外の
ものを使用しない)
→ 8-2ページ(サービスデータ)

バッテリー端子から電気製品の電源
をとらない

鉛バッテリー交換の際、バッテリーや
車両の部品を損傷するおそれがありま
すので、スズキ販売店またはスズキ代
理店での交換(有料)をおすすめしま
す。

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/バッテリーあがり

7-18

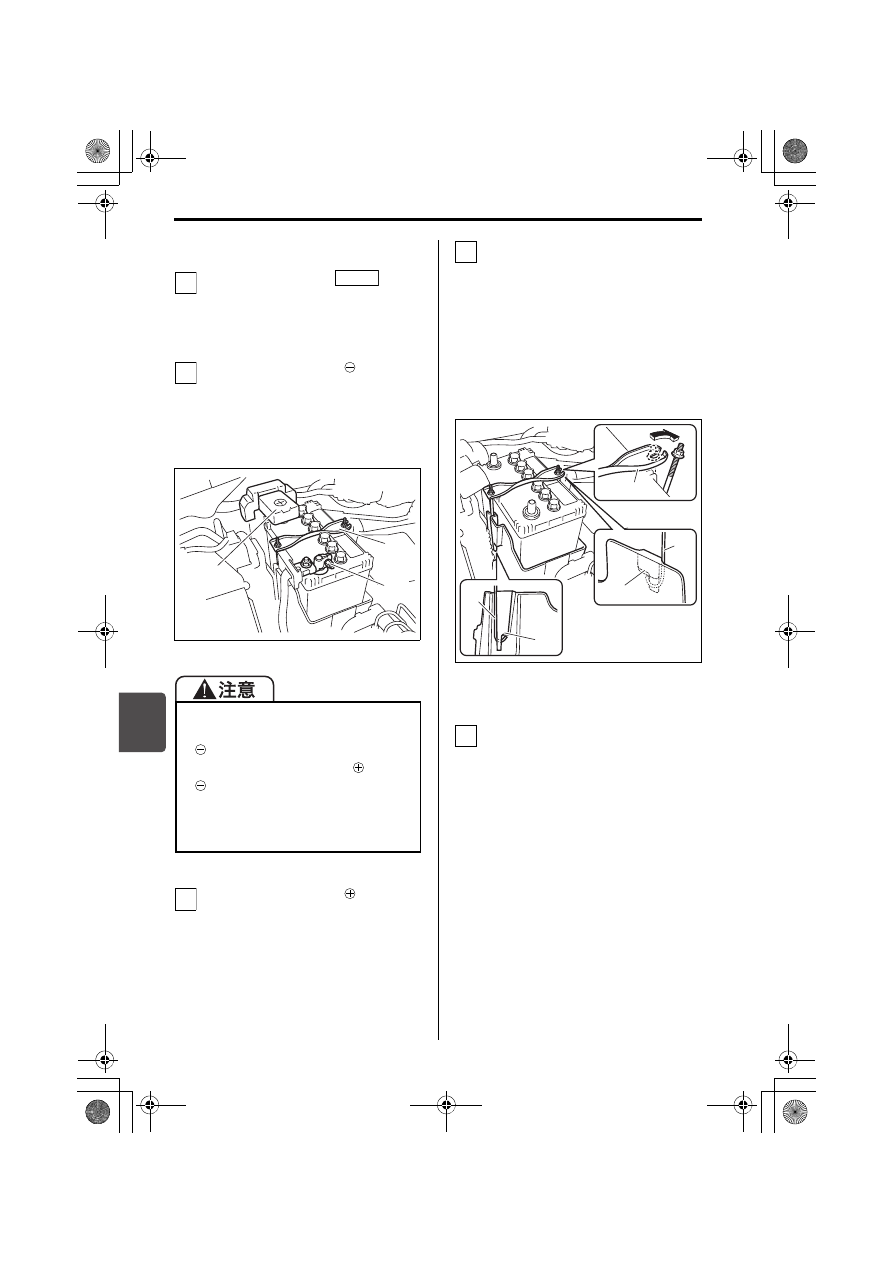

■ 外しかた

エンジンスイッチを

(OFF)

にします。キーレスプッシュスター
トシステム非装備車は、エンジンス
イッチからキーを抜きます。

バッテリーケーブルの

側(1)を

外します。

バッテリー端子のナットは、10
mm スパナ(市販品)などでゆる
めます。

81M70100

バッテリーケーブルの

側(2)を

外します。

カバーを開け、ナットをゆるめま
す。

取り付け金具(3)を外します。

取り付け金具のナットは、8  mm
スパナ(市販品)などでゆるめ、
外側に倒して外します。

取り付け金具を外すときは、取り
付けるときに位置を間違えないよ
う、あらかじめ両側のフック(4)
がかかっている位置を確認してく
ださい。

81M70110

バッテリーを外します。

奥側を斜めに引き上げるようにし
て持ち上げます。

バッテリーは重いため、両手で
しっかりと持って、ブレーキパイ
プ(6)などに当たらないように
取り出します。

ショート防止のため、次のことをお守
りください。

側のケーブルから先に外す

金 属 工 具 な ど に よ り、

端 子 と

端子とを接触させない

外したケーブルは、交換時にバッテ
リー端子と接触しないよう、バッテ
リーの側面や離れた場所へ動かす

1

LOCK

2

(2)

(1)

(3)

3

(5) バッテリーケースのホルダー部

4

(4)

(5)

(5)

(4)

(3)

5

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/バッテリーあがり

7-19

81M70120

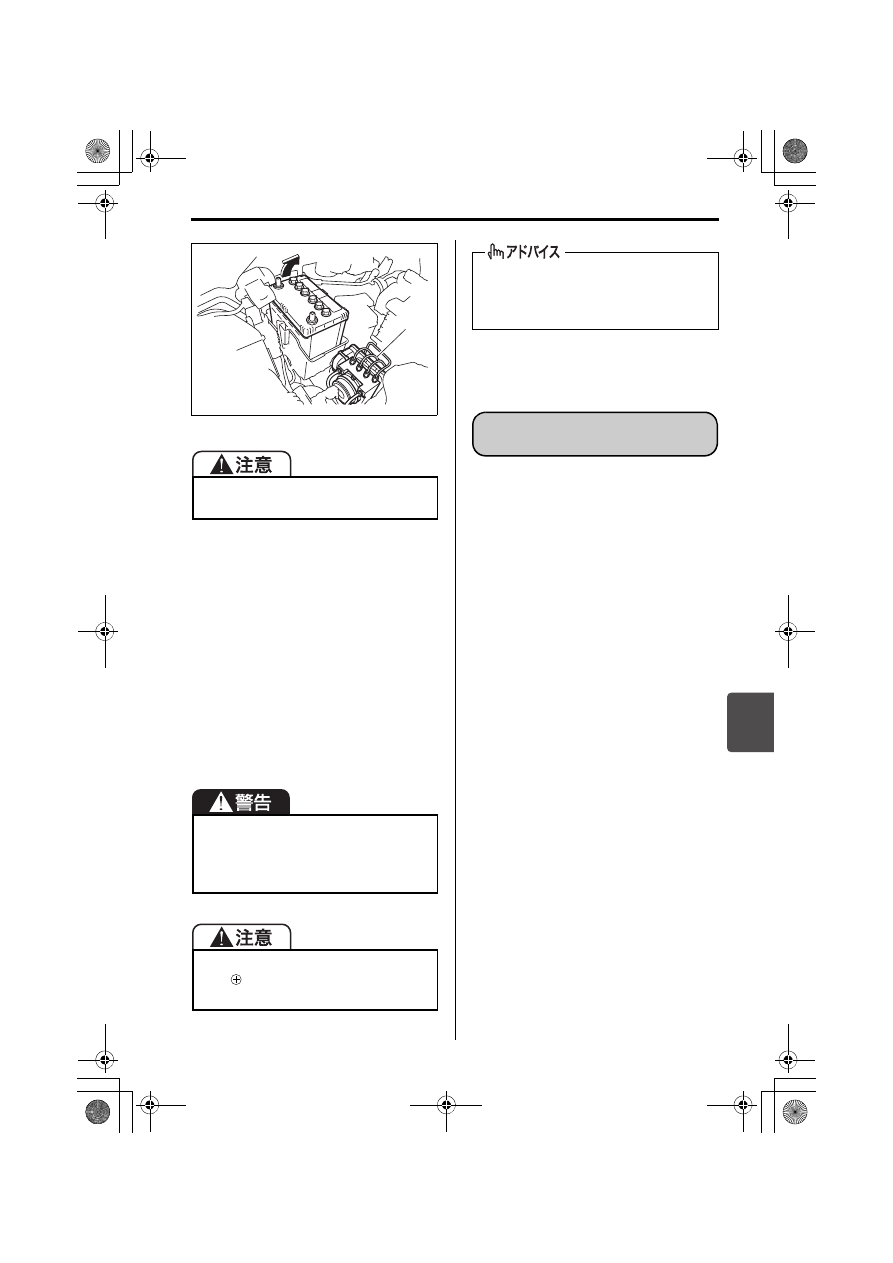

■ 取り付けかた

「外しかた」と逆の手順で行ないます。

鉛バッテリーのタイプについては、巻
末の「サービスデータ」をご覧くださ
い。
→ 8-2ページ(サービスデータ)

鉛バッテリーを交換したときは、初期
設定が必要な機能があります。
→ 8-7 ページ(次の機能は、必ず初

期設定してください)

1 か月に一度は連続して 30 分以上走行
して充電する必要があります。

エンジンを停止したままライトをつけ
たり、長時間ナビゲーションやオー
ディオなどを使用したりしないように
しましょう。(アイドリングストップ
システム装備車によるエンジン自動停
止中を除く)

渋滞などで長時間アイドリングを続け
ている場合は、電装品の使用を極力避
けてください。
→ 2-4ページ

(鉛バッテリーの液面を点検する)

バッテリーを傾けすぎないでくださ
い。液漏れのおそれがあります。

バッテリー端子および取り付け金具の
ナットは、確実に締め付けてくださ
い。ゆるみがあると、火災や故障の原
因となります。

バッテリーケーブルを取り付けるとき
は、

側から先に取り付けてくださ

い。ショートのおそれがあります。

(6)

鉛バッテリー交換は、「マイナスで始
まり、マイナスで終わる」といわれま
す。作業手順を守ってください。

バッテリーあがりを

防ぐためには

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/ヒューズ切れ

7-20

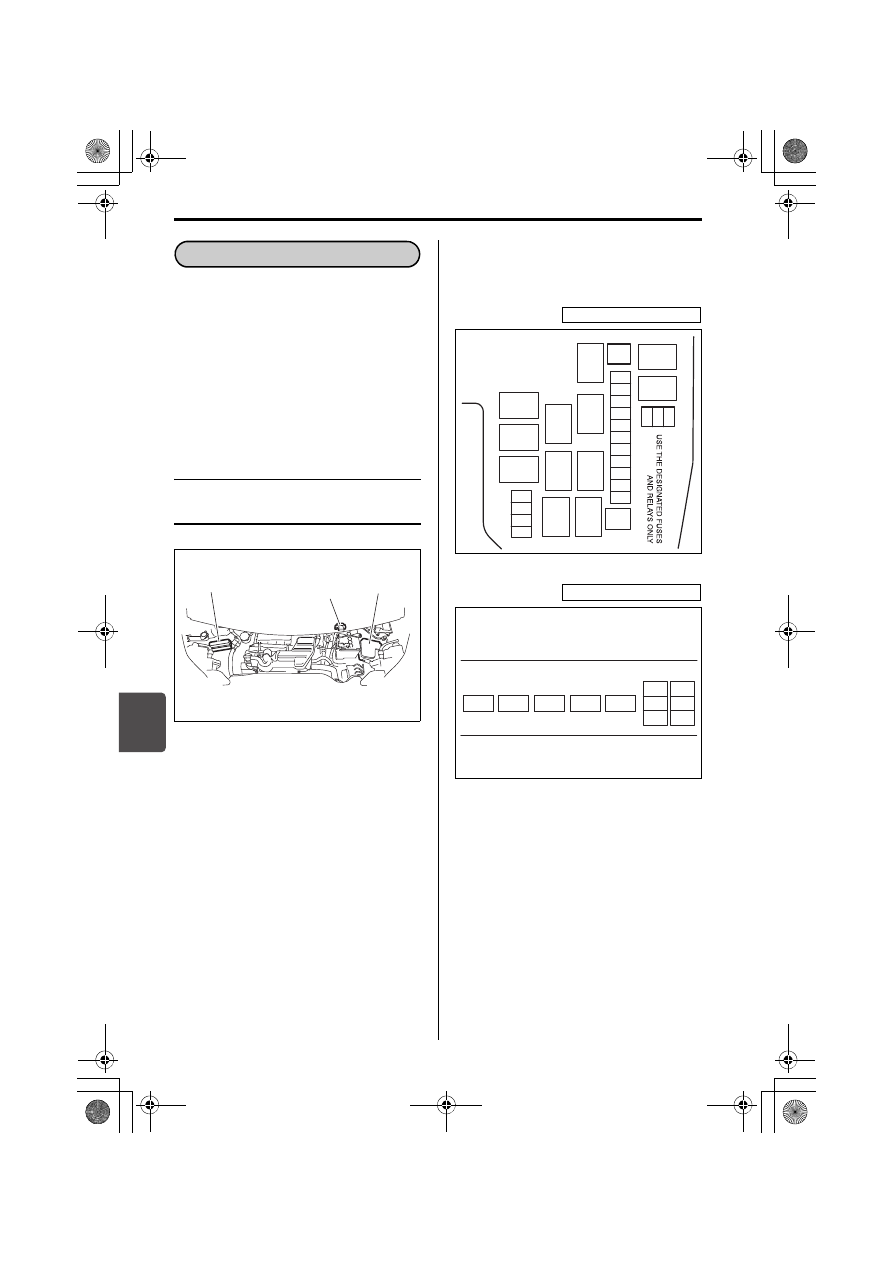

電気装置が作動しないときや、電球が切
れていないのにランプが点灯しないとき
は、ヒューズ切れが考えられます。

ヒューズは、エンジンルーム内と運転
席足元にあります。

装備仕様の違いにより、所定の位置に
ヒューズがない場合があります。ま
た、装備がなくてもヒューズだけがあ
る場合があります。

エンジンルーム内のヒューズ
位置

81M70132

■ リレーボックス内のヒューズ

ヒューズの表は、ボックスのふたの裏側
にあります。

81M70141

81M70150

(1) メインヒューズボックス
(2) リレーボックス No.1
(3) リレーボックス No.2

(タイプ別装備)

ヒューズ切れ

ヒューズが切れたときは

(1)

(2)

(3)

リレーボックス No.1

2

7
8
9

10
11
12

13

6

5

4

3

1

20 19 18

15

14

16
17

リレーボックス No.2

21
22
23

26

25

24

USE THE DESIGNATED FUSES

AND RELAYS ONLY

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/ヒューズ切れ

7-21

次の表は、各ヒューズが受け持つ主な
装備を表しています。

※1 S - エネチャージ非装備車
※2 S - エネチャージ装備車

位置

表示

容量

接続先名称

1

BAT2

30A

リレーボックス

No.2

2

PSD R

20A

パワースライド

ドア/スライド

ドアクローザー

(右)

3

PSD L

20A

パワースライド

ドア/スライド

ドアクローザー

(左)

4

RDTR

30A

ラジエーター

ファン

5

THR MOT 15A

スロットル

モーター

6

CPRSR

10A コンプレッサー

7

ABS SOL

25A

ABS

ソレノイド

8

H/L L

15A

ヘッドライト

(左)

9

H/L R

15A

ヘッドライト

(右)

10

ST2

30A

スターター

11

CVT

(※1)

15A

CVT

SUB BAT

(※2)

30A サブバッテリー

12

FI

(※1)

15A

燃料噴射装置

A-STOP

(※2)

10A

アイドリング

ストップ

コントローラー

13 ABS MOT 40A ABS モーター

14

FI2

15A

燃料噴射装置

15

16

THR

MOT2

15A

スロットル

モーター

17

18

IG COIL2

15A

イグニッション

コイル

19

METER2

10A

メーター

20

IG1 SIG2

10A

レーザー
レーダー

21

H/L

HI/SOL R

15A

ディスチャージ

ヘッドライト

(右)

22

H/L

HI/SOL L

15A

ディスチャージ

ヘッドライト

(左)

23

24

FOG

15A

フォグランプ

25

H/L HI

25A

ディスチャージ

ヘッドライト

26

位置

表示

容量

接続先名称

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/ヒューズ切れ

7-22

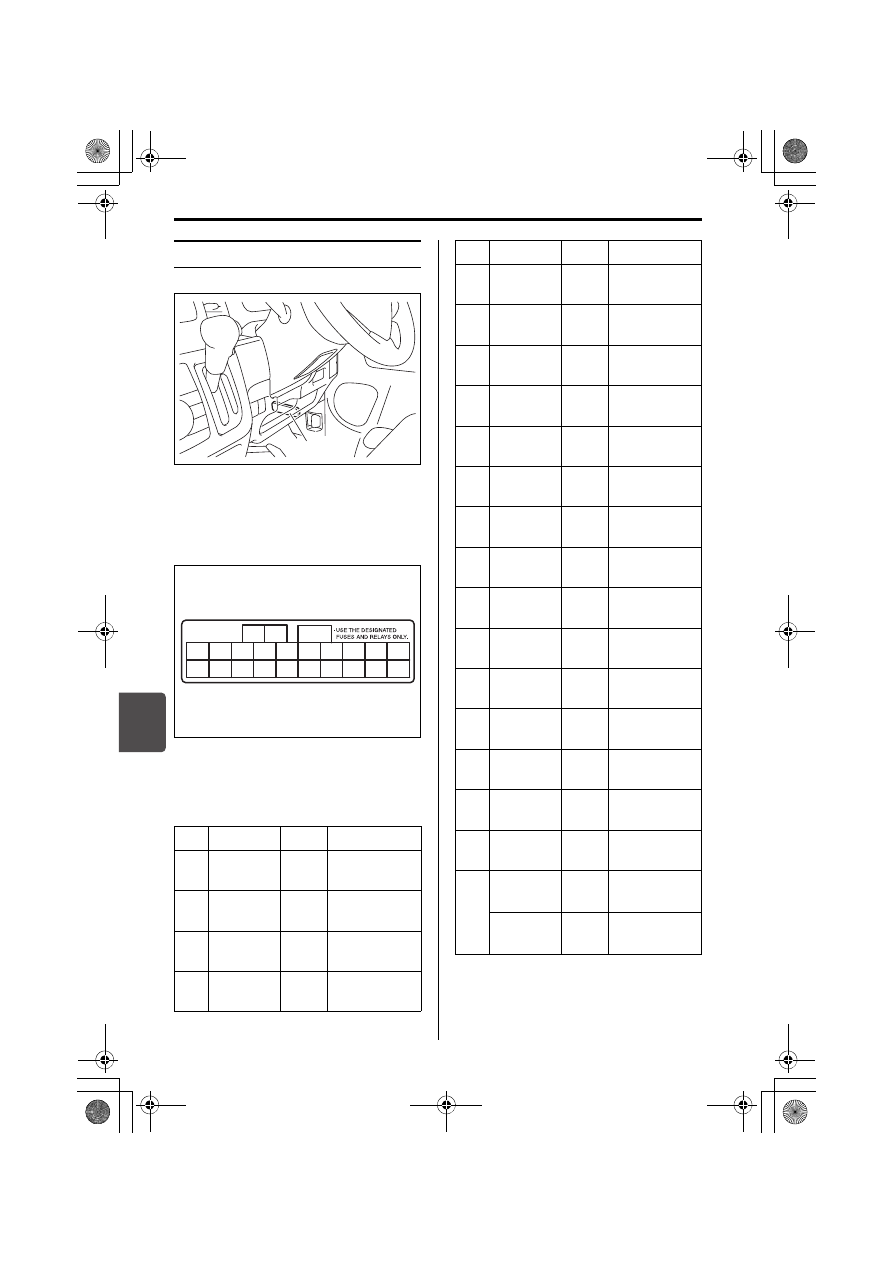

運転席足元のヒューズ

81M70160

ヒューズの表は、ヒューズの近くにあり
ます。

82K149

次の表は、各ヒューズが受け持つ主な
装備を表しています。

(1) 運転席足元のヒューズ

位置

表示

容量

接続先名称

1

ST

30A

スターター

2

RR WIP

10A

リヤワイパー

3

P/W

30A

パワー

ウインドー

4

注)

P/W T

20A

パワーウインドー

タイマー機能

(1)

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

5

BLW

25A

ブロワー

ファン

6

D/L

20A

ドアロック

7

HTR

10A

ヒーター

8

FR WIP

20A

フロント
ワイパー

9

RADIO

15A

ラジオ

10

STOP

10A

制動灯

11

BACK

10A

後退灯

12

A/B

10A

エアバッグ

13

ACC

15A

アクセサリー

ソケット

14

RR DEF

20A

リヤ

デフォッガー

15

STL

15A

電動ハンドル

ロック

16

BCM

10A

BCM

17

HORN

HAZ

15A

ホーン

非常点滅表示灯

18

TAIL

10A

尾灯

19

DOME

10A

室内灯

20

IG COIL
(※1)

15A

イグニッション

コイル

CVT

(※2)

15A

CVT

位置

表示

容量

接続先名称

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/ヒューズ切れ

7-23

※1 S - エネチャージ非装備車
※2 S - エネチャージ装備車

注)P/W  T のヒューズを外したり交換し

たりしたときは、はさみ込み防止機
構の初期設定を行なってください。
 3-32 ページ(はさみ込み防止

機構の初期設定が必要なとき)

ヒューズの点検・交換には、ヒューズ抜
き(低背ヒューズ用、市販品)および交
換用ヒューズ(別売り)が必要となりま
す。点検・交換の際は、スズキ販売店ま
たはスズキ代理店にご相談ください。

点検・交換のしかた

エンジンスイッチを

  (OFF)

にします。

エンジンルーム内のリレーボックス
では、ボックスのカバーを外しま
す。

故障の状況から、点検すべきヒュー
ズをヒューズの表で確認します。
ヒューズ抜き(市販品)をヒューズ
に差し込んで引き抜き、ヒューズが
切れていないか点検します。

切 れ て い る と き は、同 じ 容 量 の
ヒューズと交換します。

交換したヒューズがすぐに切れる
ときは、電気系統の故障が考えら
れます。スズキサービス工場で点
検を受けてください。

82K208

21

MTR

(※1)

10A

メーター

CONT

(※2)

10A

デュアルカメラ

ブレーキサポート

22

IG1 SIG

10A

パワー

ステアリング

23

ABS/ESP

10A

ABS/ESP

®

位置

表示

容量

接続先名称

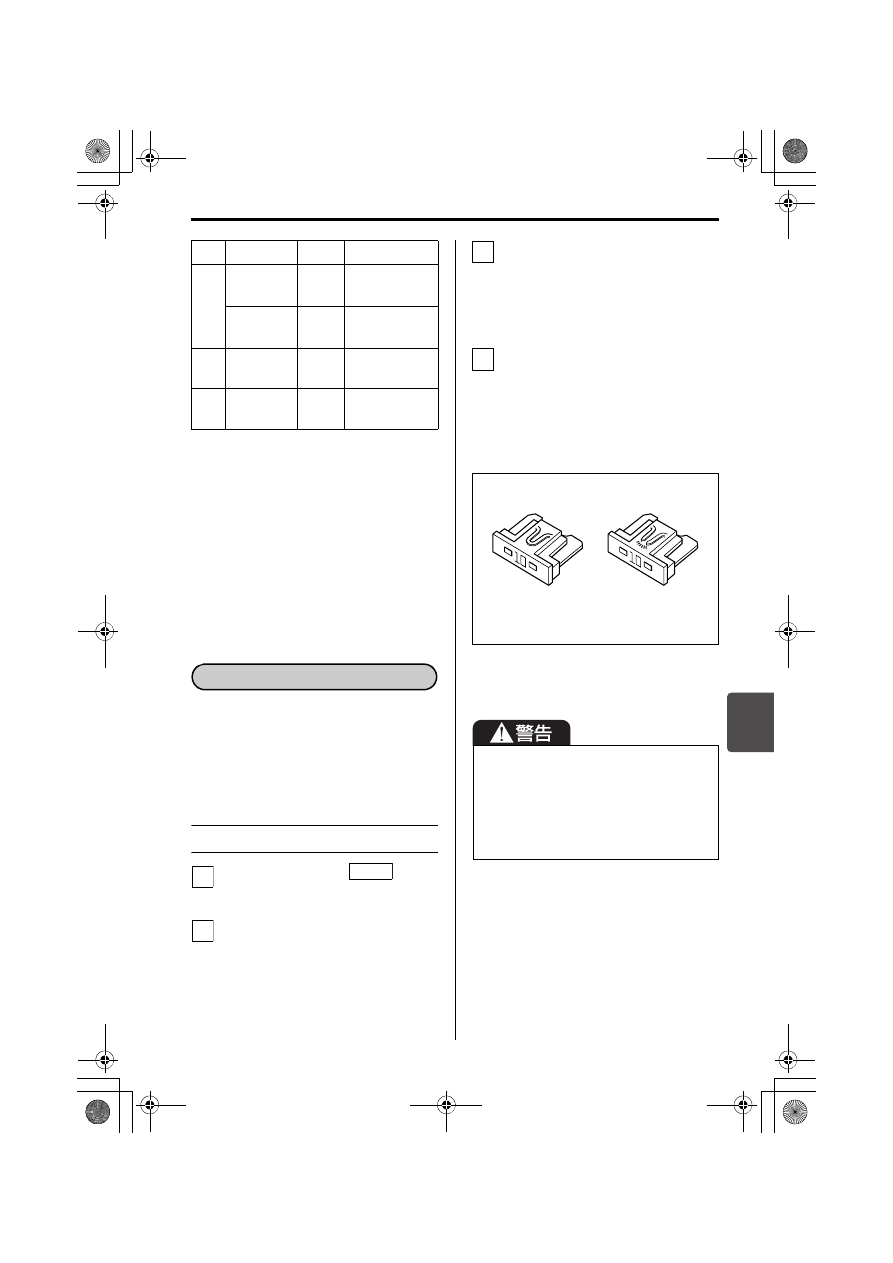

ヒューズの点検と交換

1

LOCK

2

(1) 正常なヒューズの例
(2) 切れたヒューズの例

ヒューズは、同じサイズで同じ容量の
ものと交換してください。サイズの違
うヒューズ、容量の大きいヒューズ、
針金、銀紙などを使用すると、配線が
焼損したり火災が発生したりする原因
となります。

3

4

(1)

(2)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/電球切れ

7-24

ライトやランプ、方向指示器/非常点滅
表示灯などを点灯または点滅させて、電
球切れがないか点検してください。

ヘッドライトなどのレンズ内
面のくもり

レンズ内面に大粒の水滴がついていると
きやランプ内に水がたまっているとき
は、スズキサービス工場で点検を受けて
ください。

電球が切れているときは、ワット数およ
び型式が同一の電球と交換してください。
電球のワット数および型式は、サービス
データ(8-4ページ)をご覧ください。

電球を交換しても点灯しない、または
すぐ切れるときは電気系統の故障が考
えられます。スズキサービス工場で点
検を受けてください。

制動灯はほかの人に見てもらうか、壁
などを利用して点検してください。

メーター内の方向指示器表示灯の点
滅が異常に速くなったときは、方向
指示器/非常点滅表示灯の電球切れ
が考えられます。

ヘッドライトやリヤコンビネーション
ランプなどは、ランプ内外の温度差に
より一時的にレンズ内面がくもること
がありますが、機能上の問題はありま
せん。(窓ガラスがくもるのと同じ現
象)

電球切れ

電球の点検

高電圧による感電のおそれがあるた
め、次の電球交換は絶対に行なわない
でください。交換の際は、スズキ販売
店またはスズキ代理店にご相談くださ
い。

ディスチャージ仕様車の下向きヘッ
ドライト(ディスチャージ電球)お
よび上向きヘッドライト(ハロゲン
電球)

ディスチャージ仕様車のヘッドライ

電球を交換するときは、次のことをお
守りください。

安全で平らな場所に駐車し、パーキ
ングブレーキをしっかりとかけてく
ださい。

エンジンを止め、各ランプを消灯さ
せ、エンジンや排気管、電球などが
十分に冷えてから行なってくださ
い。やけどのおそれがあります。

ハロゲン電球は高圧ガスを封入して
いるため、とくに慎重に扱ってくだ
さい。割れるとガラスが飛散して、
けがのおそれがあります。

電球を交換するときは

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/電球切れ

7-25

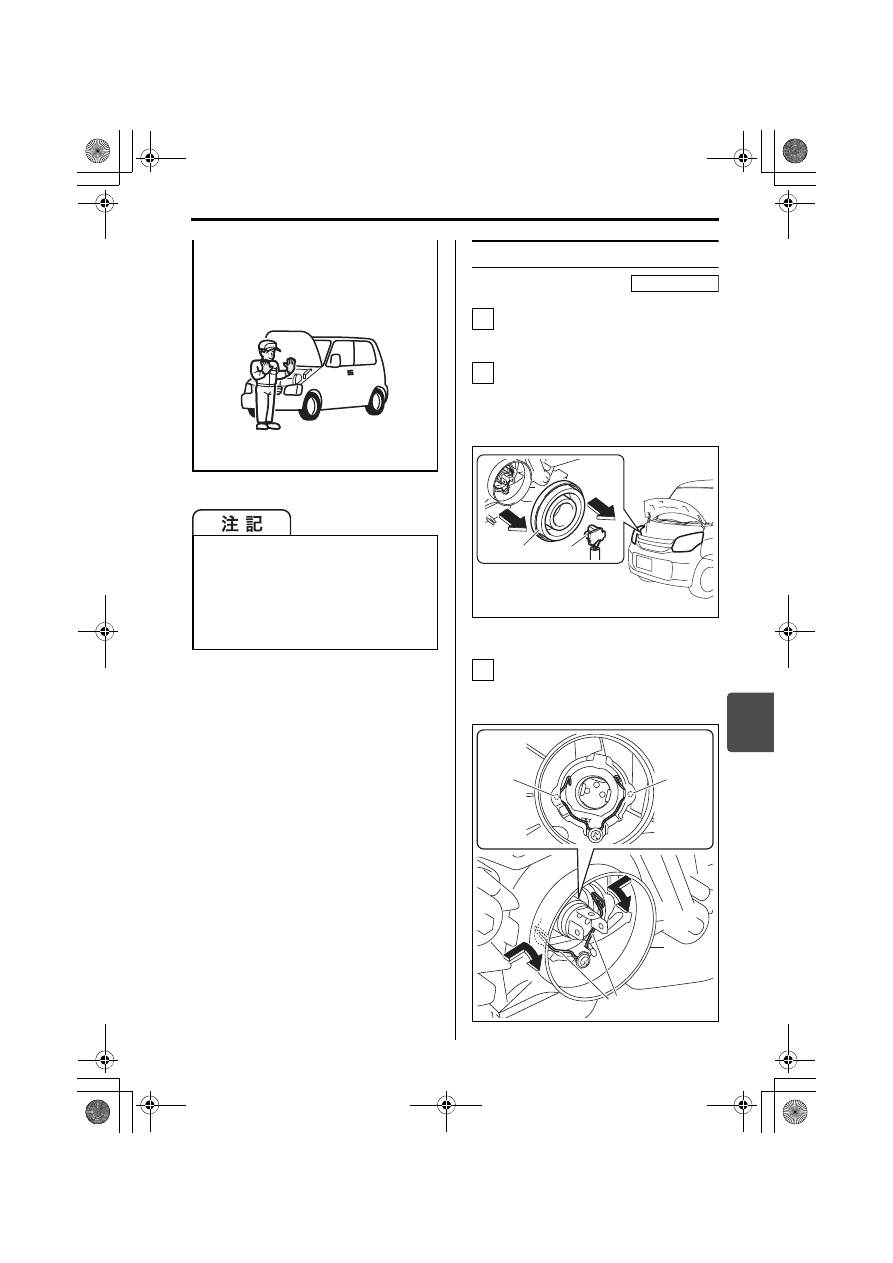

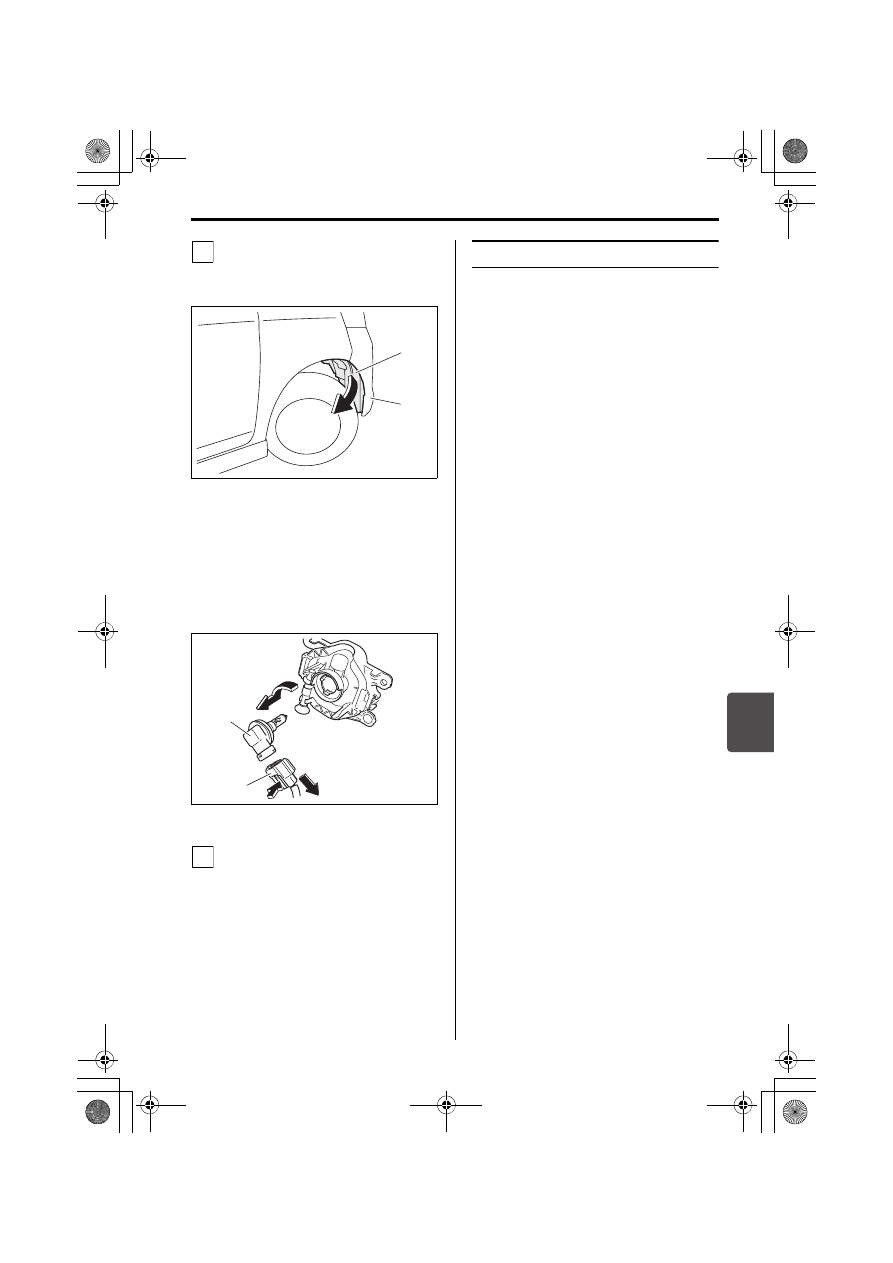

ハロゲンヘッドライト

ボンネットを開けます。
→ 5-3ページ(ボンネット)

カプラー(1)は、カプラー本体を
しっかり持って車両後方へまっすぐ
引いて外します。
ゴムカバー(2)は、引いて外します。

81M70171

両側にある止め金(3)を図の矢印
のように、中央に寄せながら手前に
倒して固定フック(4)から外します。

81M70181

車両の部品などで手や腕などをけが
しないよう、長袖の上着と手袋を着
用してください。

51K0180

ハロゲン電球を扱うときは、油脂類が
付着していない、きれいな手袋をはめ
てください。使用時電球が高温になる
ため、素手で扱ってガラス部分に油な
どが付着すると、発熱による早期電球
切れを起こすおそれがあります。

タイプ別装備

1

2

(1)

(2)

3

(3)

(4)

(4)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/電球切れ

7-26

電球を外し、新しい電球と交換しま
す。

81M70191

交換後は、外したときと逆の手順で
もとにもどします。

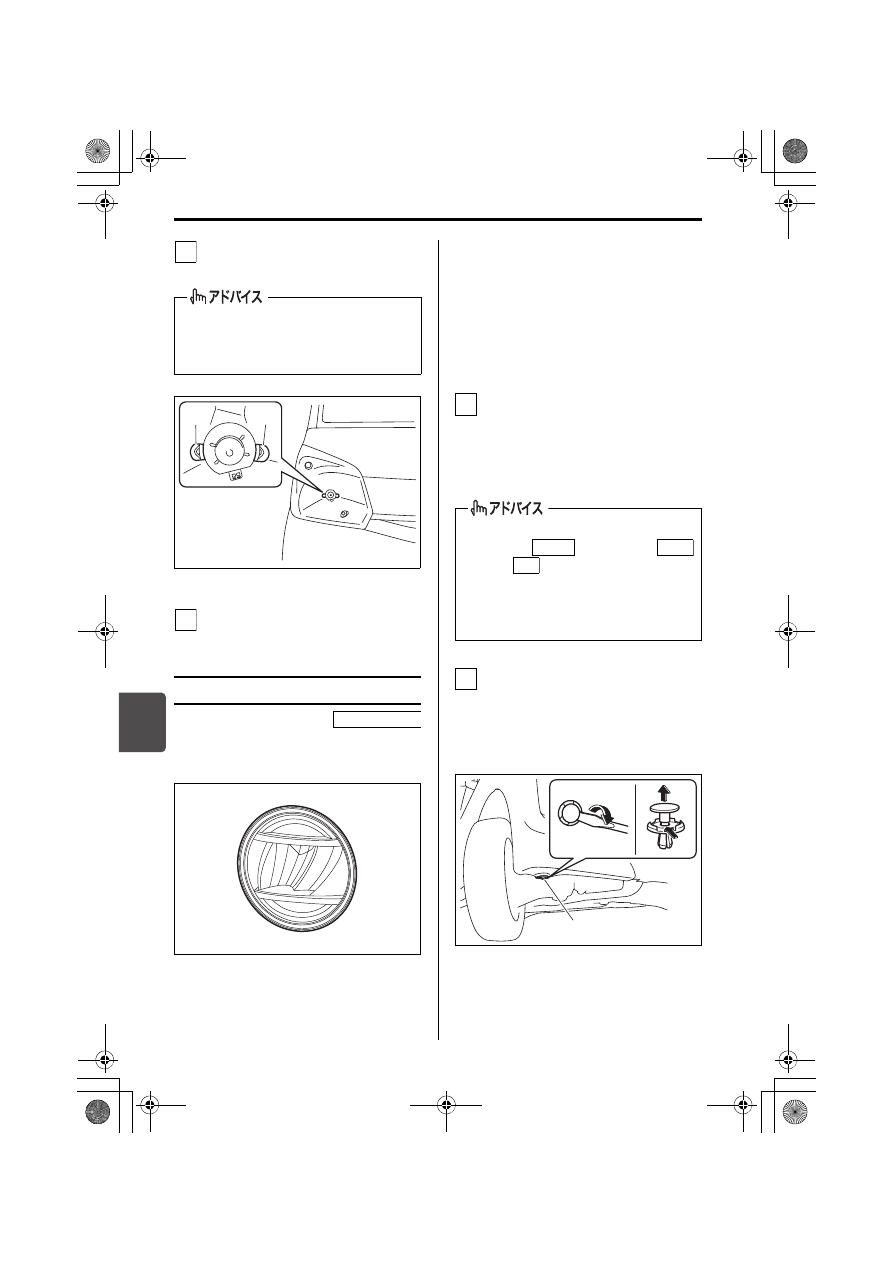

フォグランプ

■ LED電球の場合

54M3302

前図のフォグランプは非分解式のため、
電球のみの交換はできません。ランプ本
体の 交 換 と な り ます。点 検・交 換 の 際
は、スズキ販売店またはスズキ代理店に
ご相談ください。

■ ハロゲン電球の場合

交換作業のスペースを確保します。

エンジンをかけ、交換する電球側
と同じ方向にハンドルをいっぱい
にまわします。

エンジンを停止します。

フェンダー内のカバーを一部外しま
す。

バ ン パ ー 底 部 の ク リ ッ プ(1)
は、マ イ ナ ス ド ラ イ バ ー(市 販
品)でこじって外します。

81M70360

止め金の固定状態は、電球近くの穴
(5)を通して車両前方からも確認で
きます。

4

(5)

(5)

5

タイプ別装備

ハンドルロックは通常、エンジンス
イッチを

 (OFF) から

または

 にしたときに解除されま

す。

エンジンをかけるとハンドル操作が
軽くなります。

1

LOCK

ACC

ON

2

(1)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/電球切れ

7-27

フ ェ ン ダ ー 内 の カ バ ー(2)を め
くって内側から電球を外し、新しい
電球と交換します。

81M70370

カプラー(4)は、ツメを押しな
がら外します。

カプラーを外したあとに電球(ソ
ケット一体式)(5)を、反時計
方向にまわして外します。

81M70382

交換後は、外したときと逆の手順で
もとにもどします。

フェンダー内のカバーは、バン
パーの内側に入れます。

非分解式ランプ

次のランプは非分解式のため、電球のみ
の交換はできません。ランプ本体の交換
となります。点検・交換の際は、スズキ
販売店またはスズキ代理店にご相談くだ
さい。

制動灯/尾灯

方向指示器/非常点滅表示灯(フェン
ダーまたはドアミラー)

ハイマウントストップランプ

LEDイルミネーション

車幅灯(スペーシアカスタム)

LEDフォグランプ

(3) バンパー

3

(2)

(3)

(5)

(4)

4

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/電球切れ

7-28

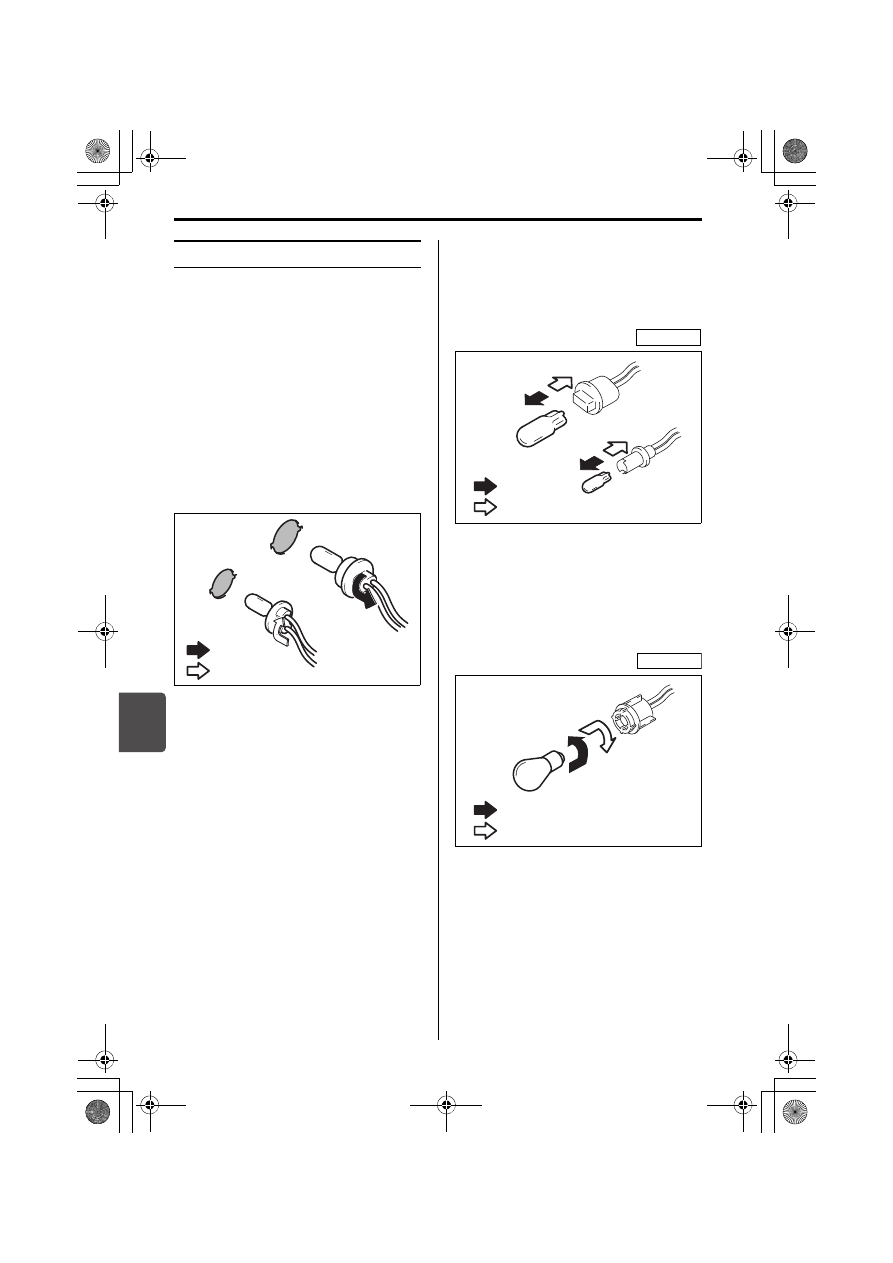

そのほかの一般的な電球

電球ソケットおよび電球の取り外し/取
り付けは、次の方法で行ないます。

■ 電球ソケットの取り外し/取

り付け

ソケットをランプ本体から取り外すと
きは、ソケットを反時計方向にまわし
て引き抜きます。

取り付けるときは、ソケットをランプ
本体の切り欠きにあわせて差し込み、
時計方向にまわします。

72M2038

■ 電球の取り外し/取り付け

2つのタイプがあります。

A タイプは、図のように抜き差しする
だけです。

81M70290

Bタイプは、次のようになります。
・取り外すときは、電球を押しながら

反時計方向にまわします。

・取り付けるときは、電球を押しなが

ら時計方向にまわします。

81M70300

՘ɝ۶Ȫ

՘ɝ͇Ȥ

Aタイプ

΍

՘ɝ۶Ȫ

՘ɝ͇Ȥ

Bタイプ

΍

՘ɝ۶Ȫ

՘ɝ͇Ȥ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/電球切れ

7-29

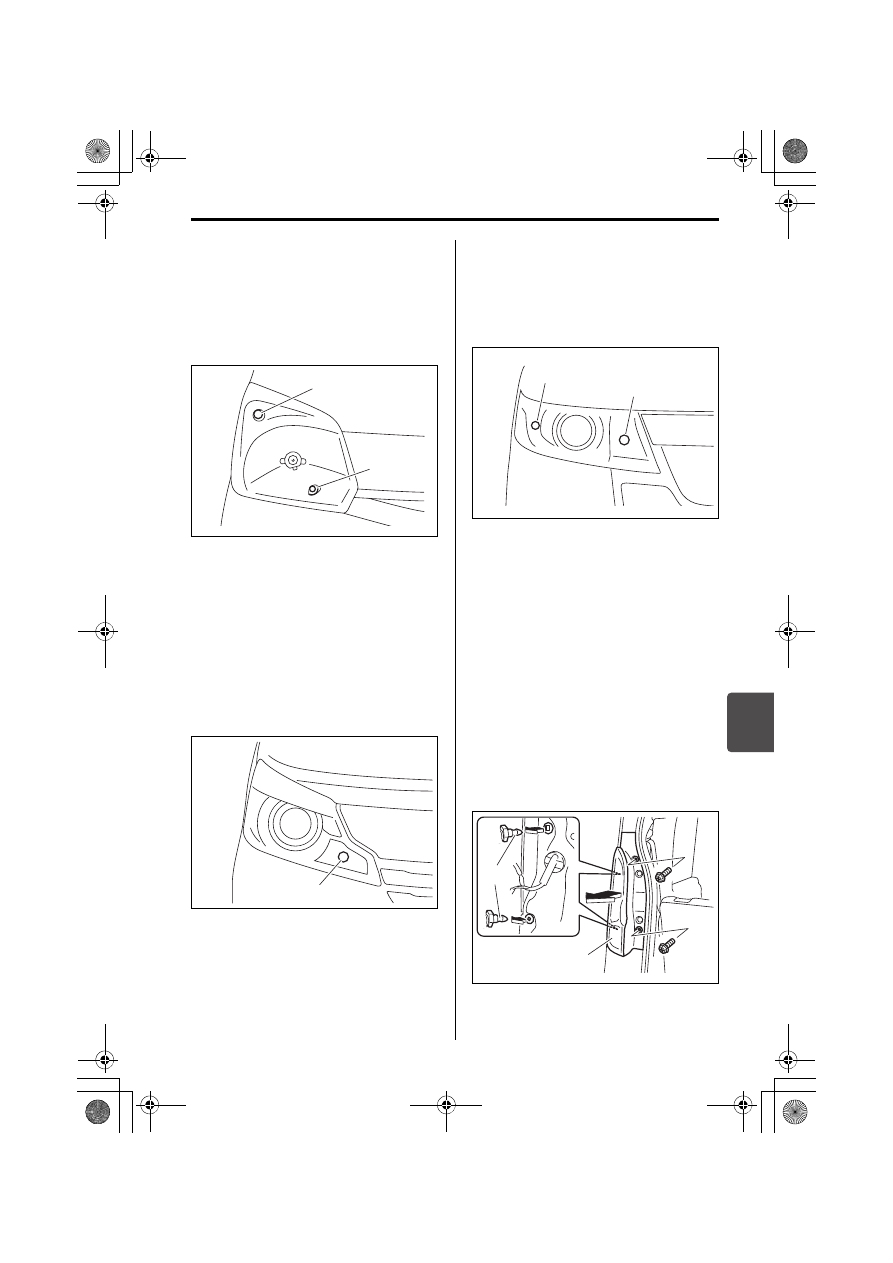

■ スペーシアカスタムおよびス

ペーシアカスタム Z 以外の車
幅灯、方向指示器/非常点滅
表示灯(前面)

ボンネットを開け、エンジンルーム内か
ら交換します。

81M70201

■ スペーシアカスタムの方向指

示器/非常点滅表示灯(前面)

ボンネットを開け、エンジンルーム内か
ら交換します。

81M70391

■ スペーシアカスタム Z の車幅

灯、方向指示器/非常点滅表示
灯(前面)

ボンネットを開け、エンジンルーム内か
ら交換します。

81M70420

■ 方向指示器/非常点滅表示灯

(後面)

バックドアを開け、リヤコンビネーショ
ンランプ全体を外してから交換します。

ボルト 2 個は、プラスドライバー(市
販品)などで外します。

ランプ本体は、車両の後方へまっすぐ
引いてクリップ(2)2か所を引き抜い
て外します。

81M70230

(1) 車幅灯(Aタイプ)
(2) 方向指示器/非常点滅表示灯

(前面、 Bタイプ)

(1) 方向指示器/非常点滅表示灯

(前面、Bタイプ)

(2)

(1)

(1)

(1) 車幅灯(Aタイプ)
(2) 方向指示器/非常点滅表示灯
  (前面、 Aタイプ)

(1) 方向指示器/非常点滅表示灯

(後面、Aタイプ)

(1)

(2)

(2)

(1)

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     21      22      23      24     ..
