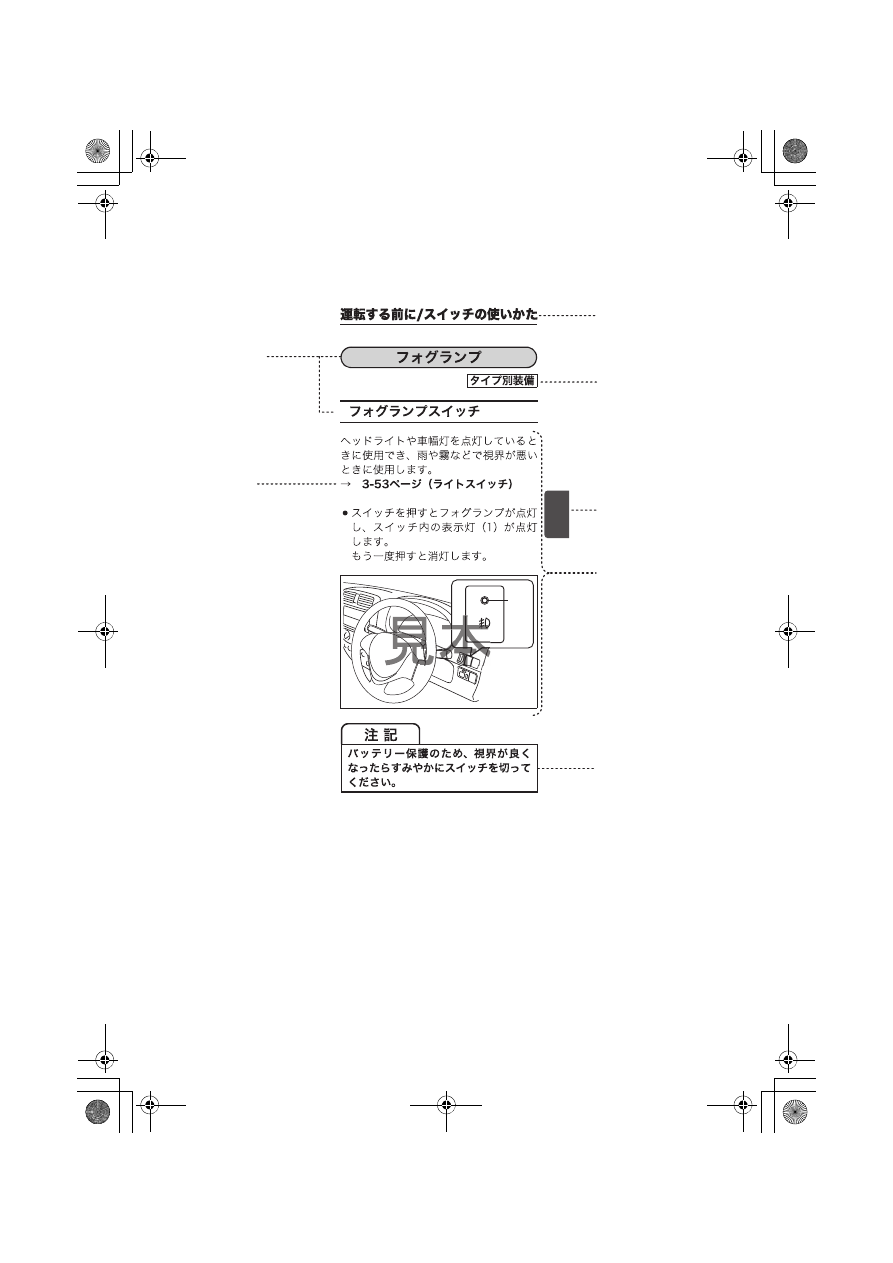

本ページは見本を使って本書の基本的な読みかたを説明しています。

(1)

ʉɮʒʵ

᪡࠙ȾɛɝԖҝȪ
ȹȗɑȬǿ

Վྃа

ᩜᣵȬɞю߁ȟᜤ
ᢐȨɟȹȗɞʤ˂
ʂȽȼɥಘюȪȹ
ȗɑȬǿ

ʢʍʊ˂

ʤ˂ʂɁю߁ɥಘ
юȪȹȗɑȬǿ

ʉɮʡҝᚽ϶

ȝ᡾Ɂɺʶ˂ʓȽ
ȼȾɛɝᚽ϶Ɂ఍
ིȟႱȽɞ̜ɥᇉ
ȪȹȗɑȬǿ

ቛႭհ

յቛɁႭհɥಘю
ȪȹȗɑȬǿ

ឬ֖ˁา৙ˁา
ᜤˁɬʓʚɮʃ

Ұʤ˂ʂɥȝᝣɒ
ȢȳȨȗǿ

଩ͽᛵᬻ

ᚽ϶Ɂ՘੥ȗȞȲ
Ƚȼɥᝢ஥Ȫȹȗ
ɑȬǿ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

お知りになりたいことをさがすときは

次のような方法で検索されますと、すばやくさがせます。

■ タイトルからさがす



総合目次



各章のはじめの目次



ヘッダー

■ 取り付け位置、警告灯・表示灯からさがす



イラスト目次 → 1-2ページ

■ ブザー音からさがす



警告ブザーが鳴ったときは → 1-16ページ

■ 名称からさがす



さくいん → 9-1ページ

■ 4WD車特有の記載をさがす



4WD車を運転するときは → 2-27ページ



4WD車 → 4-32ページ



タイヤチェーン → 6-12ページ



けん引してもらうときは → 7-27ページ

■ オイルや、交換部品をさがす



お車との上手なつきあいかた → 6-1ページ



万一のとき → 7-1ページ



サービスデータ → 8-1ページ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ご愛車に関するメモ

記入される記号・番号は、車検証、IDプ
レートをご覧ください。

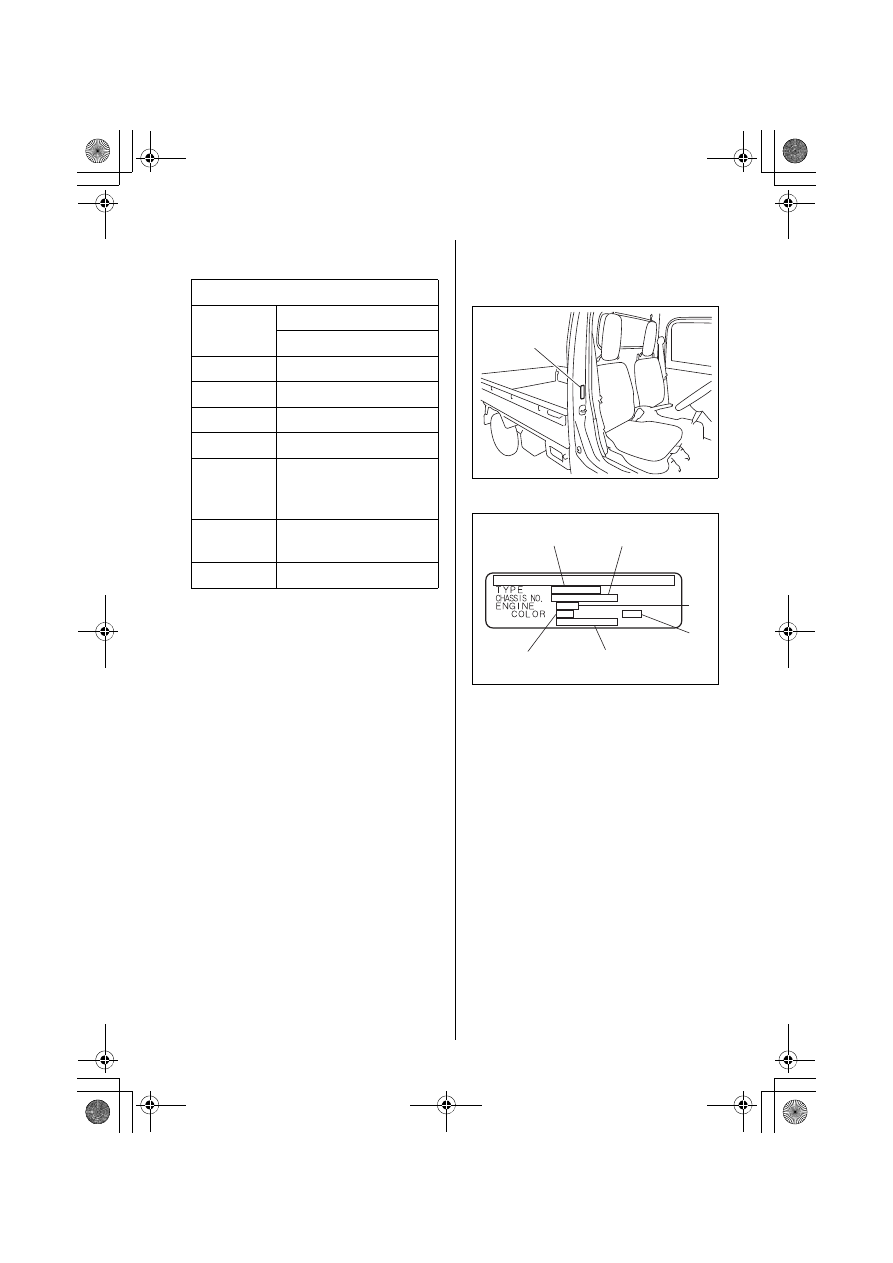

IDプレート（1）

運転席ドアを開いた所に貼付してありま
す。

82M00010

81M00020

ご愛車のメモ

車名および

車両型式

車名：

型式：

車台番号

エンジン型式 R06A型

車体色記号

営業機種記号

トランス

ミッション

□マニュアルミッション
□オートマチックミッション
□オートギヤシフト

ナンバープレート

（車両番号）

ご購入年月日年月日

(2) 車両型式

(3) 車台番号

(4) エンジン型式

(5) 車体色記号

(6) 車体色と内装色の組み合わせコード
(7) 機種記号

(1)

(2)

(3)

(4)

(6)

(5)

(7)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

この車には、車両の制御や操作に関する
データを記録するコンピュータが装備さ
れており、主に以下のデータを記録しま
す。

データの種類について



エンジンの回転数など、エンジンの状
態



ギヤポジションなど、変速機の状態



アクセル、ブレーキ、シフトポジショ
ンなど、操作の状態



各種コンピュータシステムの故障に関
する情報



SRSエアバッグ作動に関する情報

（イベントデータレコーダー（EDR）

に記録されます。EDR は Event Data
Recorderの略です。）

データの開示について

スズキおよびスズキが委託した第三者
は、コンピュータに記録されたデータ
を、車両の故障診断・研究開発・品質の
向上などを目的に取得・利用することが
あります。
なお、スズキおよびスズキが委託した第
三者は、次の場合を除き、取得したデー
タを第三者へ開示・提供しません。



お車の使用者の同意がある場合



法令、裁判所命令そのほか法的強制力
のある要請に基づく場合



統計的な処理を行なうなど、使用者や
車両が特定できないように加工した
データを、研究機関などに提供する場
合



お車のタイプにより、記録される
データは異なります。



会話などの音声は記録しません。



使用条件などにより、データが記録
されない場合があります。

データの記録について

-------------------------------------------------------------------------------------------------------------------------------------------------------------

クイックガイド/イラスト目次

1-2

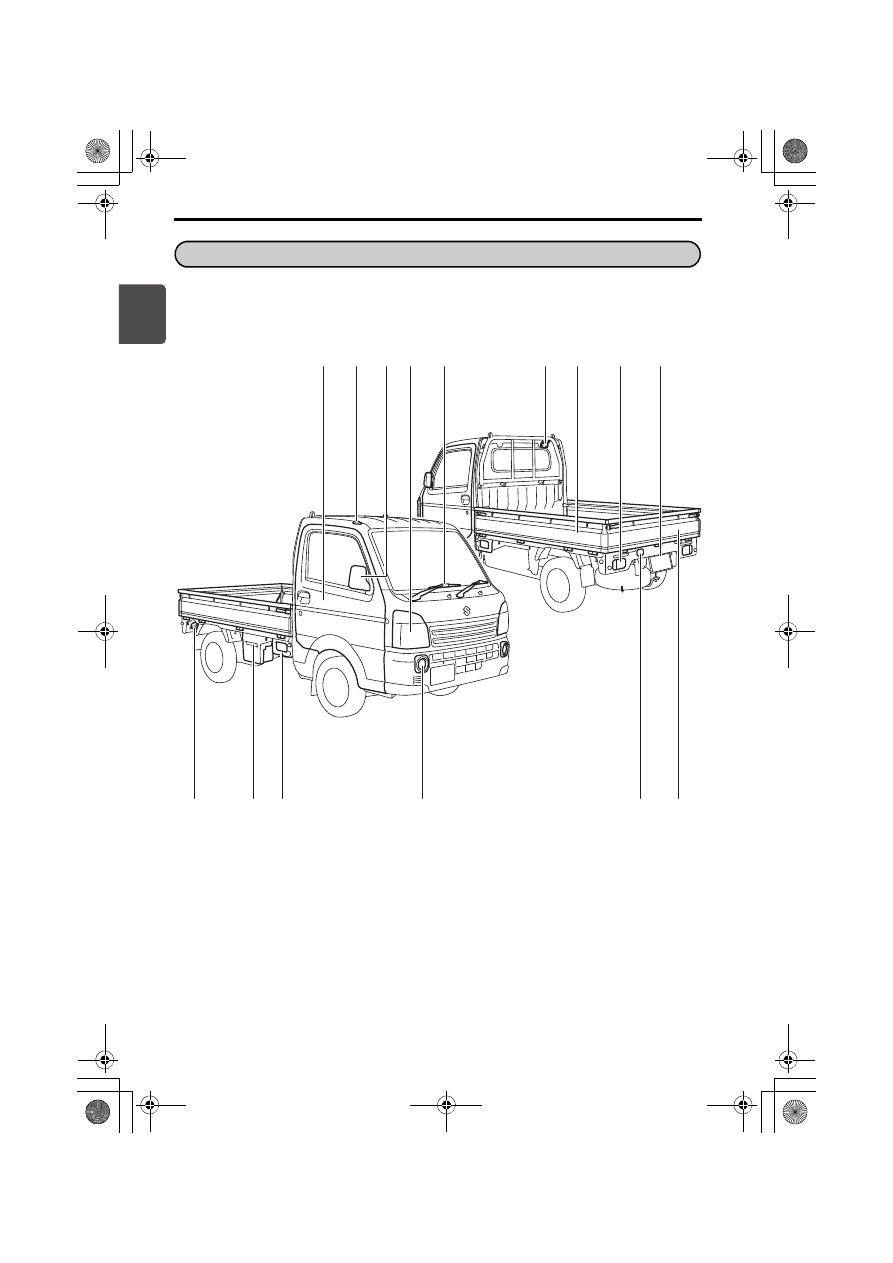

■ 外観

82M10010

お車のタイプにより、異なる装備も含んでいます。

クイックガイド
1. イラスト目次

イラスト目次

(1)

(10)

(11) (12)

(13)

(14) (15)

(2)

(4)

(5)

(6) (7)

(8)

(9)

(3)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

クイックガイド/イラスト目次

1-3

（1）ドア･･･････････････････････････････････････ 3-3

（2）アンテナ･･･････････････････････････････････ 5-8

（3）ドアミラー･･･････････････････････････････ 3-13

（4）ヘッドライト･････････････････････････････ 3-49

（5）フロントワイパー･････････････････････････ 3-53

（6）作業灯スイッチ･･･････････････････････････ 3-54

（7）サイドゲート･････････････････････････････ 3-11

（8）リヤコンビネーションランプ･･･････････････ 7-23

（9）番号灯･･･････････････････････････････････ 7-23

（10）燃料給油口（フューエルキャップ）･･･････････ 5-14

（11）バッテリーカバー･････････････････････････ 7-13

（12）荷台ステップ･････････････････････････････ 5-18

（13）フォグランプ･････････････････････････････ 3-50

（14）後退灯･･･････････････････････････････････ 7-23

（15）リヤゲート･･･････････････････････････････ 3-10

-------------------------------------------------------------------------------------------------------------------------------------------------------------

クイックガイド/イラスト目次

1-4

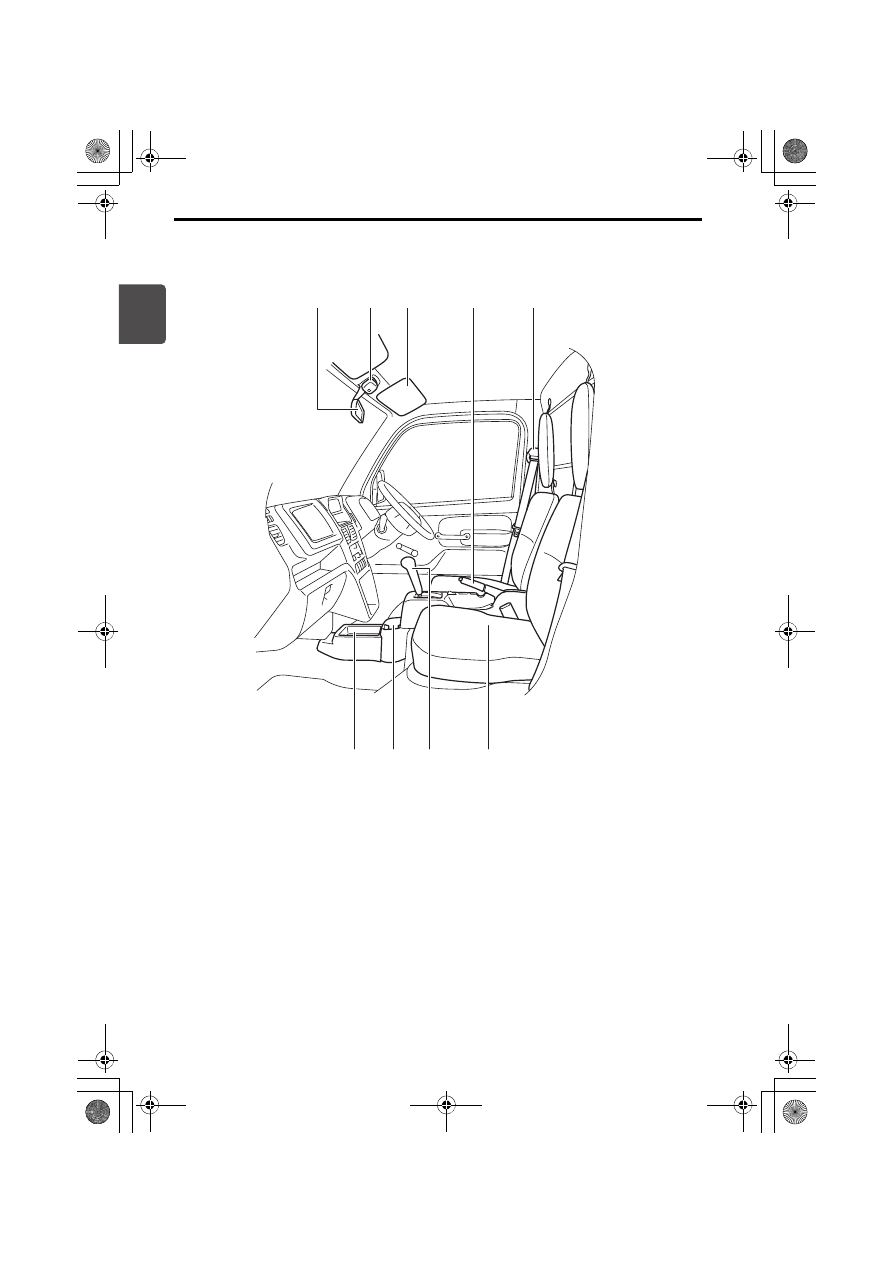

■ 内装1

82M10020

お車のタイプにより、異なる装備も含んでいます。

(2)

(3)

(4)

(5)

(1)

(6)

(7)

(9)

(8)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

クイックガイド/イラスト目次

1-5

（1）ルームミラー･････････････････････････････ 3-12

（2）室内灯･･･････････････････････････････････ 5-20

（3）サンバイザー･････････････････････････････ 5-19

（4）パ−キングブレ−キ･････････････････････････ 4-6

（5）シートベルト･････････････････････････････ 3-14

（6）フロアトレー･････････････････････････････ 5-24

（7）ドリンクホルダー･････････････････････････ 5-23

（8）セレクトレバー

（オートマチック車・オートギヤシフト車）

･･･････････････････････････････････････ 4-8、4-17

チェンジレバー（マニュアル車）･･･････････････ 4-6

クラッチスタートシステム（マニュアル車）･････ 4-4

（9）シート･･･････････････････････････････････ 3-13

-------------------------------------------------------------------------------------------------------------------------------------------------------------

クイックガイド/イラスト目次

1-6

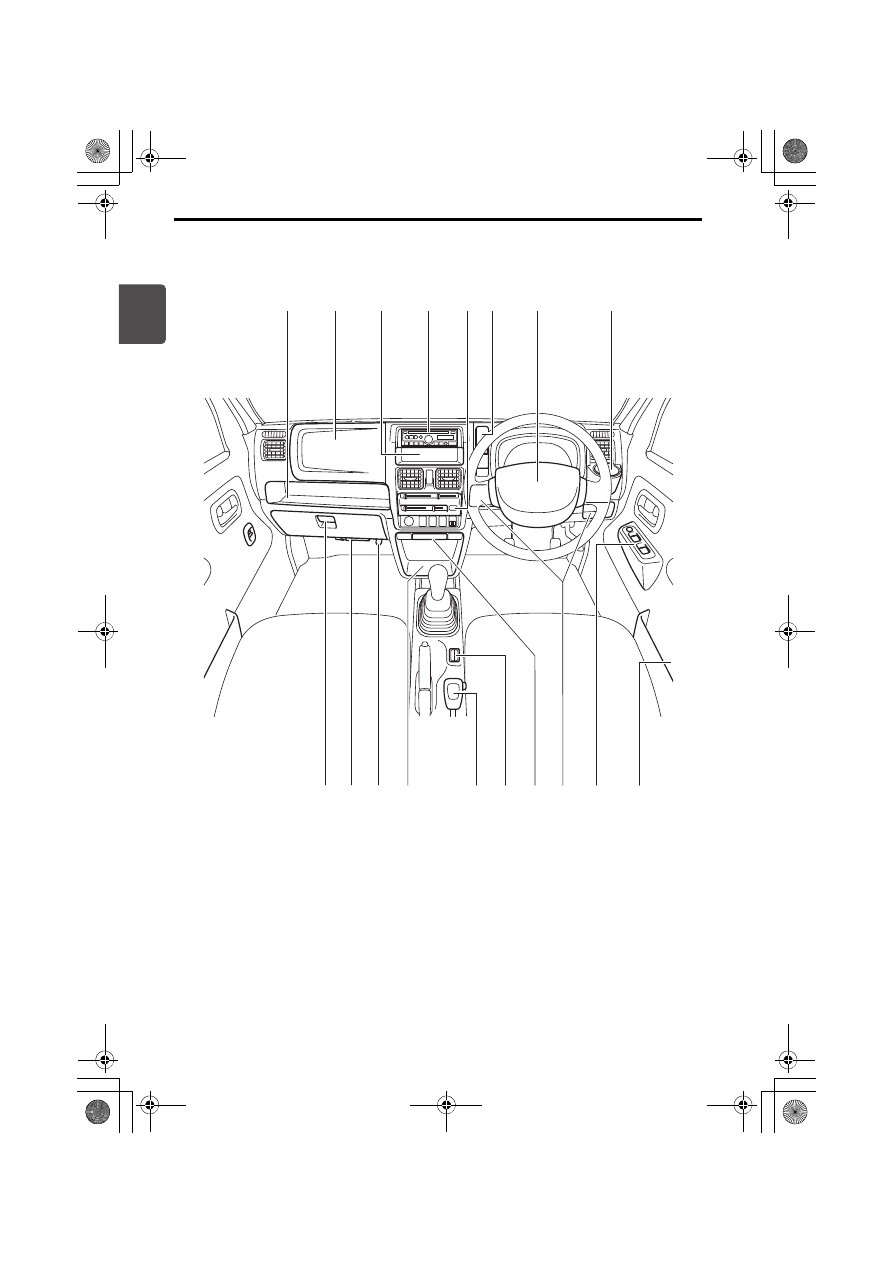

■ 内装2

82M10030

お車のタイプにより、異なる装備も含んでいます。

(1)

(2)

(4)

(8)

(7)

(15)

(14)

(13)

(18)

(17)

(12)

(16)

(3)

(5) (6)

(9) (10)(11)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

クイックガイド/イラスト目次

1-7

（1）インパネトレー（助手席）･･･････････････････ 5-21

（2）助手席SRSエアバッグ･････････････････････ 3-26

（3）インパネボックス･････････････････････････ 5-21

（4）オーディオ･････････････････････････････････ 5-8

（5）エアコン、ヒーター･･････････････････････････ 5-2

（6）ペンホルダー･････････････････････････････ 5-21

（7）運転席SRSエアバッグ･････････････････････ 3-25

ホーンスイッチ･･･････････････････････････ 3-54

（8）ドリンクホルダー（運転席）･････････････････ 5-23

（9）グローブボックス･････････････････････････ 5-22

（10）発炎筒･･･････････････････････････････････ 7-25

（11）ショッピングフック･･･････････････････････ 5-25

（12）インパネアンダーポケット･････････････････ 5-21

（13）4WD切替えレバー････････････････････････ 4-32

（14）コインホルダー･･･････････････････････････ 5-25

（15）灰皿･････････････････････････････････････ 5-24

（16）インパネポケット･････････････････････････ 5-21

（17）パワーウインドースイッチ･･･････････････････ 3-6

（18）ドアポケット･････････････････････････････ 5-24

-------------------------------------------------------------------------------------------------------------------------------------------------------------

クイックガイド/イラスト目次

1-8

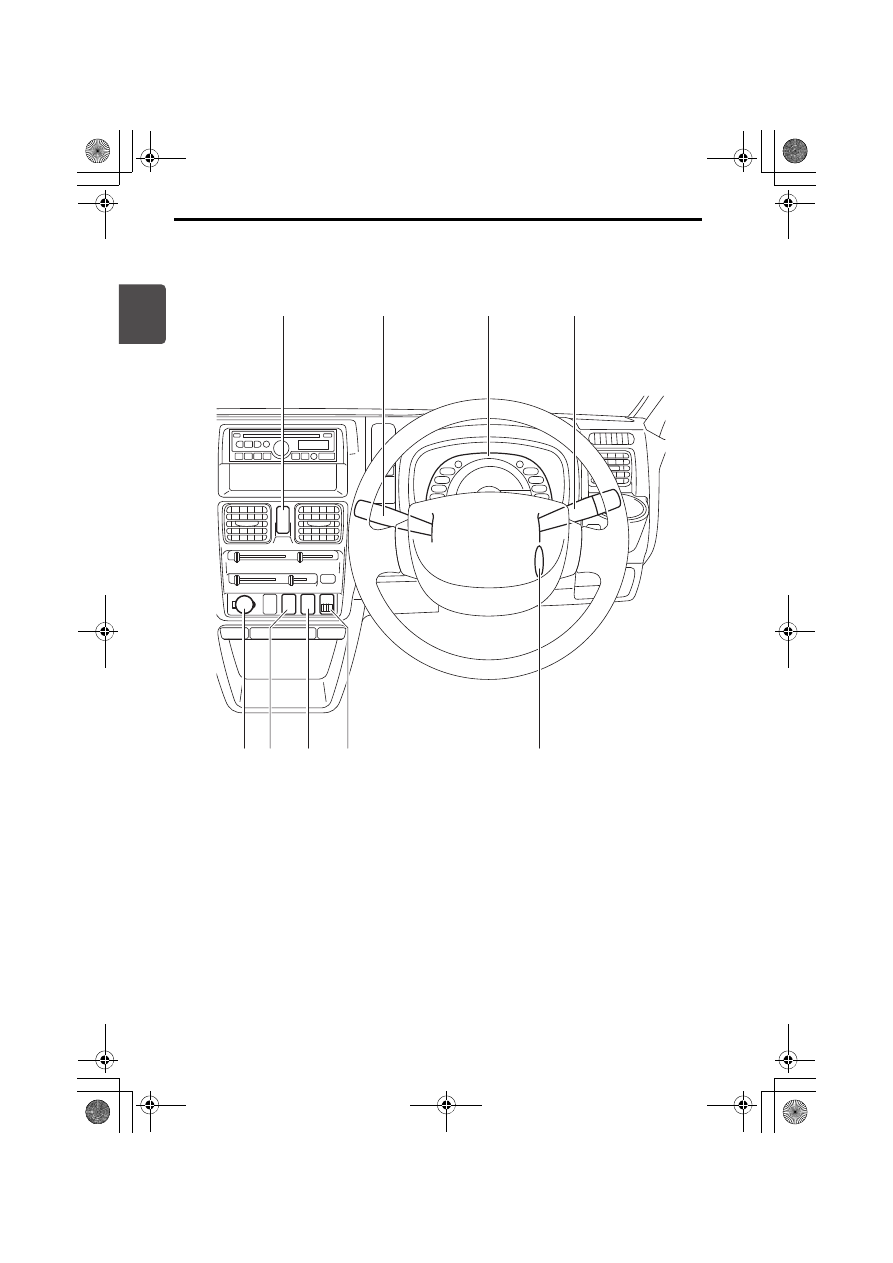

■ 運転席まわり

82M10041

お車のタイプにより、異なる装備も含んでいます。

(1)

(3)

(4)

(6)

(9)

(8)

(5)

(2)

(7)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

クイックガイド/イラスト目次

1-9

（1）非常点滅表示灯スイッチ･･･････････････････ 3-52

（2）ワイパー／ウォッシャースイッチ･･･････････ 3-52

（3）メーター･････････････････････････････････ 3-32

警告灯・表示灯････････････････････････････ 3-37

（4）ライトスイッチ･･･････････････････････････ 3-49

方向指示器スイッチ･･･････････････････････ 3-51

（5） 4WDスイッチ････････････････････････････ 4-36

デフロックスイッチ･･･････････････････････ 4-35

（6）フォグランプスイッチ･････････････････････ 3-50

（7）光軸調整ダイヤル･････････････････････････ 3-50

（8）エンジンスイッチ･････････････････････････ 4-2

（9）アクセサリーソケット･･･････････････････････ 5-26

-------------------------------------------------------------------------------------------------------------------------------------------------------------

クイックガイド/イラスト目次

1-10

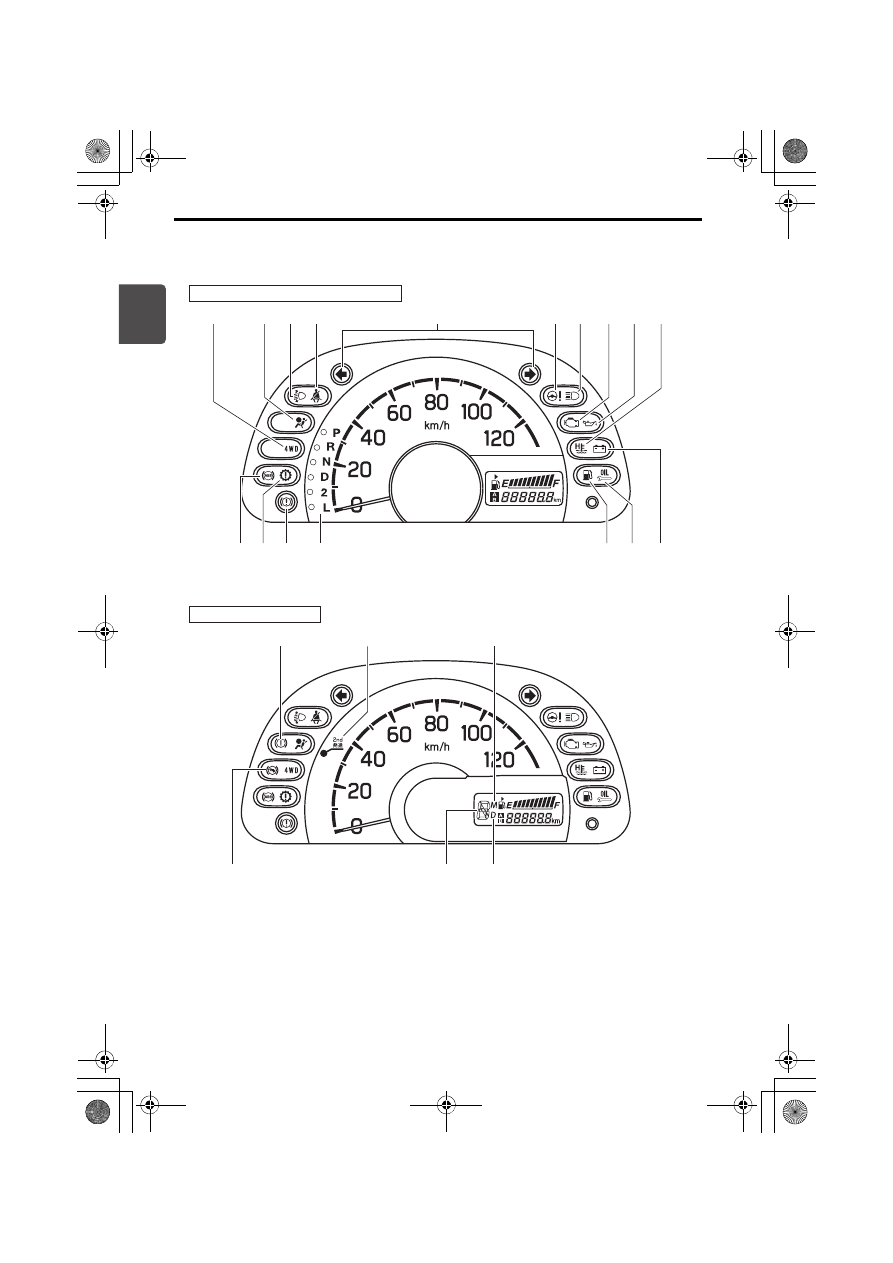

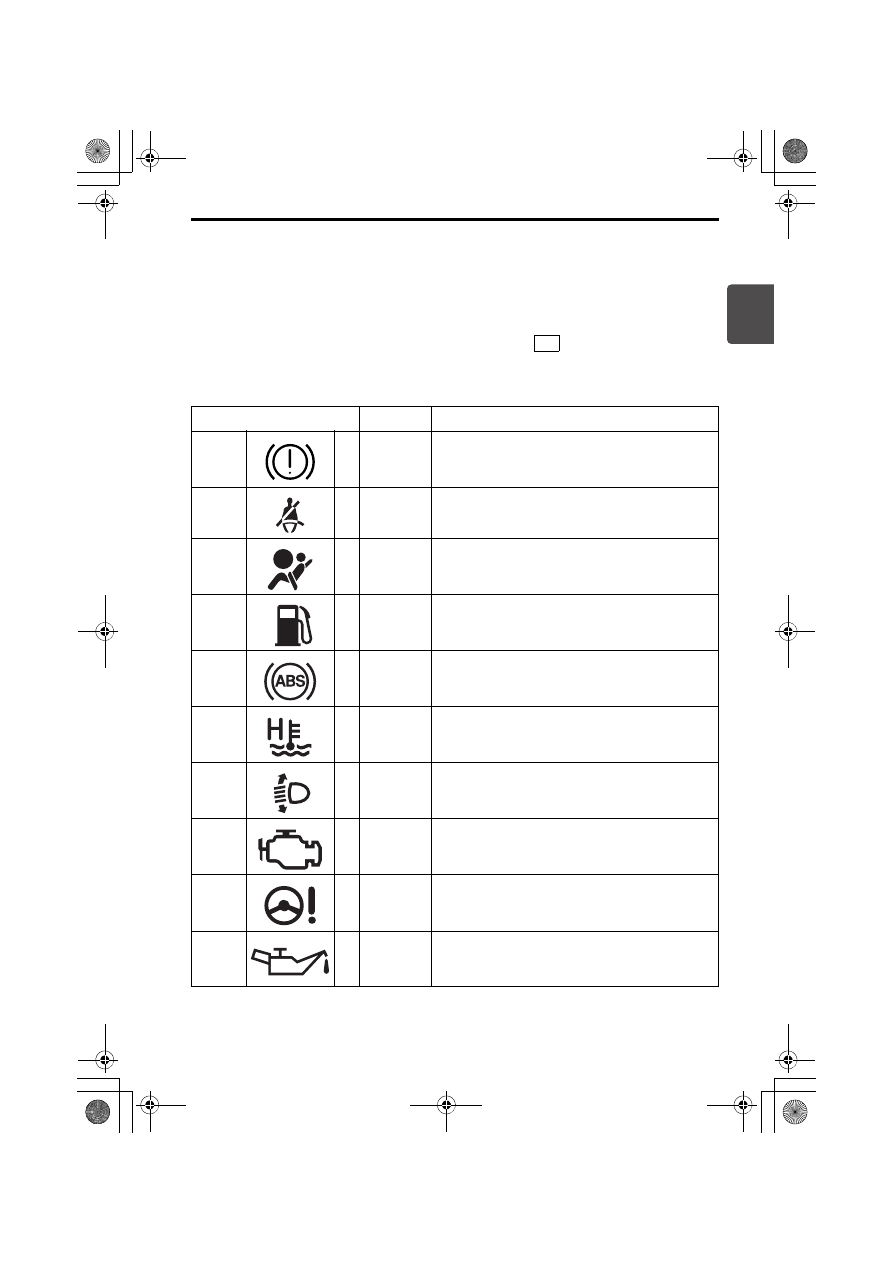

■ 警告灯・表示灯

82M10054

お車のタイプにより、異なる装備も含んでいます。

(2)

(15)

(19)

(9)

(8)

(6)

(10)

(20)

(4)

(11)

(3)

(13)

(17)

(7)

(22)

(18)

(1) (16)

(5) (12)

(14)

(23)(24) (21)

マニュアル車・オートマチック車

オートギヤシフト車

-------------------------------------------------------------------------------------------------------------------------------------------------------------

クイックガイド/イラスト目次

1-11



警告灯が点灯または点滅し続けた場合は、車両またはシステムの異常が考え
られます。次の参照先をよくお読みのうえ、スズキサービス工場で点検を受
けてください。
→ 3-37ページ（警告灯・表示灯の見かた）



※ 印の警告灯・表示灯は、エンジンスイッチを

にしたときに初期点灯

するのが正常です。点灯しない場合は、スズキサービス工場で点検を受けて
ください。

警告灯

色

警告灯名

（1）

※

赤

ブレーキ警告灯

（2）

赤

シートベルト警告灯

（3）

※

赤

SRSエアバッグ警告灯

（4）

オレンジ燃料残量警告灯

（5）

※

オレンジ

ABS警告灯
（ABS装備車）

（6）

※

赤

水温警告灯

（7）

※

オレンジ

オートレベリング警告灯
（タイプ別装備）

（8）

※

オレンジエンジン警告灯

（9）

※

オレンジパワーステアリング警告灯

（10）

※

赤

油圧警告灯

-------------------------------------------------------------------------------------------------------------------------------------------------------------
