Suzuki Baleno (2017 year). Manual japanese - part 2

1

クイックガイド/イラスト目次

1-10

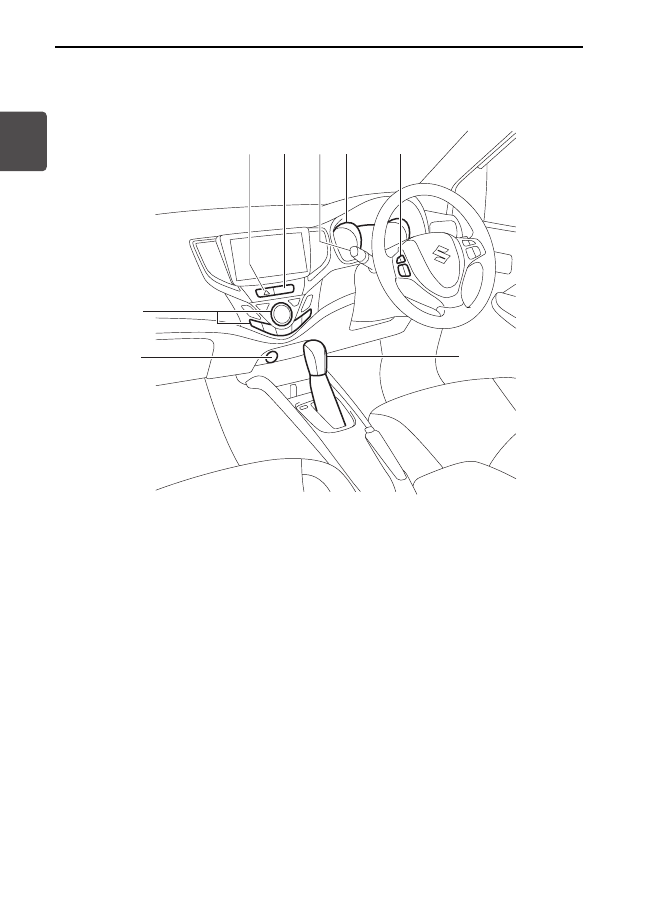

■ 視点C

68PJ10005

お車のタイプにより、異なる装備も含んでいます。

(2)

(1)

(3) (4)

(5)

(6)

(7)

(8)

1

クイックガイド/イラスト目次

1-11

（1） セキュリティアラームインジケーター  ･･･････  3-16

（2） 非常点滅表示灯スイッチ  ･･････････････････  3-111

（3） ワイパー／ウォッシャースイッチ  ･･････････  3-111

（4） メーター  ･････････････････････････････････  3-59

（5） ステアリングオーディオスイッチ  ･･･････････  5-35

（6） エアコン、ヒーター  ････････････････････････  5-19

（7） アクセサリーソケット  ･･･････････････････････ 5-9

（8） セレクトレバー  ･･･････････････････････････  4-16

1

クイックガイド/イラスト目次

1-12

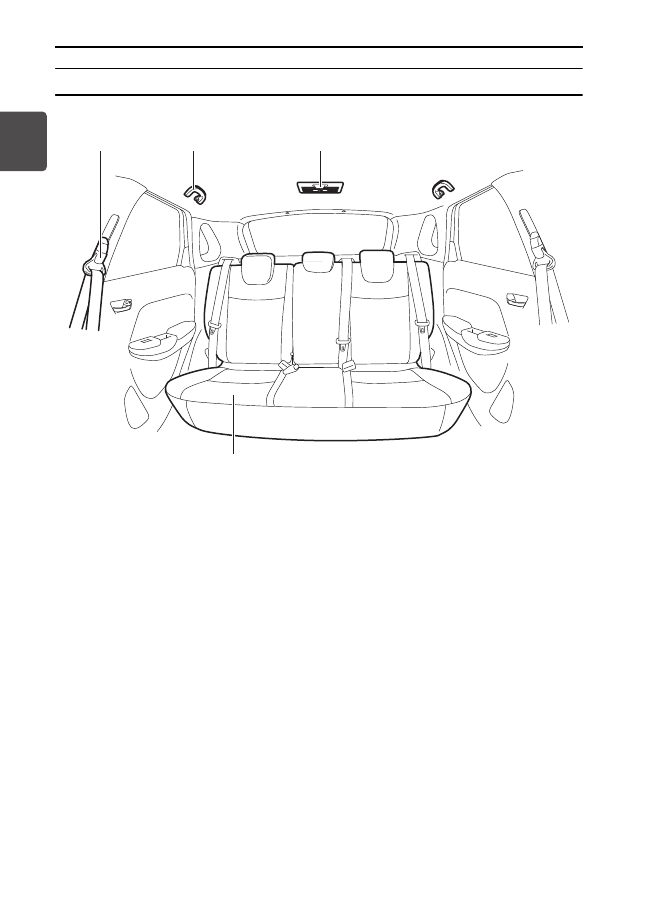

内装（後面）

68PJ10006

お車のタイプにより、異なる装備も含んでいます。

(1)

(2)

(3)

(4)

1

クイックガイド/イラスト目次

1-13

（1） シートベルト  ･････････････････････････････  3-33

（2） アシストグリップ  ･････････････････････････  5-15

（3） 室内灯  ･････････････････････････････････････ 5-7

（4） 後席シート  ･･･････････････････････････････  3-30

1

クイックガイド/イラスト目次

1-14

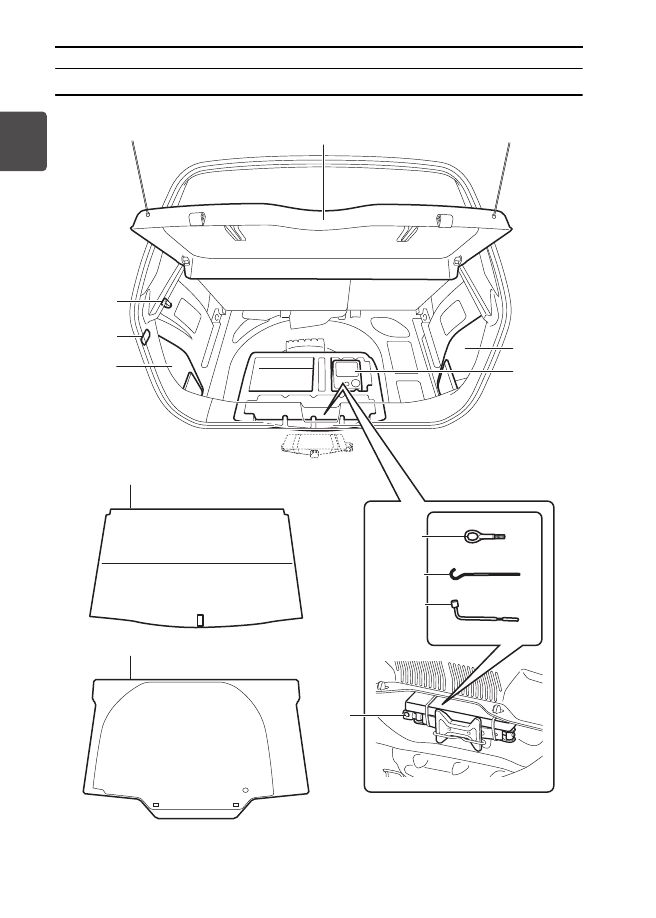

荷室

68PJ10007

お車のタイプにより、異なる装備も含んでいます。

(10)

(4)

(4)

(1)

(2)

(3)

(5)

(11)

(8)

(7)

(9)

(6)

1

クイックガイド/イラスト目次

1-15

（1） ラゲッジシェルフ（荷室カバー）  ･････････････  5-16

（2） ラゲッジルームランプ  ･･･････････････････････ 5-8

（3） ショッピングフック（ラゲッジサイド）  ･･･････  5-16

（4） ラゲッジポケット  ･････････････････････････  5-14

（5） タイヤパンク応急修理セット  ･････････････････ 7-3

（6） ジャッキ  ･････････････････････････････  7-2、7-11

（7） けん引フック  ･････････････････････････････  7-34

（8） ジャッキバー  ･･･････････････････････････････ 7-2

（9） ホイールレンチ  ･････････････････････････････ 7-2

（10）ラゲッジボード  ･･･････････････････････････  5-17

（11）ラゲッジフロアカーペット  ･････････････････  5-18

1

クイックガイド/イラスト目次

1-16

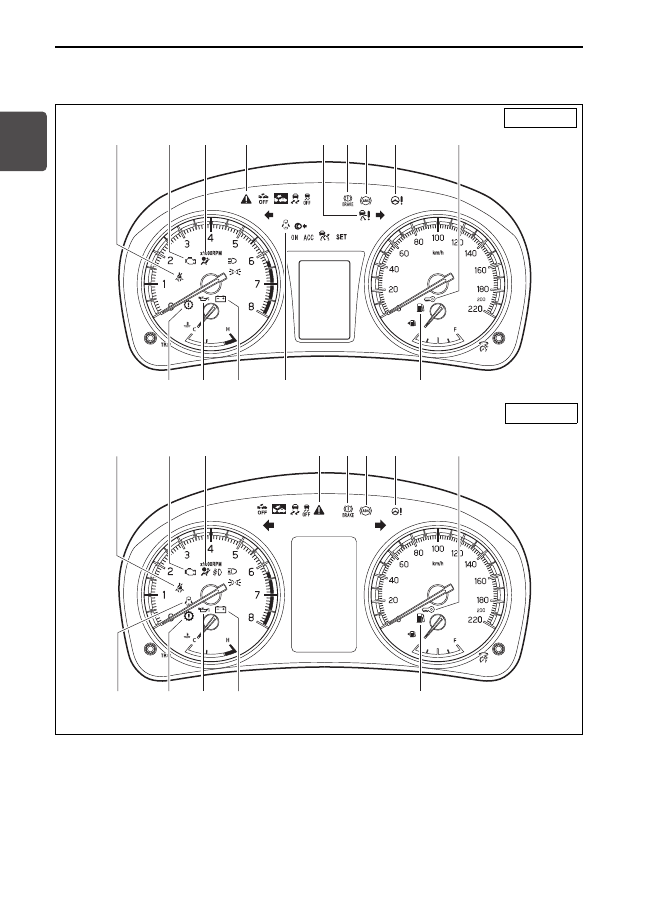

■ 警告灯

68PJ10010

お車のタイプにより、異なる装備も含んでいます。

(4)

(13)

(14)

(7)

(8)

(1) (5)

(9)

(12)

(6)

(10)

(11)

(3)

(2)

(4)

(13)

(7)

(8)

(1) (5)

(9)

(6)

(10)

(12)

(11)

(3)

(2)

Aタイプ

Bタイプ

1

クイックガイド/イラスト目次

1-17

•

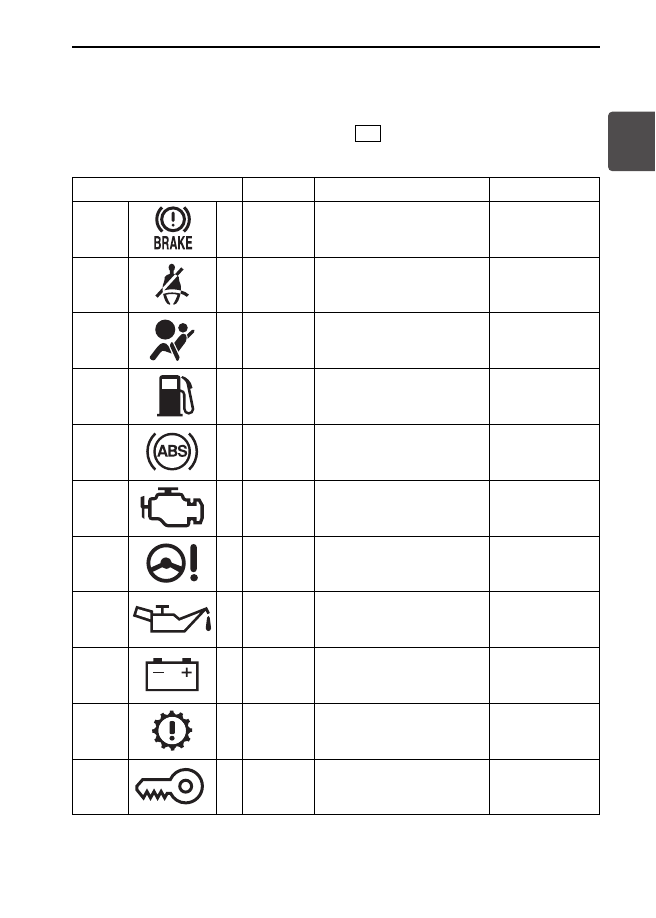

警告灯が点灯または点滅し続けた場合は、車両またはシステムの異常が考え
られます。参照先の内容をよくお読みのうえ、スズキサービス工場で点検を
受けてください。

•

※ 印の警告灯は、エンジンスイッチを

  にしたときに初期点灯するのが

正常です。点灯しない場合は、スズキサービス工場で点検を受けてください。

警告灯

色

警告灯名

参照先

（1）

※

赤

ブレーキ警告灯

3-62ページ

（2）

赤

シートベルト警告灯

3-63ページ

（3）

※

赤

SRSエアバッグ警告灯

3-64ページ

（4）

オレンジ 燃料残量警告灯

3-65ページ

（5）

※

オレンジ ABS警告灯

3-66ページ

（6）

※

オレンジ エンジン警告灯

3-66ページ

（7）

※

オレンジ パワーステアリング警告灯

3-67ページ

（8）

※

赤

油圧警告灯

3-68ページ

（9）

※

赤

充電警告灯

3-68ページ

（10）

※

オレンジ トランスミッション警告灯

3-69ページ

（11）

※

オレンジ イモビライザー警告灯

3-69ページ

ON

1

クイックガイド/イラスト目次

1-18

（12）

赤

半ドア警告灯

3-69ページ

（13）

※

オレンジ マスターウォーニング

3-70ページ

（14）

オレンジ

アダプティブクルーズコン
ト ロ ー ル シ ス テ ム 警 告 灯
（タイプ別装備）

3-70ページ

警告灯

色

警告灯名

参照先

1

クイックガイド/イラスト目次

1-19

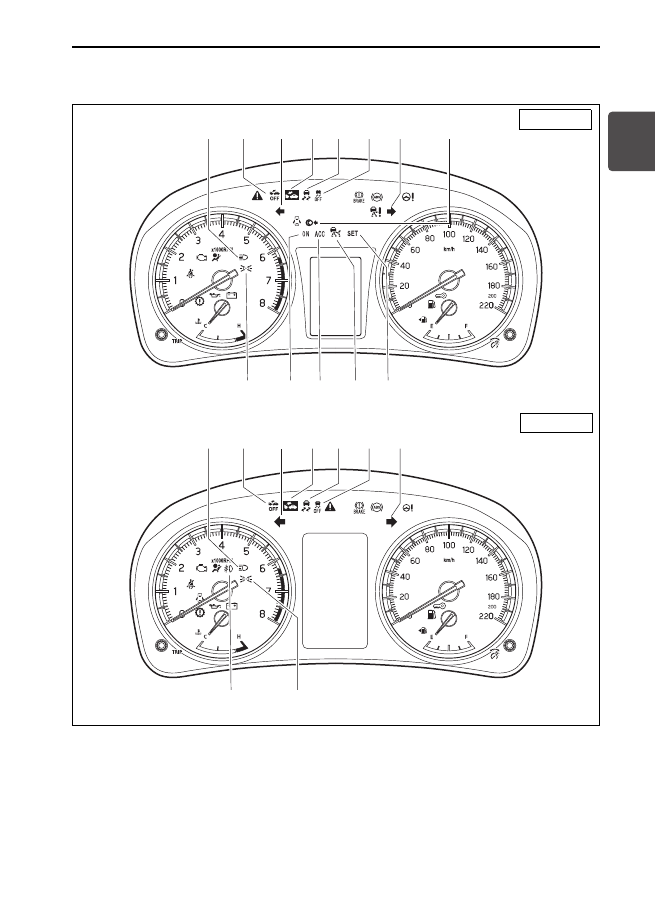

■ 表示灯

68PJ10012

お車のタイプにより、異なる装備も含んでいます。

(15)

(15)

(19) (18)

(17)

(16)

(21)

(20)

(23)

(22)

(24)

(26) (27)

(15)

(15)

(19) (18)

(25)

(17)

(16) (23)

(24)

Aタイプ

Bタイプ

1

クイックガイド/イラスト目次

1-20

•

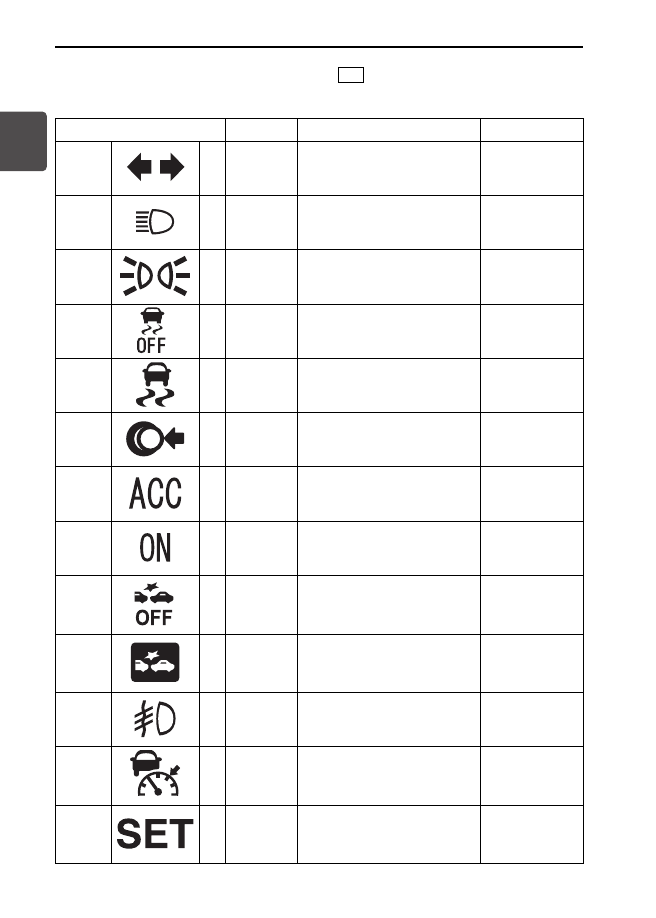

※ 印の表示灯は、エンジンスイッチを

  にしたときに初期点灯するのが

正常です。点灯しない場合は、スズキサービス工場で点検を受けてください。

表示灯

色

表示灯名

参照先

（15）

緑

方向指示器表示灯

3-71ページ

（16）

青

ヘッドライト上向き
（ハイビーム）表示灯

3-71ページ

（17）

緑

ライト点灯表示灯

3-71ページ

（18）

※

オレンジ ESP

®

 OFF表示灯

3-71ページ

（19）

※

オレンジ ESP

®

作動表示灯

3-72ページ

（20）

緑

プッシュ表示灯
（タイプ別装備）

3-72ページ

（21）

オレンジ

ACC表示灯
（タイプ別装備）

3-73ページ

（22）

オレンジ

IG ON表示灯
（タイプ別装備）

3-73ページ

（23）

※

オレンジ

レーダーブレーキサポート II
（RBSII) OFF表示灯

3-74ページ

（24）

※

オレンジ

レーダーブレーキサポート II
（RBSII) 作動表示灯

3-74ページ

（25）

緑

フォグランプ点灯表示灯
（タイプ別装備）

3-75ページ

（26）

緑

アダプティブクルーズコン
トロールシステム作動表示
灯（タイプ別装備）

3-75ページ

（27）

緑

アダプティブクルーズコン
トロールシステム車速設定
表示灯（タイプ別装備）

3-75ページ

ON

1

クイックガイド/イラスト目次

1-21

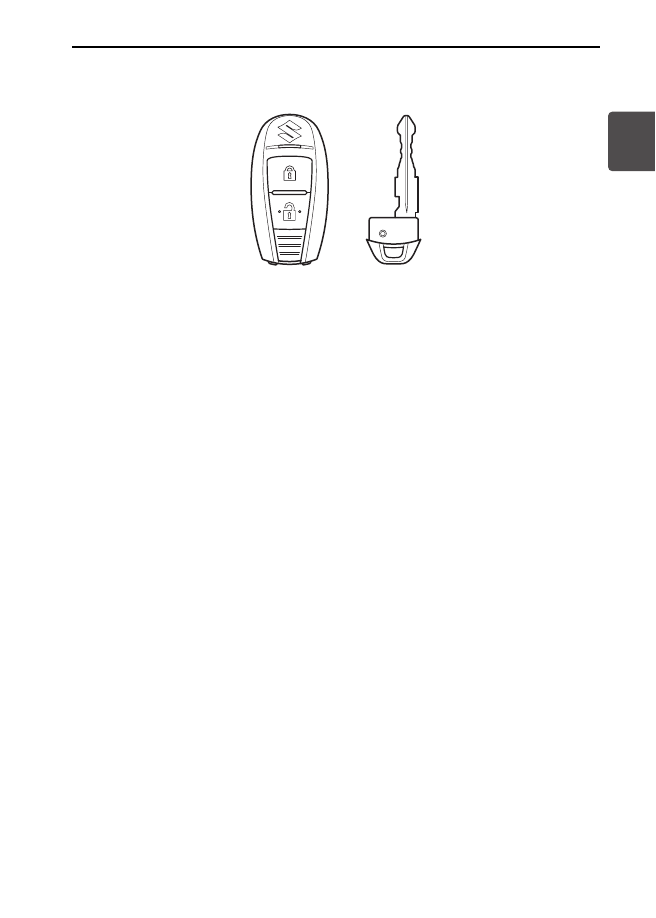

■ キー

68PJ10015

お車のタイプにより異なります。

キー  ･････････････････････････････････････････････ 3-2

ドア  ･････････････････････････････････････････････ 3-3

キーレスエントリー  ･･･････････････････････････････ 3-9

携帯リモコン  ･･･････････････････････････････････  3-11

キーレスプッシュスタートシステム  ･････････････････ 4-4

エンジンのかけかた  ･･･････････････････････････････ 4-9

1

クイックガイド/警告ブザーが鳴ったときは

1-22

全車共通

いつ

ブザー音

インパネ表示

原因と対処方法

い ず れ か の
ド ア を 開 け
たとき

室内ブザー

２秒間隔で点滅

セキュリティアラームの警報が
作動しています。次のいずれか
の操作により警報を停止してく
ださい。

•

携帯リモコンまたはリクエス
トスイッチで解錠する

•

エンジンスイッチを

 に

する。

→ 3-16ページ

（セ キ ュ リ テ ィ ア ラ ー ム
（警報装置））

•

ピー、ピー、

（約10秒間）

エ ン ジ ン ス
イ ッ チ を

  にした

と き、ま た
は

 のと

き

室内ブザー

小刻みに点滅

駐車中にセキュリティアラーム
が作動したことをお知らせして
います。

•

盗難にあってないか車の中を
確認してください。

→ 3-16ページ

（セ キ ュ リ テ ィ ア ラ ー ム
（警報装置））

•

ピー、ピー、

（４回）

警告ブザーが鳴ったときは

警告ブザーが鳴ったときは

ON

ON

ON

1

クイックガイド/警告ブザーが鳴ったときは

1-23

いつ

ブザー音

メーター表示

原因と対処方法

エ ン ジ ン ス
イ ッ チ を

  にした

と き、ま た
は

 のと

き

室内ブザー

点滅

マルチインフォメーションディ
スプレイにお知らせしたい情報
が表示されています。

•

メッセージの内容を確認して
ください。

→ 3-86ページ

（マルチインフォメーション
ディスプレイ（Bタイプ））

•

ポーン
(１回）

点灯

点滅

ESP

®

のシステムに異常が考え

られます。

•

スズキサービス工場で点検を
受けてください。

→ 4-45ページ

（ESP

®

装備車の取扱い）

点灯

点滅

燃料の残量が少なくなっていま
す。

•

すみやかに給油してください。

→ 3-65ページ

（燃料残量警告灯）

す べ て の ド
ア を 閉 め た
とき

室内/車外
ブザー

点滅

点滅

携帯リモコンが車内にない、ま
たはリモコンの電池切れが考え
られます。

•

リモコンを車内にもどすか、
リモコンをエンジンスイッチ
に当ててください。

→ 4-8 ページ（携帯リモコン

車外持ち出し警告）

→ 4-9ページ

（エンジンのかけかた）

•

ピー、ピー、

（約2秒間）

エ ン ジ ン を
か け よ う と
したとき

ON

ON

1

クイックガイド/警告ブザーが鳴ったときは

1-24

停 車 中 ／ 後
退中

室内ブザー

表示

セレクトレバーが

に入ってい

ます。

•

セレクトレバーの位置を確認
してください。

→ 4-23ページ

（（リバース）ポジション
警告ブザー）

•

ピー、ピー

走行中

室内ブザー

点灯

点滅

いずれかのドアが完全に閉まっ
ていません。

•

安全な場所に停車して、ドア
を完全に閉めてください。

→ 3-69ページ

（半ドア警告灯）

•

ポーン

（１回）

室内ブザー

点灯

パーキングブレーキが解除され
ていません。

•

パーキングブレーキを解除し
てください。

→ 4-15ページ

（パーキングブレーキ解除
忘れ警告ブザー）

•

ピピピッ、
ピピピッ、

室内ブザー

点滅

前席の乗員がシートベルトを着
用していません。

•

安全な場所に停車して、シー
トベルトを着用してくださ
い。

→ 3-35ページ

（シートベルト警告ブザー）

•

ピー、ピー、

（約９５秒間）

いつ

ブザー音

メーター表示

原因と対処方法

表示

Bタイプ

Aタイプ

メーター

メーター

R

1

クイックガイド/警告ブザーが鳴ったときは

1-25

パ ド ル シ フ
ト ス イ ッ チ
を 操 作 し た
とき

室内ブザー

―

希望するギヤポジションに変速
されていません。

•

車速に見あった適切なギヤポ
ジションを選択してくださ
い。

→ 4 - 2 0 ページ（マニュアル

モードの使いかた）

•

ピピッ

エ ン ジ ン ス
イ ッ チ を も
どすとき

室内ブザー

点滅

マルチインフォメーションディ
スプレイにお知らせしたい情報
が表示されています。

•

メッセージの内容を確認して
ください。

→ 3-101ページ

（マルチインフォメーション
ディスプレイのメッセージ）

•

ポーン

（１回）

いつ

ブザー音

メーター表示

原因と対処方法
