7

万一のとき/パンク

7-2

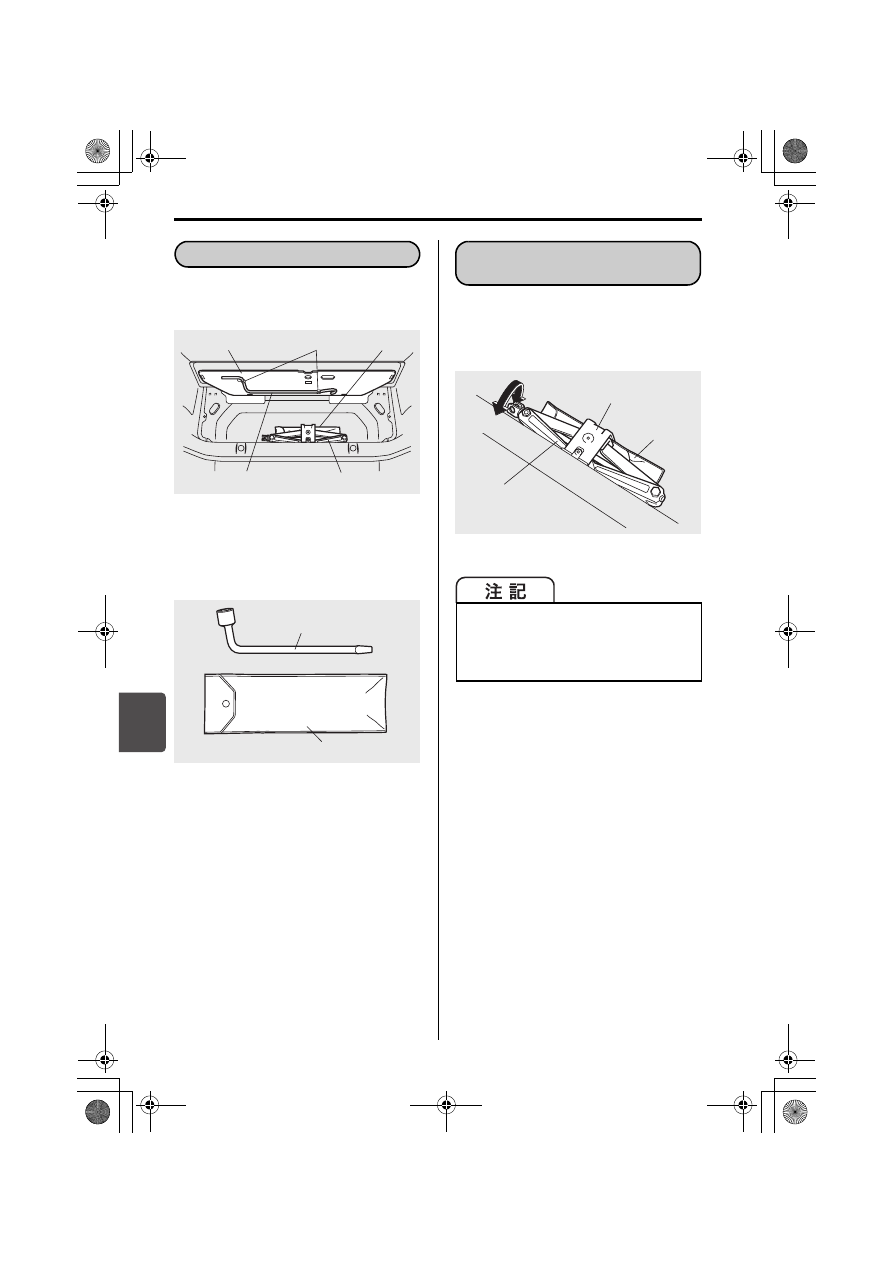

荷室のフロアボード下に収納されていま
す。

76J70010



ホイールナットレンチは、ジャッキ下
に収納されている工具袋の中にありま
す。

76J70020



使用後は所定の位置に収納し、しっか
り固定してください。

ジャッキを縮めてから取り出します。



ジャッキが縮めにくいときは、ジャッ
キハンドルを使ってください。

76J70030

パンク

工具、ジャッキの収納場所

ʂʭʍɷʙʽʓʵ

ʂʭʍɷ

ࡾщᚨ

ɹʳʽʡ

ʟʷɬʦ˂ʓ

ʥɮ˂ʵʔʍʒʶʽʋ

ࡾщᚨ

収納するときに、ジャッキハンドルな
どで無理にジャッキを広げないでくだ
さい。ジャッキホルダーが変形するお
それがあります。

工具袋、ジャッキの

取り出しかた

ʂʭʍɷʥʵʊ˂

ʂʭʍɷ

ࡾщᚨ

᎔ɓ

ࢿȟɞ

000- 取扱説明書 .book  2 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分

7

万一のとき/パンク

7-3

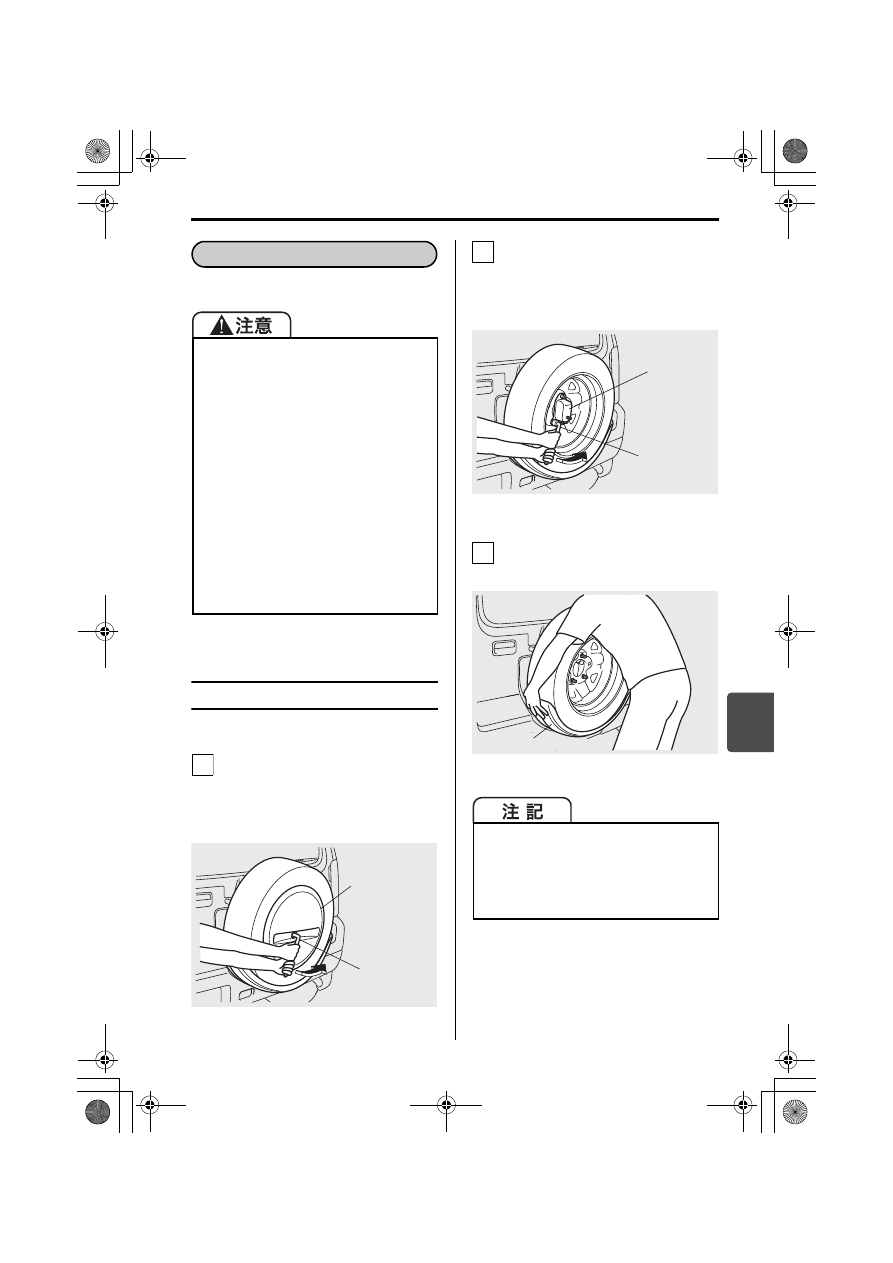

バックドア外側に格納されています。

ジムニー

■ 外しかた

スペアタイヤカバーを外します。



カバーを固定している袋ナット 1
個は、ホイールナットレンチで反
時計方向にまわして外します。

76J70040

ブラケットを外します。



ブラケットを固定しているナット
3 個は、ホイールナットレンチで
反時計方向にまわして外します。

76J70050

スペアタイヤとアンダーカバーを両
手でしっかり持って外します。

76J70060



スペアタイヤの空気圧や摩耗状態を
定期的に点検してください。空気圧
不足やタイヤの摩耗した状態での使
用は、思わぬ事故につながるおそれ
があります。



ス ペ ア タ イ ヤ の サ イ ズ、銘 柄、ト
レッドパターン（溝模様）が他の 4
輪と異なる場合、スペアタイヤはパ
ンクしたときに一時的に使用する応
急タイプとなります。パンクしたタ
イヤをただちに修理または交換し、
できるだけ早く 4 輪とも同じタイヤ
を装着してください。
→　6-6ページ

（タイヤ交換するときは）

スペアタイヤ

1

ʥɮ˂ʵʔʍʒ
ʶʽʋ

ʃʤɬʉɮʮ
ɵʚ˂

スペアタイヤとアンダーカバーを地面
に置くときは、慎重に降ろしてくださ
い。高い位置から落とすと、アンダー
カバーなどが破損するおそれがありま
す。

2

ʥɮ˂ʵʔʍʒ
ʶʽʋ

ʠʳɻʍʒ

3

ɬʽʊ˂ɵʚ˂

000- 取扱説明書 .book  3 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分

7

万一のとき/パンク

7-4

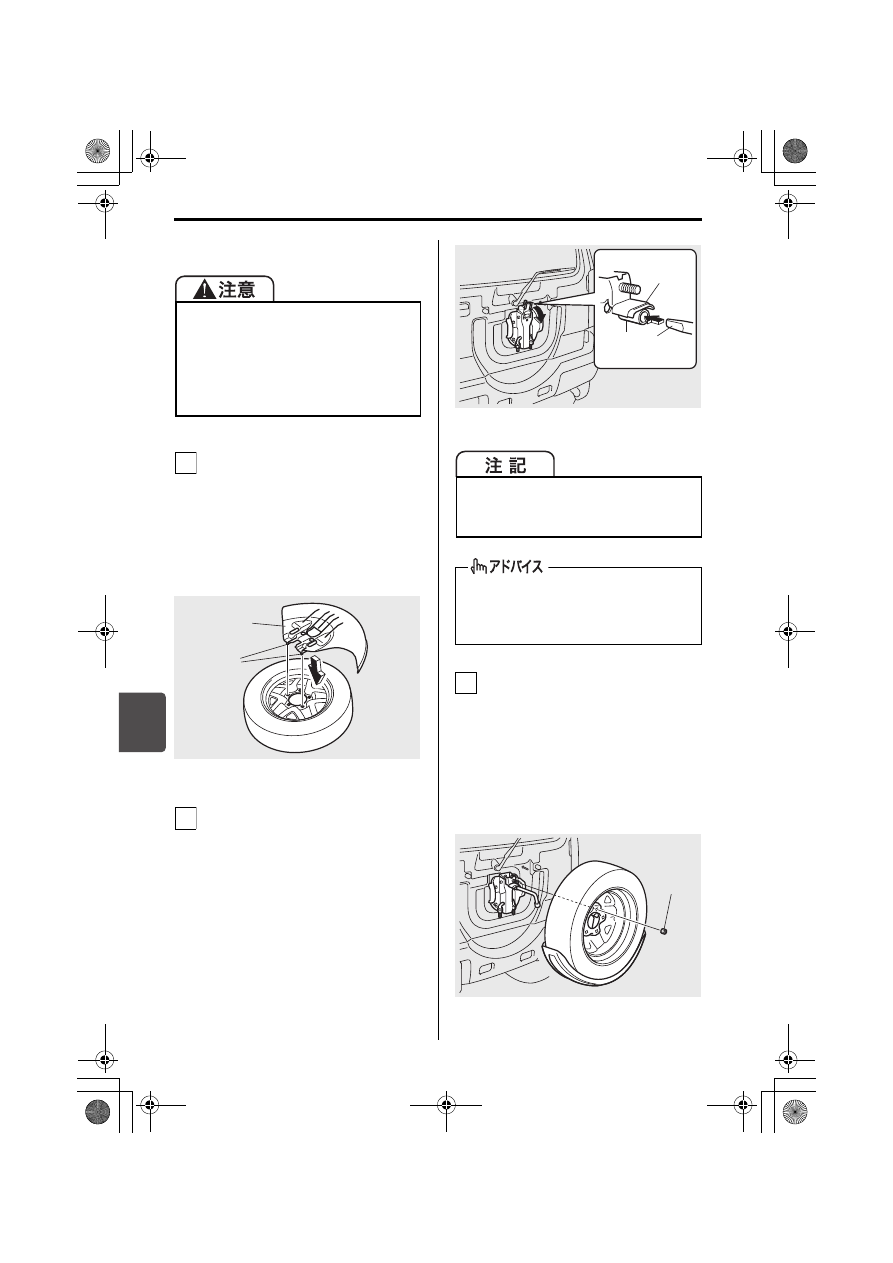

■ 取り付けかた

アンダーカバーをスペアタイヤへ取
り付けます。

①スペアタイヤを、ホイール表面

を上にして地面に置きます。

②アンダーカバーの凸部（2か所）

を、図のようにホイール穴へはめ
込みます。

76J70070

タイヤキャリア上部のボルトを手前
に倒すため、ホイールナットレンチ
をタイヤキャリアに差し込みます。



キャリア上部を手前に倒し、レン
チ先端を図のように縦にしてソ
ケット部を下向きにした状態で、
パイプ穴およびその奥の穴に差し
込みます。

76J70080

スペアタイヤとアンダーカバーを両
手でしっかり持ち、図のようにタイ
ヤキャリア上部のボルトとホイール
穴（1か所）を合わせます。



タ イ ヤ が 抜 け 落 ち な い よ う に、
ナットを軽く仮締めします。仮締
めしたら、ホイールナットレンチ
を抜き取ります。

76J70090

アルミホイール（タイプ別装備）装着
のタイヤは、スペアタイヤの格納場所
には取り付けないでください。破損や
落下のおそれがあります。
パンクしたアルミホイール装着のタイ
ヤは、荷室にて一時保管してください。

1

ɬʽʊ˂
ɵʚ˂

҉᥂

2

ホイールナットレンチを必要以上に奥
まで差し込むと、車体を傷つけるおそ
れがあります。

ホイールナットレンチはソケット部を
下向きにして差し込まないと、タイヤ
取付け時のじゃまになります。

ʥɮ˂ʵʔʍʒ
ʶʽʋ

ʉɮʮ
ɷʭʴɬ

3

ʔʍʒ

000- 取扱説明書 .book  4 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分

7

万一のとき/パンク

7-5

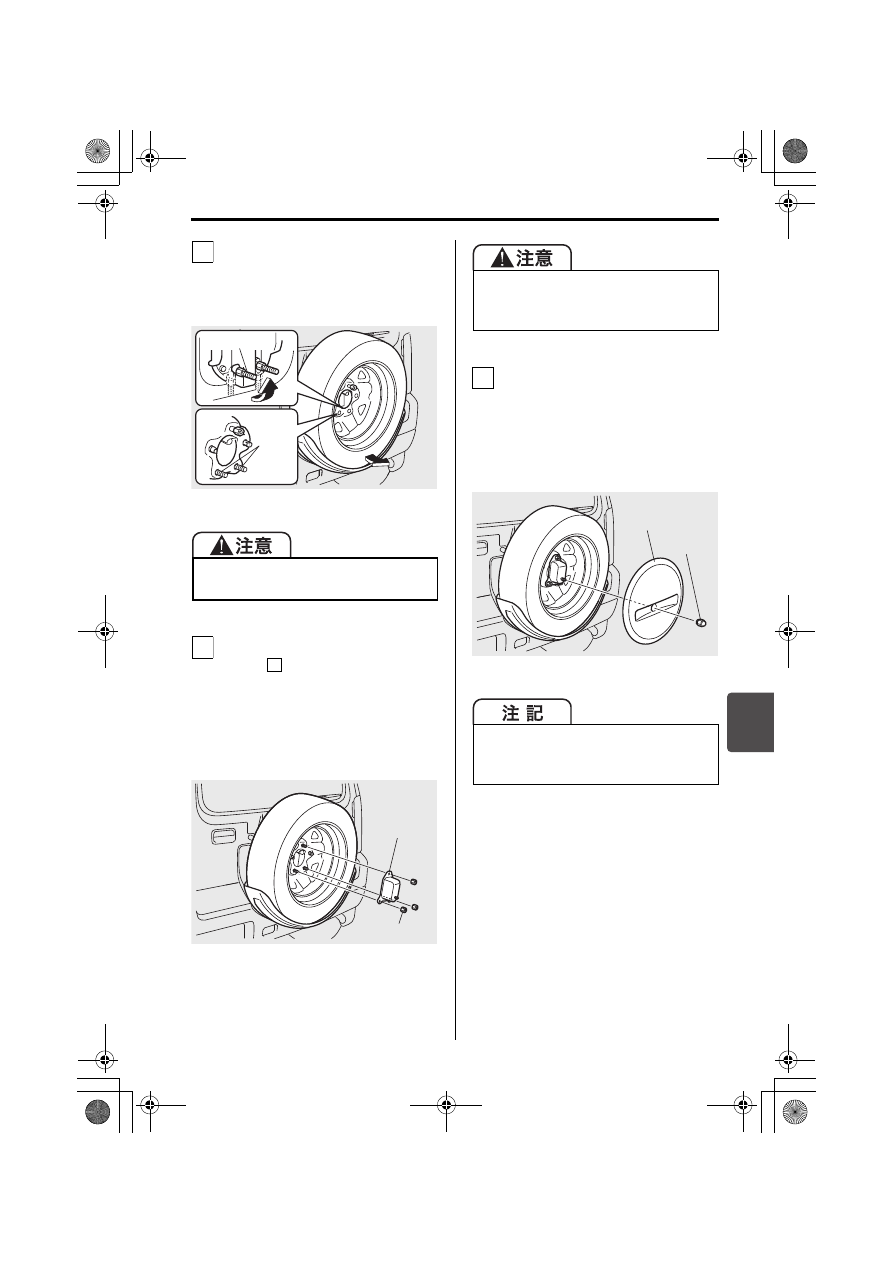

図のようにタイヤ下部を手前に引き
上げながらU字ボルトを起こし、下
側のホイール穴（2 か所）へ差し込
みます。

76J70100

ブラケットを取り付けます。

①手順

で仮締めしたナットを外

し、ブラケットを図のように取り
付けます。

②ナット 3 個は、ホイールナットレ

ンチで均一に、しっかり締め付け
ます。

76J70110

③ナットが確実に締まっているか

確認してください。

スペアタイヤカバーを取り付けま
す。

①図 の よ う に カ バ ー の 穴 と ブ ラ

ケットのボルトを合わせます。

②袋ナット 1 個は、ホイールナット

レンチでしっかり締め付けます。

76J70120

スペアタイヤと車体の間に、指などを
はさまないよう気をつけてください。

4

Õޏʦʵʒ

Õޏ
ʦʵʒ

5

3

ʠʳɻʍʒ

ʔʍʒ

仮締めしたナットを外すときは、タイ
ヤが落ちないように気をつけてくださ
い。

袋ナットを必要以上に締め付けないで
ください。スペアタイヤカバーが破損
するおそれがあります。

6

ʃʤɬʉɮʮ
ɵʚ˂

ᚨʔʍʒ

000- 取扱説明書 .book  5 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分

7

万一のとき/パンク

7-6

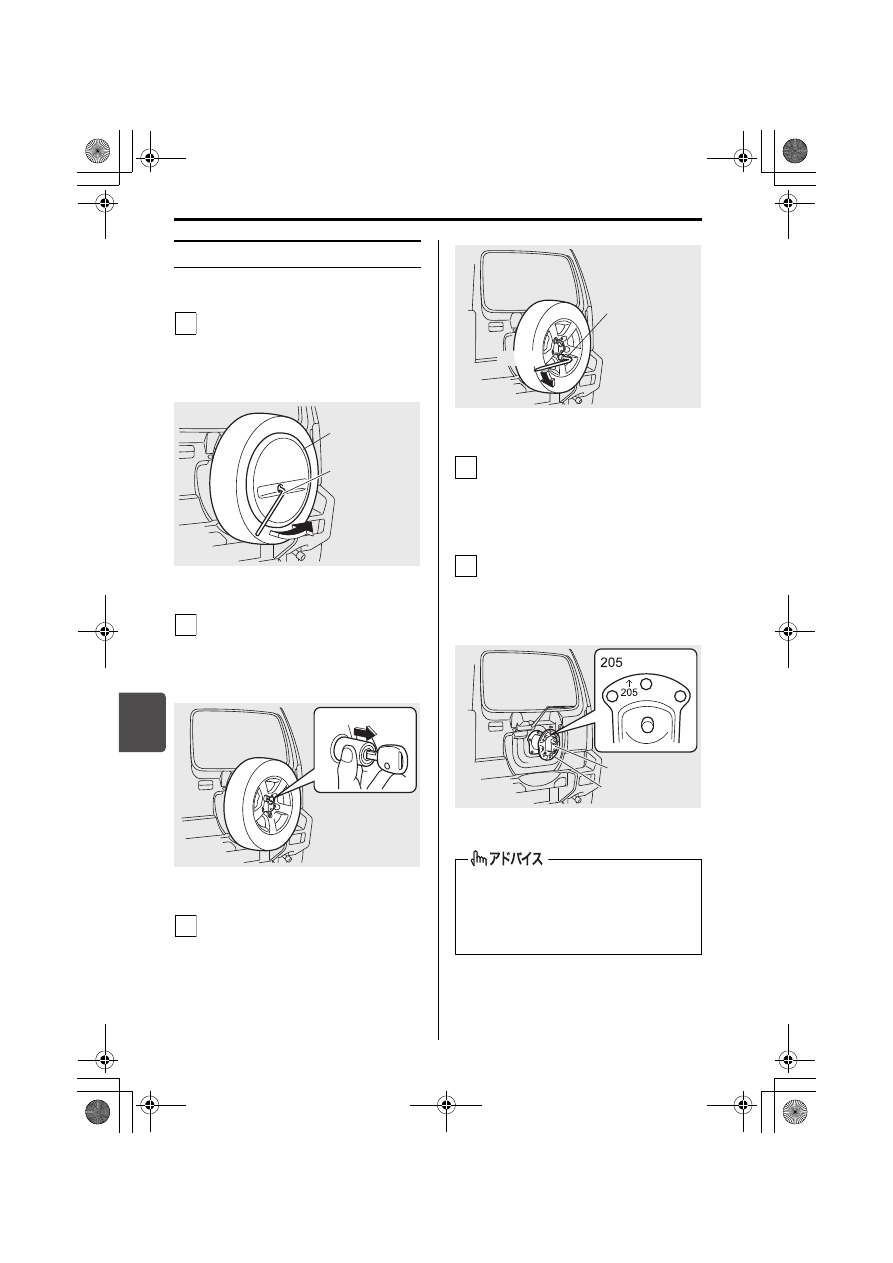

ジムニーシエラ

■ 外しかた

スペアタイヤカバーを外します。



カバーを固定している袋ナット 1
個は、ホイールナットレンチで反
時計方向にまわして外します。

76J70400

ロックカバーを外します。



ロックカバーのキー溝に、エンジ
ンキーをいっぱいに差し込んだま
ま引き抜きます。

76J70410

ロックナット1個、袋ナット2個を外
します。



ホイールナットレンチを使用し
て、反時計方向にまわして外しま
す。

76J70420

スペアタイヤを両手でしっかり持っ
て外します。

■ 取り付けかた

タイヤキャリアに取り付けられてい
るブラケットの向きを確認します。



「205」の刻印がある側を上にし
ます。

76J70430

1

ʥɮ˂ʵ
ʔʍʒʶʽʋ

ʃʤɬʉɮʮ
ɵʚ˂

2

ʷʍɹɵʚ˂

3

ブラケットを上下逆に取り付けると、
スペアタイヤカバー固定用の袋ナット
がしっかり締め付けられなくなりま
す。

əɞɓ

ʥɮ˂ʵʔʍʒ
ʶʽʋ

4

1

ʠʳɻʍʒ

ʉɮʮɷʭʴɬ

ǽǽɥ˨ȾȬɞ

000- 取扱説明書 .book  6 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分

7

万一のとき/パンク

7-7

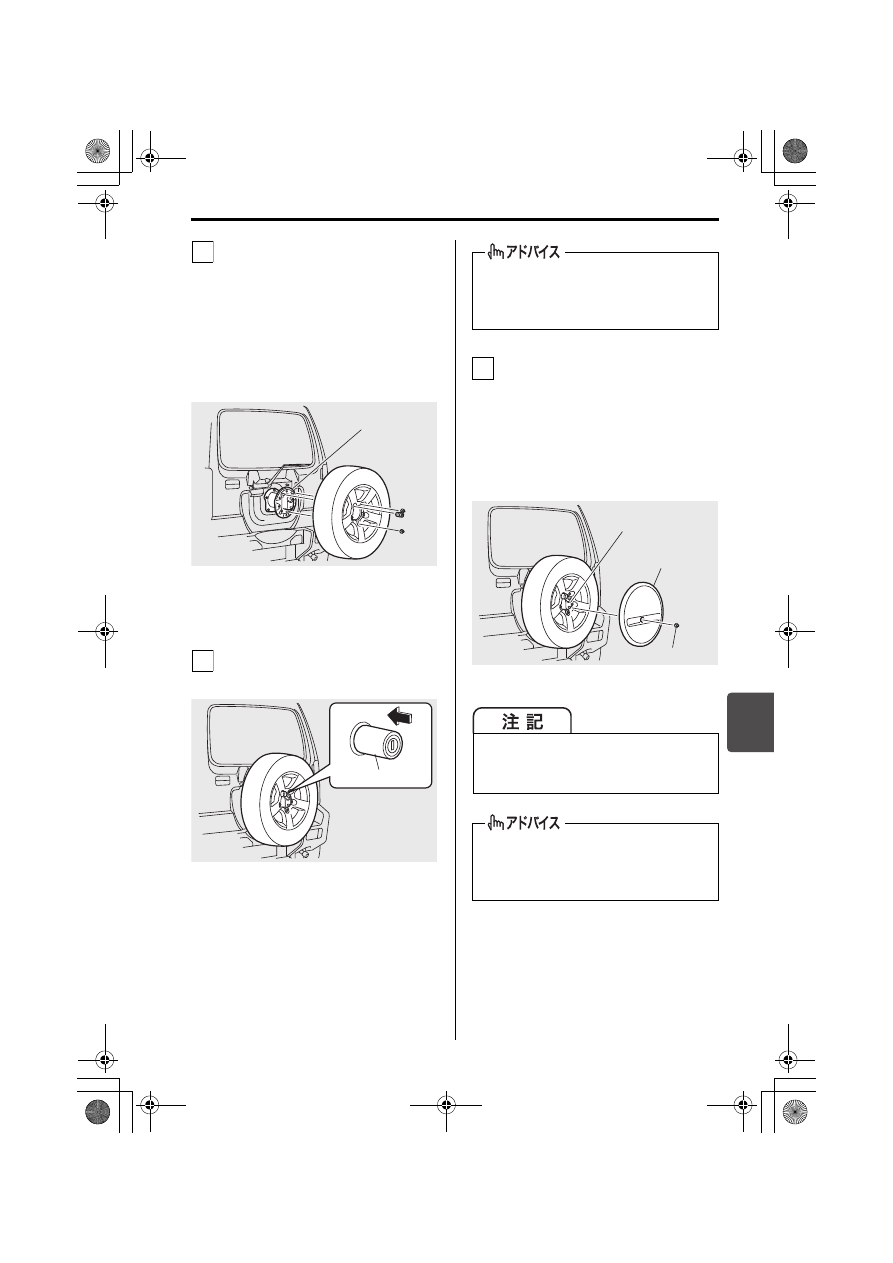

スペアタイヤをタイヤキャリアに取
り付けます。

①タイヤを両手でしっかり持ち、

キャリアのボルトとホイール穴
（3か所）を合わせます。

②ロックナット 1 個、袋ナット 2 個

は、ホイールナットレンチで均一
に、しっかり締め付けます。

76J70440

③ナットが確実に締まっているか

確認してください。

ロックカバーをロックナットに取り
付けます。

76J70450



ロックカバーを引いて、確実に固
定されているか確認してくださ
い。

スペアタイヤカバーを取り付けま
す。

①図 の よ う に カ バ ー の 穴 と ブ ラ

ケットのボルト（下側）を合わ
せます。

②袋ナット 1 個は、ホイールナット

レンチでしっかり締め付けます。

76J70460

2

ʉɮʮɷʭʴɬ

3

ʷʍɹɵʚ˂

ロックカバーは、ロックカバーからエ
ンジンキーを抜いた状態で取り付ける
ことができます。

袋ナットを必要以上に締め付けないで
ください。スペアタイヤカバーが破損
するおそれがあります。

ブラケットの上側にあるボルトに取り
付けると、袋ナットがしっかり締め付
けられなくなります。

4

ᚨʔʍʒ

ʃʤɬʉɮʮ
ɵʚ˂

ʠʳɻʍʒ

000- 取扱説明書 .book  7 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分

7

万一のとき/パンク

7-8

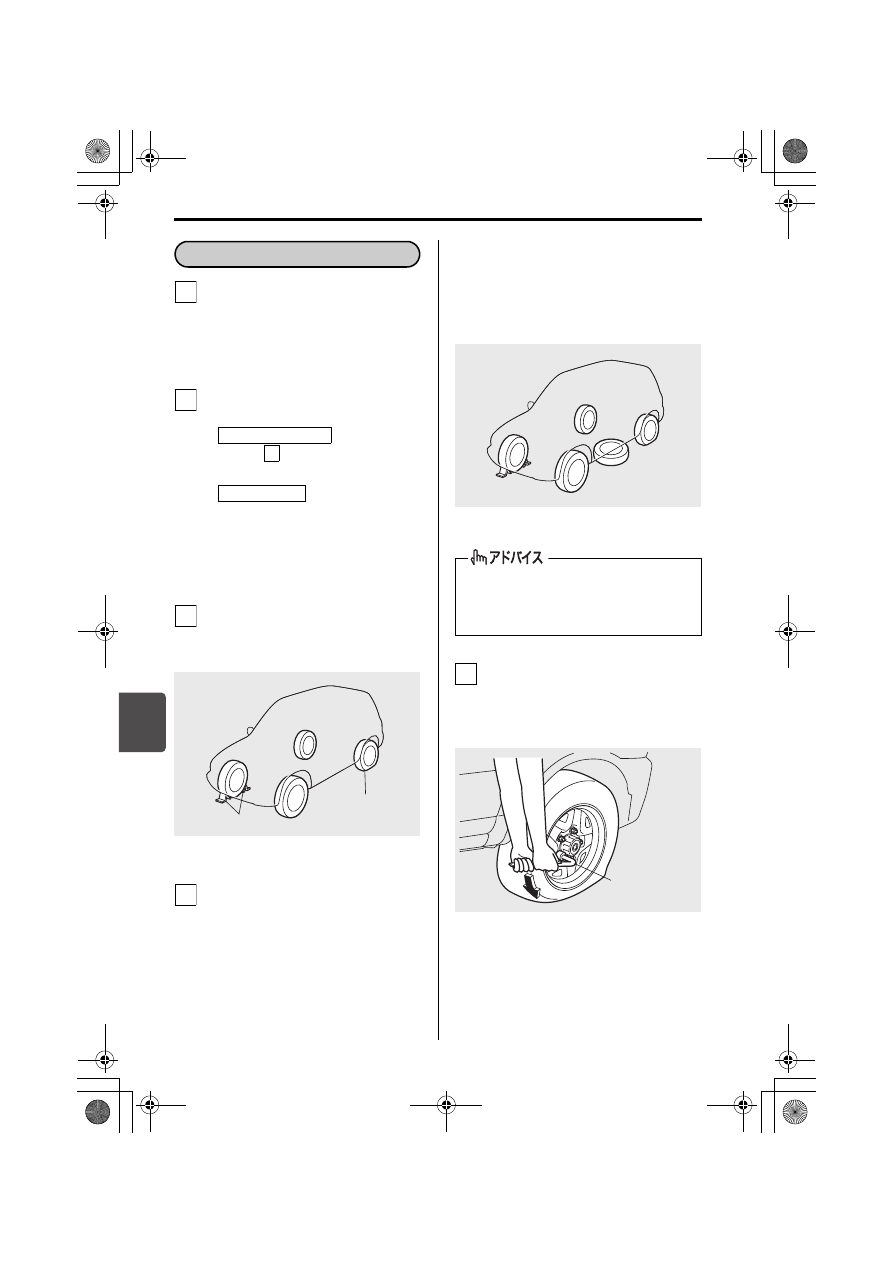

他車に注意をうながすため、非常点
滅表示灯を点滅させます。他車の通
行のじゃまにならず、安全に作業が
でき、地面が硬くて平らな場所に車
を移動します。

パーキングブレーキをしっかりとか
けます。



  はセレクトレ

バーを

 に入れ、エンジンを止

めます。



  はエンジンを止

め、チェンジレバーを R または 1
速に入れます。

必要に応じて、停止表示板（別売
り）を置きます。

交換するタイヤと対角線の位置にあ
るタイヤの前後に、輪止め（市販
品）を置きます。

76J70130

工具、ジャッキを取り出し、スペア
タイヤを取り外します。同乗者がい
るときや重い荷物をのせているとき
は、車からおろします。



万一ジャッキが外れたときに足な
どをはさまないために、取り外し
たスペアタイヤは、交換するタイ
ヤの近くの車体の下に置いてくだ
さい。

76J70140

ホイールナットレンチでホイール
ナット 5 個を反時計方向にまわし、
手でナットが軽くまわるくらいまで
ゆるめます。

76J70150



上図のホイールは代表例です。お
車のタイプにより異なります。

タイヤ交換の準備

1

2

オートマチック車

P

マニュアル車

3

̬૰Ȭɞʉɮʮ

ᢞඨɔ

4

スペアタイヤを地面に置くときは、ホ
イール表面を上にすると傷つきにくく
なります。

5

ʥɮ˂ʵ
ʔʍʒʶʽʋ

000- 取扱説明書 .book  8 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分

7

万一のとき/パンク

7-9

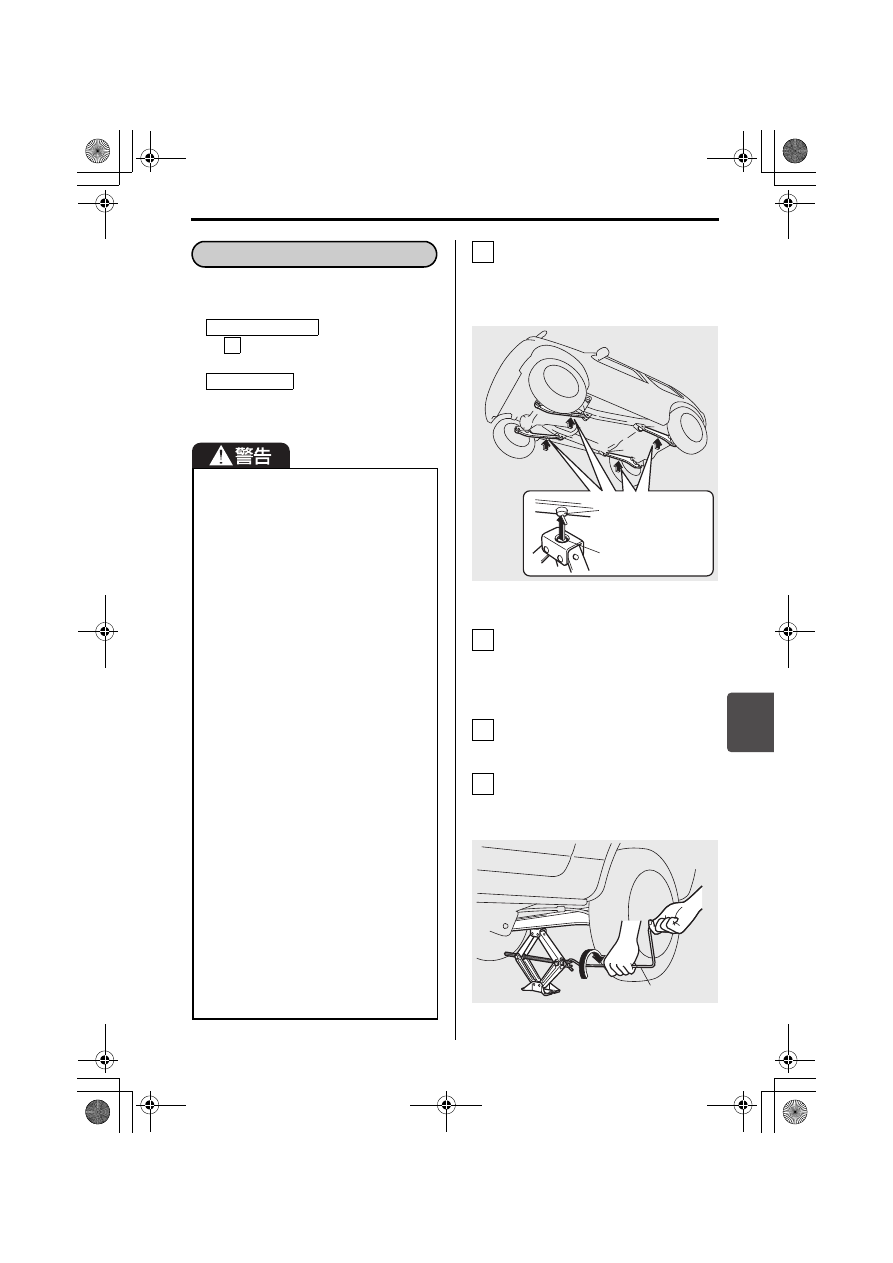

ジャッキアップする前に、パーキングブ
レーキをしっかりとかけてください。



  はセレクトレバー

を

 に入れ、エンジンを止めてくだ

さい。



 はエンジンを止め、チェ

ンジレバーをRまたは1速に入れてくだ
さい。

ジャッキハンドル取り付け部を手で
まわしてジャッキを広げ、ジャッキ
上面の穴をサスペンションアームの
ボス部に軽く接触させます。

76J70160

ジ ャ ッ キ 頭 部 を 軽 く ゆ す っ て、
ジャッキ上面の穴がサスペンション
アームのボス部にはまっているか確
認します。

ジャッキに、ジャッキハンドルを取
り付けます。（次の図参照）

ジャッキハンドルをまわして、タイ
ヤが地面から少し離れるまで、車体
を慎重に持ち上げます。

76J70170

万一ジャッキが外れると、身体がはさ
まれ重大な傷害を受けたり、車が動き
出して思わぬ事故につながったりする
おそれがあります。ジャッキアップす
るときは次のことをお守りください。



地面が硬くて平らな場所でジャッキ
アップしてください。



ジャッキは、タイヤ交換だけに使用
してください。



ジャッキはこの車に付属のものを使
用し、他の車のものは使用しないで
ください。また、この車のジャッキ
を他の車に使用しないでください。



ジャッキは必ず指定された位置にか
け て く だ さ い。指 定 以 外 の 位 置 に
ジャッキをかけると、ジャッキが外
れたり、車を損傷したりするおそれ
があります。



ジャッキで必要以上に車を持ち上げ
ないでください。



ジャッキで車を持ち上げているとき
は、車の下にもぐったり、エンジン
をかけたり、車をゆすったりしない
でください。



ジャッキアップするときに、ジャッ
キの上や下に物をはさまないでくだ
さい。



複数のジャッキを使用して、複数輪
を同時にジャッキアップしないでく
ださい。

ジャッキアップ

オートマチック車

P

マニュアル車

1

ɿʃʤʽʁʱʽ
ɬ˂ʪɁʦʃ᥂

ʂʭʍɷ˨ᬂɁሰ

2

3

4

ʂʭʍɷʙʽʓʵ

000- 取扱説明書 .book  9 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分

万一のとき/パンク

7-10

7

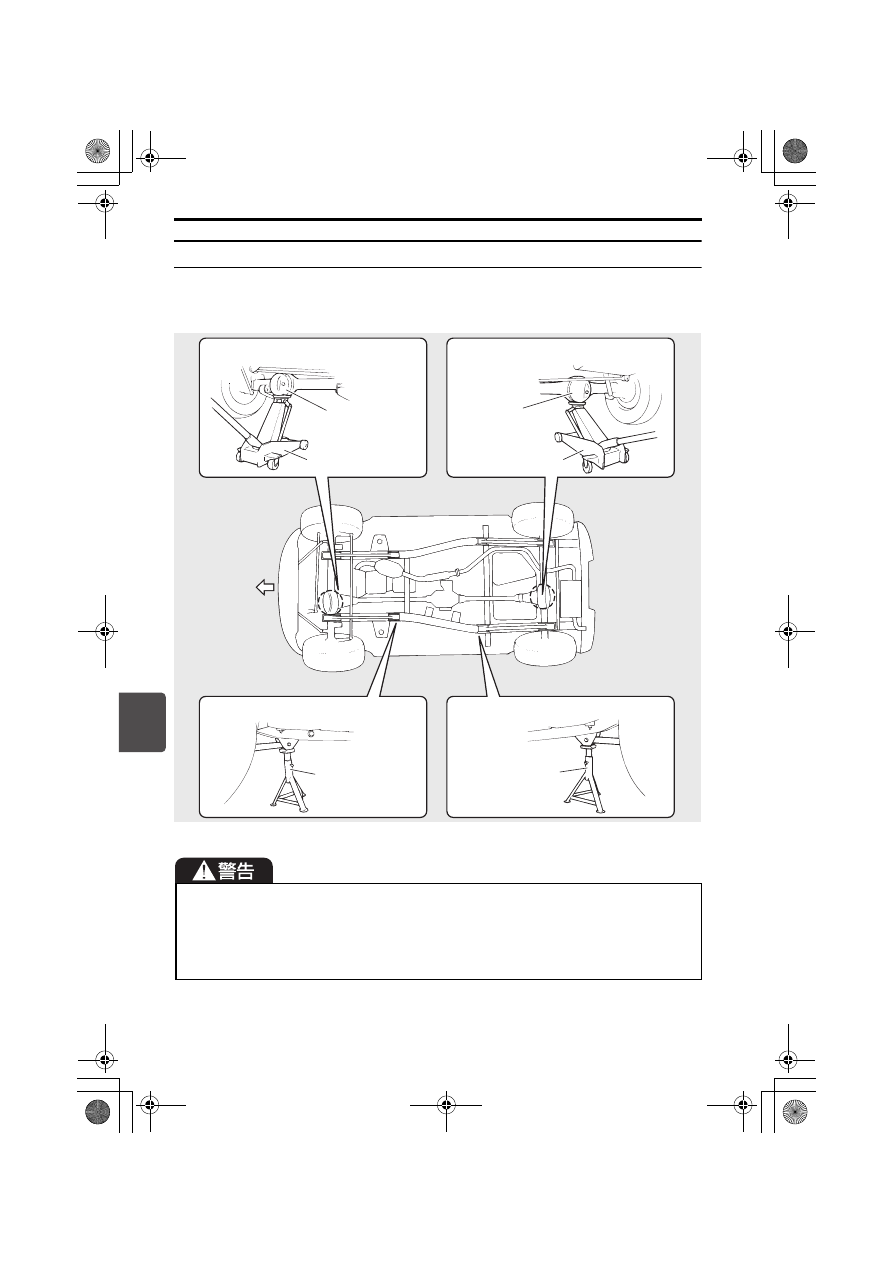

ガレージジャッキ（市販品）を使用するときは

ガレージジャッキおよびリジッドラック（市販品）の指定位置を下図に示します。詳細
については、スズキ販売店またはスズキ代理店にご相談ください。

76J70180



必ず図に示す指定位置を守ってください。



ジャッキアップした車体を保持する際は、必ずリジッドラックに掛け替えてくださ
い。



フロント側またはリヤ側のみをジャッキアップする際は、必ず接地側のタイヤの前
後に輪止め（市販品）を置いてください。

ʟʷʽʒϫ

ʟʷʽʒϫʴʂʍʓʳʍɹ઩ްͱᏚ

ʴʮϫʴʂʍʓʳʍɹ઩ްͱᏚ

ɶʶ˂ʂʂʭʍɷ

ɶʶ˂ʂʂʭʍɷ

ʟʷʽʒϫɶʶ˂ʂʂʭʍɷ઩ްͱᏚ

ʴʮϫɶʶ˂ʂʂʭʍɷ઩ްͱᏚ

ɬɹʃʵ
ʙɰʂʽɺ

ɬɹʃʵ
ʙɰʂʽɺ

ʴʂʍʓʳʍɹ

ʴʂʍʓʳʍɹ

000- 取扱説明書 .book  10 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分

7

万一のとき/パンク

7-11

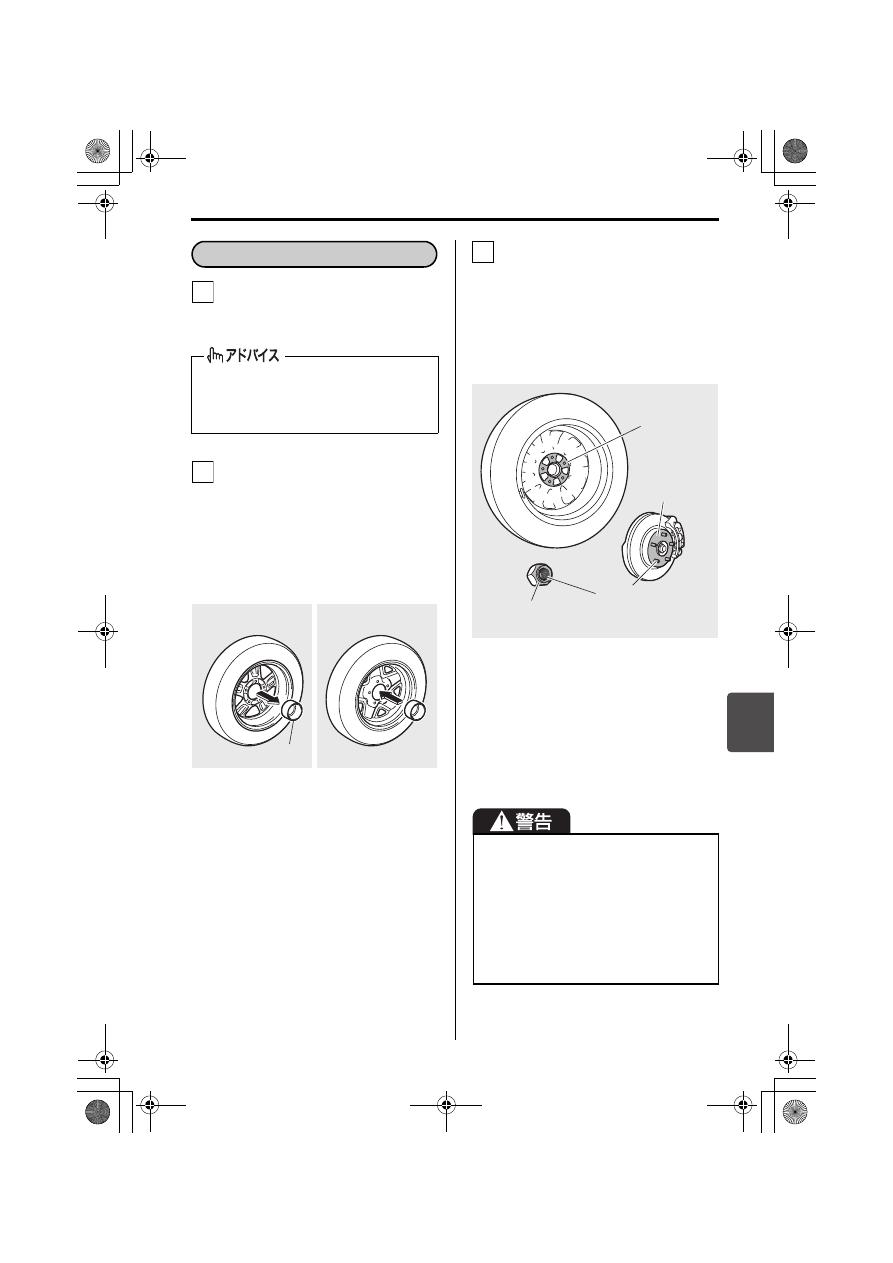

ホイールナットを外して、タイヤを
取り外します。外したタイヤは、車
体の下に置きます。

ジムニーの後輪タイヤを交換すると
きは、センターキャップを付け替え
ます。



外 す と き は、ホ イ ー ル 裏 面 へ
キャップを押し出します。



取り付けるときは、ホイール裏面
からキャップを押し込みます。

76J70190

次の場所の汚れや異物を取り除きま
す。



交換するホイールの取付け面



車体側の取付け面（ハブ面）



ボルトやホイールナットのねじ部



ホイールナットのテーパー面



ホイール穴のテーパー面

67H70250



上図は代表例です。お車のタイプ
により異なります。



このとき、ボルトやナットのねじ
部、ホイールのボルト穴につぶれ
や亀裂などの異常がある場合は、
スズキサービス工場で点検を受け
てください。

タイヤを地面に置くときは、ホイール
表面を上にすると傷つきにくくなりま
す。

タイヤの取付け・取外し

1

2

۶ȪȞȲ

ʅʽʉ˂ɷʭʍʡ

՘ɝ͇ȤȞȲ



前記の場所に汚れや異物、つぶれや
亀裂などの異常があると、走行中に
ホイールナットがゆるむことがあり
ます。



ナットやボルトに、オイルやグリス
を付着させないでください。必要以
上にナットを締め過ぎて、ボルトが
折れるおそれがあります。

3

̬૰Ȭɞ
ʥɮ˂ʵɁ
՘͇Ȥᬂ

᡾ͶϫɁ
՘͇Ȥᬂ
ᴥʙʠᬂᴦ

ʦʵʒɗ
ʥɮ˂ʵʔʍʒɁ
ɀȫ᥂

ʥɮ˂ʵʔʍʒɁ
ʐ˂ʛ˂ᬂ

000- 取扱説明書 .book  11 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分

7

万一のとき/パンク

7-12

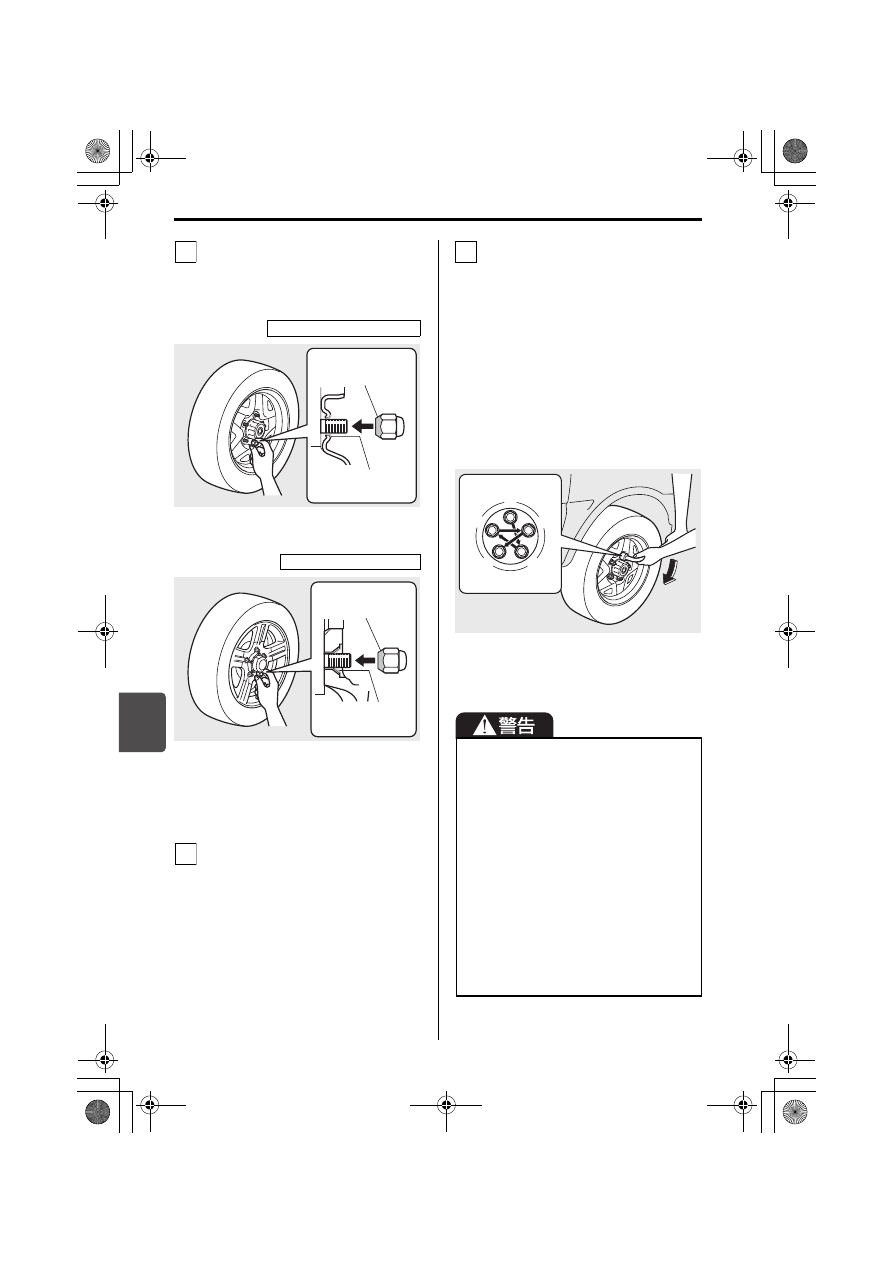

ホイールナットのテーパー面が、ホ
イール穴のテーパー面に軽く接触す
るまで、手で時計方向にまわして締
めます。

76J70200

76J70210



上図のアルミホイールは代表例で
す。お車のタイプにより異なりま
す。

車体の下に置いたタイヤを取り出
し、タイヤが地面に接触するまで
ジャッキを下げます。

ホイールナットレンチを使用して、
ホイールナットを次の図の順序で 2
～3回に分けて締め付けます。

締め付けトルク：100 N・m

（1020 kgf・cm）



ホイールナットレンチの柄の先端
にかかる力は390 N（40 kgf）を
目安にしてください。



すべてのホイールナットが確実に
締まっていることを確認してくだ
さい。

76J70220



上図のホイールは代表例です。お
車のタイプにより異なります。

4

スチールホイール装備車

ʥɮ˂ʵʔʍʒ
Ɂʐ˂ʛ˂ᬂ

ʥɮ˂ʵሰɁ
ʐ˂ʛ˂ᬂ

アルミホイール装備車

ʥɮ˂ʵʔʍʒ
Ɂʐ˂ʛ˂ᬂ

ʥɮ˂ʵሰɁ
ʐ˂ʛ˂ᬂ

5



ホイールナットが確実に締まってい
ないと、ボルトやブレーキ部品を損
傷したり、ホイールが外れたりする
など、思わぬ事故につながるおそれ
が あ り ま す。ト ル ク レ ン チ（市 販
品）を使用せずにタイヤ交換した場
合は、できるだけ早くスズキサービ
ス工場で締め付けトルクの点検を受
けてください。



ホイールナットレンチを足で踏んだ
り、パイプや棒などを追加して締め
付けたりすると、ナットを締め過ぎ
てボルトが損傷し、事故につながる
おそれがあります。

6

ḧ

ḩ

Ḫ

ḫ

Ḩ

000- 取扱説明書 .book  12 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分

7

万一のとき/バッテリーあがり

7-13



工具とジャッキを所定の位置に収納し
てください。



ジムニーのスチールホイール装備車お
よびジムニーシエラの場合、パンクし
たタイヤは、スペアタイヤの格納場所
に取り付けてください。



ジムニーのアルミホイール装備車の場
合、パンクした標準タイヤは、スペア
タイヤの格納場所には取り付けること
ができませんので、荷室にて一時保管
してください。



タイヤを交換してしばらく走行したあ
と、ホイールナットにゆるみがないか
確認してください。



アルミホイール装備車は、タイヤを交
換してから 1,000 km 程度走行したあ
とに、ホイールナットにゆるみがない
か点検してください。

次のようなときは、バッテリーがあがっ
ています。



エンジンをかけようとしてもスター
ターがまわらない。または、まわって
も回転が弱くてエンジンがかからな
い。



ヘッドライトが極端に暗かったり、
ホーンの音が小さかったりする。

規定の締め付けトルクで締める場合
は、トルクレンチ（市販品）のご使用
をおすすめします。

タイヤを交換したあと、車体の振動な
どの異常を感じたときは、ただちに安
全な場所に停車し、スズキ販売店また
はスズキ代理店にご連絡ください。

タイヤを交換したあとは

ジムニーの場合、アルミホイール（タ
イプ別装備）装着のタイヤは、スペア
タイヤの格納場所には取り付けないで
ください。破損や落下のおそれがあり
ます。

バッテリーあがり

バッテリーあがりとは

000- 取扱説明書 .book  13 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分

7

万一のとき/バッテリーあがり

7-14

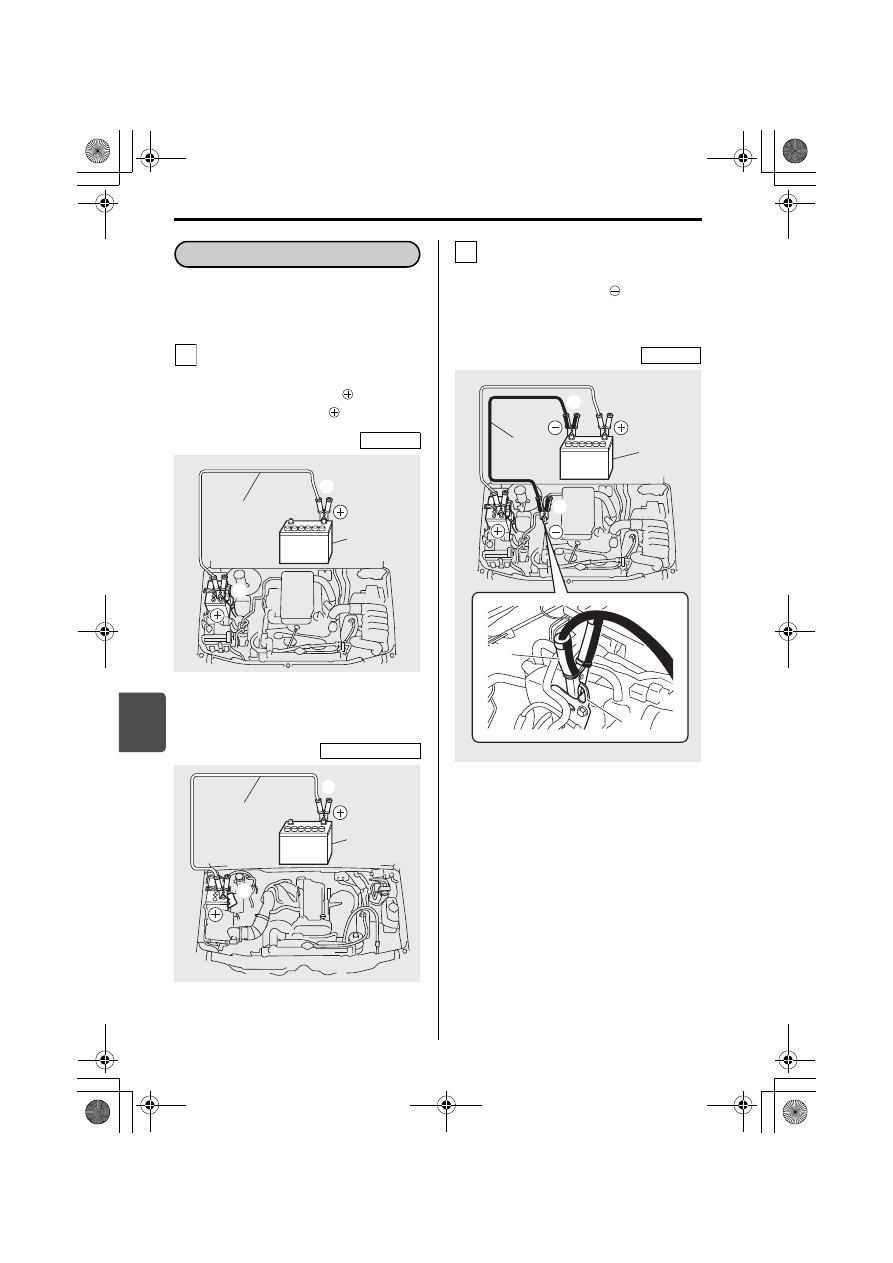

ブースターケーブルと、12 Vバッテリー
を使用している他のバッテリー正常車が
あれば、エンジンの始動ができます。

1 本目のブースターケーブルを①→
②の順序で接続します。

① バッテリーあがり車の

端子

② バッテリー正常車の

端子

76J70311

76J70471

2 本目のブースターケーブルを③→
④の順序で接続します。

③ バッテリー正常車の

端子

④ バッテリーあがり車のエンジン本体

（エンジンハンガーフックなど）

76J70530

(1) ブースターケーブル
(2) 正常車のバッテリー

(1) ブースターケーブル
(2) 正常車のバッテリー

バッテリーあがりのときは

1

ジムニー

ḧ

Ḩ

(1)

(2)

12 V

ジムニーシエラ

Ḩ

ḧ

(1)

(2)

12 V

(1) ブースターケーブル
(2) 正常車のバッテリー
(3) エンジンハンガーフック

2

ジムニー

12 V

Ḫ

ḩ

(3)

(1)

(1)

(2)

000- 取扱説明書 .book  14 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分

7

万一のとき/バッテリーあがり

7-15

76J70540

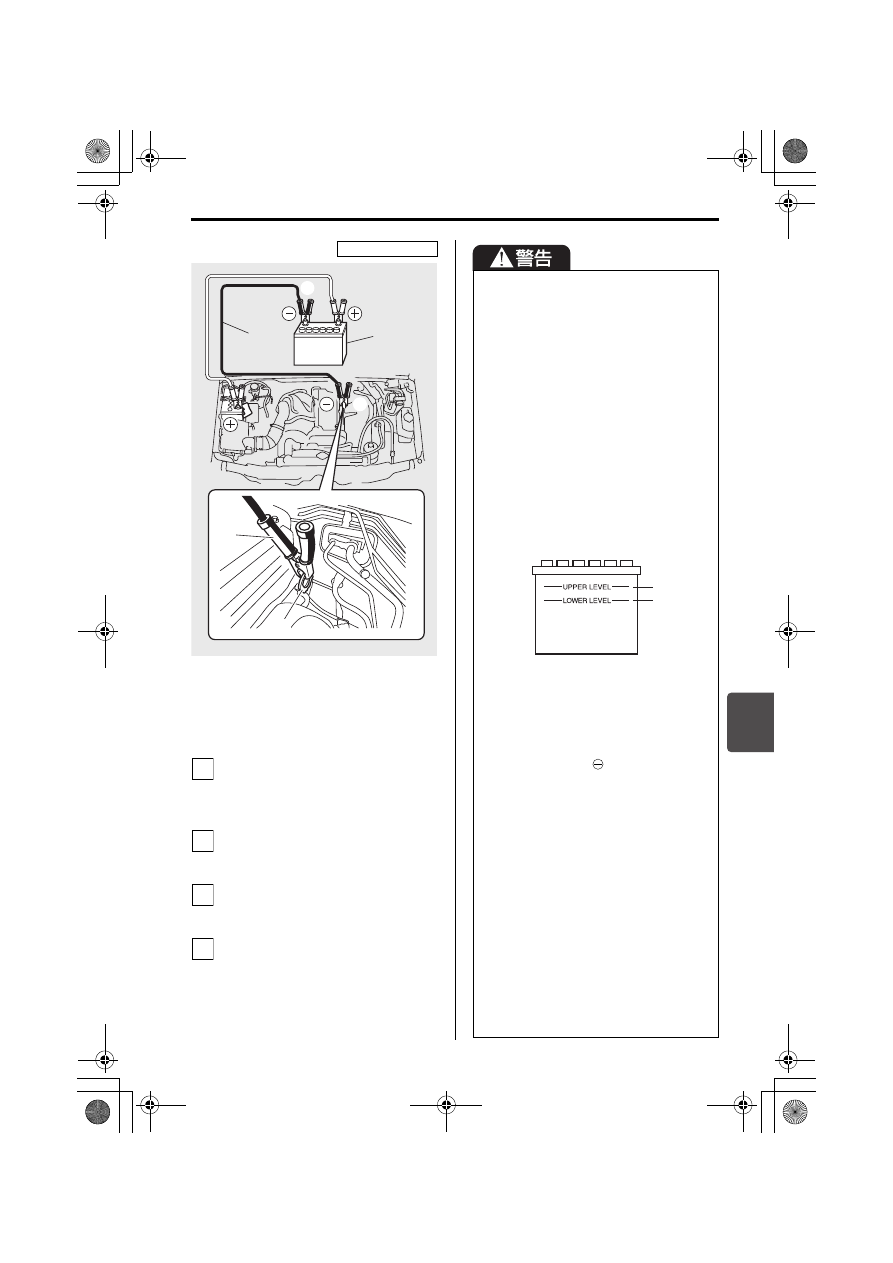

バッテリー正常車のエンジンを始動
し、エンジンの回転を少し高めに保
ちます。

バッテリーあがり車のエンジンを始
動します。

取り付けたときと逆の順序で、ブー
スターケーブルを外します。

お近くのスズキ販売店またはスズキ
代理店でバッテリーを完全充電しま
す。

(1) ブースターケーブル
(2) 正常車のバッテリー
(3) エンジンハンガーフック

ジムニーシエラ

ḩ

Ḫ

12 V

(1)

(2)

(1)

(3)

3

4

5

6



バッテリーからは水素ガスが発生して
います。水素ガスは、火気や火花に引
火すると爆発のおそれがありますの
で、次のことをお守りください。
・バッテリーを充電するときやブー

スターケーブルをつなぐときは、必
ずバッテリー液面を確認してくだ
さい。バッテリー液面が下限以下の
ままで充電などすると、バッテリー
が発熱して爆発のおそれがありま
す。また、バッテリーの寿命を縮め
るおそれがあります。
バッテリー補充液を上限まで補給
してから、充電などを行なってくだ
さい。

76J20370

・充電は火気のない風通しのよいと

ころで、すべてのバッテリーキャッ
プを外して行なってください。

・④の接続のときに、バッテリーが

あがった車の

  端子につながな

いでください。発生した火花が水
素ガスに引火し、爆発のおそれが
あります。バッテリーから離れた
エンジンハンガーフックなどに接
続してください。

・乾いた布でバッテリーをふかない

でください。静電気が発生して引
火のおそれがあります。



バッテリー液は希硫酸です。目や皮
膚につくと、失明などの重大な傷害
を受けるおそれがあります。万一、
付着したときは、すぐに多量のきれ
いな水で洗浄し、医師の診察を受け
てください。

˨᪅
˩᪅

000- 取扱説明書 .book  15 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分

7

万一のとき/ヒューズ切れ

7-16



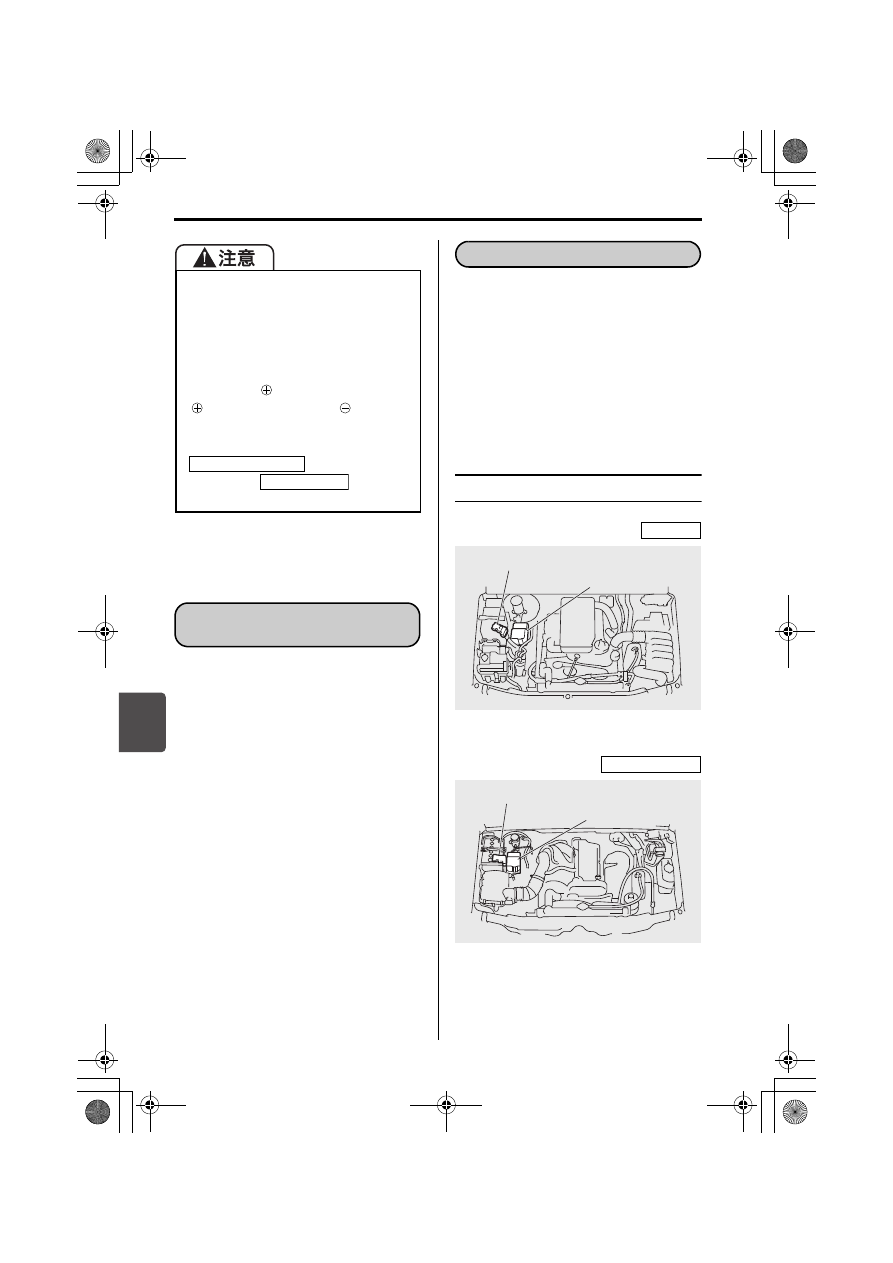

1 か月に一度は連続して30 分以上走行
して充電する必要があります。



エンジンを停止したままライトをつけ
たり、長時間ナビゲーションやオー
ディオなどを使用したりしないように
しましょう。



渋滞などで長時間アイドリングを続け
ている場合は、電装品の使用を極力避
けてください。
→　2-3ページ

（バッテリ－の液面を点検する）

電気装置が作動しないときや、電球が切
れていないのにランプが点灯しないとき
は、ヒューズ切れが考えられます。



ヒューズは、エンジンルーム内と運転
席足元にあります。



装備仕様の違いにより、所定の位置に
ヒューズがない場合があります。ま
た、装備がなくてもヒューズだけがあ
る場合があります。

エンジンルーム内のヒューズ

76J70321

76J70481



ブースターケーブルは確実に接続し
てください。エンジン始動時の振動
などでブースターケーブルが外れる
と、ドライブベルトや冷却ファンに
巻き込まれるおそれがあります。



シ ョ ー ト 防 止 の た め、ブ ー ス タ ー
ケーブルの

端子は、バッテリーの

端 子 以 外 の 部 分（

端 子、ボ

デー、ブラケットなど）と接触させ
ないでください。



は 押 し が け が で

きません。

  も安全の

ため、押しがけをしないでください。

オートマチック車

マニュアル車

バッテリーあがりを

防ぐためには

ヒューズ切れ

ヒューズが切れたときは

ジムニー

ʜʯ˂ʄʦʍɹʃÎï® ±

ʫɮʽʜʯ˂ʄ

ジムニーシエラ

ʜʯ˂ʄʦʍɹʃÎï® ±

ʫɮʽʜʯ˂ʄ

000- 取扱説明書 .book  16 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分

7

万一のとき/ヒューズ切れ

7-17

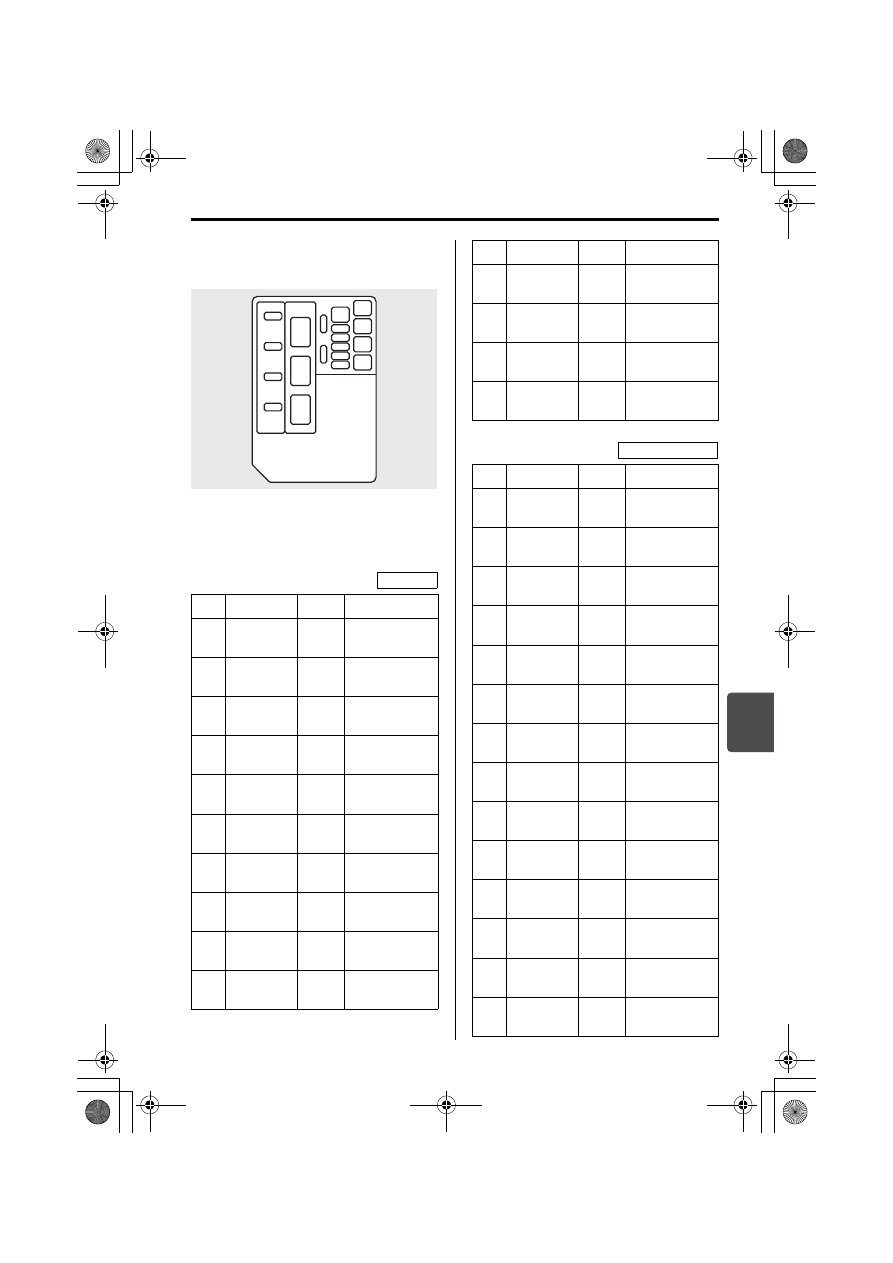

ヒューズの表は、ボックスのふたの裏側
にあります。

76J70330



次の表は、各ヒューズが受け持つ主な
装備を表しています。

位置

表示

容量

接続先名称

1

CPRSR

10A

エアコン

コンプレッサー

2

ST

30A

スターター

3

HTR FAN

20A

ヒーター

ファン

4

FR FOG

15A

フォグランプ

5

LAMP

50A

照明

6

H/L R

15A

ヘッドライト

（右）

7

H/L L

15A

ヘッドライト

（左）

8

RDTR

30A

ラジエーター

ファン

9

P/S

30A

パワー

ステアリング

10

FI

15A

燃料噴射装置

1

5

11

12

2

6
7

3

4

8
9

10

13

14

ジムニー

11 ABS SOL

30A

ABS

ソレノイド

12

IGN1

40A

エンジン
スイッチ

13 ABS MOT 40A

ABS

モーター

14

IGN2

50A

リヤデフォッガー
パワーウインドー

位置

表示

容量

接続先名称

1

A/C

20A

エアコン

2

ST

30A

スターター

3

HTR FAN

20A

ヒーター

4

FR FOG

15A

フォグランプ

5

LAMP

50A

照明

6

H/L R

15A

ヘッドライト

（右）

7

H/L L

15A

ヘッドライト

（左）

8

ー

ー

ー

9

ー

ー

ー

10

FI

15A

燃料噴射装置

11 ABS SOL

30A

ABS

ソレノイド

12

IGN1

40A

エンジン
スイッチ

13 ABS MOT 40A

ABS

モーター

14

IGN2

50A

エンジン
スイッチ

位置

表示

容量

接続先名称

ジムニーシエラ

000- 取扱説明書 .book  17 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分
