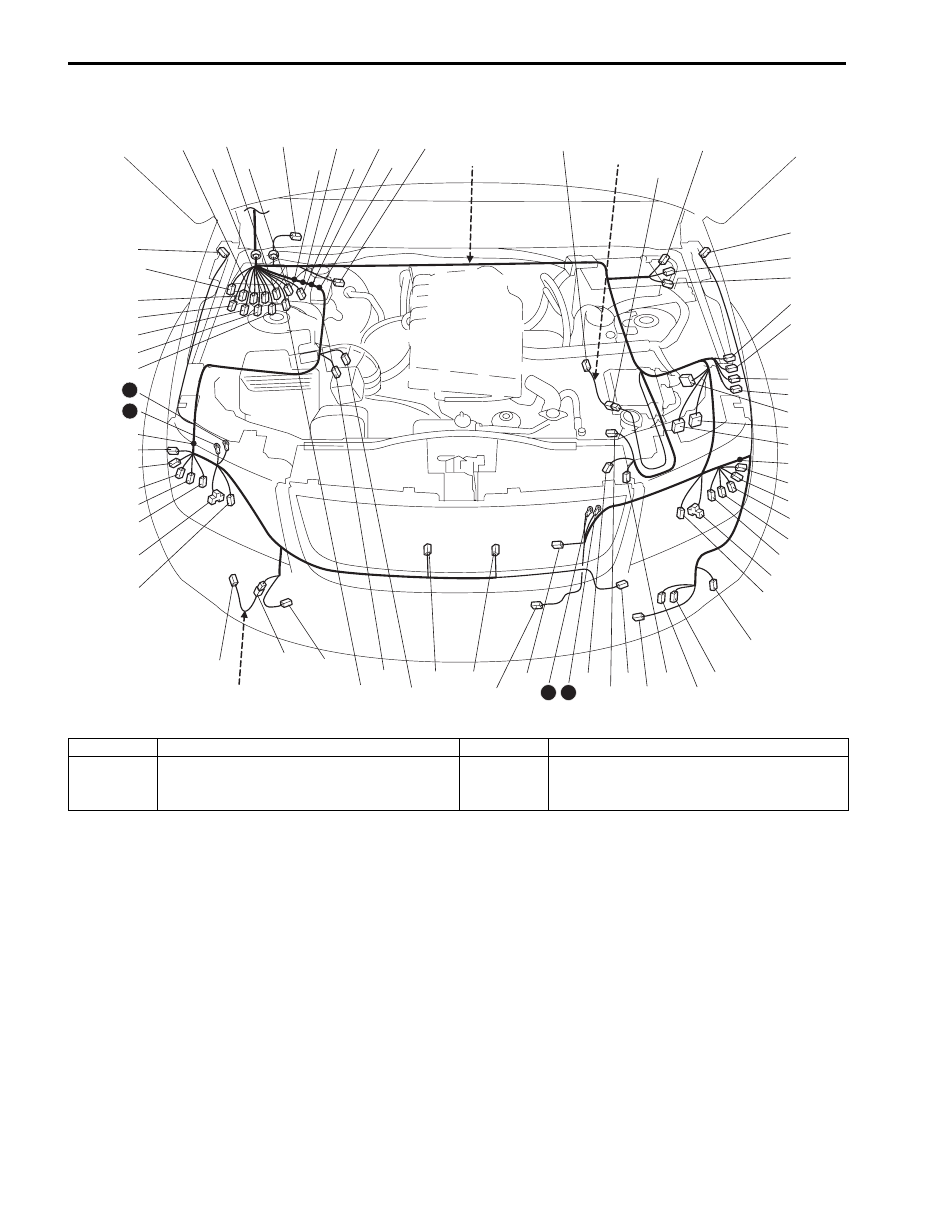

9A-26 Wiring Systems:

B: A/C compressor wire / E: Main harness, Front height sensor wire (Petrol RHD)

B: A/C compressor wire

6

7

8

9

E54

 (TO C34)

E55

 (TO C35)

E40

E06

E36

E35

E32

E34

E45

E59

E07

E44
E43

E09

E08

E46

E37

E12

E86

Front height sensor wire

E33

E38

E61

E42

E64

E62

E63

E02

E13

E05

E16

E15

E22

E20

E48

E47

E49

E21

E50

E60

E03

E53

E28

E29

E30

E31

E19

E56

B02

E57

E58

E23

E26

E27

E24

E14

E04

E18

E25

E10

E11

E51

E41

E01

E

B

{

E52
E85

{

E17
B01

I5JB0B910906-04

No./Color

Connective position

No./Color

Connective position

B01/BLK

(Early J20A

only)

Main Harness (To E17)

B02/BLK

(Early J20A

only)

A/C compressor

Wiring Systems:  9A-27

E: Main harness

E: Front height sensor wire

No./Color

Connective position

No./Color

Connective position

E01/GRY Windshield wiper motor

E33/BLK

Fuse box No.2 (Heater motor relay & Main
relay & Fuel pump relay)

E02/GRY Brake fluid level switch

E34/BLK

(M16A)

Fuse box No.2 (A/C compressor relay &
Heated oxygen relay)

E03/BLK

ABS control module

E35/N

Power integration No.1 (Mirror heater relay
& Fog light relay)

E04/BLK

A/C pressure sensor

E36/N

Power integration No.1 (Horn relay & Rear
defogger relay)

E05/N

Wheel speed sensor (FR)

E37/N

(J20A,
H27A)

Power integration No.2 (A/C compressor
relay & Heated oxygen relay)

E06/N

Side turn signal light (R)

E38/N

(J20A,
H27A)

Power integration No.2 (A/T relay)

E07/N

Front position light (R)

E40/GRY Power integration No.1

E08/BLK (3

dr)

Headlight (R)

E41/N

(J20A,
H27A)

Power integration No.2

E09/GRY Front turn signal light (R)

E42/N

Fuse box No.2

E10/N

Windshield washer motor

E43/GRY (5

dr)

HID headlight (R)

E11/N

Rear washer motor

E44/BLK (5

dr)

Headlight LO (R)

E12/BLK

Front fog light (R)

E45/GRY Headlight beam leveling actuator (R)

E13/YEL

Forward sensor (Driver side)

E46/BLK (5

dr)

Headlight HI (R)

E14/BLK

Ambient temperature sensor

E47/GRY (5

dr)

HID headlight (L)

E15/BLK

Horn (HI)

E48/BLK (5

dr)

Headlight LO (L)

E16/BLK

Horn (LO)

E49/GRY Headlight beam leveling actuator (L)

E17/BLK

A/C compressor wire (To B01)

E50/BLK (5

dr)

Headlight HI (L)

E18/BLK

Front fog light (L)

E51/N

HLC motor

E19/N

Side turn signal light (L)

E52/BLK

Front height sensor wire (To E85)

E20/GRY Front turn signal light (L)

E53/BLK (IF

EQPD)

ESP

®

 control module

E21/BLK (3

dr)

Headlight (L)

E54/N

Engine harness (To C34)

E22/N

Front position light (L)

E55/BLU

Engine harness (To C35)

E23/GRY ECM

E56/BLK

Fuse box No.1

E24/YEL

Forward sensor (Passenger side)

E57/BLK

Fuse box No.1

E25/GRY Wheel speed sensor (FL)

E58/GRY Fuse box No.1

E26/BLK

Radiator fan motor #1

E59/-

Weld splice

E27/GRY Radiator fan motor #2

E60/-

Weld splice

E28/BLK

Relay box (Throttle motor relay)

E61/-

Weld splice

E29/BLK

Relay box (Radiator fan relay #1)

E62/-

Weld splice

E30/BLK

Relay box (Radiator fan relay #2)

E63/-

Weld splice

E31/BLK

Relay box (Radiator fan relay #3)

E64/-

Weld splice

E32/BLK

Fuse box No.2 (Starting motor relay &
Headlight HI relay & Headlight LO relay)

No./Color

Connective position

No./Color

Connective position

E85/BLK

Main Harness (To E52)

E86/BLK

Front height sensor

9A-28 Wiring Systems:

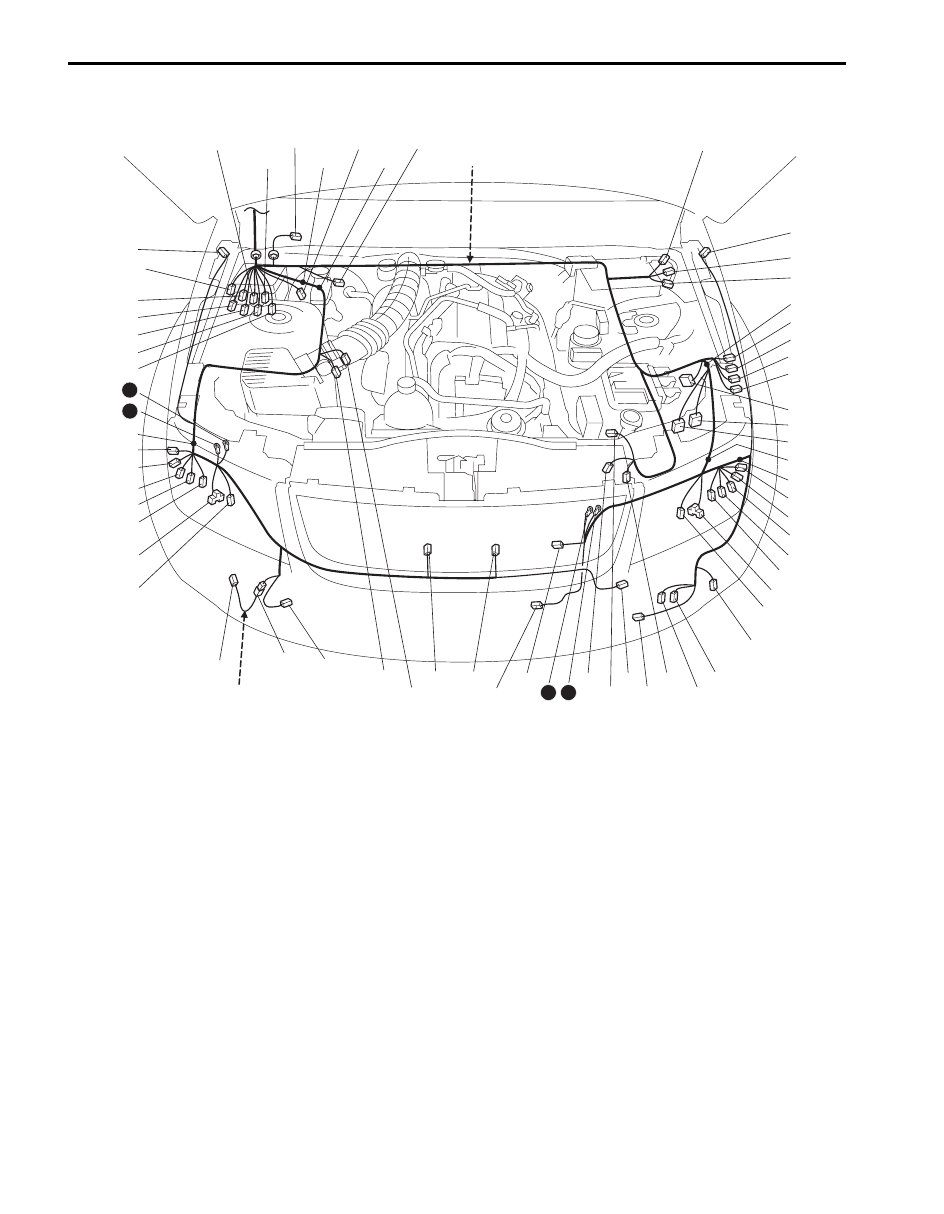

E: Main harness, Front height sensor wire (DSL RHD)

6

7

8

9

E54

 (TO C34)

E55

 (TO C35)

E40

E06

E36

E35

E32

E34

E45

E59

E07

E44
E43

E09

E08

E46

E12

E86

Front height sensor wire

E33

E42

E64

E62

E02

E13

E05

E16

E15

E22

E20

E48

E47

E49

E21

E50

E60

E03

E65

E53

E28

E29

E30

E31

E61

E19

E56

E57

E58

E66

E26

E27

E24

E14

E04

E18

E25

E10

E11

E51

E01

E

{

E52
E85

I5JB0B910907-04

Wiring Systems:  9A-29

E: Main harness

E: Front height sensor wire

No./Color

Connective position

No./Color

Connective position

E01/GRY Windshield wiper motor

E33/BLK

Fuse box No.2 (Heater motor relay & Main
relay & A/C compressor relay)

E02/GRY Brake fluid level switch

E34/N

Fuse box No.2 (Fuel heater relay & Turbo
cooling pump relay)

E03/BLK

ABS control module

E35/N

Power integration No.1 (Mirror heater relay
& Fog light relay)

E04/BLK

A/C pressure sensor

E36/N

Power integration No.1 (Horn relay & Rear
defogger relay)

E05/N

Wheel speed sensor (FR)

E40/GRY Power integration No.1

E06/N

Side turn signal light (R)

E42/N

Fuse box No.2

E07/N

Front position light (R)

E43/GRY (5

dr)

HID headlight (R)

E08/BLK (3

dr)

Headlight (R)

E44/BLK (5

dr)

Headlight LO (R)

E09/GRY Front turn signal light (R)

E45/GRY Headlight beam leveling actuator (R)

E10/N

Windshield washer motor

E46/BLK (5

dr)

Headlight HI (R)

E11/N

Rear washer motor

E47/GRY (5

dr)

HID headlight (L)

E12/BLK

Front fog light (R)

E48/BLK (5

dr)

Headlight LO (L)

E13/YEL

Forward sensor (Driver side)

E49/GRY Headlight beam leveling actuator (L)

E14/BLK

Ambient temperature sensor

E50/BLK (5

dr)

Headlight HI (L)

E15/BLK

Horn (HI)

E51/N

HLC motor

E16/BLK

Horn (LO)

E52/BLK

Front height sensor wire (To E85)

E18/BLK

Front fog light (L)

E53/BLK (IF

EQPD)

ESP

®

 control module

E19/N

Side turn signal light (L)

E54/N

Engine harness (To C34)

E20/GRY Front turn signal light (L)

E55/N

Engine harness (To C35)

E21/BLK (3

dr)

Headlight (L)

E56/BLK

Fuse box No.1

E22/N

Front position light (L)

E57/BLK

Fuse box No.1

E24/YEL

Forward sensor (Passenger side)

E58/GRY Fuse box No.1

E25/GRY Wheel speed sensor (FL)

E59/-

Weld splice

E26/BLK

Radiator fan motor #1

E60/-

Weld splice

E27/GRY Radiator fan motor #2

E61/-

Weld splice

E28/BLK

Relay box (Fuel pump relay)

E62/-

Weld splice

E29/BLK

Relay box (Radiator fan relay #1)

E64/-

Weld splice

E30/BLK

Relay box (Radiator fan relay #2)

E65/-

Weld splice

E31/BLK

Relay box (Radiator fan relay #3)

E66/BLK

ECM

E32/BLK

Fuse box No.2 (Starting motor relay &
Headlight HI relay & Headlight LO relay)

No./Color

Connective position

No./Color

Connective position

E85/BLK

Main Harness (To E52)

E86/BLK

Front height sensor
