12-3. Bulb chart

&

Safety precautions

WARNING

Bulbs may become very hot while
illuminated. Before replacing bulbs,
turn off the lights and wait until the
bulbs cool down. Otherwise, there is
a risk of sustaining a burn injury.

CAUTION

Replace any bulb only with a new
bulb of the specified wattage. Using
a bulb of different wattage could
result in a fire.

– CONTINUED –

Bulb chart

499

12

Specifications

(502,1)

&

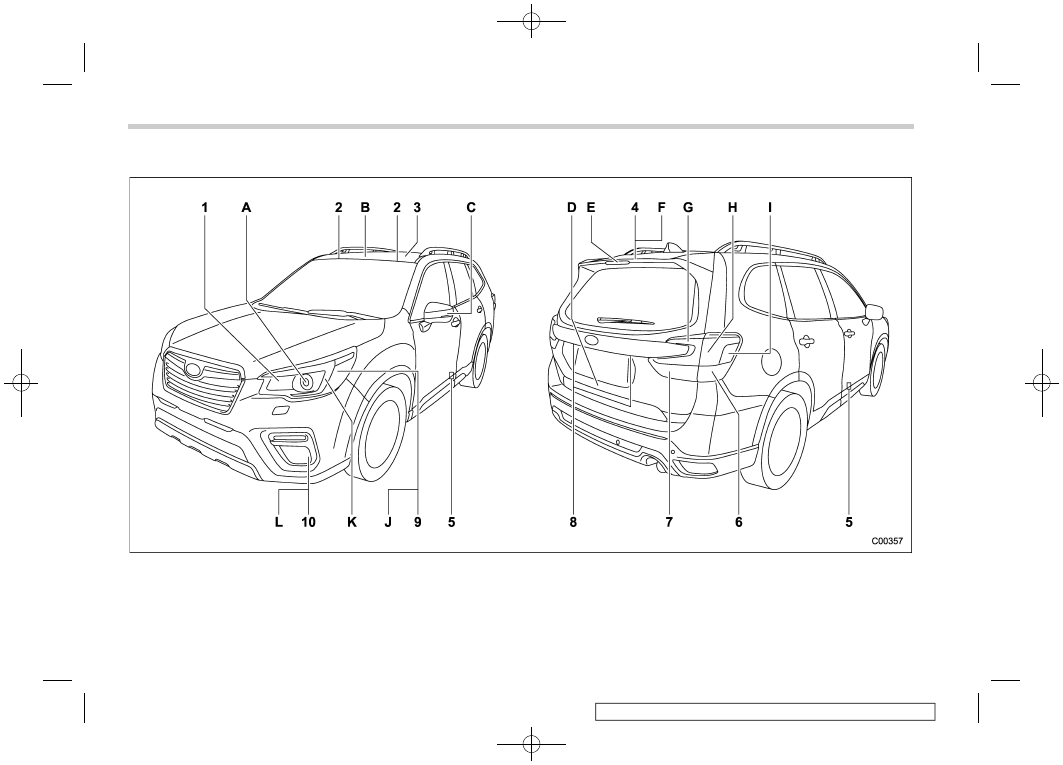

Bulb chart

NOTE

Lights A, B, C, D, E, F, G, H, I, J, K and L are the LED (Light Emitting Diode) type. Consult your SUBARU dealer for replacement.

Bulb chart

500

(503,1)

Wattage

Bulb No.

1)

Front turn signal light / Front position light (if equipped)

12 V-28 W / 8 W

7444NA

Front turn signal light (if equipped)

12 V-28 W

7444NA

2)

Vanity mirror light

14 V-2 W

–

3)

Dome light

12 V-8 W

–

4)

Cargo area light (if equipped)

12 V-13 W

–

5)

Door step light

12 V-5 W

W5W

6)

Rear turn signal light

13.5 V-21 W

WY21W

7)

Backup light

13.5 V-16 W

W16W

8)

License plate light

12 V-5 W

W5W

9)

Front side marker light (if equipped)

12 V-5 W

W5W

10) Front fog light (if equipped)

12 V-19 W

H16

A)

Low/High beam headlight

–

–

Daytime running light (if equipped)

–

–

B)

Map light

–

–

C)

Side turn signal light (if equipped)

–

–

D)

Rear gate light (if equipped)

–

–

E)

High-mounted stop light

–

–

F)

Cargo area light (if equipped)

–

–

G)

Tail light

–

–

H)

Stop light

–

–

Tail light

–

–

I)

Rear side marker light

–

–

J)

Front side marker light (if equipped)

–

–

Wattage

Bulb No.

– CONTINUED –

Bulb chart

501

12

Specifications

(504,1)

Wattage

Bulb No.

K)

Front position light (if equipped)

–

–

Daytime running light (if equipped)

–

–

L)

Front fog light (if equipped)

–

–

Bulb chart

502

(505,1)

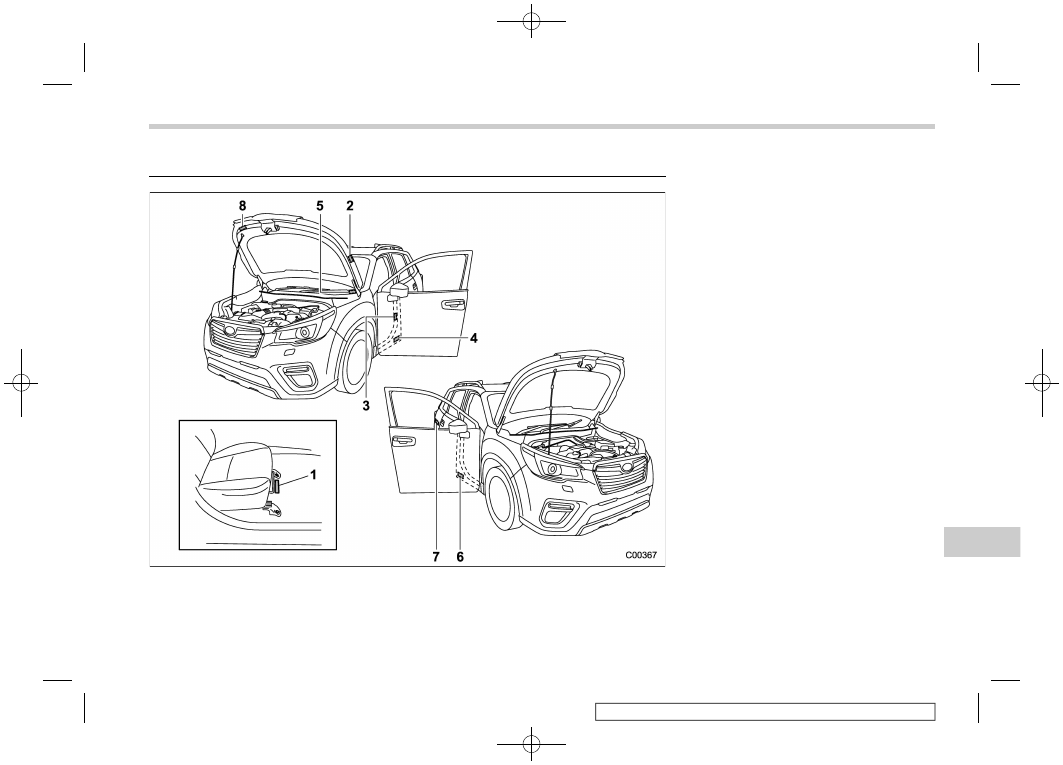

12-4. Vehicle identification

1)

Vehicle identification number (under the
floor carpet of the right-hand front seat)

2)

Emission control label

3)

Tire inflation pressure label

4)

Certification label

5)

Vehicle identification number label

6)

Model number label

7)

Fuel label

8)

Air conditioner label

Vehicle identification

503

12

Specifications

(507,1)

13-1. For U.S.A. ...................................................... 506
13-2. Tire information ............................................ 506

Tire labeling ....................................................... 506
Recommended tire inflation pressure.................. 508
Glossary of tire terminology ............................... 509
Tire care – maintenance and safety practices ...... 514
Determining compatibility of tire and vehicle

load capacities ................................................. 514

Adverse safety consequences of overloading

on handling and stopping and on tires.............. 514

Steps for Determining Correct Load Limit........... 515

13-3. Vehicle load limit – how to determine .........515

Calculating total and load capacities varying

seating configurations...................................... 516

13-4. Uniform tire quality grading standards .......518

TREADWEAR ..................................................... 519
TRACTION AA, A, B, C ....................................... 519
TEMPERATURE A, B, C ...................................... 519

13-5. Reporting safety defects (U.S.A.).................520

Consumer information and reporting safety defects

13

(508,1)

13-1. For U.S.A.

The following information has been
compiled according to Code of
Federal Regulations “Title 49, Part
575”.

13-2. Tire information

&

Tire labeling

Many markings (e.g. Tire size, Tire
Identification Number or TIN) are
placed on the sidewall of a tire by
tire manufacturers. These markings
can provide you with useful infor-
mation on the tire.

!

Tire size

Your vehicle comes equipped with
P-Metric tire size. It is important to
understand the sizing system in
selecting the proper tire for your
vehicles. Here is a brief review of
the tire sizing system with a break-
down of its individual elements.

!

P Metric

With the P-Metric system, Section
Width is measured in millimeters.
To convert millimeters into inches,
divide by 25.4. The Aspect Ratio
(Section Height divided by Section
Width) helps provide more dimen-
sional information about the tire
size.

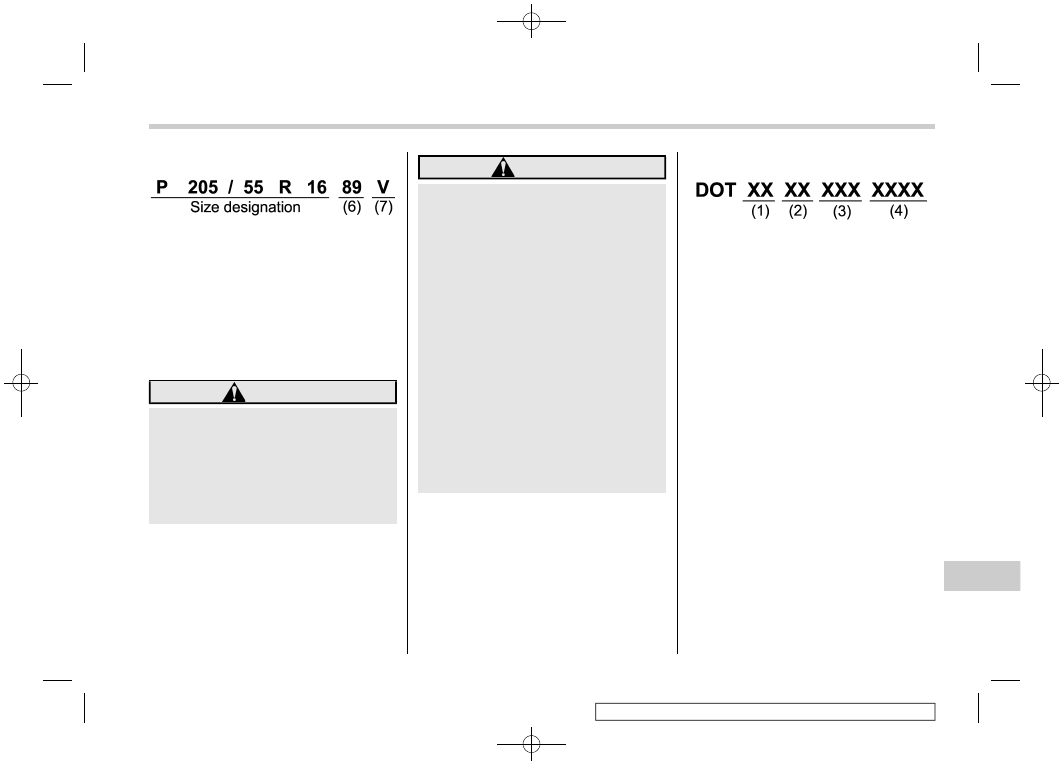

Example:

(1)

P = Certain tire type used on

light duty vehicles such as passen-
ger cars
(2)

Section Width in millimeters

(3)

Aspect Ratio (= section height

7

section width).

(4)

R = Radial Construction

(5)

Rim diameter in inches

!

Load and Speed Rating
Descriptions

The load and speed rating descrip-
tions will appear following the size
designation.
They provide two important facts
about the tire. First, the number
designation is its load index. Sec-
ond, the letter designation indicates
the tire’s speed rating.

For U.S.A.

506

(509,1)

Example:

(6)

Load Index: A numerical code

which specifies the maximum load
a tire can carry at the speed
indicated by its speed symbol, at
maximum inflation pressure.

For example, “90” means 1,323 lbs
(600 kg), “89” means 1,278 lbs (580
kg).

WARNING

Load indices apply only to the
tire, not to the vehicle. Putting
a load rated tire on any vehicle
does not mean the vehicle can
be loaded up to the tire’s rated
load.

(7)

Speed Rating: An alphabetical

system describing a tire’s capability
to travel at established and prede-
termined speeds.
For example, “V” means 149 mph
(240 km/h)

WARNING

.

Speed ratings apply only to

the tire, not to the vehicle.
Putting a speed rated tire on
any vehicle does not mean
the vehicle can be operated
at the tire’s rated speed.

.

The speed rating is void if

the tires are worn out, da-
maged, repaired, retreaded,
or otherwise altered from
their original condition. If
t i r e s a r e r e p a i r e d , r e -
treaded, or otherwise al-
tered, they may not be sui-
table for original equipment
tire designed loads and
speeds.

!

Tire Identification Number
(TIN)

Tire Identification Number (TIN) is
marked on the intended outboard
sidewall. The TIN is composed of
four groups. Here is a brief review of
the TIN with a breakdown of its

individual elements.

(1)

Manufacturer’s Identification

Mark
(2)

Tire Size

(3)

Tire Type Code

(4)

Date of Manufacture

The first two figures identify the
week, starting with “01” to represent
the first full week of the calendar
year; the second two figures repre-
sent the year. For example, 0101
means the 1st week of 2001.

!

Other markings

The following makings are also
placed on the sidewall.

!

Maximum permissible infla-
tion pressure

The maximum cold inflation pres-
sure to which this tire may be
inflated. For example, “300 kPa
(44 PSI) MAX. PRESS”

– CONTINUED –

Tire information

507

13

Consumer

information

and

reporting

safety

defects
