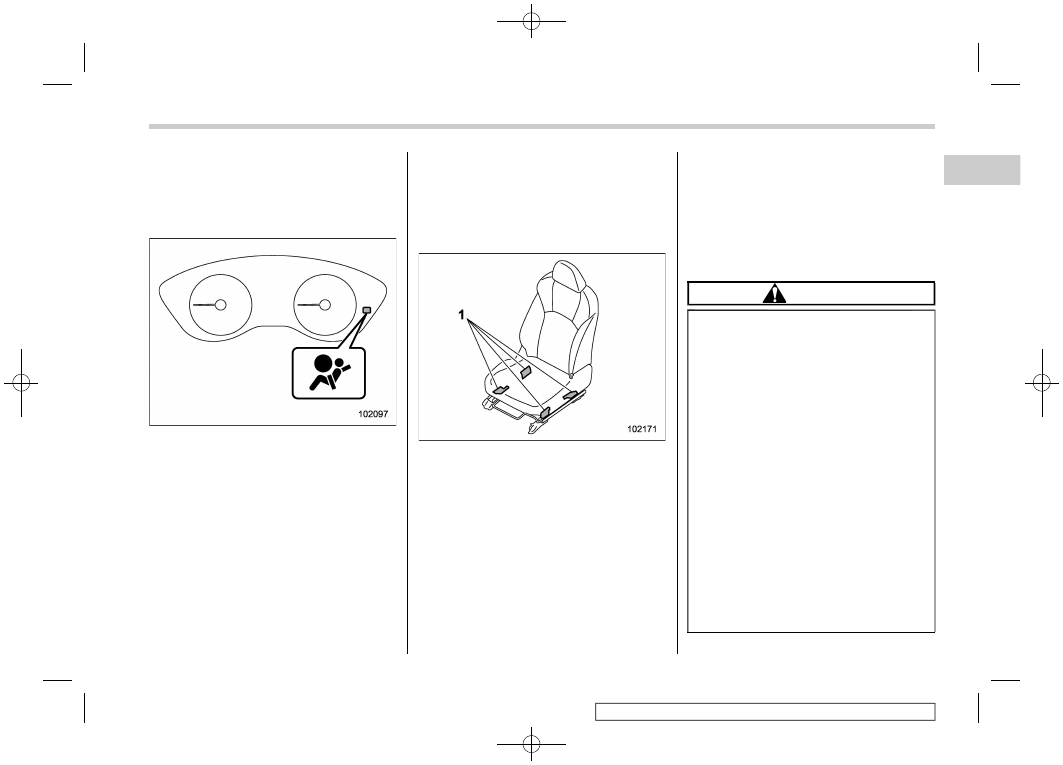

Driver’s SRS frontal airbag

The driver’s SRS frontal airbag uses a dual
stage inflator. The inflator operates in
different ways depending on the severity
of impact.

SRS airbag system warning light

Have the system inspected by your
SUBARU dealer immediately if the SRS
airbag system warning light illuminates.

NOTE

The driver’s SRS side airbag and SRS
curtain airbag are not controlled by the
SUBARU advanced frontal airbag sys-
tem.

!

Front passenger’s SRS frontal air-
bag

The front passenger’s SRS frontal airbag
uses a dual stage inflator. The inflator
operates in different ways depending on
the severity of impact.

1)

Occupant detection sensors

The occupant detection system sensors
are installed between the seat and seat
rails, and monitor the physique and pos-
ture of the front passenger. Using this
information, the occupant detection sys-
tem determines whether the front passen-
ger’s SRS frontal airbag should be de-
ployed or not.

The occupant detection system may not
inflate the front passenger’s SRS frontal
airbag even when the driver’s SRS frontal

airbag deploys. This is normal. In this
case, although the front passenger’s SRS
frontal airbag does not operate, the front
passenger’s seatbelt pretensioner oper-
ates with the driver’s seatbelt preten-
sioner. For details about the seatbelt
pretensioner, refer to “Seatbelt preten-
sioners” FP56.

CAUTION

Observe the following precautions.
Failure to do so may prevent the
SUBARU advanced frontal airbag
system from functioning correctly
or cause the system to fail.

.

Do not apply any strong impact to

the front passenger’s seat, such
as by kicking.

.

Do not let rear passengers rest

their feet between the front seat-
back and seat cushion.

.

Do not spill liquid on the front

passenger’s seat. If liquid is
spilled, wipe it off immediately.

.

Do not remove or disassemble

the front passenger’s seat.

.

Do not install any accessory

(such as an audio amplifier) other
than a genuine SUBARU acces-
sory under the front passenger’s

– CONTINUED –

SRS airbag (Supplemental Restraint System airbag)

83

1

Seat,

seatbelt

and

SRS

airbags

(86,1)

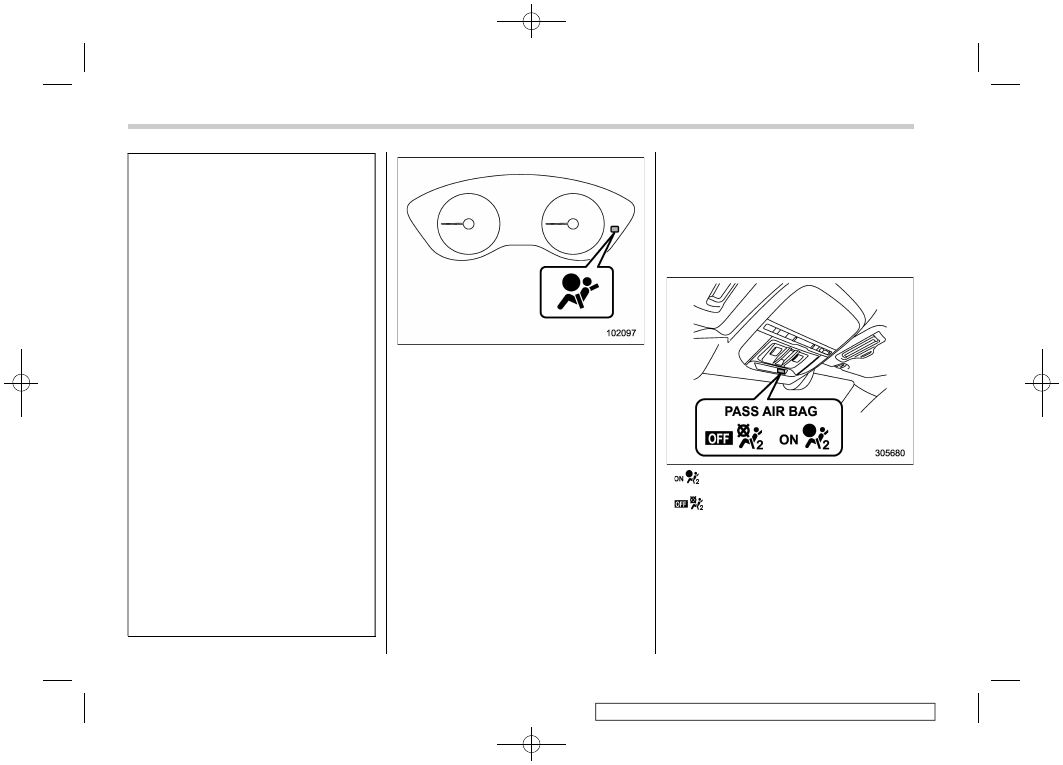

seat.

.

Do not place anything (shoes,

umbrella, etc.) under the front
passenger’s seat.

.

Do not place any objects (books,

etc.) around the front passen-
ger’s seat.

.

Do not use the front passenger’s

seat with the head restraint re-
moved.

.

Do not leave any articles on the

front passenger’s seat or the
seatbelt tongue and buckle en-
gaged when you leave your vehi-
cle.

.

Do not put sharp object(s) on the

seat or pierce the seat uphols-
tery.

.

Do not place a magnet near the

seatbelt buckle and the seatbelt
retractor.

.

Do not use front seats with their

forward-backward position and
seatback not being locked into
place securely. If any of them are
not locked securely, adjust them
again. For adjusting procedure,
refer to “Forward and backward
adjustment” FP35 and “Reclin-
ing the seatback” FP35.

SRS airbag system warning light

If the seatbelt buckle switch and/or front
passenger’s occupant detection system
have failed, the SRS airbag system warn-
ing light will illuminate. Have the system
inspected by your SUBARU dealer imme-
diately if the SRS airbag system warning
light illuminates.
If your vehicle has sustained impact, this
may affect the proper function of the
SUBARU advanced frontal airbag system.
Have your vehicle inspected at your
SUBARU dealer. Do not use the front
passenger’s seat while driving the vehicle
to your SUBARU dealer.

NOTE

The front passenger’s SRS side airbag
and SRS curtain airbag are not con-
trolled by the SUBARU advanced fron-
tal airbag system.

!

Passenger’s frontal airbag ON and
OFF indicators

: Front passenger’s frontal airbag ON

indicator

: Front passenger’s frontal airbag OFF

indicator

Refer to “Front passenger’s frontal airbag
ON and OFF indicators” FP167.

SRS airbag (Supplemental Restraint System airbag)

84

(87,1)

!

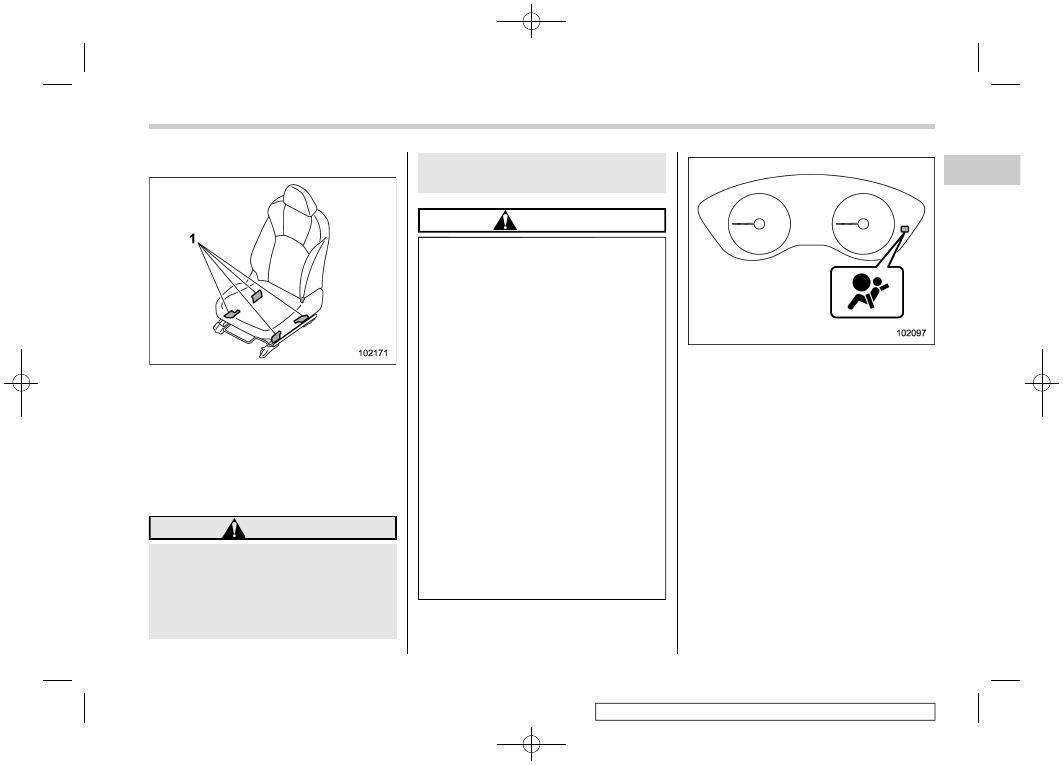

Occupant detection system

1)

Occupant detection sensors

The occupant detection system sensors
are installed between the seat and seat
rails, and monitor the physique and pos-
ture of the front passenger. Using this
information, the occupant detection sys-
tem determines whether the front passen-
ger’s SRS frontal airbag should be de-
ployed or not.

WARNING

Do not kick the front passenger seat
or subject it to severe impact. Other-
wise, the SRS airbag system warn-
ing light may illuminate to indicate a
malfunction of the front passenger
occupant detection system. In this

case, contact your SUBARU dealer
immediately.

CAUTION

Electrical devices, such as cell
phones, laptops, portable music
players, or electronic games, espe-
cially when connected to the acces-
sory power outlet and placed on the
front passenger’s seat or used by
the person sitting in the front pas-
senger’s seat, may affect the opera-
tion of the occupant detection sys-
tem. If either of the following situa-
tions occurs when using an electro-
nic device in the vehicle, at first try
to relocate that device to avoid it
creating any interference.

.

The SRS airbag system warning

light illuminates.

.

The front passenger’s frontal air-

bag ON and OFF indicators oper-
ate erratically.

If the device continues to cause
interference, the use of that device
in the vehicle should be discontin-
ued.

SRS airbag system warning light

If the front passenger’s seat cushion is
wet, this may adversely affect the ability of
the system to determine deployment.
Wipe off liquid from the seat, let the seat
dry naturally and then check the SRS
airbag system warning light.

– CONTINUED –

SRS airbag (Supplemental Restraint System airbag)

85

1

Seat,

seatbelt

and

SRS

airbags

(88,1)

: Front passenger’s frontal airbag ON

indicator

: Front passenger’s frontal airbag OFF

indicator

If the front passenger’s frontal airbag ON
and OFF indicators do not work properly
even when the front passenger’s seat is
dry, do not allow anyone to sit on the front
passenger’s seat and have the occupant
detection system checked by your
SUBARU dealer.

: Front passenger’s frontal airbag ON

indicator

: Front passenger’s frontal airbag OFF

indicator

Also, if luggage or electronic devices are
placed on the front passenger’s seat, this
may adversely affect the ability of the
system to determine deployment. This
may prevent the front passenger’s frontal
airbag ON and OFF indicators from work-
ing properly. Check that the indicators
work properly.
When the OFF indicator turns off and the
ON indicator illuminates, the front passen-
ger’s frontal airbag may deploy during a
collision. Remove luggage and electronic
devices from the front passenger’s seat.

!

Conditions in which front passen-
ger’s SRS frontal airbag is not
activated

The front passenger’s SRS frontal airbag
will not be activated when any of the
following conditions are met regarding
the front passenger’s seat:
.

The seat is empty.

.

The seat is equipped with an appro-

priate child restraint system and an infant
or a child is restrained in it. (See WARN-
ING that follows.)
.

The front passenger’s occupant detec-

tion system is malfunctioning.

WARNING

NEVER INSTALL A CHILD SEAT IN
THE FRONT SEAT EVEN IF THE
FRONT PASSENGER’S SRS FRON-
TAL AIRBAG IS DEACTIVATED. Be
sure to install it in the REAR seat in a
correct manner. Also, it is strongly
recommended that any forward fa-
cing child seat or booster seat be
installed in the REAR seat, and that
even children who have outgrown a
child restraint system be also seated
in the REAR seat. This is because
children sitting in the front passen-
ger’s seat may be killed or severely
injured should the front passenger’s

SRS airbag (Supplemental Restraint System airbag)

86

(89,1)

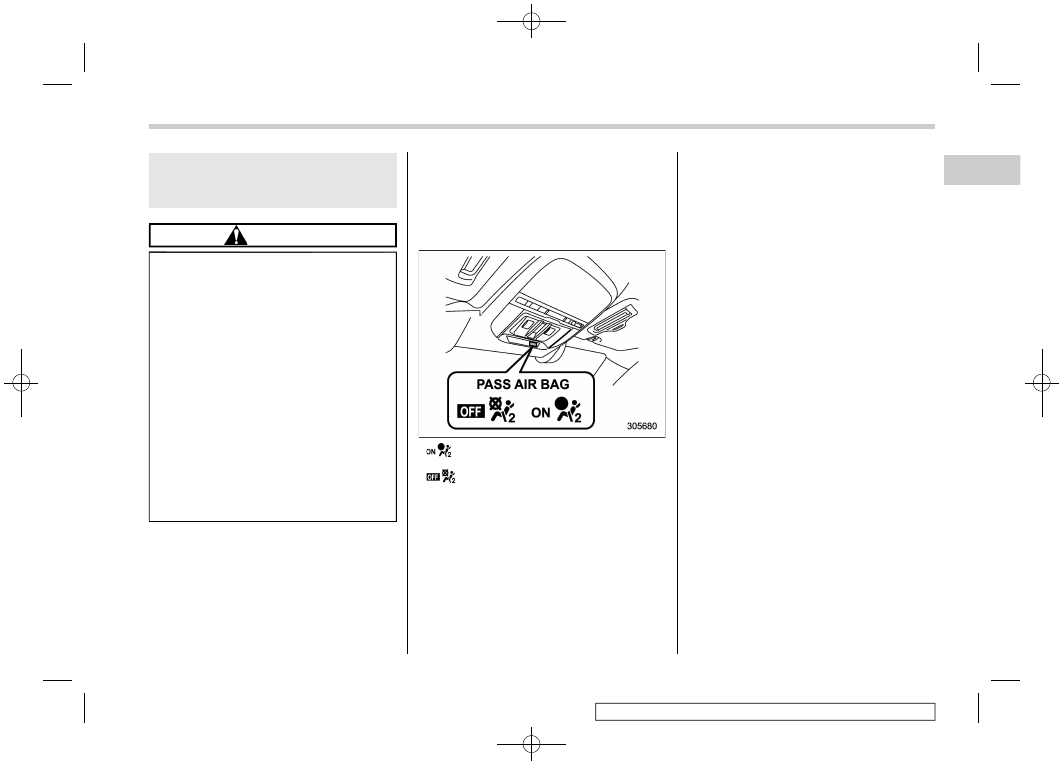

SRS frontal airbag deploy. REAR
seats are the safest place for chil-
dren.

CAUTION

When the front passenger’s seat is
occupied by an infant in an appro-
priate child restraint system, ob-
serve the following precautions.
Failure to do so may interfere with
the proper operation of the occupant
detection system, activating the
front passenger’s SRS frontal airbag
even though that seat is occupied by
the infant in the child restraint
system.

.

Do not place any article (includ-

ing electronic devices) on the
seat other than the infant in the
child restraint system.

.

Do not place more than one infant

in the child restraint system.

!

If the front passenger’s frontal
airbag ON indicator illuminates
and the OFF indicator turns off
even when an infant or a small
child is in a child restraint sys-
tem (including booster seat)

: Front passenger’s frontal airbag ON

indicator

: Front passenger’s frontal airbag OFF

indicator

1. Turn the ignition switch to the “LOCK”/
“OFF” position.
2. Remove the child restraint system from
the seat.
3. By referring to the child restraint
manufacturer’s recommendations as well
as the child restraint system installation
procedures in “Child restraint systems”
FP59, correctly install the child restraint

system.
4. Turn the ignition switch to the “ON”
position and make sure that the front
passenger’s frontal airbag ON indicator
turns off and the OFF indicator illuminates.

If the ON indicator still remains illuminated
while the OFF indicator turns off, take the
following actions.
.

Ensure that no article is placed on the

seat other than the child restraint system
and the child occupant.
.

Ensure that the backward-forward po-

sition and seatback of the front passen-
ger’s seat are locked into place securely
by moving the seat back and forth.

If the ON indicator still remains illuminated
while the OFF indicator turns off after
taking the relevant corrective actions
described above, relocate the child re-
straint system to the rear seat and im-
mediately contact your SUBARU dealer
for an inspection.

NOTE

When a child who has outgrown a child
restraint system or a small adult is
seated in the front passenger’s seat,
the SUBARU advanced frontal airbag
system may or may not activate the
front passenger’s SRS frontal airbag

– CONTINUED –

SRS airbag (Supplemental Restraint System airbag)

87

1

Seat,

seatbelt

and

SRS

airbags

(90,1)

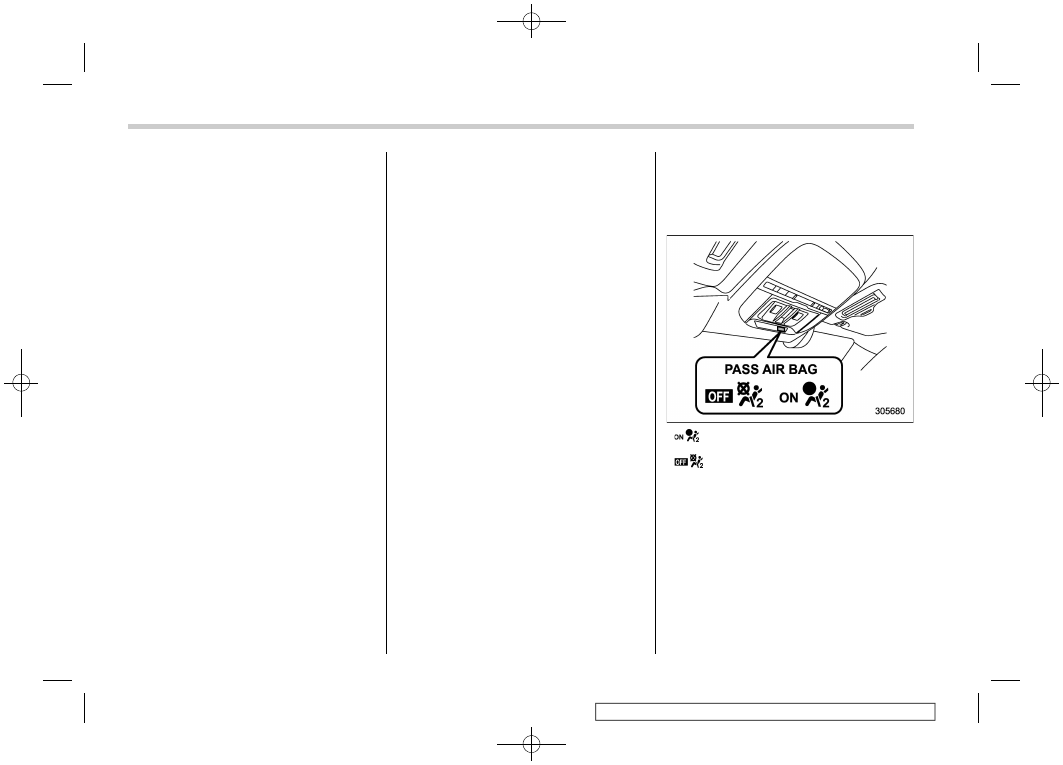

depending on the occupant’s seating
posture. Children should always wear a
seatbelt when sitting in the seat irre-
spective of whether the airbag is deac-
tivated or activated. If the front passen-
ger’s SRS frontal airbag is activated
(the ON indicator remains illuminated
while the OFF indicator turns off), take
the following action.
.

Ensure that no article is placed on

the seat other than the occupant.

If the ON indicator still remains illumi-
nated while the OFF indicator turns off
despite the fact that the actions noted
above have been taken, seat the child/
small adult in the rear seat and imme-
diately contact your SUBARU dealer for
an inspection. Even if the system has
passed the dealer inspection, it is
recommended that on subsequent trips
the child/small adult always take the
rear seat.

Children who have outgrown a child
restraint system should always wear the
seatbelt irrespective of whether the airbag
is deactivated or activated.

!

Conditions in which front passen-
ger’s SRS frontal airbag is activated

The front passenger’s SRS frontal airbag
will be activated for deployment upon
impact when any of the following condi-
tions are met regarding the front passen-
ger’s seat.
.

When the seat is occupied by an adult.

.

When certain items (e.g. jug of water)

are placed on the seat.

!

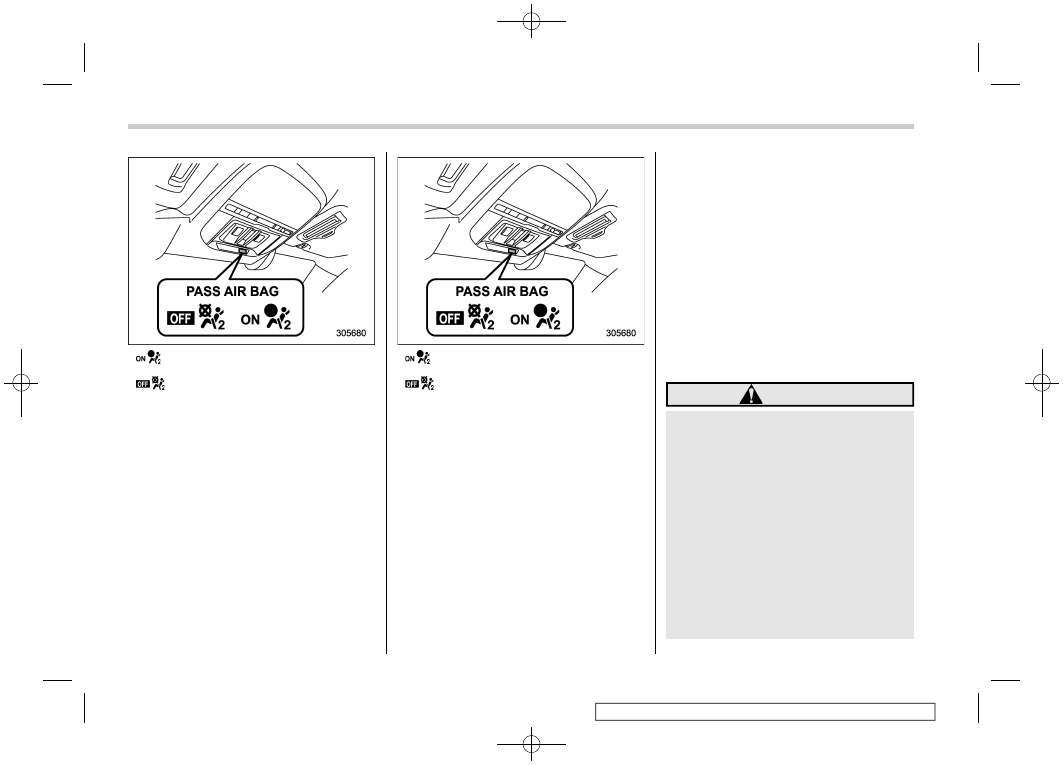

If the passenger’s frontal airbag
OFF indicator illuminates and the
ON indicator turns off even when
the front passenger’s seat is
occupied by an adult

: Front passenger’s frontal airbag ON

indicator

: Front passenger’s frontal airbag OFF

indicator

This can be caused by the adult incorrectly
sitting in the front passenger’s seat.
1. Turn the ignition switch to the “LOCK”/
“OFF” position.
2. Ask the front passenger to set the
seatback to the upright position, sit up
straight in the center of the seat cushion,
correctly fasten the seatbelt, position his/
her legs out forward, and adjust the seat to
the rearmost position.

SRS airbag (Supplemental Restraint System airbag)

88

(91,1)

3. Turn the ignition switch to the “ON”
position.

If the OFF indicator remains illuminated
while the ON indicator remains off, take the
following actions.
1. Turn the ignition switch to the “LOCK”/
“OFF” position.
2. Make sure that the front passenger
does not use a blanket, seat cushion, seat
cover, seat heater or massager, etc.
3. If wearing excessive layers of clothing,
the front passenger should remove any
unnecessary items before sitting in the
front passenger’s seat, or should sit in a
rear seat.
4. Turn the ignition switch to the “ON”
position and wait 6 seconds to allow the
system to complete self-checking. Follow-
ing the system check, both indicators turn
off for 2 seconds. Now, the ON indicator
should illuminate while the OFF indicator
remains off.

If the OFF indicator still remains illumi-
nated while the ON indicator remains off,
ask the occupant to move to the rear seat
and immediately contact your SUBARU
dealer for an inspection.

– CONTINUED –

SRS airbag (Supplemental Restraint System airbag)

89

1

Seat,

seatbelt

and

SRS

airbags

(92,1)

!

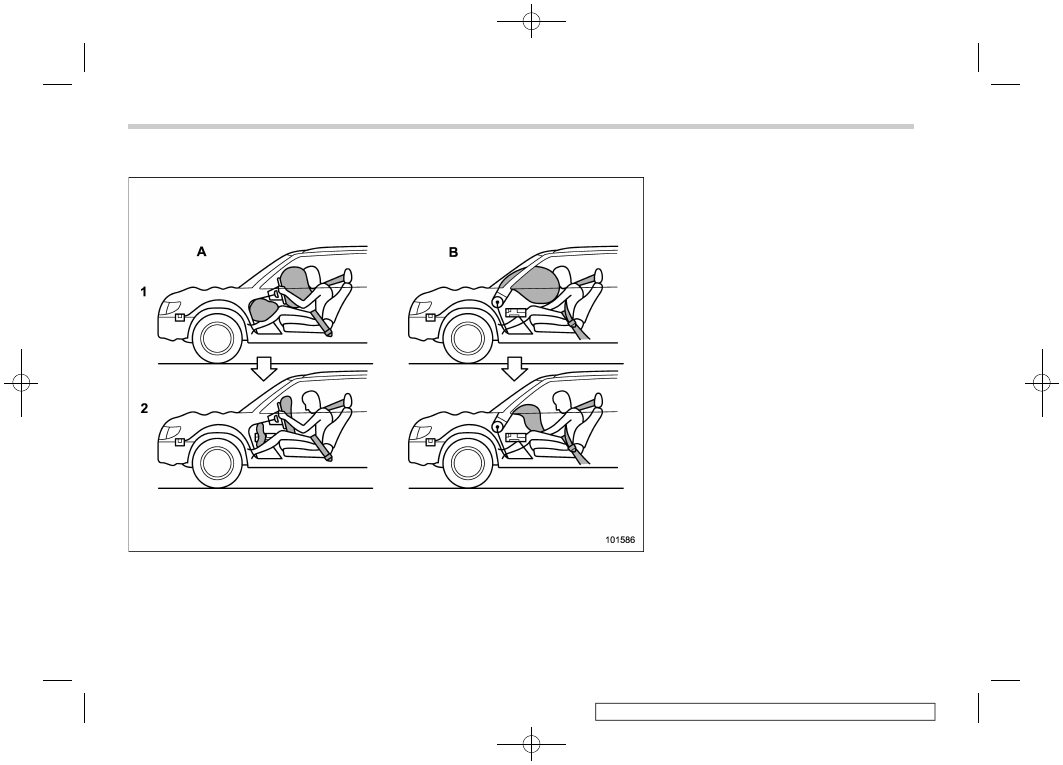

Operation

A)

Driver’s side

B)

Passenger’s side

1)

SRS AIRBAGs deploy as soon as a collision occurs.

2)

After deployment, SRS AIRBAGs start to deflate immediately so that the driver’s vision is not
obstructed.

The SRS airbags can function only when
the ignition switch is in the “ON” position.

The SUBARU advanced frontal airbag
system is designed to determine the
activation or deactivation condition of the
front passenger’s SRS frontal airbag de-
pending on the characteristic of item(s) or
person on the front passenger’s seat
monitored by the front passenger’s occu-
pant detection system sensor. For this
reason, only the driver’s SRS frontal
airbag may deploy in the event of a
collision, but this does not mean failure of
the system.

If the following sensors detect a predeter-
mined amount of force during a frontal
collision, the control module sends signals
to the airbag module(s) (only driver’s
module or both driver’s and front passen-
ger’s modules) instructing the module(s) to
inflate the SRS frontal airbag(s).
.

The front sub sensors

.

The impact sensors in the airbag

control module

On the driver’s side, the SRS knee airbag
also inflates with the SRS frontal airbag.

SRS airbag (Supplemental Restraint System airbag)

90
