Subaru B9 Tribeca (2007 год). Руководство - часть 598
WI-300
Задний жгут проводов и кабель дверцы багажного отсека
СИСТЕМА ЭЛЕКТРОПРОВОДКИ
65.Задний жгут проводов и кабель дверцы багажного отсека

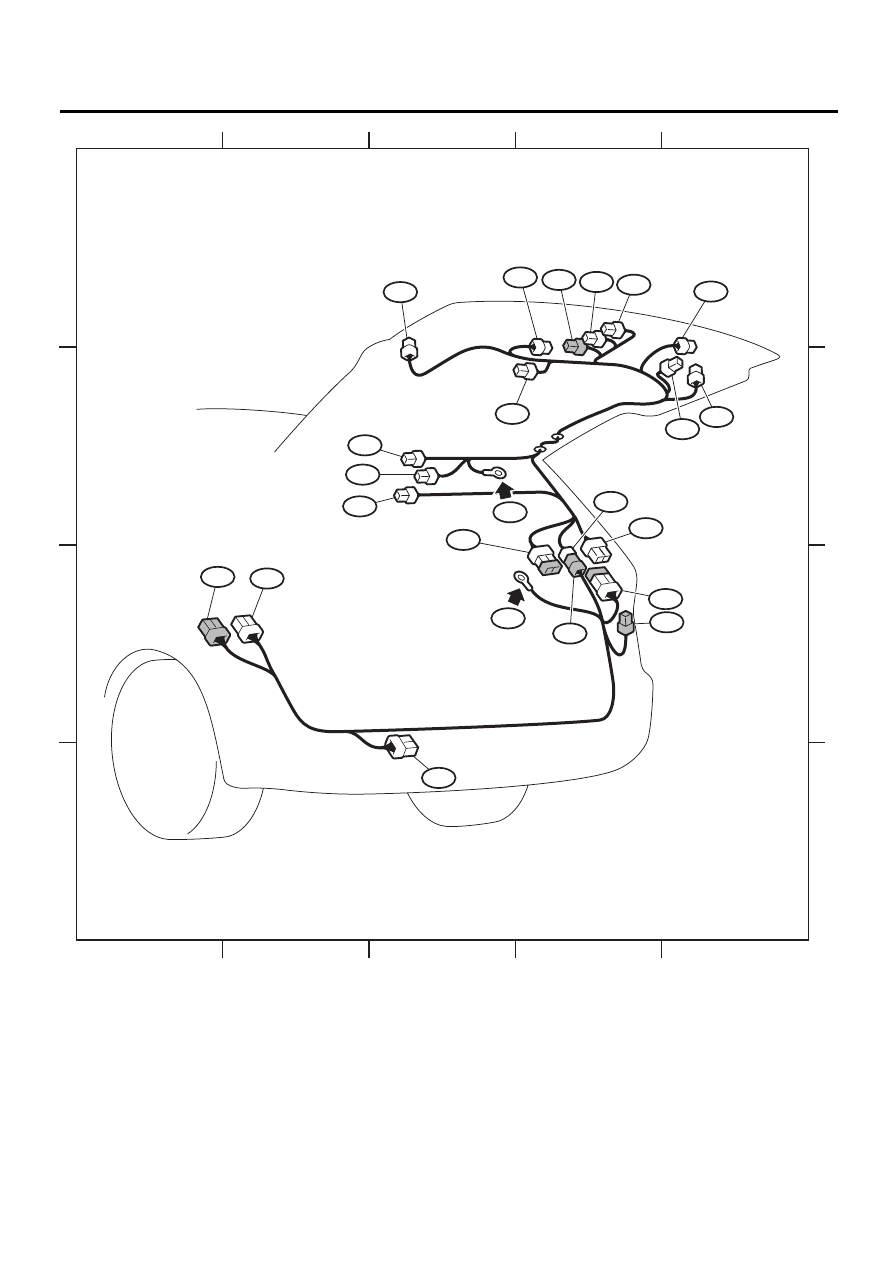

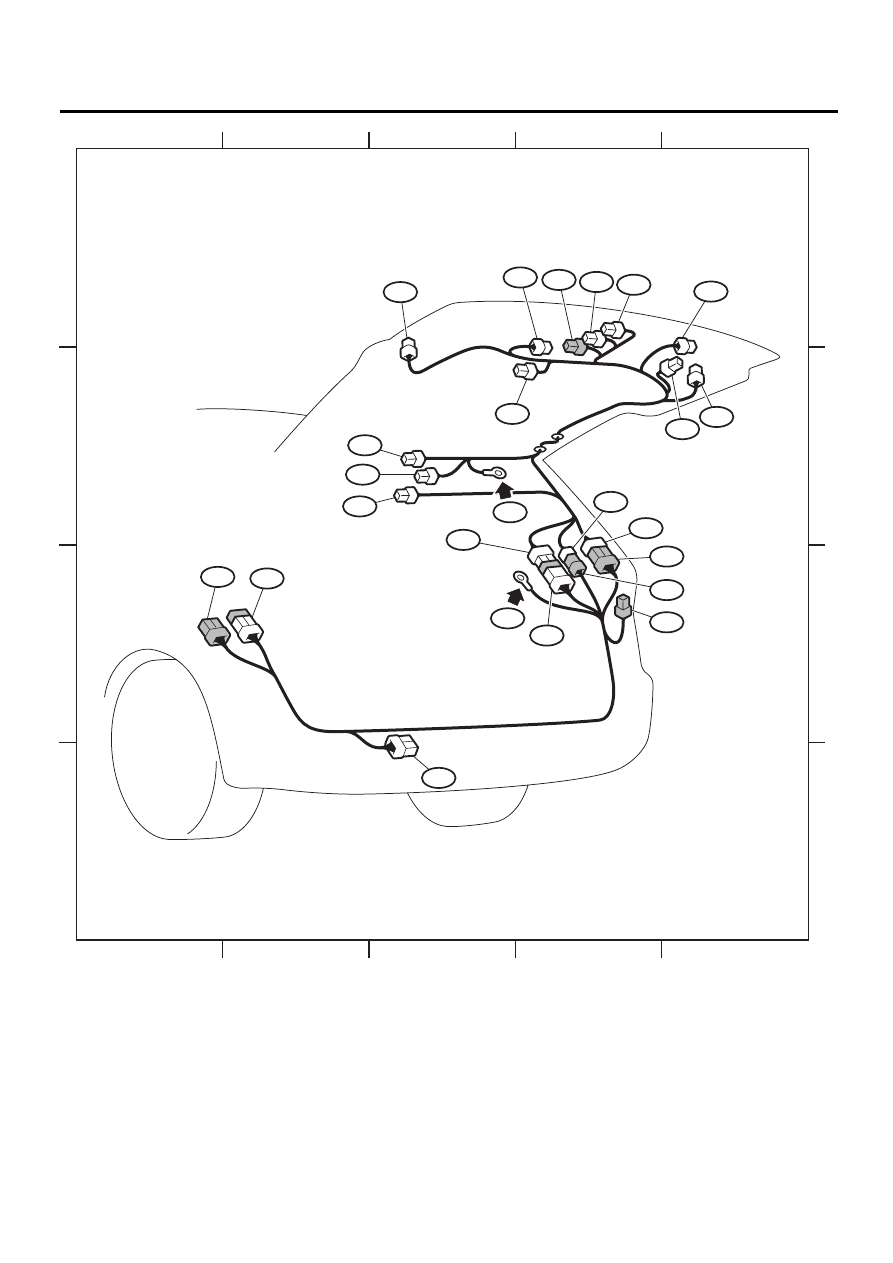

A: РАСПОЛОЖЕНИЕ
1. МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ
Разъем
Подключен к
№
Контакт
Цвет
Участок
№
Описание
D33
12
Серый
C-4
R38
Проходной соединительный разъем
D34
2
C-4
R37
Задний жгут проводов
D35
10
C-4
R39
D37
3
B-3
Плафон освещения багажника
D39
2
B-3
Верхний стоп-сигнал
D43
4
B-4
Электродвигатель заднего стеклоочистителя
D44
2
B-4
Левый фонарь подсветки номерного знака
D87
2
B-5
Правый фонарь заднего хода
D89
2
B-5
Обогреватель заднего стекла
D91
2
B-3
Левый фонарь заднего хода
D135
2
B-4
Переключатель отпирания дверцы багажного отсека
D136
1
B-3
Антенный усилитель
D137
2
A-4
Правый фонарь подсветки номерного знака
D138
3
B-5
Плафон дверцы багажного отсека
D140
4
A-4
Датчик открытия дверцы багажного отсека и привод
отпирания дверцы багажного отсека
: Белого или естественного цвета
Разъем
Подключен к
№
Контакт
Цвет
Участок
№
Описание
R26
4
C-4
Задний правый комбинированный фонарь
R37
2
C-4
D34
Кабель дверцы багажного отсека
R38
12
Серый
C-4
D33
Проходной соединительный разъем
R39
10
C-4
D35
Кабель дверцы багажного отсека
R79
10
D-3
Разъем прицепа
R246
12
Черный
C-2
R216
Проходной соединительный разъем
R247
14
C-1
R215
Задний жгут проводов
: Белого или естественного цвета
