WI-268

Передний жгут проводов

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

58.Передний жгут проводов

A: РАСПОЛОЖЕНИЕ

Разъем

Подключен к

№

Контакт

Цвет

Участок

№

Описание

F5

1

Черный

B-1

Звуковой сигнал

F6

2

Серый

C-1

Реле правой передней противотуманной фары

F7

8

Серый

B-1

Правая передняя фара, правый передний габаритный
фонарь, правый передний сигнал поворота (без регулятора
уровня светового пучка фар)

10

Серый

B-1

Правая передняя фара, правый передний габаритный
фонарь, правый передний сигнал поворота (с регулятором
уровня светового пучка фар)

F16

2

Серый

C-2

Электродвигатель вспомогательного вентилятора

F17

3

Серый

C-2

Электродвигатель основного вентилятора

F21

2

Серый

C-3

Реле левой передней противотуманной фары

F23

8

Серый

C-3

Левая передняя фара, левый передний габаритный фонарь,
левый передний сигнал поворота (без регулятора уровня
светового пучка фар)

10

Серый

C-3

Левая передняя фара, левый передний габаритный фонарь,
левый передний сигнал поворота (с регулятором уровня
светового пучка фар)

F26

3

Зеленый

B-2

Генератор

F27

31

Черный

B-4

Держатель реле

F35

12

Синий

B-4

Главный блок предохранителей (M/B)

F36

7

B-4

F37

20

B-4

F47

1

Черный

C-2

Звуковой сигнал

F78

2

Черный

C-1

Датчик температуры наружного воздуха

F108

18

Серый

B-4

B361

Проходной соединительный разъем

F109

24

B-3

B360

F110

1

Черный

B-2

Электромагнитная муфта

: Белого или естественного цвета

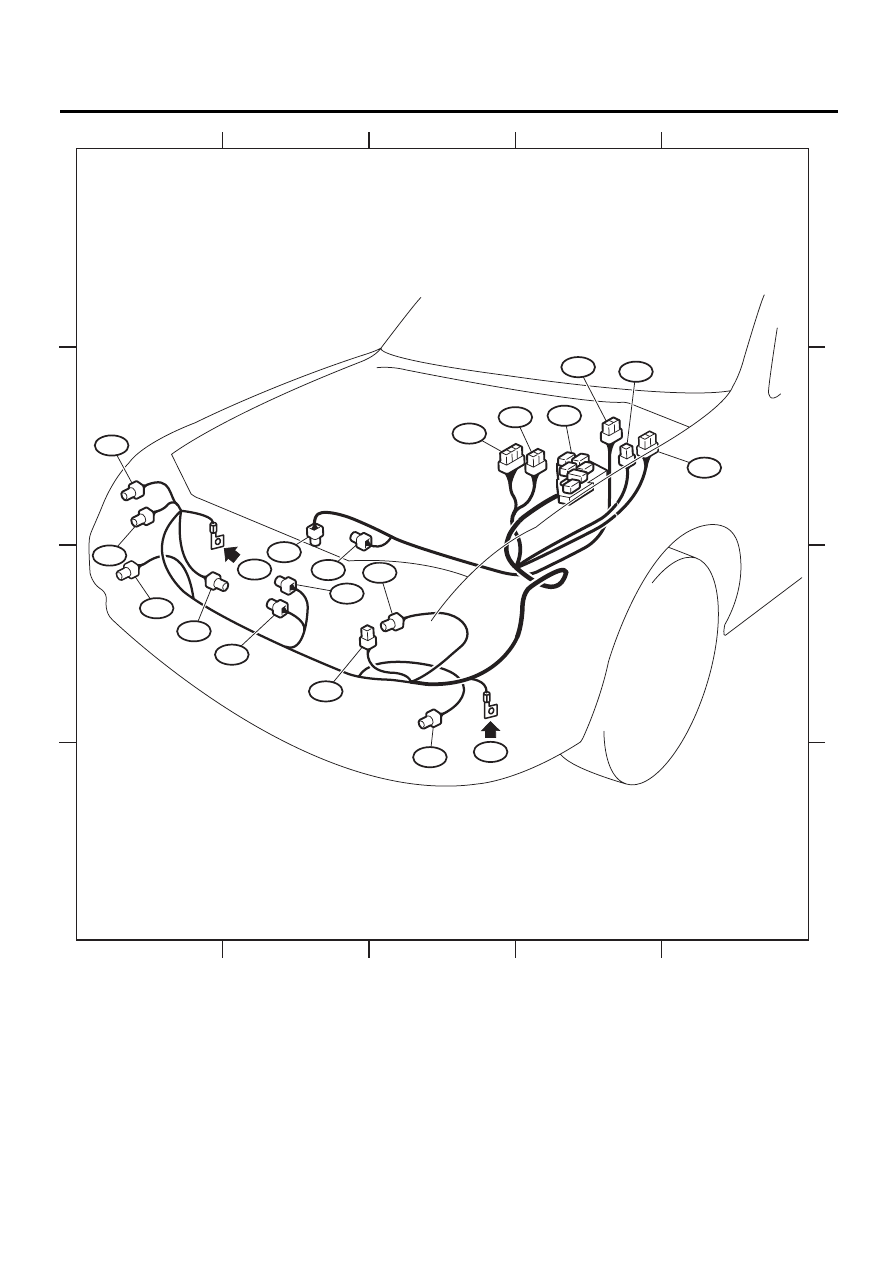

WI-269

Передний жгут проводов

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

WI-14750

1

2

3

4

5

1

2

3

4

5

A

B

C

D

A

B

C

D

F16

F23

F35

F21

F47

GB-2

GB-1

F7

F108

F27

F109

F78

F6

F37

F36

F26

F17

F110

F5

WI-270

Жгут проводов переборки (в моторном отсеке)

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

59.Жгут проводов переборки (в моторном отсеке)

A: РАСПОЛОЖЕНИЕ

1. МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

Разъем

Подключен к

№

Контакт

Цвет

Участок

№

Описание

B3

5

Черный

B-2

Датчик воздушного потока

B6

2

Серый

B-2

Датчик скорости переднего правого колеса системы ABS

B8

5

Серый

B-4

Электродвигатель стеклоочистителей ветрового стекла

B10

4

Серый

B-4

Датчик давления

B11

20

Серый

B-3

T4

Жгут проводов трансмиссии

B12

8

Коричневый

B-3

T3

B14

1

Черный

B-4

Стартер (электромагнит)

B15

2

Серый

B-4

Датчик скорости переднего левого колеса системы ABS

B16

2

Серый

B-4

Датчик уровня тормозной жидкости

B20

16

Коричневый

B-3

E1

Жгут проводов двигателя

B21

54

Черный

B-3

E2

B22

16

Коричневый

B-3

E3

B143

20

B-4

Главный блок предохранителей (M/B)

B144

9

Коричневый

B-4

B145

7

Коричневый

B-4

B146

6

Серый

C-4

Бачок жидкости стеклоомывателя (датчик уровня жидкости
стеклоомывателя, электродвигатель стеклоомывателя ветрового
стекла, электродвигатель стеклоомывателя заднего стекла)

B186

8

B-4

Главный блок предохранителей (M/B)

B310

46

Черный

B-2

Блок управления системы VDC

B360

16

Серый

B-4

F109

Проходной соединительный разъем

B361

14

Серый

B-4

F108

B407

2

Черный

B-5

Левый плафон подсветки подножки

B409

4

Черный

B-5

Блок реле стеклоочистителей

B410

3

Серый

B-5

B411

3

Черный

B-4

Датчик давления

B417

2

Серый

B-3

Вакуумный насос

B422

4

Черный

B-3

Блок реле (реле вакуумного насоса)

B423

8

Черный

B-3

Блок реле (реле электродвигателя и реле цепи
отказоустойчивости системы VDC)

B430

2

Черный

B-2

Правый плафон подсветки подножки

B432

8

Черный

B-4

Держатель SBF

B433

2

B-4

Главный блок предохранителей (M/B)

: Белого или естественного цвета

Разъем

Подключен к

№

Контакт

Цвет

Участок

№

Описание

AB13

2

Желтый

C-3

Левый передний вспомогательный датчик

AB16

2

Желтый

B-1

Правый передний вспомогательный датчик

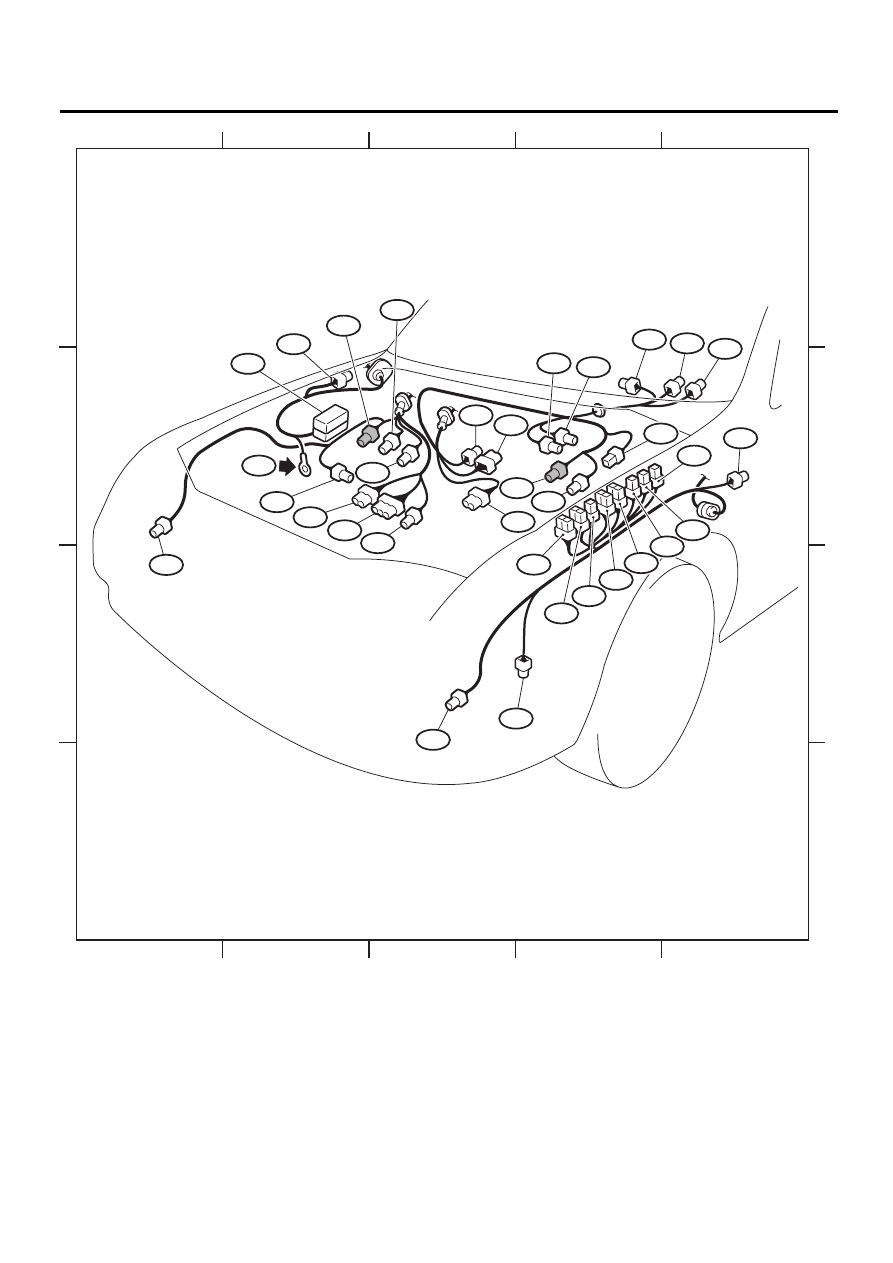

WI-271

Жгут проводов переборки (в моторном отсеке)

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

WI-14751

1

2

3

4

5

1

2

3

4

5

A

B

C

D

A

B

C

D

AB13

B12

B11

B409

B407

B410

B8

AB16

B21

B417

B20

B3

B423

B22

B10

B15

GV

B186

B144

B360

B432

B361

B146

B430

B310

B422

B6

B14

B16

B411

B433

B145

B143
