LAN(diag)-56

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

11

ПРОВЕРКА ЖГУТА ПРОВОДОВ.

Когда тестер подсо-
единяется к боковому
разъему автомобиля,
составляет ли величи-
на измеренного сопро-
тивления 30 МОМ?

Устраните разрыв
цепи в жгуте прово-
дов, сопротивление
которого замеря-
лось, или замените
его на новый.

Переходите к ша-
гу 16.

12

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем блока управления системы
VDC.
2) Подсоедините тестер к боковому жгуту проводов
автомобиля и измерьте сопротивление.

Разъемы и клеммы

(B310) № 10 — № 35:

Сопротивление состав-
ляет 115 — 125 Ом?

Переходите к шагу
13.

Переходите к ша-
гу 14.

13

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ
1) Подсоедините разъем блока управления систе-
мы VDC.
2) Отсоедините разъем от блока ECM.
3) Подсоедините тестер к боковому жгуту проводов
автомобиля и измерьте сопротивление между клем-
мами.

Разъемы и клеммы

(B136) № 27 — № 35:

Сопротивление состав-
ляет 115 — 125 Ом?

Переходите к шагу
20.

Замените блок
управления сис-
темы VDC. <См.
VDC-9, Блок уп-
равления систе-
мы VDC и блок
гидравлического
управления
(VDCCM&H/U).>

14

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Подсоедините разъем блока управления систе-
мы VDC.
2) Отсоедините разъем от блока ECM.
3) Подсоедините тестер к боковому жгуту проводов
автомобиля и измерьте сопротивление между клем-
мами.

Разъемы и клеммы

(B136) № 27 — № 35:

Сопротивление состав-
ляет 115 — 125 Ом?

Переходите к шагу
15.

Устраните раз-
рыв цепи в жгуте
проводов или за-
мените его на но-
вый.

15

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ
Подсоедините тестер к клемме блока ECM и измерь-
те сопротивление.

Разъемы и клеммы

(B136) № 27 — № 35:

Сопротивление состав-
ляет 115 — 125 Ом?

Переходите к шагу
16.

Замените
ECM.<См.
FU(H6DO)-32,
Блок управления
двигателем
(ECM).>

16

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Подсоедините разъемы всех блоков управления,
кроме разъема центрального блока управления.
2) Подсоедините тестер к жгуту проводов автомо-
биля.
3) Установите замок зажигания в положение ON и
измерьте напряжение клеммы.

Разъемы и клеммы

(B280) № 20 (+) — Масса кузова (–):

Напряжение составля-
ет 6 В или более?

Переходите к шагу
17.

Переходите к ша-
гу 18.

17

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ
Когда тестер подсоединен к жгуту проводов автомо-
биля, последовательно отсоедините разъемы каж-
дого блока управления.

Понизилось ли напря-
жение одного из бло-
ков управления до 6 В
или меньшей величи-
ны?

Замените блок уп-
равления, напряже-
ние в котором пони-
зилось до 6 В или
меньшей величины.

Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.

18

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Подсоедините разъемы всех блоков управления,
кроме разъема центрального блока управления.
2) Подсоедините тестер между жгутом проводов
автомобиля и массой кузова, затем измерьте сопро-
тивление.

Разъемы и клеммы

(B280) № 20 — Масса кузова:
(B280) № 30 — Масса кузова:

Сопротивление состав-
ляет менее 10 Ом?

Переходите к шагу
19.

Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.

Шаг

Проверка

Да

Нет

LAN(diag)-57

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

19

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ
Когда тестер подсоединен к боковому жгуту прово-
дов автомобиля, последовательно отсоедините
разъемы каждого блока управления.

Превысило ли сопро-
тивление каких-либо
блоков управления
10 Ом?

Замените блоки уп-
равления, сопро-
тивление которых
повысилось до
10 Ом или более.

Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.

20

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ
1) Подсоедините разъемы всех блоков управления.
2) Подсоедините Subaru Select Monitor и проведите
очистку памяти.
3) Отсоедините разъем TCM (B54).
4) Переведите замок зажигания в положение ON и
считайте КДН центрального блока управления. <См.
LAN(diag)-13, СЧИТЫВАНИЕ КОДОВ ДИАГНОСТИ-
КИ НЕИСПРАВНОСТЕЙ (КДН), ПОРЯДОК РАБОТЫ,
Subaru Select Monitor.>

Отображается ли на
дисплее КДН U1201?

Переходите к шагу
21.

Проверьте блок
TCM. <См.
5AT(diag)-17,
СЧИТЫВАНИЕ
КОДОВ ДИА-
ГНОСТИКИ НЕ-
ИСПРАВНОС-
ТЕЙ (КДН), ПО-
РЯДОК РАБОТЫ,
Subaru Select
Monitor.>

21

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ
1) Подсоедините разъем блока управления TCM.
2) Проведите очистку памяти при помощи Subaru
Select Monitor.
3) Отсоедините разъем датчика угла поворота ру-
левого колеса (B231).
4) Переведите замок зажигания в положение ON и
считайте КДН центрального блока управления. <См.
LAN(diag)-13, СЧИТЫВАНИЕ КОДОВ ДИАГНОСТИ-
КИ НЕИСПРАВНОСТЕЙ (КДН), ПОРЯДОК РАБОТЫ,
Subaru Select Monitor.>

Отображается ли на
дисплее КДН U1201?

Переходите к шагу
22.

Проверьте дат-
чик угла поворо-
та рулевого коле-
са. <См.
VDC(diag)-16,
СЧИТЫВАНИЕ
КОДОВ ДИА-
ГНОСТИКИ НЕ-
ИСПРАВНОС-
ТЕЙ (КДН), ПО-
РЯДОК РАБОТЫ,
Subaru Select
Monitor.>

22

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ
1) Подсоедините разъем датчика угла поворота ру-
левого колеса.
2) Проведите очистку памяти при помощи Subaru
Select Monitor.
3) Отсоедините разъем датчика угловой скорости
рыскания (B230).
4) Переведите замок зажигания в положение ON и
считайте КДН центрального блока управления. <См.
LAN(diag)-13, СЧИТЫВАНИЕ КОДОВ ДИАГНОСТИ-
КИ НЕИСПРАВНОСТЕЙ (КДН), ПОРЯДОК РАБОТЫ,
Subaru Select Monitor.>

Отображается ли на
дисплее КДН U1201?

Переходите к шагу
23.

Проверьте дат-
чик угловой ско-
рости рыскания.
<См. VDC(diag)-
16, СЧИТЫВА-
НИЕ КОДОВ
ДИАГНОСТИКИ
НЕИСПРАВНОС-
ТЕЙ (КДН), ПО-
РЯДОК РАБО-
ТЫ, Subaru Select
Monitor.>

23

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ
1) Подсоедините разъемы всех блоков управления.
2) Используя Subaru Select Monitor, проверьте пункт
“body integrated unit data received” (“данные, получен-
ные с центрального блока управления”) на экране
показа текущих данных ECM.

Отображается ли на
дисплее сообщение
“Yes” (Да)?

Переходите к шагу
24.

Замените цент-
ральный блок уп-
равления. <См.
SL-42, СНЯТИЕ,
Центральный
блок управле-
ния.>

24

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ
Проверьте пункт “body integrated unit counter update”
(“обновление счетчика центрального блока управле-
ния”) на экране показа данных ECM.

Отображается ли на
дисплее сообщение
“Yes” (“Да”)?

Проведите провер-
ку ECM. <См.
EN(H6DO)(diag)-46,
Считывание кодов
диагностики неис-
правностей (КДН).>

Замените цент-
ральный блок уп-
равления. <См.
SL-42, СНЯТИЕ,
Центральный
блок управле-
ния.>

Шаг

Проверка

Да

Нет

LAN(diag)-58

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

K: КДН U1202 ОТКЛЮЧЕНИЕ ВЫСОКОСКОРОСТНОЙ ШИНЫ CAN

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Определите неисправный блок или участок линии CAN. Устраните неисправность или осуществи-
те замену.
• Такие неисправности как “Not received data” (“Неполучение данных”) и “error data” (“Данные об
ошибках”) могут определяться одновременно.
ПРИЗНАК НЕИСПРАВНОСТИ:
На одометре/счетчике пройденного пути отображается сообщение “Er HC”.

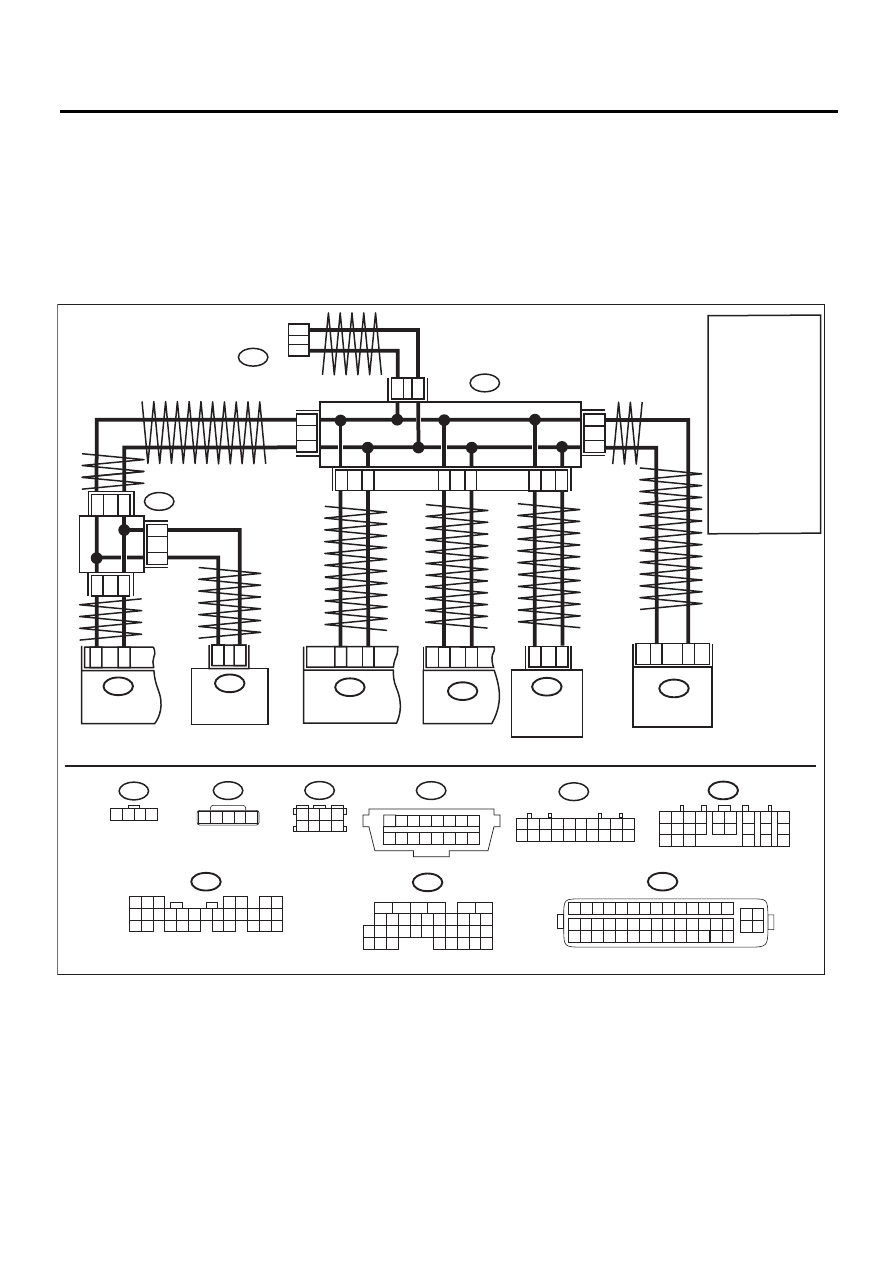

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

2

3

B359

ДАТЧИК СКОРО-
СТИ РЫСКАНИЯ

B231

2

1

ДАТЧИК УГЛА
ПОВОРОТА РУЛЕ-
ВОГО КОЛЕСА

VDCCM & H/U

B310

34

20

B231

1 2 3 4

B54

A:

1 2

7

8

9

5 6

3 4

10 11 12
19 20 21

13

14 15

16

17

18

22

23

24

B280

B:

5

4

6 7

8

2

1

9

3

10

22

23

11 12 13 14 15

24 25

26 27

16 17 18

28 29

19 20

21

30

ECM

B136

27

35

ВИТАЯ ПАРА

B310

1 2 3 4 5 6 7 8 9 10 11 12 13 14

15 16 17 18 19 20 21 22 23 24 25 26 27 28
29 30 31 32 33 34 35 36 37 38 39 40 41 42

43 44
45 46

B136

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

LAN00207

TCM

B54

A:

A3

A4

B402

B359

1 2 3 4 5

B20

B30

ЦЕНТРАЛЬНЫЙ
БЛОК УПРАВЛЕНИЯ

B280

B:

6

14

B416

1 2

4

5 6 7 8

3

1 2 3 4 5 6 7 8 9 10

11 12 13 14 15 16 17 18 19 20

B331

B416

B331

B402

ВИТАЯ ПАРА

СОЕДИНИТЕЛЬНЫЙ
РАЗЪЕМ ЛИНИИ CAN

СОЕДИНИТЕЛЬНЫЙ
РАЗЪЕМ ЛИНИИ CAN

ВИТ

А

Я

ПАР

А

ВИТ

АЯ

 ПАР

А

ВИТ

АЯ ПАР

А

ВИТ

А

Я

 ПАР

А

ВИТ

АЯ

 ПАР

А

ВИТ

А

Я

 ПАР

А

РАЗЪЕМ
ПЕРЕДАЧИ
ДАННЫХ

2

*

1

*

2

*

1

*

3

*

4

*

2

*

1

*

2

*

1

*

2

*

1

*

2

*

1

*

3

*

4

*

3

*

4

*

:

:

2

*

1

*

:

3

*

:

4

*

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16

ПРОИЗВОЛЬНЫЕ
НОМЕРА КЛЕММ
ИЗ 1, 2, 3, 11, 12 И 13

ПРОИЗВОЛЬНЫЕ
НОМЕРА КЛЕММ
ИЗ 8, 9, 10, 18, 19 И 20

ПРОИЗВОЛЬНЫЕ
НОМЕРА КЛЕММ
ИЗ 1, 2, 5 И 6

ПРОИЗВОЛЬНЫЕ
НОМЕРА КЛЕММ
ИЗ 3, 4, 7 И 8

LAN(diag)-59

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КДН.
Проверьте КДН центрального блока управления.

Указывает ли КДН, отоб-
ражаемый на дисплее, на
текущую неисправность?

Проверьте на-
дежность соеди-
нений жгута про-
водов и разъ-
емов.
Переходите к ша-
гу 2.

Переходите к ша-
гу 2.

2

ПРОВЕРКА КДН.
Переведите замок зажигания в положение OFF и
повторно считайте КДН.

Указывает ли КДН, отоб-
ражаемый на дисплее, на
текущую неисправность?

Проверьте на-
дежность соеди-
нений жгута про-
водов и разъ-
емов.
Переходите к ша-
гу 3.

Переходите к ша-
гу 3.

3

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ.
Выведите на дисплей Subaru Select Monitor сигналы
частоты вращения двигателя и скорости автомоби-
ля, получаемые с ECM, TCM, блока управления
системы VDC и центрального блока управления в
одинаковых условиях, и сравните данные.

Совпадают ли данные?

Временная поте-
ря контакта. Вы-
полните очистку
памяти.

Переходите к ша-
гу 4.

4

ПРОВЕРКА БЛОКА TCM.
1) Отсоедините разъем TCM (B54).
2) Проведите очистку памяти от КДН центрально-
го блока управления. <См. LAN(diag)-25, РЕЖИМ
ОЧИСТКИ ПАМЯТИ, ПОРЯДОК РАБОТЫ, Subaru
Select Monitor.>
3) Считайте КДН центрального блока управления.

Отображается ли на дисп-
лее КДН U1202?

Переходите к ша-
гу 5.

Проведите про-
верку TCM. <См.
5AT(diag)-17,
Subaru Select
Monitor.>

5

ПРОВЕРКА ДАТЧИКА УГЛА ПОВОРОТА РУЛЕ-
ВОГО КОЛЕСА.
1) Отсоедините разъем датчика угла поворота ру-
левого колеса (B231).
2) Проведите очистку памяти от КДН центрально-
го блока управления. <См. LAN(diag)-25, РЕЖИМ
ОЧИСТКИ ПАМЯТИ, ПОРЯДОК РАБОТЫ, Subaru
Select Monitor.>
3) Считайте КДН центрального блока управления.

Отображается ли на дисп-
лее КДН U1202?

Переходите к ша-
гу 6.

Замените датчик
угла поворота ру-
левого колеса.
<См. VDC-21, ЗА-
МЕНА, Датчик уг-
ла поворота ру-
левого колеса.>

6

ПРОВЕРКА ДАТЧИКА УГЛОВОЙ СКОРОСТИ
РЫСКАНИЯ
1) Отсоедините разъем датчика угловой скорости
рыскания (B230).
2) Проведите очистку памяти от КДН центрально-
го блока управления.
3) Считайте КДН центрального блока управления.

Отображается ли на дисп-
лее КДН U1202?

Переходите к ша-
гу 7.

Проверьте дат-
чик угловой ско-
рости рыскания.
<См. VDC(diag)-
16, СЧИТЫВА-
НИЕ КОДОВ
ДИАГНОСТИКИ
НЕИСПРАВНОС-
ТЕЙ (КДН), ПО-
РЯДОК РАБО-
ТЫ, Subaru Select
Monitor.>

7

ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УПРАВЛЕ-
НИЯ.
1) Отсоедините разъем (i84) центрального блока
управления.
2) Считайте данные, которыми обменивается
блок управления системы VDC и ECM.
Проверьте параметры:
• Частота вращения двигателя
• Средняя скорость передних колес (при движении
с постоянной скоростью)

Данные по частоте враще-
ния двигателя и скорости
передних колес находятся
в пределах нормы  (их ве-
личины соответствуют
друг другу)

Замените цент-
ральный блок уп-
равления. <См.
SL-42, Централь-
ный блок управ-
ления.>

Переходите к ша-
гу 8.
