LAN(diag)-40

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

ОСТОРОЖНО:
При замене центрального блока управления на модели, оборудованной системой иммоби-
лайзера, см. РУКОВОДСТВО ПО РЕГИСТРАЦИИ ИММОБИЛАЙЗЕРА.

B: КДН НЕ СОХРАНЕН

ДИАГНОЗ:
Неисправность комбинации приборов
ПРИЗНАК НЕИСПРАВНОСТИ:
• Сообщение об ошибке связи на одометре/счетчике пройденного пути не сбрасывается.
• На дисплее Subaru Select Monitor отображается сообщение “No trouble code” (“Код неисправности
отсутствует”).

ПРИМЕЧАНИЕ:
Если на дисплее Subaru Select Monitor не отображается какой-либо КДН, то система связи LAN ис-
правна.

10

ПРОВЕРКА ЦЕПИ ПИТАНИЯ.
1) Переведите замок зажигания в положение ON
(двигатель выключен).
2) Измерьте напряжение системы зажигания меж-
ду разъемом центрального блока управления и мас-
сой кузова.

Разъемы и клеммы

(i84) № 1 (+) — Масса кузова (–):

Напряжение составляет
10 В или более?

Переходите к ша-
гу 11.

Устраните разрыв
цепи в жгуте про-
водов между цент-
ральным блоком
управления и акку-
мулятором.

11

ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ ЦЕНТ-
РАЛЬНЫМ БЛОКОМ УПРАВЛЕНИЯ И МАССОЙ
КУЗОВА.
1) Переведите замок зажигания в положение OFF.
2) Отсоедините разъем от центрального блока уп-
равления.
3) Измерьте сопротивление жгута проводов между
центральным блоком управления и массой кузова.

Разъемы и клеммы

(B280) № 19 — Масса кузова:

Сопротивление состав-
ляет 1 МОМ или более?

Переходите к ша-
гу 12.

Устраните плохой
контакт в жгуте
проводов между
центральным бло-
ком управления и
массой.

12

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В РАЗЪ-
ЕМАХ.

Выявлены ли ненадеж-
ные контакты в цепи
массы блока управления
и Subaru Select Monitor?

Устраните неис-
правность разъ-
ема. Обеспечьте
надежный кон-
такт.

Замените цент-
ральный блок уп-
равления. <См. SL-
42, Центральный
блок управления.>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ОШИБКИ СВЯЗИ, ОТОБРАЖАЕМОЙ НА
ДИСПЛЕЕ, ПРИ ПОМОЩИ КОМБИНАЦИИ ПРИБОРОВ.
Переведите замок зажигания в положение ON.

Отображается ли
на дисплее сооб-
щение об ошибке
связи?

Проверьте КДН.

Переходите к ша-
гу 2.

2

ПРОВЕРКА КОМБИНАЦИИ ПРИБОРОВ.
Выполните процедуру самодиагностики комбинации при-
боров. <См. IDI-3, САМОДИАГНОСТИКА, ПРОВЕРКА, Сис-
тема комбинации приборов.>

Комбинация при-
боров исправна?

Переходите к ша-
гу 3.

Замените комби-
нацию приборов.
<См. IDI-11, Комби-
нация приборов.>

3

ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УПРАВЛЕНИЯ.
1) Выведите на дисплей Subaru Select Monitor текущие
данные ECM.
2) Проверьте пункт “body integrated unit data received”
(“данные, полученные с центрального блока управления”).

Отображается ли
на дисплее “Yes”
(“Да”)?

Переходите к ша-
гу 4.

Замените цент-
ральный блок уп-
равления. <См. SL-
42, Центральный
блок управления.>

4

ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УПРАВЛЕНИЯ.
1) Выведите на дисплей Subaru Select Monitor текущие
данные ECM.
2) Проверьте пункт “body integrated unit counter update”
(“обновление счетчика центрального блока управления”).

Отображается ли
на дисплее “Yes”
(“Да”)?

Устраните неис-
правность разъ-
ема. Обеспечьте
надежный кон-
такт.

Замените цент-
ральный блок уп-
равления. <См. SL-
42, Центральный
блок управления.>

Шаг

Проверка

Да

Нет

LAN(diag)-41

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

C: КДН B1100 СИСТЕМНАЯ ОШИБКА ЦЕНТРАЛЬНОГО БЛОКА

УПРАВЛЕНИЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Системная ошибка центрального блока управления
ПРИЗНАК НЕИСПРАВНОСТИ:
• Проверьте, загорелась ли на комбинации приборов предупреждающая лампа, а также отобража-
ется ли на дисплее сообщение об ошибке связи “Er IU”.
• Сбой связи в системе LAN при реализации функции иммобилайзера.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КДН.
Подсоедините Subaru Select Monitor и считайте
все КДН.

Отображаются ли другие
КДН, не относящиеся к цент-
ральному блоку управления?

Проведите диа-
гностику по КДН
других блоков уп-
равления.

Переходите к ша-
гу 2.

2

ПРОВЕРКА КДН.
Проверьте КДН центрального блока управления.

Указывает ли КДН B1100,
отображаемый на дисплее,
на текущую неисправность?

Переходите к ша-
гу 3.

Переходите к ша-
гу 4.

3

ПРОВЕРКА КДН.
Переведите замок зажигания в положение OFF
и повторно считайте КДН.

Указывает ли КДН B1100,
отображаемый на дисплее,
на текущую неисправность?

Временный сбой
связи. Выполни-
те очистку памя-
ти.

Переходите к ша-
гу 4.

4

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ.
Выведите на дисплей Subaru Select Monitor сиг-
налы частоты вращения двигателя и скорости
автомобиля, получаемые с ECM, TCM, VDC/ABS
и центрального блока управления в одинаковых
условиях, и сравните данные.

Совпадают ли данные?

Временная поте-
ря контакта. Вы-
полните очистку
памяти.

Переходите к ша-
гу 5.

5

ПРОВЕРКА ВСЕХ КДН.

Отображается ли на дисплее
КДН ECM?

Переходите к ша-
гу 6.

Замените цент-
ральный блок уп-
равления. <См.
SL-42, Централь-
ный блок управ-
ления.>

6

ПРОВЕРКА КДН, ОТНОСЯЩИХСЯ К ECM.

Указывает ли КДН, отобра-
жаемый на дисплее, на неис-
правность связи системы
CAN?

Замените цент-
ральный блок уп-
равления. <См.
SL-42, Централь-
ный блок управ-
ления.>

Выполните про-
цедуру диагнос-
тики в соответс-
твии с КДН блока
ECM.

LAN(diag)-42

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

D: КДН B1101 НЕИСПРАВНОСТЬ В ЦЕПИ ПИТАНИЯ ОТ АККУМУЛЯТОРА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Разрыв или короткое замыкание в цепи питания от аккумулятора.
ПРИЗНАК НЕИСПРАВНОСТИ:
Неисправность отсутствует, так как активизировано резервное питание.

ПРИМЕЧАНИЕ:
Если одновременно отображается КДН B1102 неисправности в цепи питания от аккумулятора и в
цепи резервного питания, то это может свидетельствовать об отказе всех функций центрального
блока управления.

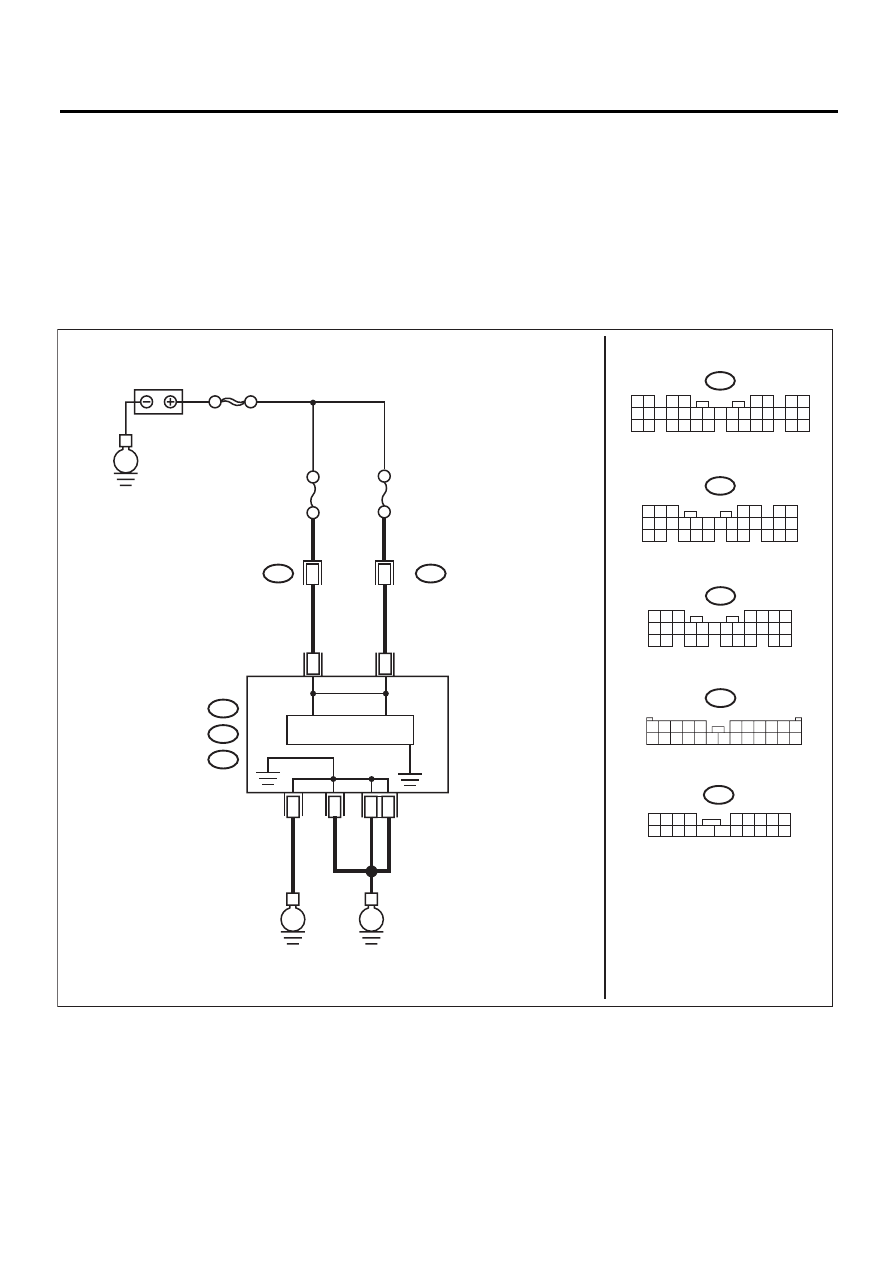

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

LAN00149

ЦЕПЬ РЕЗЕРВНОГ

О ПИТ

АНИЯ

РЕЗЕРВНОЕ ПИТ

АНИЕ

ЦЕНТРАЛЬНЫЙ
БЛОК УПРАВЛЕНИЯ

B7

C2

A21

C9

B22

C8

МИКРОКОМПЬЮТЕР

C24

B13

i84

B52

B280

R168

C:

B:

B:

A:

1 2 3 4

5 6 7 8 9

10 11 12

19 20

13 14 15 16 17 18

R168

C:

B52

B:

3 4

1 2

8 9 10 11

12 13 14 15 16 17 18 19 20 21 22 23 24

5

6 7

E

ГЛАВНЫЙ SBF

АККУМУЛЯТОР

B281

C:

E

E

B280

B:

B281

C:

5 6 7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26

27 28

16 17 18 19

20 21

5

4

6 7

8

2

1

9

3

10

22

23

11 12 13 14 15

24 25

26 27

16 17 18

28 29

19 20

21

30

i84

A:

1 2

3 4

5 6

7 8

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

24 25

26 27 28 29

30 31 32 33

34 35

FB-18 No.7

MB-29 No.8

LAN(diag)-43

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ.
1) Переведите замок зажигания в положение
OFF.
2) Снимите предохранитель (№ 7).

Предохранитель перегорел? Замените пре-

дохранитель (№
7). Если новый
предохранитель
быстро перегора-
ет, устраните ко-
роткое замыка-
ние в жгуте про-
водов между
предохраните-
лем (№ 7) и цент-
ральным блоком
управления.

Переходите к ша-
гу 2.

2

ПРОВЕРКА ПРОВОДИМОСТИ ЖГУТА ПРОВО-
ДОВ.
1) Отсоедините разъем (B281) от центрального
блока управления.
2) Измерьте напряжение между разъемом цент-
рального блока управления и массой кузова.

Разъемы и клеммы

(B281) № 2 (+) — Масса кузова (–):

Напряжение составляет 10 В
или более?

Переходите к ша-
гу 3.

Устраните раз-
рыв или короткое
замыкание в жгу-
те проводов меж-
ду центральным
блоком управле-
ния и предохра-
нителем.

3

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМЕ.

Плохой контакт в разъеме
центрального блока управ-
ления?

Устраните неис-
правность разъ-
ема. Обеспечьте
надежный кон-
такт.

Переходите к ша-
гу 4.

4

ПРОВЕРКА ЖГУТА ПРОВОДОВ ЦЕНТРАЛЬНО-
ГО БЛОКА УПРАВЛЕНИЯ.
1) Подсоедините все разъемы.
2) Выполните очистку памяти.
3) Считайте КДН.

Отображается ли на дисплее
Subaru Select Monitor тот же
самый КДН?

Замените цент-
ральный блок уп-
равления. <См.
SL-42, Централь-
ный блок управ-
ления.>

Временная поте-
ря контакта.
