EB-24

Дверца багажного отсека

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

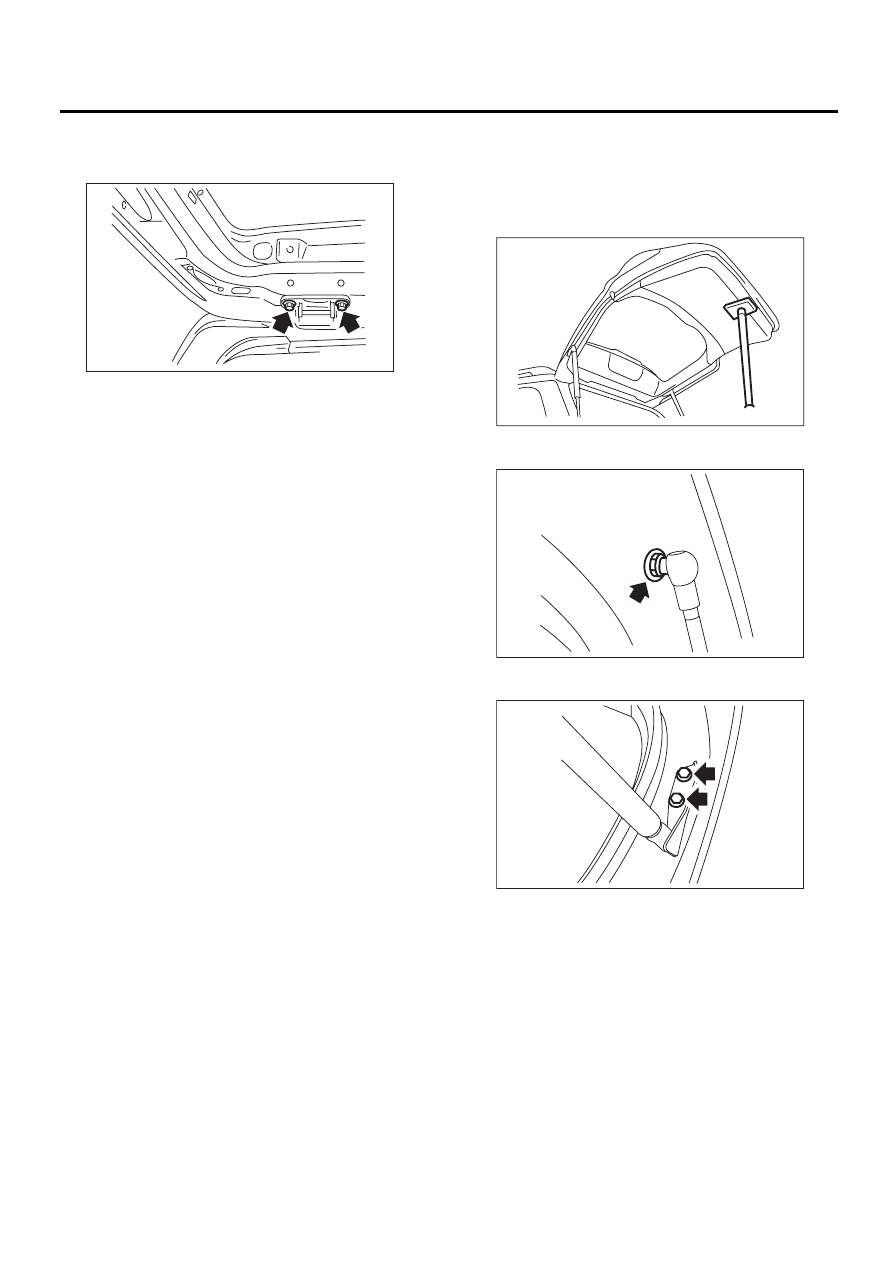

14) Отверните болт петли дверцы багажного
отсека и снимите панель дверцы багажного от-
сека.

15) Снимите петлю дверцы багажного отсека с
автомобиля.

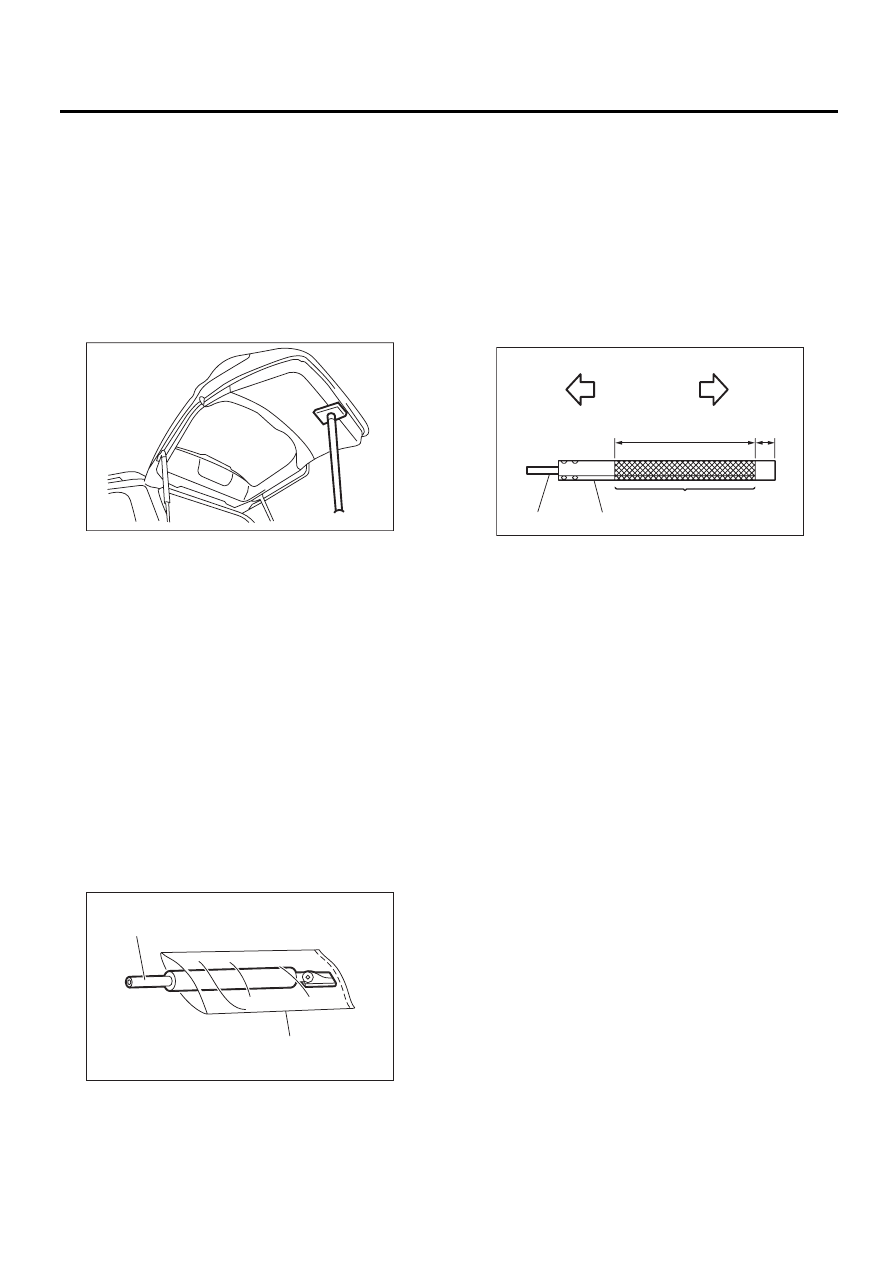

2. АМОРТИЗАТОРНАЯ СТОЙКА
ДВЕРЦЫ БАГАЖНОГО ОТСЕКА

ОСТОРОЖНО:
• Не повредите штоки поршня и сальники.
• При снятии или установке стойки удержи-
вайте ее только за цилиндр. Во избежание
попадания посторонних частиц, не прика-
сайтесь к рабочей части штока. При касании
штока хлопчатобумажной тканью перчаток
и т.п., волокна ткани могут прилипнуть к
штоку, что может вызвать утечку газа.
• Не допускайте воздействия на шток попе-
речного усилия. В противном случае, амор-
тизационная стойка может сломаться.
• Запрещается разбирать цилиндры: В них
закачан газ.
• Во избежание опускания панели дверцы
багажного отсека, придерживайте ее во
время выполнения работ.
1) Перед снятием амортизаторной стойки
дверцы багажного отсека примите меры по
предотвращению закрытия дверцы багажного
отсека, установив подпорку или аналогичное
приспособление.

ОСТОРОЖНО:
Если подпорка соскочит, работник может
получить травму, а автомобиль – поврежде-
ния. Во избежание травм или повреждений
автомобиля, обязательно используйте в ка-
честве опоры надежный материал.

2) Отверните крепежный болт амортизаторной
стойки дверцы багажного отсека.

3) Отверните крепежные болты и снимите
амортизаторную стойку.

B: УСТАНОВКА

1. ПАНЕЛЬ ДВЕРЦЫ БАГАЖНОГО
ОТСЕКА

1) Установка производится в порядке, обрат-
ном порядку снятия.
2) Выполняйте установку внимательно, чтобы
обеспечить равномерный зазор между пане-
лью дверцы багажного отсека и кузовом. Раз-
меры зазора указаны в главе “ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ” раздела “Общие сведе-
ния”. <См. EB-2, ТЕХНИЧЕСКИЕ ХАРАКТЕ-
РИСТИКИ, Общие сведения.>
Момент затяжки:

25 Нм (2,6 кгс-м, 18,4 фунт-сила фут)

EB-00023

EB-00281

EB-00282

EB-00283

EB-25

Дверца багажного отсека

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

2. АМОРТИЗАТОРНАЯ СТОЙКА
ДВЕРЦЫ БАГАЖНОГО ОТСЕКА

1) Примите меры по предотвращению закры-
тия дверцы багажного отсека, установив под-
порку или аналогичное приспособление.

2) Установка производится в порядке, обрат-
ном порядку снятия.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”.
<См. EB

-11, ПАНЕЛЬ ДВЕРЦЫ БАГАЖНОГО

ОТСЕКА, УЗЕЛ, Общие сведения.>

C: УТИЛИЗАЦИЯ

1. АМОРТИЗАТОРНАЯ СТОЙКА
ДВЕРЦЫ БАГАЖНОГО ОТСЕКА

ОСТОРОЖНО:
Газ не имеет цвета, запаха и безвреден. Тем
не менее, под давлением возможен выброс
железных опилок или масла. Надевайте
противопыльные очки.
1) Накройте стойку виниловым мешком, как
показано на рисунке.

ПРИМЕЧАНИЕ:
Не допускайте захвата винилового мешка ре-
жущей кромкой сверла.
2) Слегка приподнимите сторону стойки, кре-
пящуюся к кузову так, чтобы шток поршня был
выдвинут на всю длину, и закрепите сторону
стойки, крепящуюся к кузову, в тисках.
Просверлите отверстие диаметром 2 — 3 мм
(0,08 — 0,12 дюйма) в точке 10 — 200 мм
(0,39 — 7,87 дюйма) от дверцы и полностью
выпустите газ амортизаторной стойки дверцы
багажного отсека.

(1) Амортизаторная стойка дверцы багажного отсека

(2) Виниловый мешок

EB-00281

EB-00031

(1)

(2)

(1) Сторона кузова

(2) Сторона дверцы

(3) 190 мм (7,48 дюйма)

(4) 10 мм (0,39 дюйма)

(5) Шток поршня

(6) Цилиндр
