EB-12

Общие сведения

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

D: ПОДГОТОВКА ИНСТРУМЕНТА

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

925610000

ГАЕЧНЫЙ КЛЮЧ

Применяется для снятия и установки петли
двери.

НАИМЕНОВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Регулируемая опора

Применяется для поддержки панели двери.

Съемник фиксатора

Применяется для снятия различных фиксаторов.

ST-925610000

EB-13

Капот

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

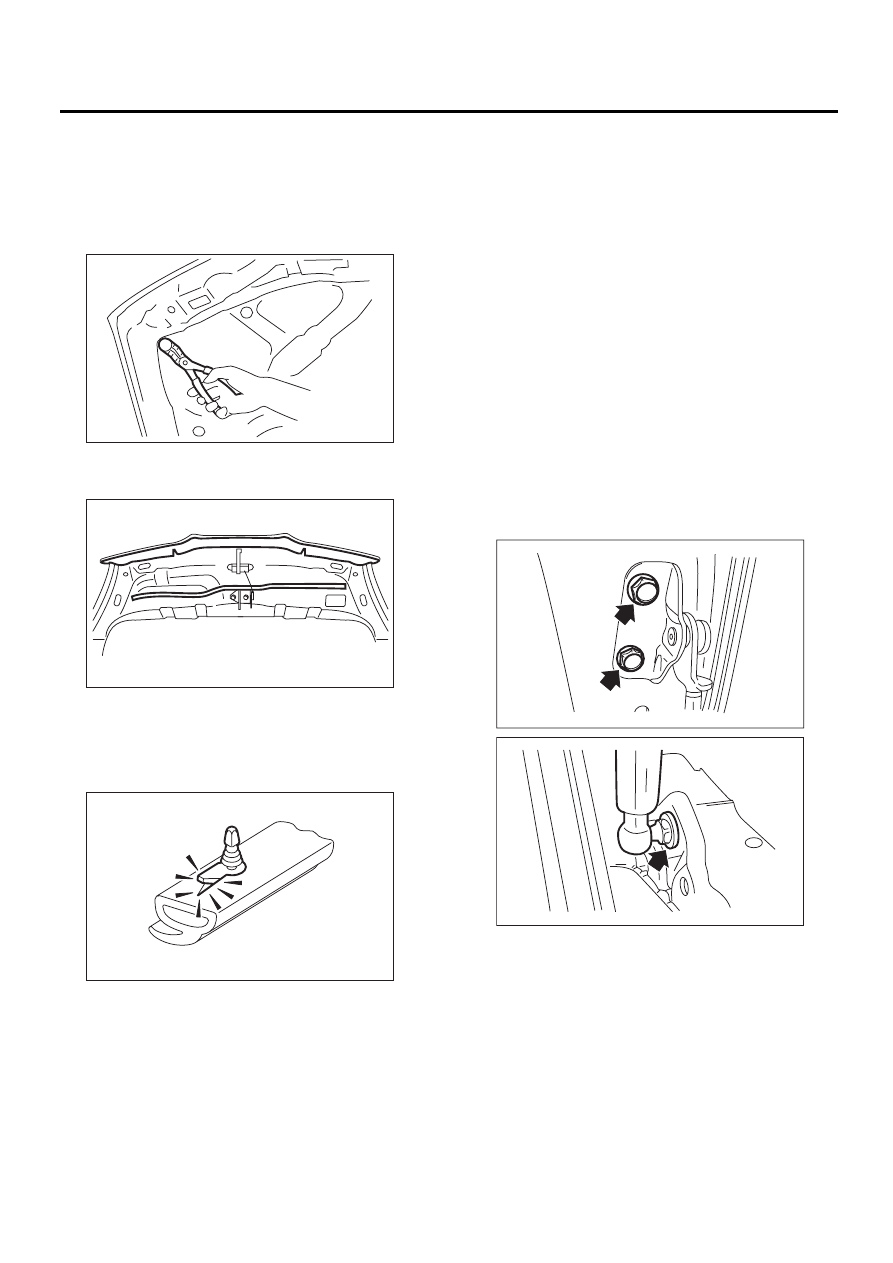

2. Капот

A: СНЯТИЕ

1. ИЗОЛЯЦИЯ КАПОТА

1) Высвободите фиксаторы и снимите изоля-
цию капота.

2. УПЛОТНИТЕЛЬ КАПОТА

1) Снимите уплотнитель капота.

ПРИМЕЧАНИЕ:
Не прикладывайте чрезмерную силу при сня-
тии фиксатора уплотнителя, чтобы не повре-
дить уплотнитель. Обязательно применяйте
съемник для снятия фиксаторов.

3. АМОРТИЗАЦИОННАЯ СТОЙКА
КАПОТА

ОСТОРОЖНО:
• Не повредите участки штока поршня и
сальника.
• При снятии или установке стойки удержи-
вайте ее только за цилиндр. Во избежание
попадания посторонних частиц, не прика-
сайтесь к рабочей части штока. При касании
штока хлопчатобумажной тканью перчаток
и т.п., волокна ткани могут прилипнуть к
штоку, что может вызвать утечку газа.
• Не допускайте воздействия на шток попе-
речного усилия. В противном случае, амор-
тизационная стойка может сломаться.
• Запрещается разбирать цилиндры: В них
закачан газ.
• Во избежание опускания панели капота,
придерживайте его во время выполнения
работ.
1) Отверните крепежные болты и снимите
амортизаторную стойку.

EB-00291

EB-00292

EB-00141

EB-00315

EB-00316

EB-14

Капот

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

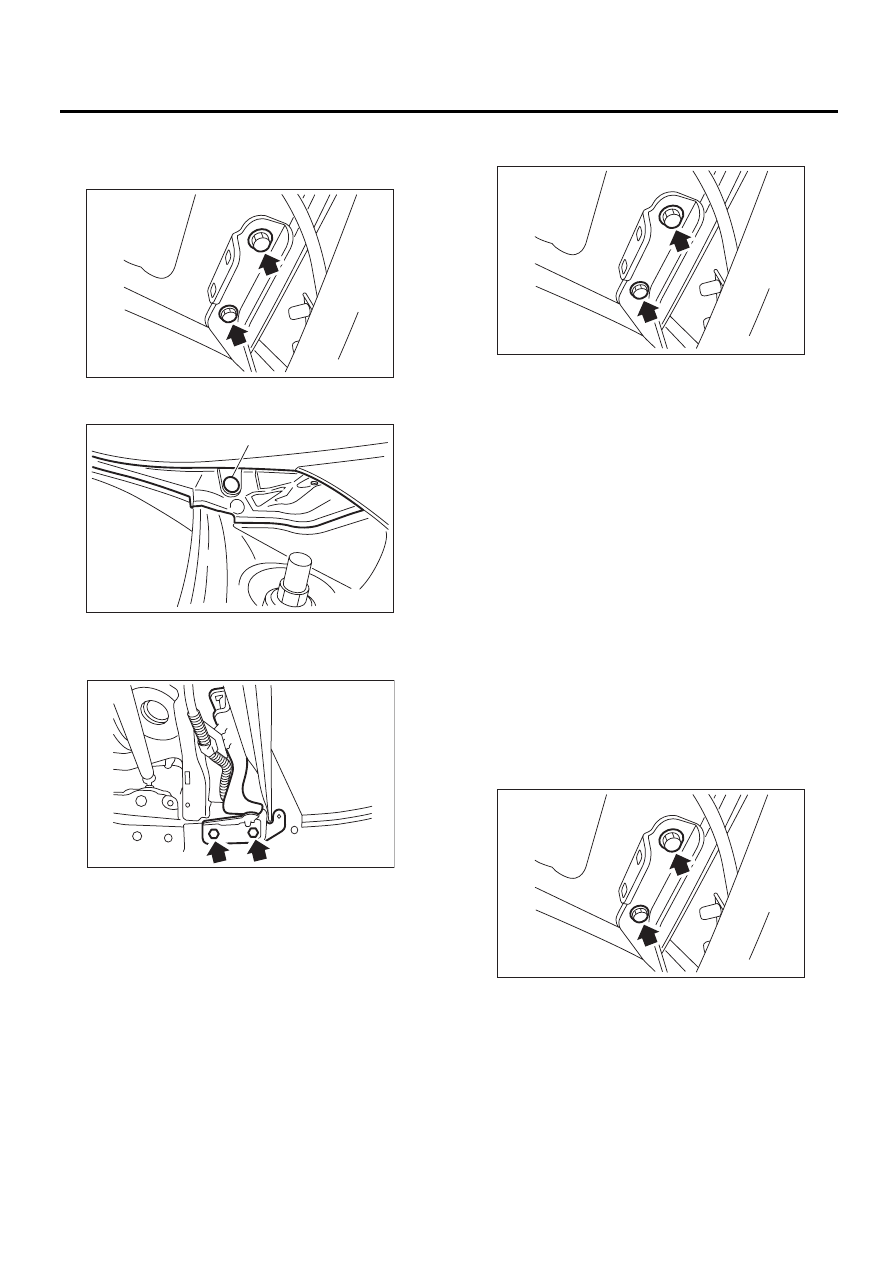

4. ПЕТЛЯ КАПОТА

1) Снимите амортизационную стойку капота.
2) Отверните болт и снимите панель капота.

3) Снимите фиксатор (А) и снимите боковую
панель крышки капота.

4) Снимите переднее крыло. <См. EB-16, СНЯ-
ТИЕ, Переднее крыло.>
5) Отверните болты крепления петли капота.

5. ФИКСАТОР ЗАМКА КАПОТА

См. информацию об узле замка капота в разде-
ле SL. <См. SL-37, Узел замка капота.>

6. ПАНЕЛЬ КАПОТА

1) Снимите изоляцию капота.
2) Откройте капот, чтобы снять шланг омыва-
теля ветрового стекла.
3) Снимите уплотнитель капота.
4) Снимите узел ручки отпирания капота. <См.
SL-37, СНЯТИЕ, Узел замка капота.>
5) Снимите шланг и форсунку омывателя вет-
рового стекла. <См. WW-20, СНЯТИЕ, Форсун-
ка омывателя ветрового стекла.>
6) Снимите амортизационную стойку капота.

7) Отверните болт и снимите панель капота с
петли капота.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Соблюдайте осторожность, чтобы не допус-
тить попадания трубки омывателя между дру-
гими деталями.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. EB

-7, КАПОТ,

УЗЕЛ, Общие сведения.>

C: РЕГУЛИРОВКА

1) Уравняйте величину зазоров между пане-
лью капота и панелью переднего крыла с обеих
сторон. Размеры зазора указаны в главе “ТЕХ-
НИЧЕСКИЕ ХАРАКТЕРИСТИКИ” раздела “Об-
щие сведения”. <См. EB-2, ТЕХНИЧЕСКИЕ ХА-
РАКТЕРИСТИКИ, Общие сведения.>
2) Подгонку положения капота в продольном и
поперечном направлении осуществляйте при
помощи болтов крепления петель.

3) Отрегулируйте высоту у передней кромки
капота. <См. SL-37, РЕГУЛИРОВКА, Узел за-
мка капота.>

EB-00285

EI-01280

(A)

EB-00286

EB-00285

EB-00285

EB-15

Капот

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

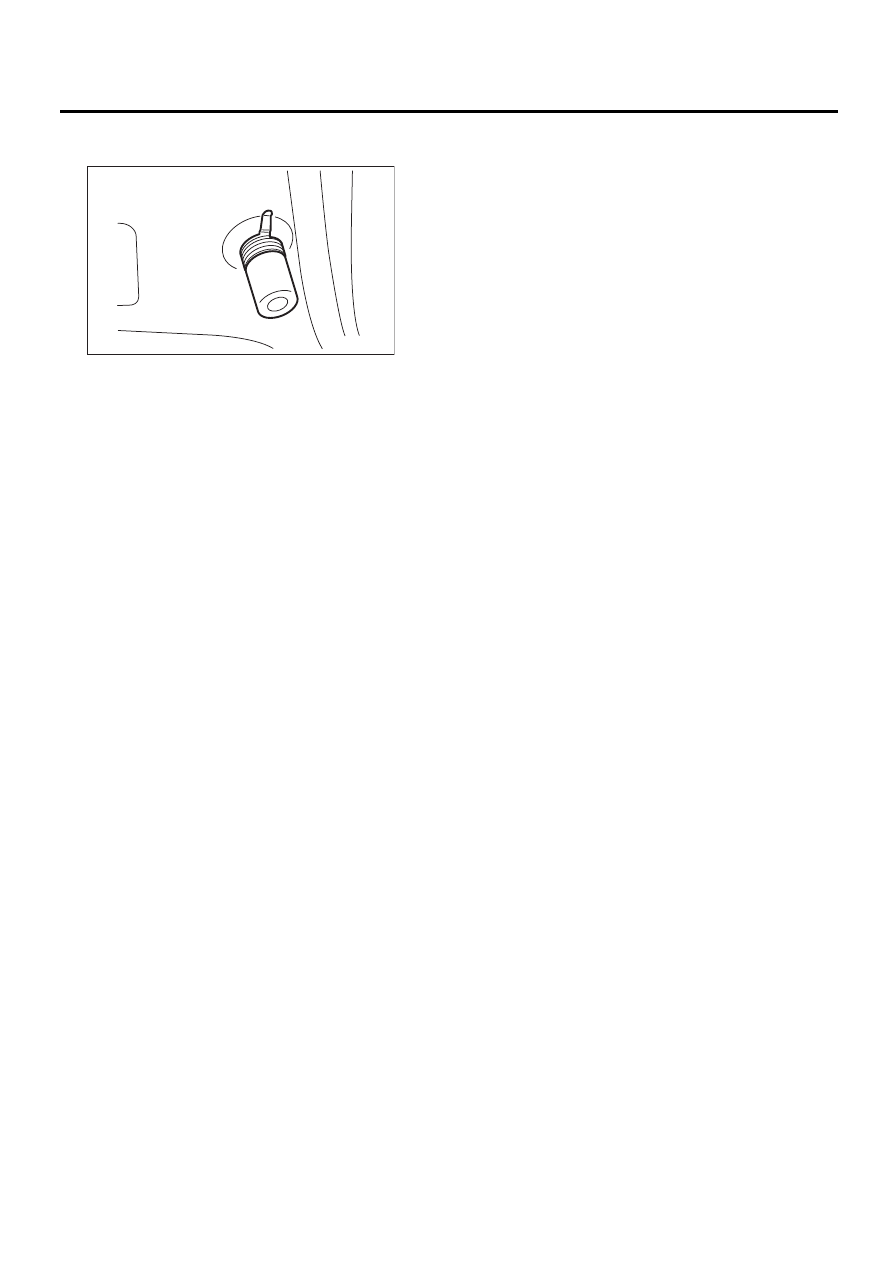

4) Для регулировки высоты в поперечном на-
правлении вращайте демпфер капота.

D: УТИЛИЗАЦИЯ

По поводу процедуры утилизации амортизаци-
онной стойки капота обратитесь к описанию
процедур утилизации амортизационной стойки
дверцы багажного отсека. <См. EB-25, АМОР-
ТИЗАЦИОННАЯ СТОЙКА ДВЕРЦЫ БАГАЖНО-
ГО ОТСЕКА, УТИЛИЗАЦИЯ, Дверца багажного
отсека.>

EB-00287
