Subaru B9 Tribeca (2007 год). Руководство - часть 454

SL-12

Система управления замками дверей

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

6. ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ И ЦЕПИ БЛОКИРОВКИ ЦИЛИНДРА ЗАМКА

Шаг

Проверка

Да

Нет

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ ЗАМКА ДВЕРИ.
Проверьте входной сигнал от выключателя за-
мка двери к центральному блоку управления, ис-
пользуя Subaru Select Monitor.
1) Подсоедините Subaru Select Monitor к разъ-
ему канала передачи данных.
2) Переведите замок зажигания в положение
ON.
3) Выберите в главном меню пункт {Integ. unit}.
4) Выберите пункт {Current Data Display & Save}.
5) Проверьте входной сигнал к центральному
блоку управления, приводя в действие выключа-
тель замка двери.

Отображается ли на дисплее
нормальный входной сигнал,
при переводе выключателя
замка двери в положение
LOCK/UNLOCK?

Выключатель за-
мка двери испра-
вен.

Переходите к ша-
гу 2.

ПРОВЕРКА ЦЕПИ ПЕРЕКЛЮЧАТЕЛЯ БЛОКИ-
РОВКИ ЦИЛИНДРА ЗАМКА ДВЕРИ.
1) Отсоедините разъем жгута проводов от цент-
рального блока управления.
2) Измерьте сопротивление между клеммой
разъема жгута проводов и массой кузова при пе-
реводе переключателя блокировки цилиндра за-
мка двери в положение LOCK.

Разъемы и клеммы

(B281) № 24 — Масса кузова:

Сопротивление составляет
менее 10 Ом?

Переходите к ша-
гу 3.

Переходите к ша-
гу 4.

ПРОВЕРКА ЦЕПИ ПЕРЕКЛЮЧАТЕЛЯ БЛОКИ-
РОВКИ ЦИЛИНДРА ЗАМКА ДВЕРИ.
Измерьте сопротивление между клеммой разъ-
ема жгута проводов и массой кузова при перево-
де переключателя блокировки цилиндра замка
двери в положение LOCK.

Разъемы и клеммы

(i84) № 12 — Масса кузова:

Сопротивление составляет
менее 10 Ом?

Переключатель
блокировки ци-
линдра замка
двери исправен.

Переходите к ша-
гу 4.

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ БЛОКИРОВКИ
ЦИЛИНДРА ЗАМКА ДВЕРИ.
1) Отсоедините разъем жгута проводов пере-
ключателя блокировки цилиндра замка двери.
2) Измерьте сопротивление между клеммами
переключателя блокировки цилиндра замка две-
ри при повороте переключателя блокировки ци-
линдра замка двери в положение LOCK.

Клеммы

№ 1 — № 2:

Сопротивление составляет
менее 1 Ом?

Переходите к ша-
гу 5.

Замените пере-
ключатель бло-
кировки цилинд-
ра замка двери.

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ БЛОКИРОВКИ
ЦИЛИНДРА ЗАМКА ДВЕРИ.
Измерьте сопротивление между клеммами пере-
ключателя блокировки цилиндра замка двери
при повороте переключателя блокировки цилин-
дра замка двери в положение UNLOCK.

Клеммы

№ 2 — № 3:

Сопротивление составляет
менее 1 Ом?

Проверьте жгут
проводов между
центральным
блоком управле-
ния и переключа-
телем блокиров-
ки цилиндра за-
мка двери на
наличие разрыва
цепи или корот-
кого замыкания.

Замените пере-
ключатель бло-
кировки цилинд-
ра замка двери.

SL-13

Система управления замками дверей

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

7. ПРОВЕРКА ПРИВОДА И ЦЕПИ ЗАМКА ДВЕРИ (ДВОЙНОЙ ЗАМОК)

Шаг

Проверка

Да

Нет

ПРОВЕРКА ОТПИРАНИЯ/ЗАПИРАНИЯ
ЗАМКОВ ДВЕРЕЙ СИСТЕМОЙ ДИСТАН-
ЦИОННОГО УПРАВЛЕНИЯ ЗАМКАМИ АВ-
ТОМОБИЛЯ И КЛЮЧАМИ.
Выполните операцию запирания/отпирания
замков дверей при помощи системы дис-
танционного управления замками автомо-
биля и ключа двери.

Имеет ли место
сбой при запира-
нии/отпирании за-
мков дверей при
помощи системы
дистанционного уп-
равления замками
автомобиля и клю-
ча двери?

Переходите к шагу 2.

Если сбой имеет место толь-
ко при использовании систе-
мы дистанционного управ-
ления замками автомобиля,
проверьте эту систему.
Система дистанционного уп-
равления замками автомо-
биля: <См. SL-14, Система
дистанционного управления
замками автомобиля.>
Если сбой при выполнении
отпирания/запирания имеет
место только при использо-
вании ключа, проверьте
ключ двери.
Система управления замка-
ми дверей: <См. SL-12, ПРО-
ВЕРКА ПЕРЕКЛЮЧАТЕЛЯ
И ЦЕПИ БЛОКИРОВКИ ЦИ-
ЛИНДРА ЗАМКА ДВЕРИ,
ПРОВЕРКА, Система управ-
ления замками дверей.>

ПРОВЕРКА РАБОТЫ ЦИЛИНДРА ЗАМКА
ДВЕРИ.
Выполните операции запирания и отпира-
ния дверей при помощи ключа.

Имели ли место
сбои при запира-
нии/отпирании
всех дверей?

Переходите к шагу 3.

Переходите к шагу 6.

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА.
Измерьте напряжение между клеммой
разъема жгута проводов центрального бло-
ка управления и массой кузова при перево-
де переключателя блокировки цилиндра
замка двери в положение LOCK.

Разъемы и клеммы

(i84) № 8 (+) — Масса кузова (–):
(i84) № 7 (+) — Масса кузова (–):
(i84) № 35 (+) — Масса кузова (–):

Изменяется ли на-
пряжение, к приме-
ру, в следующей
последовательнос-
ти 0 В

→ 10 В или

более

→ 0 В?

Переходите к шагу 4.

Замените центральный
блок управления.

Разъемы и клеммы

(i84) № 8 (+) — Масса кузова (–):
(i84) № 35 (+) — Масса кузова (–):

Изменяется ли на-
пряжение, к приме-
ру, в следующей
последовательнос-
ти 0 В

→ 10 В или

более

→ 0 В?

Переходите к шагу 5.

Замените центральный
блок управления.

ПРОВЕРКА ПРИВОДА ЗАМКА ДВЕРИ.
Проверьте привод замка двери.
Привод замка передней двери: <См. SL-30,
Привод замка передней двери.>
Привод замка задней двери: <См. SL-34,
Привод замка задней двери.>

Привод замка две-
ри исправен?

Проверьте жгут проводов
между центральным бло-
ком управления и приво-
дом замка двери на нали-
чие разрыва цепи или ко-
роткого замыкания.

Замените привод замка
двери.

ПРОВЕРКА ПРИВОДА ЗАМКА ДВЕРИ.
Проверьте привод замка двери, у которого
наблюдается неисправность.
Привод замка передней двери: <См. SL-30,
Привод замка передней двери.>
Привод замка задней двери: <См. SL-34,
Привод замка задней двери.>

Привод замка две-
ри исправен?

Замените привод замка
двери.

SL-14

Система дистанционного управления замками дверей

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

3. Система дистанционного

управления замками
дверей

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. СИСТЕМА ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ ЗАМКАМИ АВТОМОБИЛЯ

<См. WI-244,ЭЛЕКТРИЧЕСКАЯ СХЕМА, Систе-
ма дистанционного управления замками авто-
мобиля>

B: ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

1. НАСТРОЙКА ПРЕДПОЧТЕНИЙ
ОТПИРАНИЯ

Для перехода с режима отпирания всех дверей
в режим отпирания конкретной двери и наобо-
рот, выполните следующие процедуру.
1) Закройте дверь водителя, а затем откройте
ее.
2) Вставьте ключ в замок зажигания, затем пе-
реведите замок зажигания из положения OFF
в положение ON 10 раз или более в течение 15
секунд. Процедуры с шага 1) по шаг 2) должны
быть выполнены в течение 45 секунд. После
успешного завершения процедуры однократно
подается звуковой сигнал. Если звуковой сиг-
нал не подается, повторите процедуру, начи-
ная с шага 1).
3) Закройте дверь водителя.
4) Переведите замок зажигания из положения
OFF в положение ON, одновременно нажимая
выключатель замка двери в положение LOCK.
5) Переведите замок зажигания из положения
ON в положение OFF, одновременно нажимая
выключатель замка двери в положение
UNLOCK, после чего отпустите выключатель
замка двери. Процедуры с шага 3) по шаг 5)
должны быть выполнены в течение 30 секунд.
После успешного завершения процедуры двук-
ратно подается звуковой сигнал, а двери запи-
раются и отпираются в автоматическом режи-
ме. Если звуковой сигнал не подается, повто-
рите процедуру, начиная с шага 1).
6) Извлеките ключ из замка зажигания для за-
вершения процедуры.
7) Убедитесь в том, что параметры настройки
были изменены, задействовав кнопки ключа.

2. БЛОК УПРАВЛЕНИЯ СИСТЕМЫ
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
ЗАМКАМИ АВТОМОБИЛЯ

Комментарии

Клемма №

Условия измерения

Центральный
блок управле-
ния

(ВЫХОД-

НЫЕ СИГ-

НАЛЫ)

Напряжение аккумулято-
ра не может быть измере-
но, так как сигнал цифро-
вой.

Питание (Ре-
зервное)

Напряжение аккумулято-
ра подается постоянно.

Цепь массы

Напряжение 0 В постоян-
но.

SL-00228

4 3 2 1
8 7 6 5

i96

SL-15

Система дистанционного управления замками дверей

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

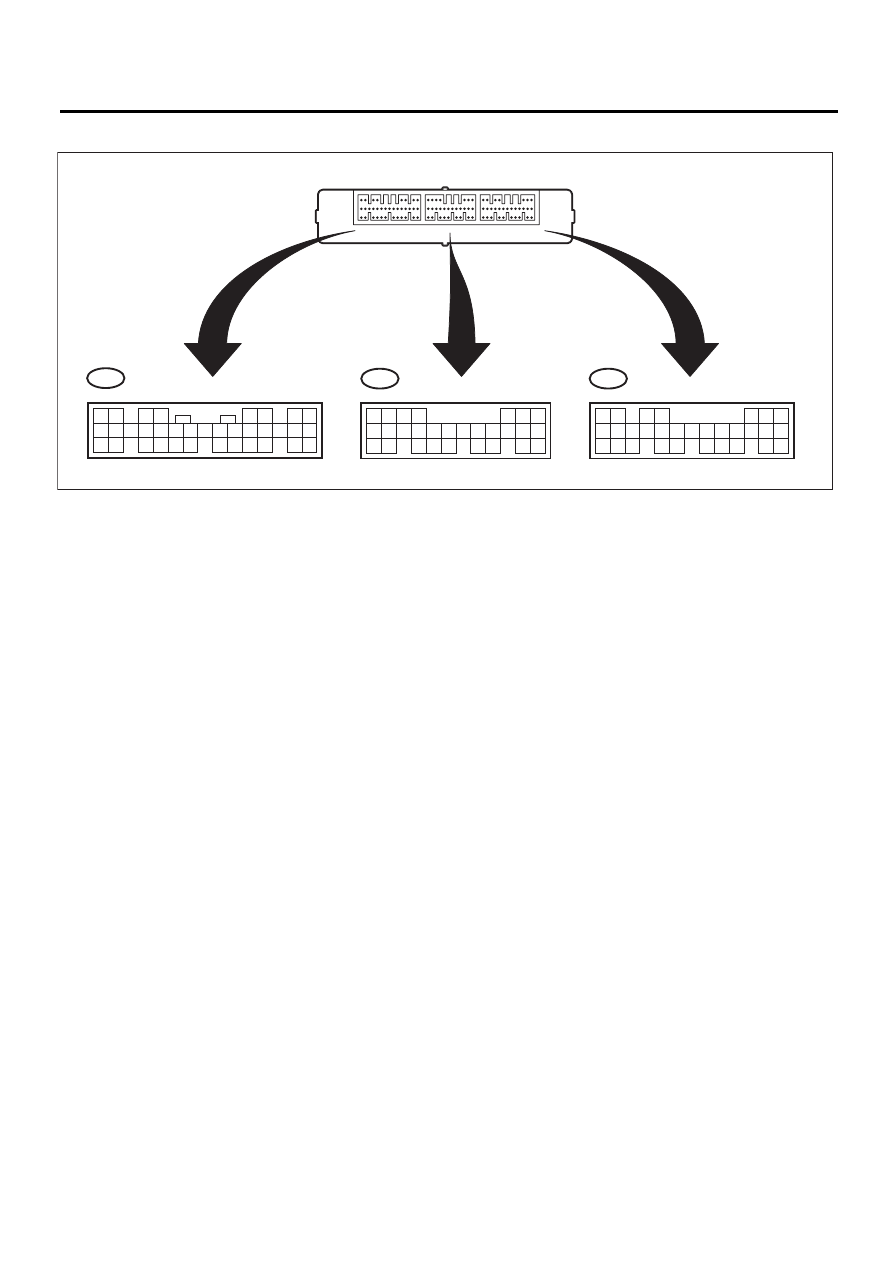

3. ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ

CS-00273

19
28

18
27

16
26

15
25

14
24

13 12

11
22

2
9

1
8

B281

side

20
30

19
29

18
28

16
27

15
26

14 13

12
24

11
23

2
9

1
8

B280

side

23
35

22
34

20
33

19
32

18
31

17
30

16 15

14
28

13
27

12
26

10
25

1
9

i84

side
