ET-20

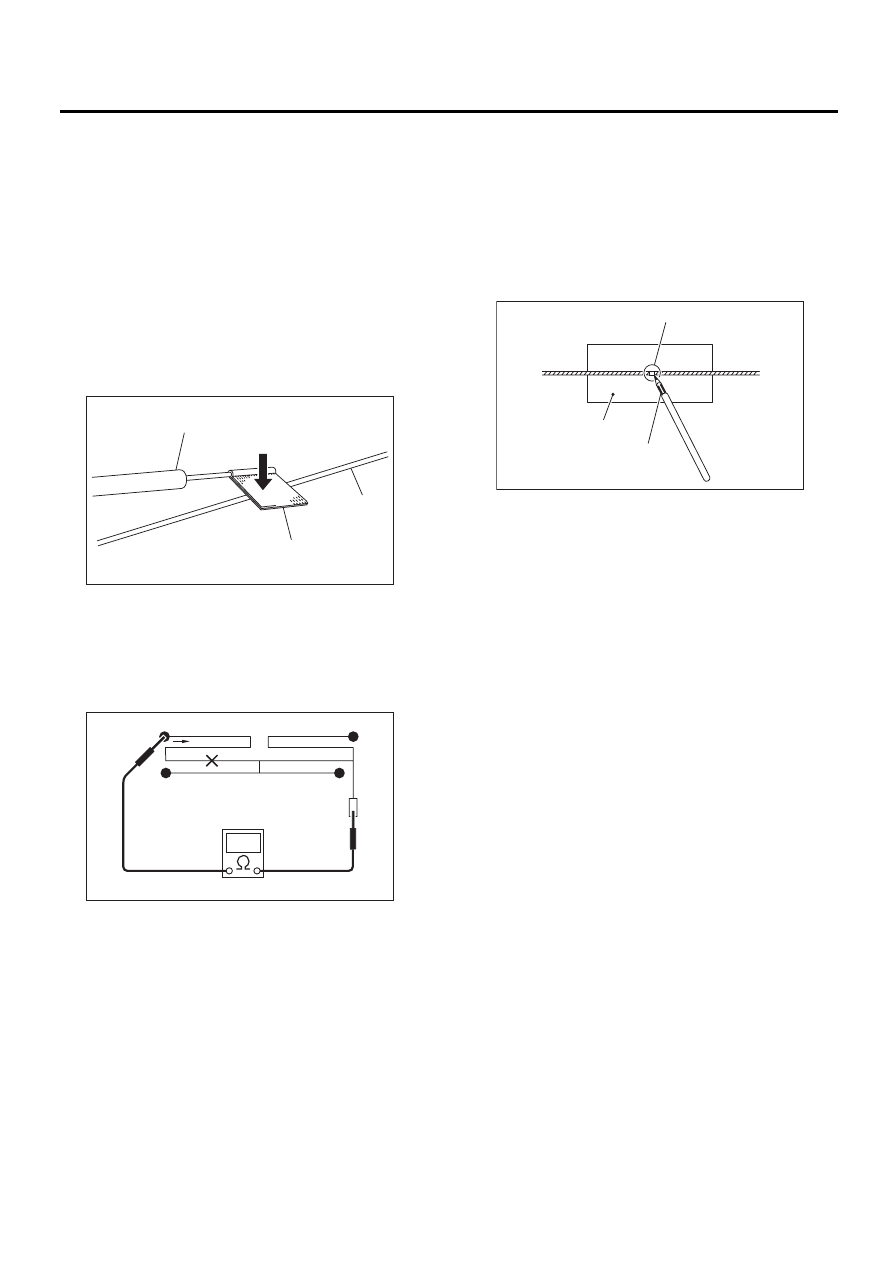

Антенна

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

15.Антенна

A: ПРОВЕРКА

Измерьте сопротивление между клеммой ан-
тенны и каждым антенным проводом.
Если антенный провод исправен, то значение
сопротивления должно быть меньше 1 Ом. Ес-
ли антенный провод поврежден, то сопротив-
ление будет больше 1 MОм.

ПРИМЕЧАНИЕ:
При проверке электропроводности обверните
кончик щупа тестера кусочком алюминиевой
фольги и пальцем прижмите фольгу к антенно-
му проводу.

Для обнаружения точки разрыва цепи продви-
гайте щуп вдоль антенного провода.

B: РЕМОНТ

1) Очистите антенный провод и прилегающий
участок при помощи куска ткани, смоченного
спиртом.
2) Наклейте тонкую маскирующую пленку на
стекло вдоль поврежденного провода.
3) При помощи карандаша нанесите на участок
разрыва электропроводный серебряный со-
став (DUPONT № 4817).

4) Просушите обработанный участок.
5) По завершении ремонта измерьте сопротив-
ление отремонтированного провода.

(A) Щуп тестера

(B) Алюминиевая фольга

(C) Антенный провод

ET-00007

(B)

(C)

(A)

ET-00008

(A) Участок обрыва

(B) Защитная пленка

(C) Электропроводный состав, содержащий серебро

ET-00009

(B)

(C)

(A)

ET-21

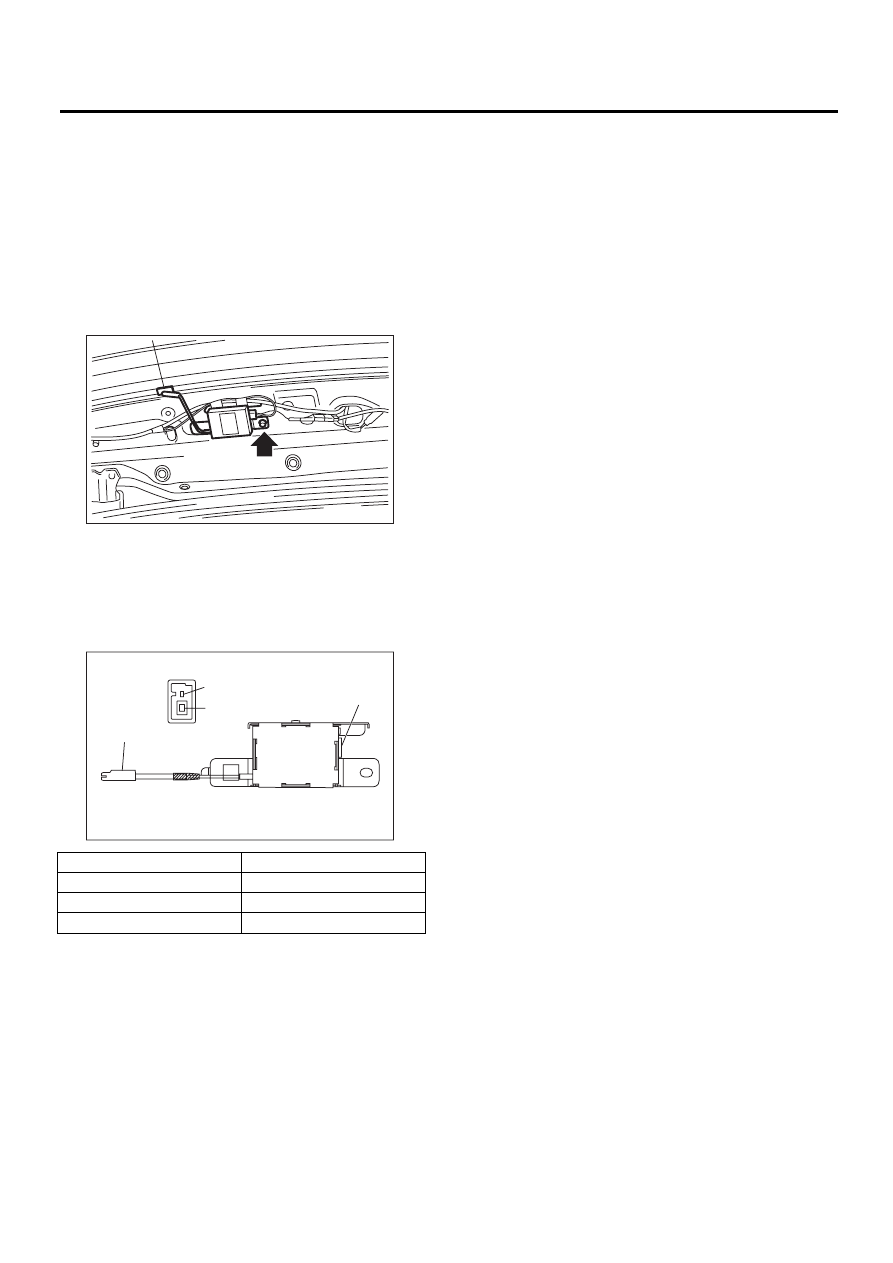

Антенный усилитель

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

16.Антенный усилитель

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку дверцы ба-
гажного отсека. <См. EI-51, СНЯТИЕ, Внутрен-
няя отделка дверцы багажного отсека.>
3) Отсоедините разъемы жгута проводов и
клеммы.
4) Отверните винты и отсоедините антенный
усилитель.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Измерьте сопротивление антенного усилителя.

Клемма №

Номинальное значение

(1) и корпус усилителя

10 кОм или более

(2)-b и корпус усилителя

10 кОм или более

(3)-а и корпус усилителя

10 кОм или более

ET-00180

ET-00181

(2),(3)

(1)

(3)-a

(2)-b

ET-22

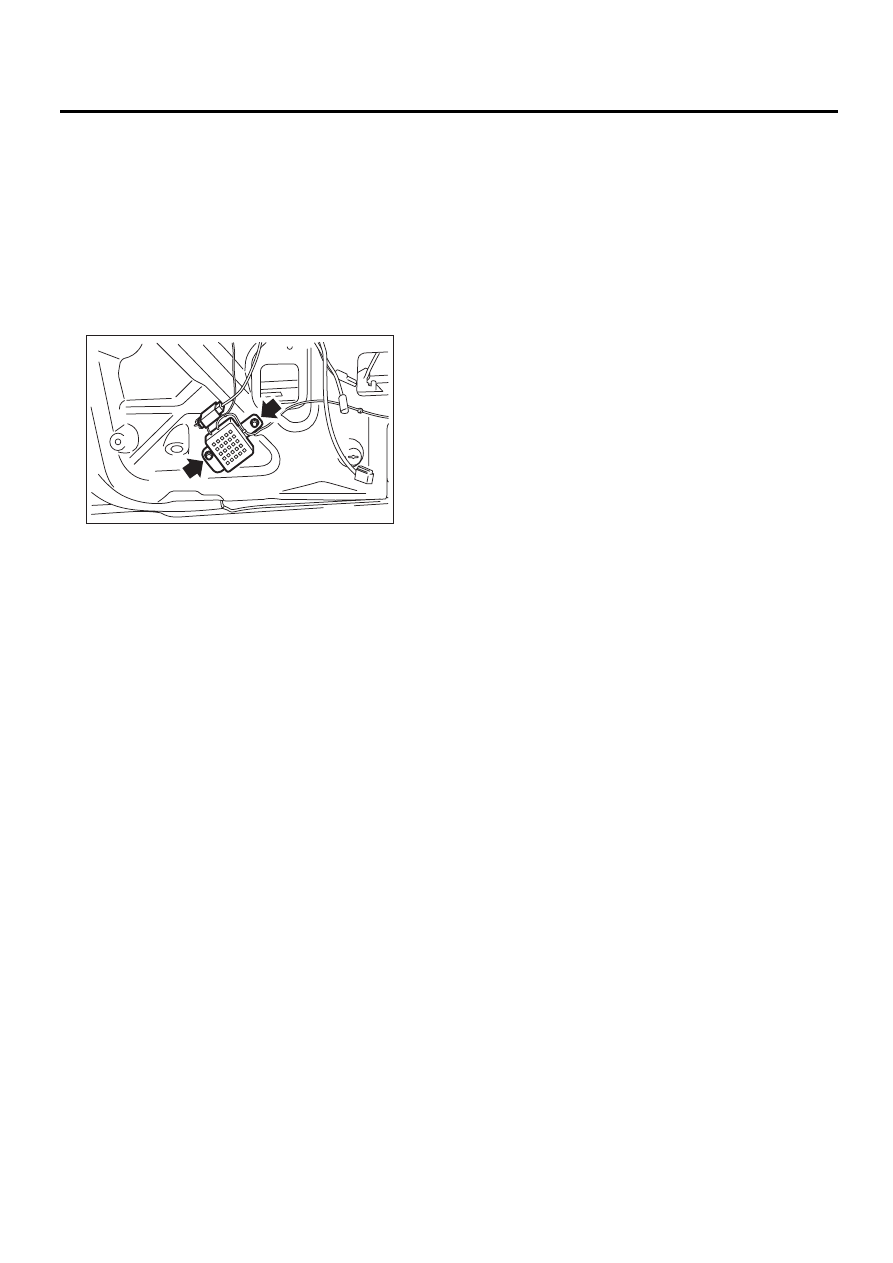

Шумоподавитель

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

17.Шумоподавитель

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку дверцы ба-
гажного отсека. <См. EI-51, СНЯТИЕ, Внутрен-
няя отделка дверцы багажного отсека.>
3) Отсоедините разъем жгута проводов от шу-
моподавителя.
4) Отверните винты и отсоедините шумопода-
витель.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ET-00182

ET-23

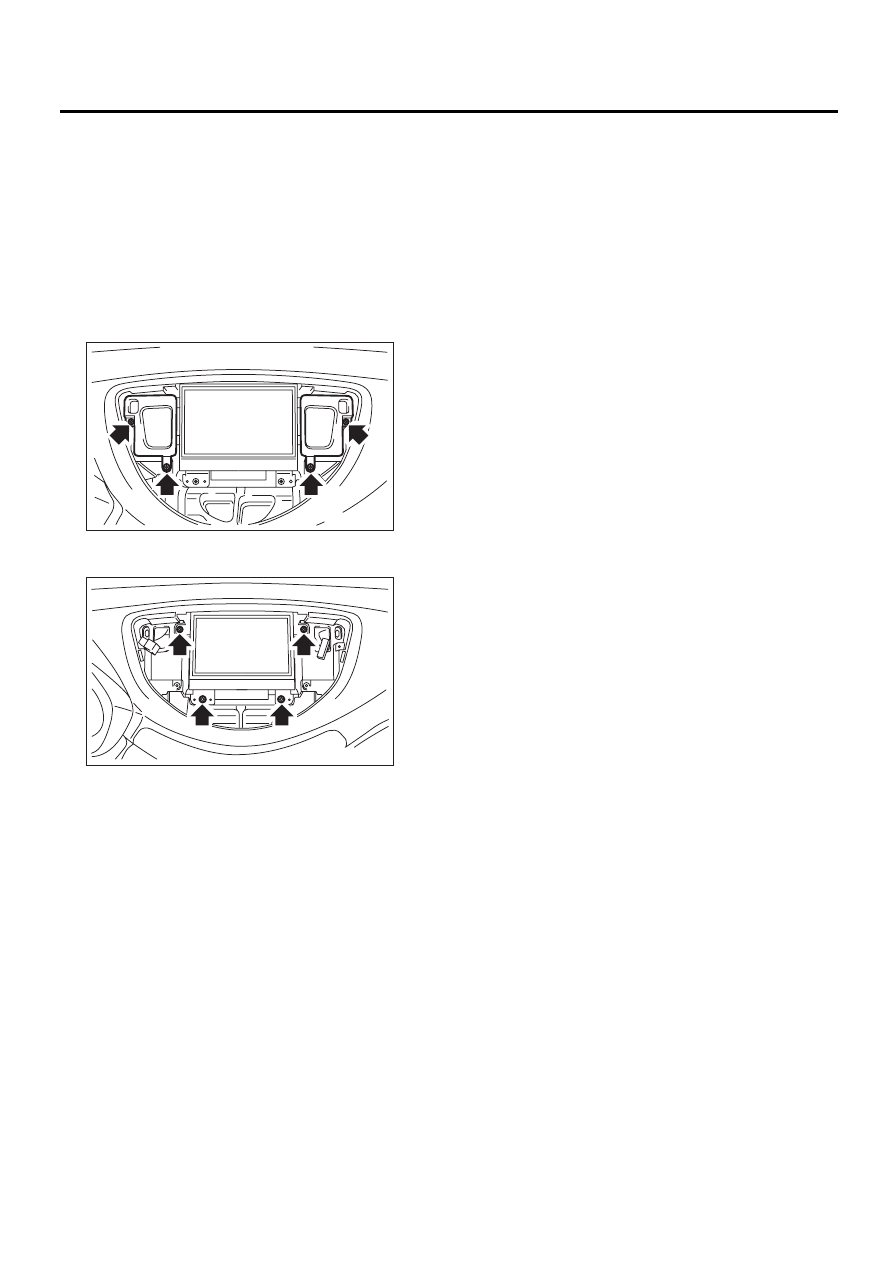

Дисплей системы навигации

РАЗВЛЕКАТЕЛЬНЫЙ ЦЕНТР

18.Дисплей системы

навигации

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите верхнюю вентиляционную решет-
ку. <См. AC-50, ВЕРХНЯЯ ВЕНТИЛЯЦИОННАЯ
РЕШЕТКА, СНЯТИЕ, Вентиляционная решет-
ка.>
3) Снимите панель предупредительных сооб-
щений.

4) Выверните винты и снимите дисплей систе-
мы навигации.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ET-00183

ET-00184
