WW-20

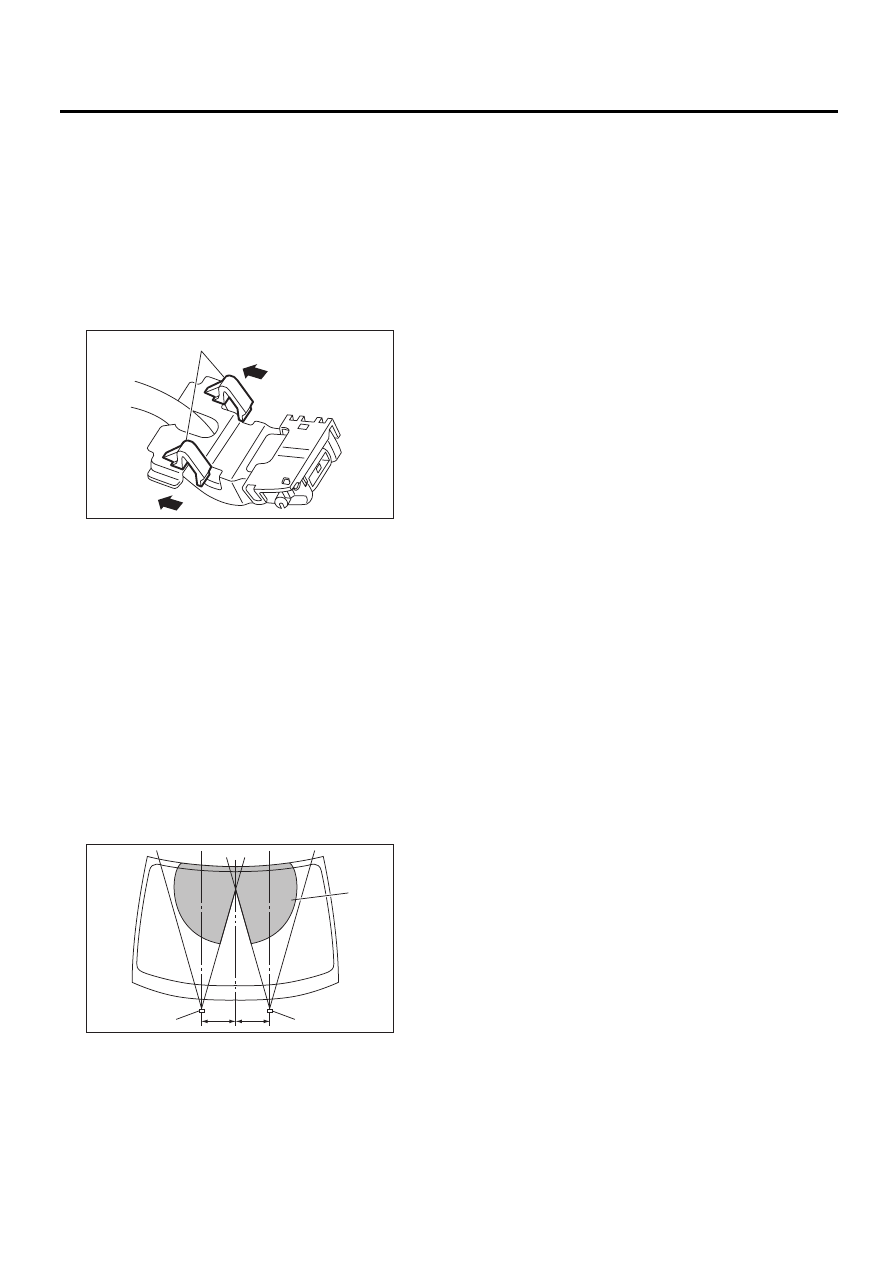

Форсунка стеклоомывателя ветрового стекла

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

9. Форсунка

стеклоомывателя
ветрового стекла

A: СНЯТИЕ

1) Снимите изоляцию капота. <См. EB-13, ИЗО-
ЛЯЦИЯ КАПОТА, СНЯТИЕ, Капот.>
2) Удерживая лапку форсунки стеклоомывате-
ля (A) в направлении, указанном стрелкой, сни-
мите форсунку стеклоомывателя.

3) Снимите шланг стеклоомывателя с форсун-
ки.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

• Убедитесь в том, что каналы форсунки и
шланги не забиты.
• Убедитесь в том, что шланг не перегнут.
• Остановив автомобиль и переведя переклю-
чатель стеклоочистителей в положение OFF,
отрегулируйте направление струи стеклоомы-
вателя, как показано на рисунке.

Направление струи:

A: 250 мм (9,84 дюйма)

(1) Форсунка

(2) Участки разбрызгивания (затенённые участки)

(A)

WW-00429

A

A

(2)

(1)

(1)

WW-00464

WW-21

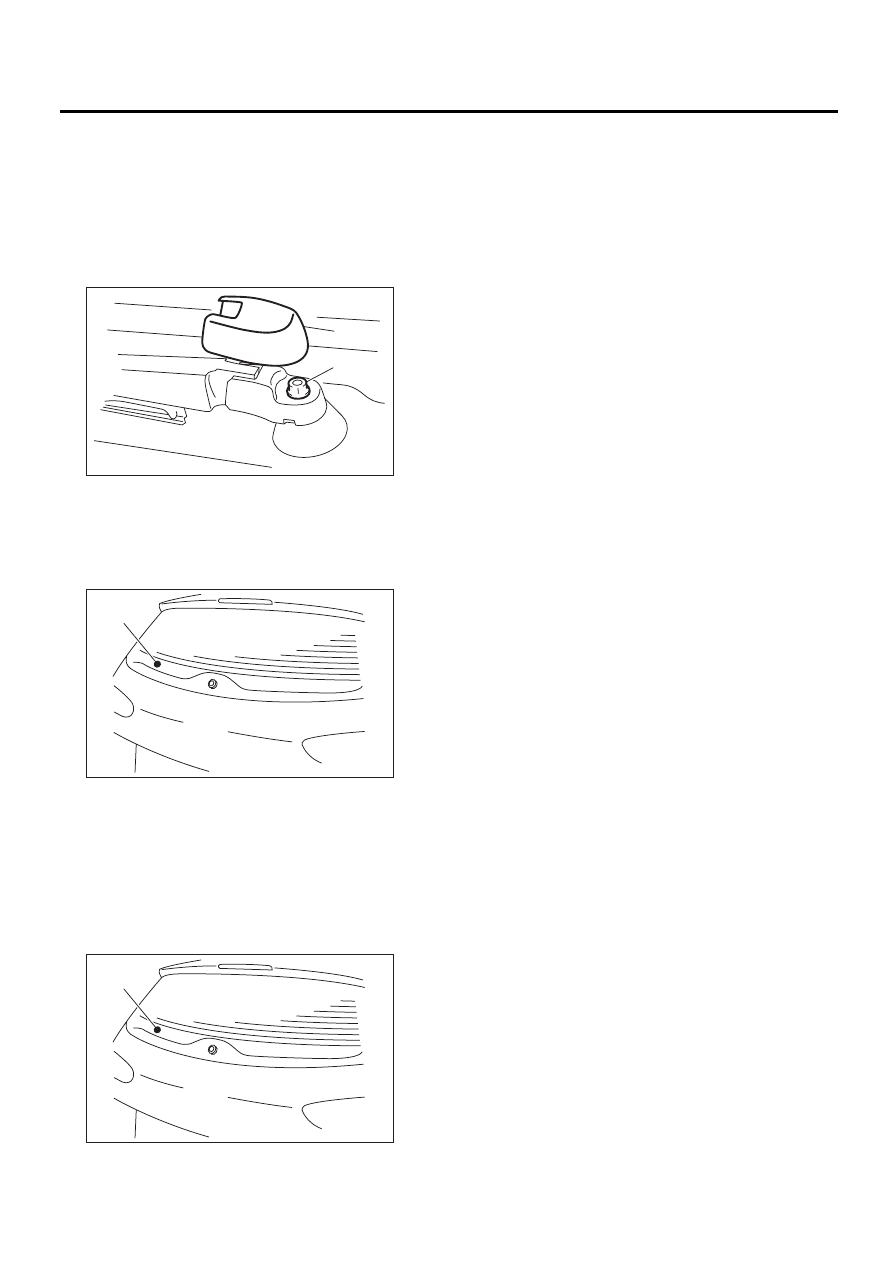

Рычаг стеклоочистителя заднего стекла

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

10.Рычаг стеклоочистителя

заднего стекла

A: СНЯТИЕ

1) Отсоедините колпачок рычага стеклоочис-
тителя (A).
2) Отверните гайку (B), чтобы снять рычаг
стеклоочистителя.

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.
2) Включите стеклоочиститель на один прогон.
3) Выровняйте щетку по метке (A) на стекле.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”.
<См. WW

-4, СТЕКЛООЧИСТИТЕЛЬ ЗАДНЕ-

ГО СТЕКЛА, УЗЕЛ, Общие сведения.>

C: РЕГУЛИРОВКА

1) Включите стеклоочиститель на один прогон.
2) Выровняйте щетку по метке (A) на стекле.

(A)

(B)

WW-00430

(A)

WW-00361

(A)

WW-00361

WW-22

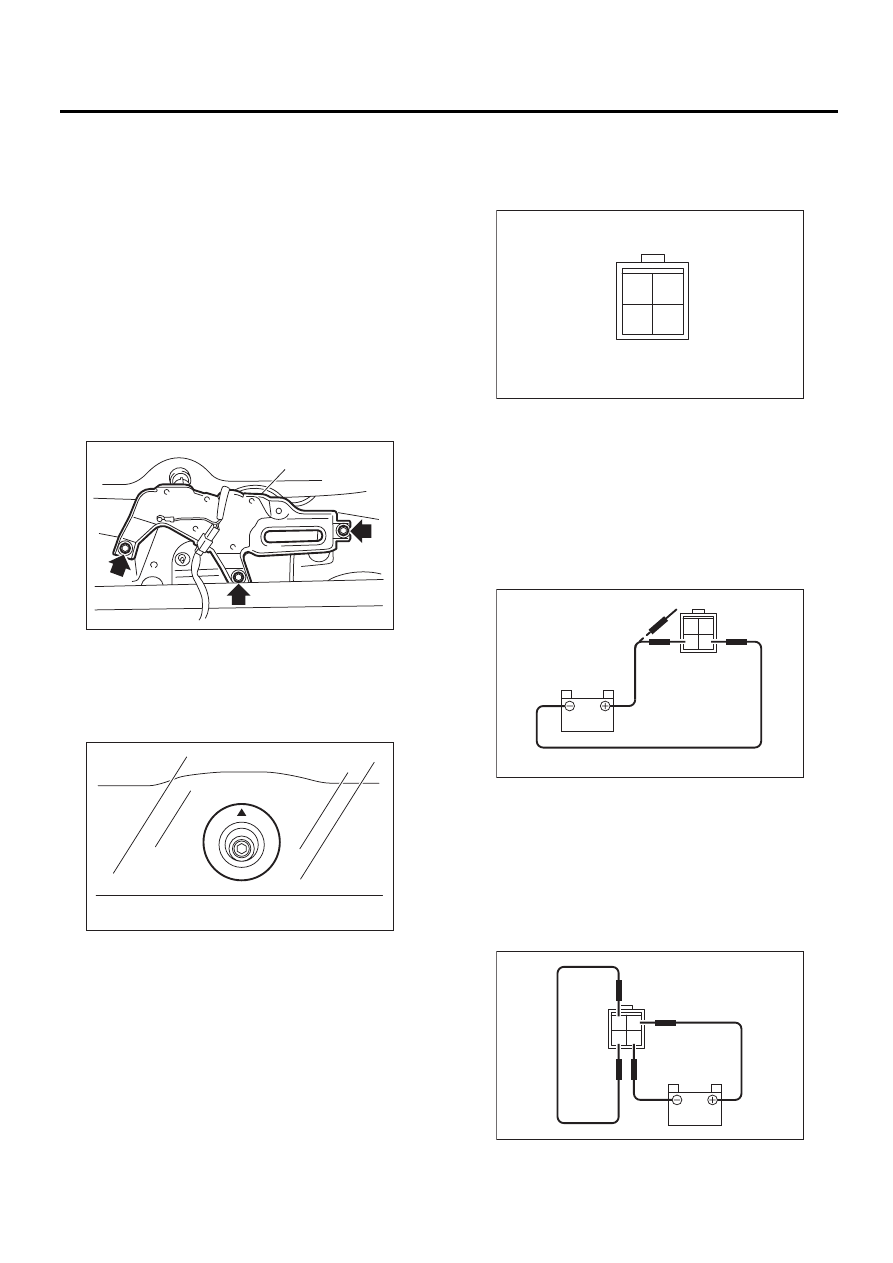

Электродвигатель стеклоочистителя заднего стекла

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

11.Электродвигатель

стеклоочистителя заднего
стекла

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите рычаг стеклоочистителя заднего
стекла. <См. WW-21, СНЯТИЕ, Рычаг стекло-
очистителя заднего стекла.>
3) Снимите нижнюю отделку дверцы багажно-
го отсека. <См. EI-51, СНЯТИЕ, Внутренняя от-
делка дверцы багажного отсека.>
4) Отсоедините разъем жгута проводов узла
электродвигателя стеклоочистителя.
5) Отверните болты и снимите узел электро-
двигателя стеклоочистителя (A).

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.
2) Убедитесь, что стрелка на крышке оси обра-
щена вверх, как показано на рисунке.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”.
<См. WW

-4, СТЕКЛООЧИСТИТЕЛЬ ЗАДНЕ-

ГО СТЕКЛА, УЗЕЛ, Общие сведения.>

C: ПРОВЕРКА

Подайте напряжение аккумулятора на разъем
электродвигателя стеклоочистителя и про-
верьте возможность следующих операций.

1) Подсоедините аккумулятор к следующим
клеммам разъема и проверьте возможность
работы электродвигателя стеклоочистителя.

Разъемы и клеммы

(D43) № 2 (+) — (D43) № 3 (–):
2) В условиях шага 1) отсоедините положи-
тельную клемму аккумулятора, чтобы остано-
вить электродвигатель стеклоочистителя в се-
редине хода.

3) Закоротите клеммы разъема следующим об-
разом.

Разъемы и клеммы

(D43) № 2 — (D43) № 4:
4) В условиях шага 3) подсоедините аккумуля-
тор и убедитесь в том, что электродвигатель
стеклоочистителя останавливается в положе-
нии автоматической остановки.

(A)

WW-00183

WW-00185

2 1
4 3

WW-00463

2 1
4 3

WW-00187

2 1
4 3

WW-00032

WW-23

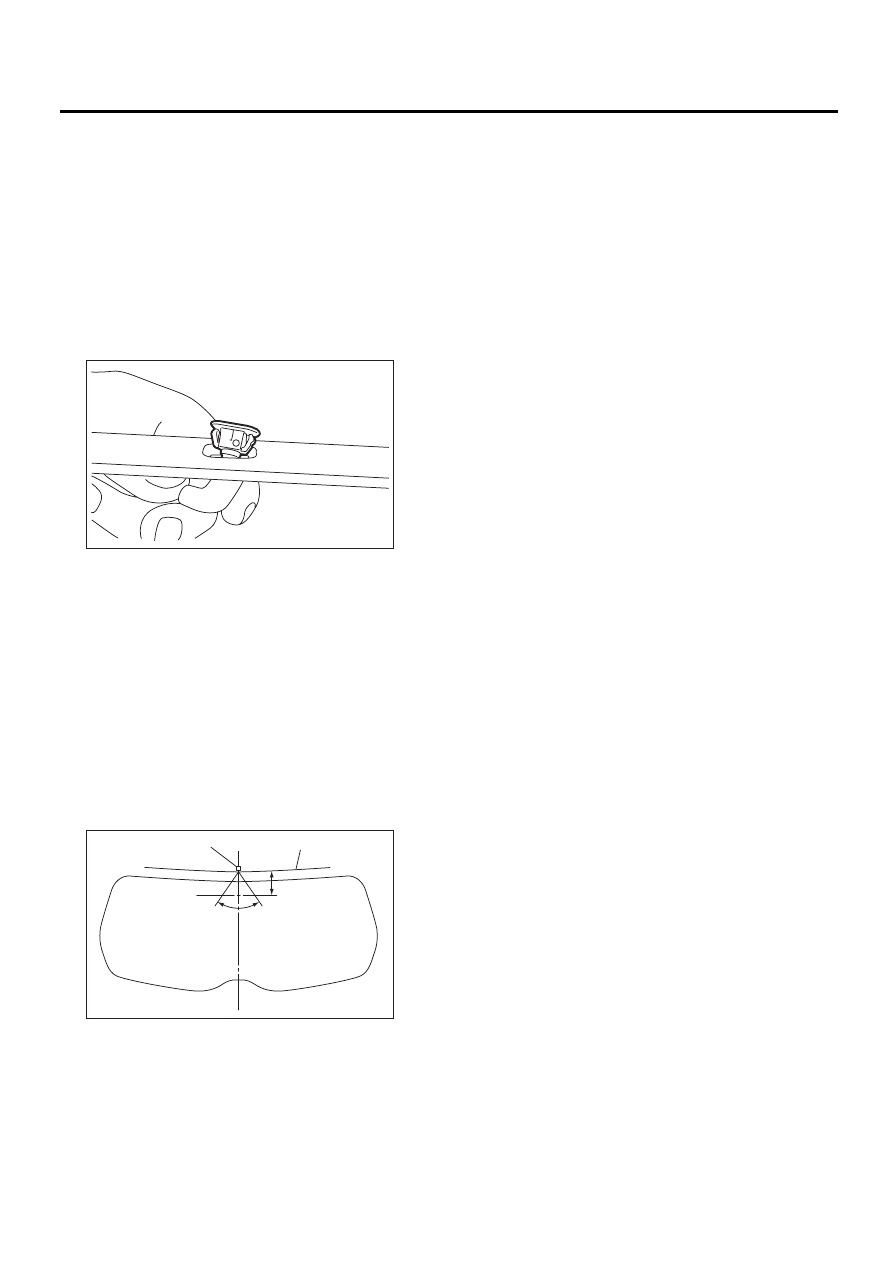

Стеклоомыватель заднего стекла

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

12.Стеклоомыватель заднего

стекла

A: СНЯТИЕ

1) Снимите спойлер крыши. <См. EI-31, СНЯ-
ТИЕ, Спойлер крыши.>
2) Отсоедините шланг стеклоомывателя от
форсунки стеклоомывателя.
3) Прижмите лапку форсунки с обратной сто-
роны спойлера крыши при помощи отвертки с
плоским жалом или аналогичного инструмента
и снимите форсунку стеклоомывателя.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

• Убедитесь в том, что каналы форсунки и
шланги не забиты.
• Убедитесь в том, что шланг не перегнут.
• Остановив автомобиль, убедитесь в том, что
направление струи стеклоомывателя соот-
ветствует показанному на рисунке.

ПРИМЕЧАНИЕ:
Направление струи стеклоомывателя не регу-
лируется.

(1) Форсунка

(2) Верхняя кромка стекла дверцы багажного отсека

(A) 72 мм (2,83 дюйма)

(B) 70°

WW-00214

A

B

(2)

(1)

WW-00368
