AB(diag)-80

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

P: КДН 45 НЕИСПРАВНОСТЬ ПРАВОЙ БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Замыкание на силовой провод в жгуте проводов правой боковой подушки безопасности.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что замок зажигания находится в положении OFF, отсоедините клемму провода массы от ак-
кумулятора и выждите не менее 20 секунд.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пово-
ротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каждую
деталь и убедитесь, что предупреждающая лампа системы подушек безопасности работает
нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности и разъем преднатяжителя ремня безопасности.

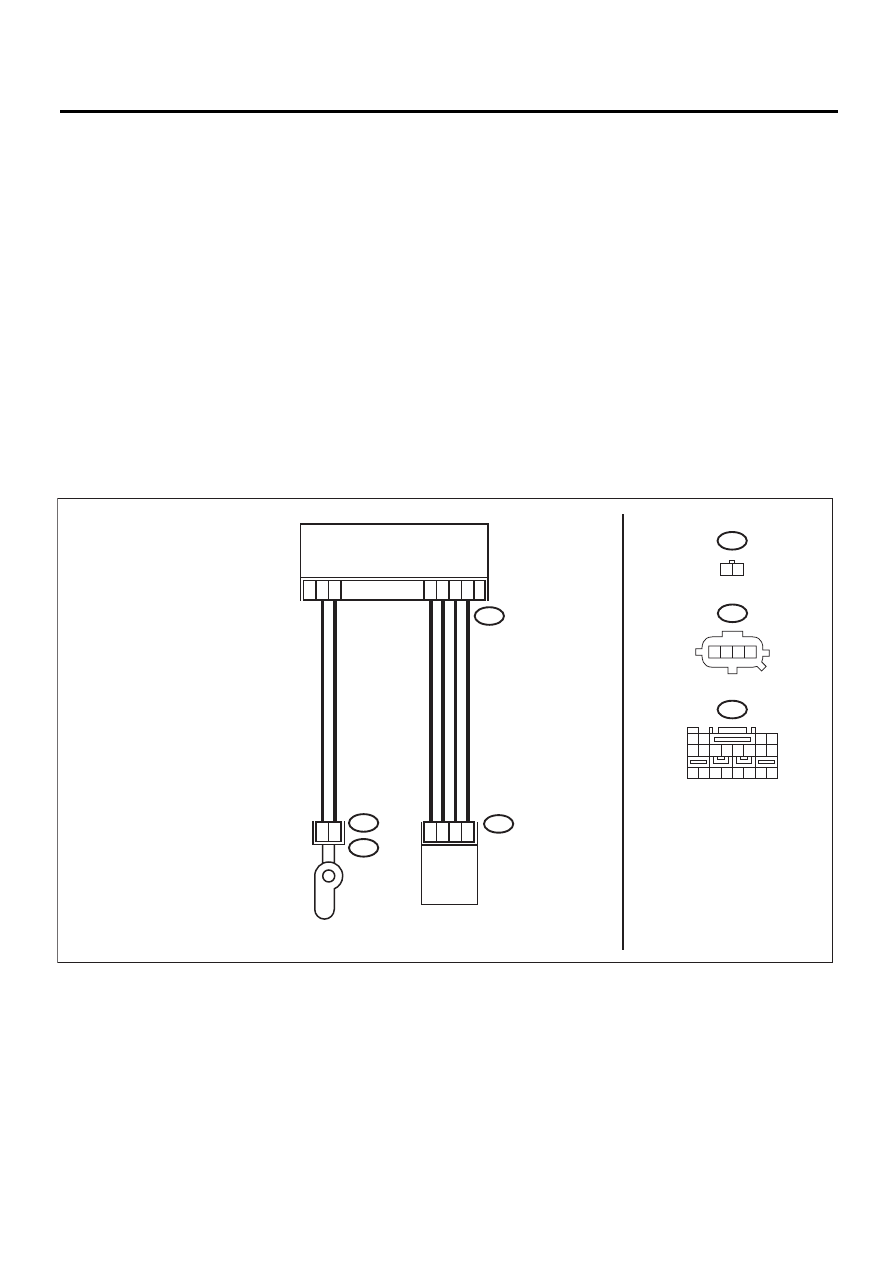

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AB-01703

AB18

AB24

AB25

1

2

AB28

3

4

1

2

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ
ПОДУШЕК БЕЗОПАСНОСТИ

НАГНЕТАТЕЛЬ ПРАВОЙ
БОКОВОЙ ПОДУШКИ

ПРАВЫЙ ДАТЧИК
БОКОВОЙ ПОДУШКИ
БЕЗОПАСНОСТИ

AB24

1 2

AB28

1 2 3 4

7

8

15

17

13

16

AB18

7 8 9 10 11 12

13 14 15 16 17 18 19

5 6

20

1 2

3 4

AB(diag)-81

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах
между блоком управления системой подушек бе-
зопасности, модулем правой боковой подушки
безопасности и датчиком правой боковой подуш-
ки безопасности.

Контакт ненадежен?

Замените как задний
жгут проводов системы
подушек безопасности
(правый), так и жгут
проводов кузова.

Переходите к ша-
гу 2.

2

ПРОВЕРКА МОДУЛЯ БОКОВОЙ ПОДУШКИ БЕ-
ЗОПАСНОСТИ.
1) Переведите замок зажигания в положение
OFF, отсоедините провод массы от аккумулятора
и сделайте паузу не менее 20 секунд.
2) Отсоедините разъемы (AB25) и (AB24) модуля
правой боковой подушки безопасности и подсо-
едините разъем (1F) диагностического жгута
проводов F к разъему (AB24).
3) Подсоедините резистор модуля подушки бе-
зопасности к разъему (3F) диагностического жгу-
та проводов F.
4) Подсоедините клемму массы к аккумулятору
и переведите замок зажигания в положение ON.

Предупреждающая
лампа системы поду-
шек безопасности го-
рит в течение 6 се-
кунд, а затем гаснет?

Замените модуль пра-
вой боковой подушки
безопасности. <См. SE-
7, Переднее сиденье>

Переходите к ша-
гу 3.

3

ПРОВЕРКА ЗАДНЕГО ПРАВОГО ЖГУТА ПРО-
ВОДОВ СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ
(ЖГУТ ПРОВОДОВ МОДУЛЯ ПРАВОЙ БОКО-
ВОЙ ПОДУШКИ БЕЗОПАСНОСТИ).
1) Переведите замок зажигания в положение
OFF, отсоедините провод массы от аккумулятора
и сделайте паузу не менее 20 секунд.
2) Отсоедините разъем (AB26) от преднатяжи-
теля правого ремня безопасности.
3) Отсоедините разъем (AB33) от модуля правой
подушки-шторки безопасности.
4) Отсоедините резистор модуля подушки безо-
пасности от диагностического жгута проводов.
5) Отсоедините от блока управления системой
подушек безопасности все разъемы и подсоеди-
ните разъем (1U) диагностического жгута прово-
дов U к разъему (AB18).
6) Подсоедините клемму массы к аккумулятору
и переведите замок зажигания в положение ON.
7) Измерьте напряжение между разъемом (3U)
диагностического жгута проводов U и массой ку-
зова.

Разъемы и клеммы

(3U) № 20 (+) — Масса кузова (–):
(3U) № 18 (+) — Масса кузова (–):

Напряжение меньше,
чем 1 В?

Переходите к шагу 4.

Замените как за-
дний жгут прово-
дов системы по-
душек безопас-
ности (правый),
так и жгут прово-
дов кузова.

4

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ
ПОДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Перейдите в режим проверки.
4) Считайте КДН.

Отображается ли на
дисплее тот же самый
КДН?

Замените блок управле-
ния системой подушек
безопасности. <См. AB-
20, Блок управления
системой подушек безо-
пасности.>

Переходите к ша-
гу 5.

5

ПРОВЕРКА НАЛИЧИЯ НА ДИСПЛЕЕ ДРУГИХ
КДН.

Отображается ли ка-
кой-либо другой КДН?

Проверьте КДН, исполь-
зуя “Список кодов диа-
гностики неисправнос-
тей (КДН)”. <См.
AB(diag)-46, Список ко-
дов диагностики неис-
правностей (КДН).>

Завершите про-
ведение диагнос-
тики.

AB(diag)-82

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Q: КДН 46 НЕИСПРАВНОСТЬ ЛЕВОЙ БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Замыкание на силовой провод в жгуте проводов левой боковой подушки безопасности.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что замок зажигания находится в положении OFF, отсоедините клемму провода массы от ак-
кумулятора и выждите не менее 20 секунд.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пово-
ротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каждую
деталь и убедитесь, что предупреждающая лампа системы подушек безопасности работает
нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности и разъем преднатяжителя ремня безопасности.

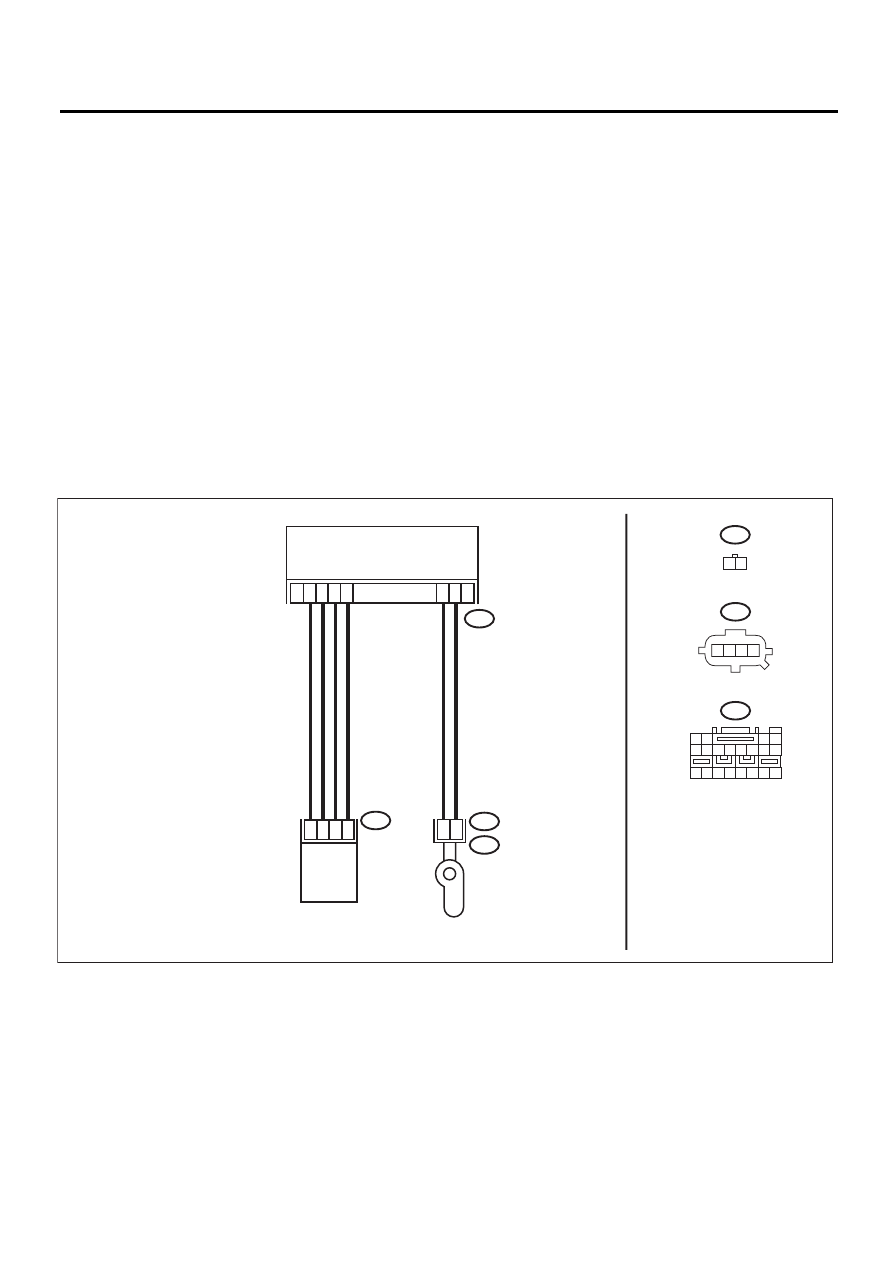

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AB-01704

НАГНЕТАТЕЛЬ ПРАВОЙ
БОКОВОЙ ПОДУШКИ

ЛЕВЫЙ ДАТЧИК
БОКОВОЙ ПОДУШКИ
БЕЗОПАСНОСТИ

AB19

1 2

AB23

1 2 3 4

AB23

1

2

AB19

AB20

3

4

1

2

AB17

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ
ПОДУШЕК БЕЗОПАСНОСТИ

10

9

17

20

16

18

AB17

7 8 9 10 11 12

13 14 15 16 17 18 19

5 6

20

1 2

3 4

AB(diag)-83

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах
между блоком управления системой подушек бе-
зопасности, модулем левой боковой подушки бе-
зопасности и датчиком левой боковой подушки
безопасности.

Контакт ненадежен?

Замените как задний
жгут проводов систе-
мы подушек безопас-
ности (левый), так и
жгут проводов кузова.

Переходите к ша-
гу 2.

2

ПРОВЕРКА МОДУЛЯ БОКОВОЙ ПОДУШКИ БЕ-
ЗОПАСНОСТИ.
1) Переведите замок зажигания в положение
OFF, отсоедините провод массы от аккумулятора
и сделайте паузу не менее 20 секунд.
2) Отсоедините разъемы (AB20) и (AB19) модуля
левой боковой подушки безопасности и подсоеди-
ните разъем (1F) диагностического жгута прово-
дов F к разъему (AB19).
3) Подсоедините резистор модуля подушки безо-
пасности к разъему (3F) диагностического жгута
проводов F.
4) Подсоедините клемму массы к аккумулятору и
переведите замок зажигания в положение ON.

Предупреждающая
лампа системы поду-
шек безопасности го-
рит в течение 6 секунд,
а затем гаснет?

Замените модуль ле-
вой боковой подушки
безопасности. <См.
SE-7, Переднее сиде-
нье>

Переходите к ша-
гу 3.

3

ПРОВЕРКА ЗАДНЕГО ЛЕВОГО ЖГУТА ПРОВО-
ДОВ СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ
(ЖГУТ ПРОВОДОВ МОДУЛЯ ЛЕВОЙ БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ).
1) Переведите замок зажигания в положение
OFF, отсоедините провод массы от аккумулятора
и сделайте паузу не менее 20 секунд.
2) Отсоедините разъем (AB21) от преднатяжите-
ля левого ремня безопасности.
3) Отсоедините разъем (AB31) от модуля левой
подушки-шторки безопасности.
4) Отсоедините резистор модуля подушки безо-
пасности от диагностического жгута проводов.
5) Отсоедините от блока управления системой
подушек безопасности все разъемы и подсоеди-
ните разъем (1U) диагностического жгута прово-
дов U к разъему (AB17).
6) Подсоедините клемму массы к аккумулятору и
переведите замок зажигания в положение ON.
7) Измерьте напряжение между разъемом (3U)
диагностического жгута проводов U и массой ку-
зова.

Разъемы и клеммы

(3U) № 12 (+) — Масса кузова (–):
(3U) № 10 (+) — Масса кузова (–):

Напряжение меньше,
чем 1 В?

Переходите к шагу 4.

Замените как за-
дний жгут прово-
дов системы по-
душек безопас-
ности (левый),
так и жгут прово-
дов кузова.

4

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ
ПОДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Перейдите в режим проверки.
4) Считайте КДН.

Отображается ли на
дисплее тот же самый
КДН?

Замените блок управ-
ления системой поду-
шек безопасности.
<См. AB-20, Блок уп-
равления системой по-
душек безопасности.>

Переходите к ша-
гу 5.

5

ПРОВЕРКА НАЛИЧИЯ НА ДИСПЛЕЕ ДРУГИХ
КДН.

Отображается ли ка-
кой-либо другой КДН?

Проверьте КДН, ис-
пользуя “Список ко-
дов диагностики неис-
правностей (КДН)”.
<См. AB(diag)-46, Спи-
сок кодов диагностики
неисправностей
(КДН).>

Завершите про-
ведение диагнос-
тики.
