AB(diag)-64

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

G: КДН 23 РАЗЪЕМ НА БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ ПОДУШЕК

БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправность контактов разъемов (AB6), (AB17) и (AB18) с блоком управления системой подушек
безопасности.

ОСТОРОЖНО:
Перед тем, как провести диагностику системы подушек безопасности, убедитесь в том, что
замок зажигания находится в положении OFF, отсоедините клемму провода массы от акку-
мулятора и подождите не менее 20 секунд, прежде чем приступить к работе.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ
В РАЗЪЕМАХ (AB6), (AB17) И (AB18).
1) Переведите замок зажигания в положе-
ние OFF, отсоедините провод массы от ак-
кумулятора и сделайте паузу не менее 20
секунд.
2) Отсоедините разъемы (AB6), (AB17) и
(AB18) от блока управления системой поду-
шек безопасности.

Выявлена ли ржавчина или
повреждение на разъеме
жгута проводов и на разъеме
блока управления?

• Замените блок уп-
равления системой по-
душек безопасности.
<См. AB-20, Блок уп-
равления системой по-
душек безопасности.>
• Замените основной
жгут проводов систе-
мы подушек безопас-
ности, а также жгут
проводов перегородки
моторного отсека или
замените жгут прово-
дов боковой подушки
безопасности вместе
со жгутом проводов ку-
зова.

Переходите к ша-
гу 2.

2

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ
В РАЗЪЕМАХ (AB6), (AB17) И (AB18).
1) Вновь подсоедините разъем, обеспечи-
вая надежность контактов.
2) Подсоедините клемму массы к аккуму-
лятору и переведите замок зажигания в по-
ложение ON.

Предупреждающая лампа
системы подушек безопас-
ности горит в течение 6 се-
кунд, а затем гаснет?

Переходите к шагу 3.

Замените блок уп-
равления систе-
мой подушек безо-
пасности. <См.
AB-20, Блок уп-
равления систе-
мой подушек безо-
пасности.>

3

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИС-
ТЕМОЙ ПОДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Перейдите в режим проверки.
4) Считайте КДН.

Отображается ли на дисплее
тот же самый КДН?

Замените блок управ-
ления системой поду-
шек безопасности.
<См. AB-20, Блок уп-
равления системой по-
душек безопасности.>

Переходите к ша-
гу 4.

4

ПРОВЕРКА НАЛИЧИЯ НА ДИСПЛЕЕ ДРУ-
ГИХ КДН.

Отображается ли какой-ли-
бо другой КДН?

Проверьте КДН, ис-
пользуя “Список кодов
диагностики неисправ-
ностей (КДН)”. <См.
AB(diag)-46, Список ко-
дов диагностики неис-
правностей (КДН).>

Завершите прове-
дение диагности-
ки.

AB(diag)-65

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

H: КДН 24 РАЗРЫВ ЦЕПИ IG1

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Неисправность блока управления системой подушек безопасности.
• Разрыв цепи основного жгута проводов системы подушек безопасности.
• Перегорел предохранитель №12 (в распределительной коробке).
• Разрыв цепи жгута проводов кузова автомобиля.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что замок зажигания находится в положении OFF, отсоедините клемму провода массы от ак-
кумулятора и выждите не менее 20 секунд.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пово-
ротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каждую
деталь и убедитесь, что предупреждающая лампа системы подушек безопасности работает
нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности и разъем преднатяжителя ремня безопасности.

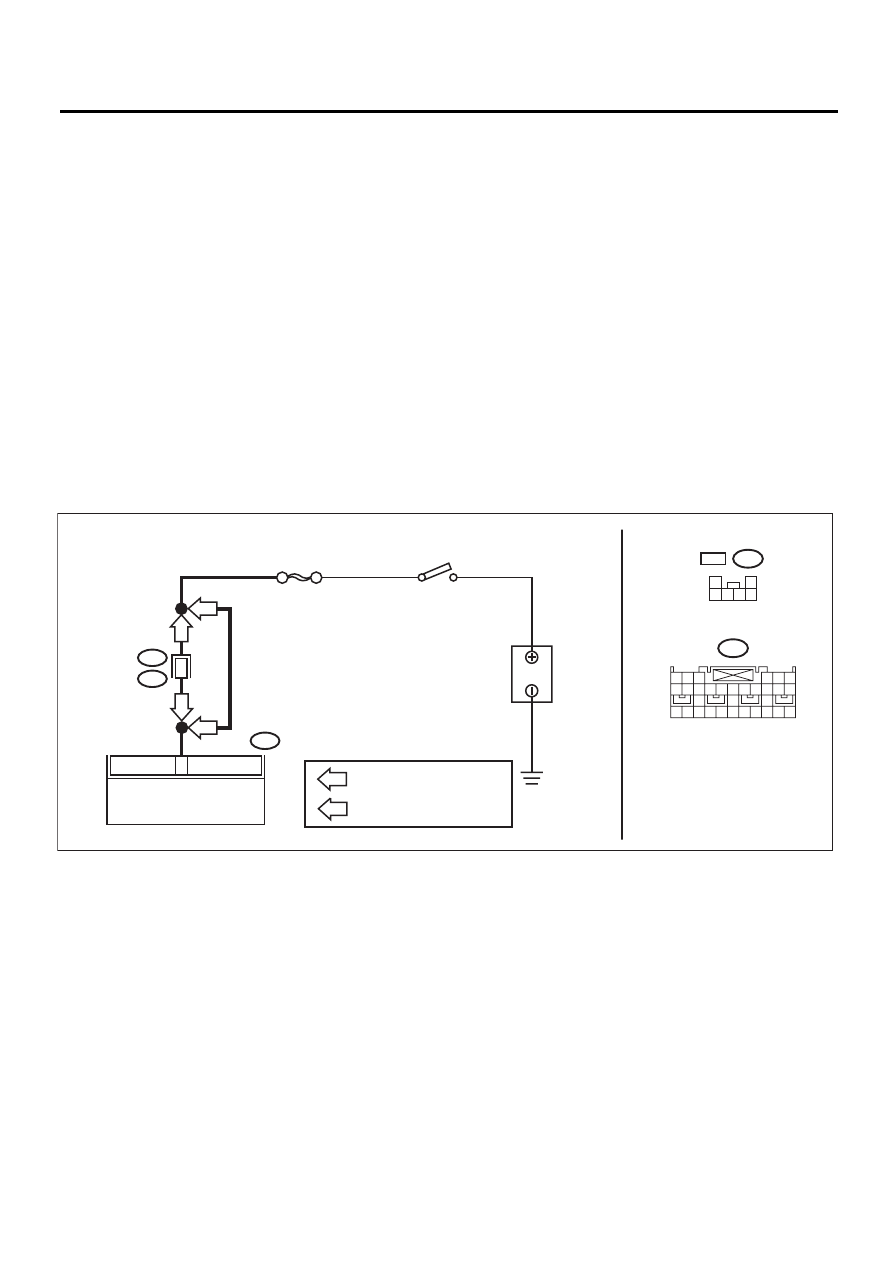

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AB-01701

AB6

1 2 3

4 5 6

7 8 9 10 11 12 13 14 15 16 17

18 19 20 21 22 23 24 25 26 27 28

AB6

No.12

6

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

АККУМУЛЯТ

ОР

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ
ПОДУШЕК БЕЗОПАСНОСТИ

LHD : МОДЕЛЬ С ЛЕВОСТОРОННИМ

 УПРАВЛЕНИЕМ

RHD : МОДЕЛЬ С ПРАВОСТОРОННИМ

 УПРАВЛЕНИЕМ

LHD

B31

AB1

5

AB1

1

2

3 4 5

LHD

RHD

RHD

6

LHD :

AB(diag)-66

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ
ПОДУШЕК БЕЗОПАСНОСТИ.
1) Переведите замок зажигания в положение
OFF, отсоедините провод массы от аккумулятора
и сделайте паузу не менее 20 секунд.
2) Отсоедините от блока управления системой
подушек безопасности все разъемы и подсоеди-
ните разъем (1U) диагностического жгута прово-
дов U к разъему (AB6).
3) Подсоедините клемму массы к аккумулятору
и переведите замок зажигания в положение ON.
4) Измерьте напряжение между разъемом (2U)
диагностического жгута проводов U и массой ку-
зова.

Разъемы и клеммы

(2U) № 1 (+) — Масса кузова (–):

Напряжение составляет
10 В или более?

Замените блок управ-
ления системой поду-
шек безопасности.
<См. AB-20, Блок уп-
равления системой
подушек безопаснос-
ти.>

Переходите к ша-
гу 2.

2

ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ № 12 (В РАС-
ПРЕДЕЛИТЕЛЬНОЙ КОРОБКЕ).
1) Убедитесь, что замок зажигания установлен в
положение OFF.
2) Снимите предохранитель № 12 (в распредели-
тельной коробке) и проведите его визуальную
проверку.

Предохранитель № 12
перегорел?

Замените предохра-
нитель № 12. Если
предохранитель № 12
перегорит повторно,
устраните неисправ-
ность в жгуте прово-
дов кузова. Или заме-
ните как основной
жгут проводов систе-
мы подушек безопас-
ности, так и жгут про-
водов перегородки
моторного отсека.

Переходите к ша-
гу 3.

3

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ
ПОДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Перейдите в режим проверки.
4) Считайте КДН.

Отображается ли на
дисплее тот же самый
КДН?

Замените блок управ-
ления системой поду-
шек безопасности.
<См. AB-20, Блок уп-
равления системой
подушек безопаснос-
ти.>

Переходите к ша-
гу 4.

4

ПРОВЕРКА НАЛИЧИЯ НА ДИСПЛЕЕ ДРУГИХ
КДН.

Отображается ли какой-
либо другой КДН?

Проверьте КДН, ис-
пользуя “Список ко-
дов диагностики не-
исправностей (КДН)”.
<См. AB(diag)-46,
Список кодов диа-
гностики неисправ-
ностей (КДН).>

Завершите про-
ведение диагнос-
тики.

AB(diag)-67

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

I:

КДН 25 РАЗРЫВ ЦЕПИ IG2

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Неисправность блока управления системой подушек безопасности.
• Разрыв цепи основного жгута проводов системы подушек безопасности.
• Перегорел предохранитель №25 (в распределительной коробке).
• Разрыв цепи жгута проводов кузова автомобиля.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что замок зажигания находится в положении OFF, отсоедините клемму провода массы от ак-
кумулятора и выждите не менее 20 секунд.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пово-
ротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каждую
деталь и убедитесь, что предупреждающая лампа системы подушек безопасности работает
нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности и разъем преднатяжителя ремня безопасности.

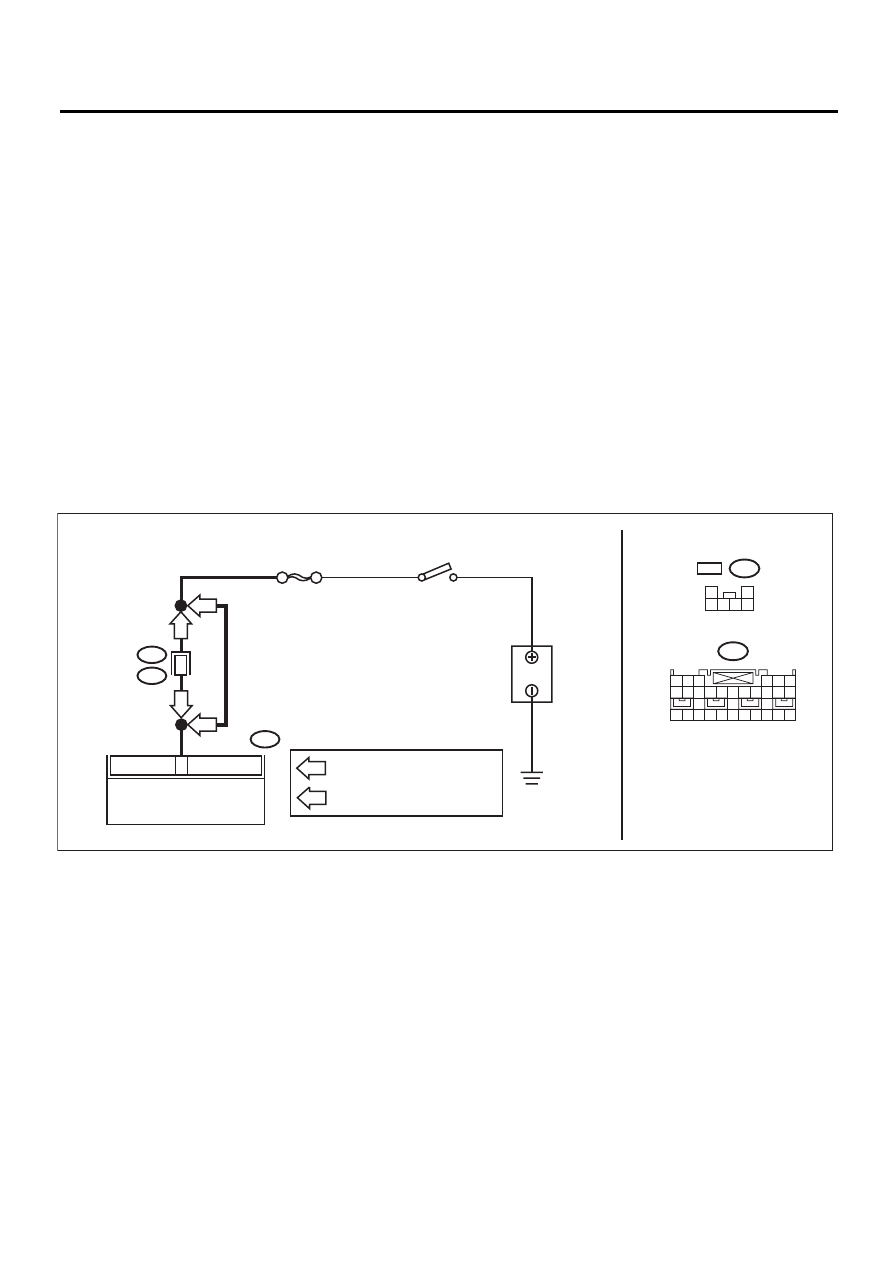

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AB-01702

AB6

1 2 3

4 5 6

7 8 9 10 11 12 13 14 15 16 17

18 19 20 21 22 23 24 25 26 27 28

AB6

No.25

5

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

АККУМУЛЯТ

ОР

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ
ПОДУШЕК БЕЗОПАСНОСТИ

LHD :  МОДЕЛЬ С ЛЕВОСТОРОННИМ

  УПРАВЛЕНИЕМ

RHD :  МОДЕЛЬ С ПРАВОСТОРОННИМ

  УПРАВЛЕНИЕМ

LHD

B31

AB1

6

AB1

1

2

3 4 5

LHD

RHD

RHD

6

LHD :
