AC-30

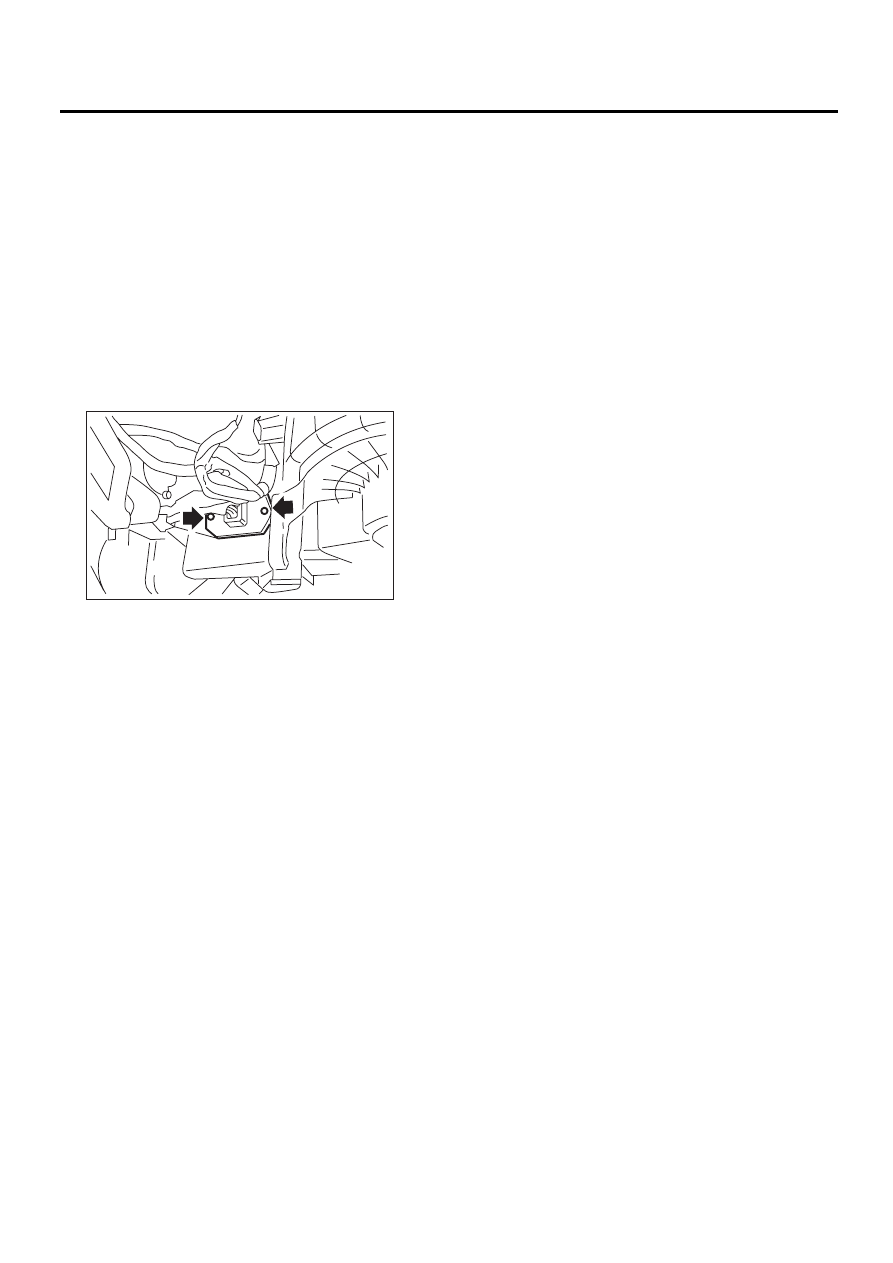

Транзистор большой мощности (модель с автоматическим кондиционером)

СИСТЕМА HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ)

9. Транзистор большой

мощности
(модель с автоматическим
кондиционером)

A: СНЯТИЕ

1) Снимите нижнюю крышку отделения для
перчаток со стороны сиденья переднего пасса-
жира. <См. EI-37, СНЯТИЕ, Отделение для
перчаток.>
2) Отсоедините разъем транзистора большой
мощности.
3) Снимите два винта и снимите транзистор
большой мощности.

B: УСТАНОВКА

Установка производится в порядке, обратном
снятию.

AC-01279

AC-31

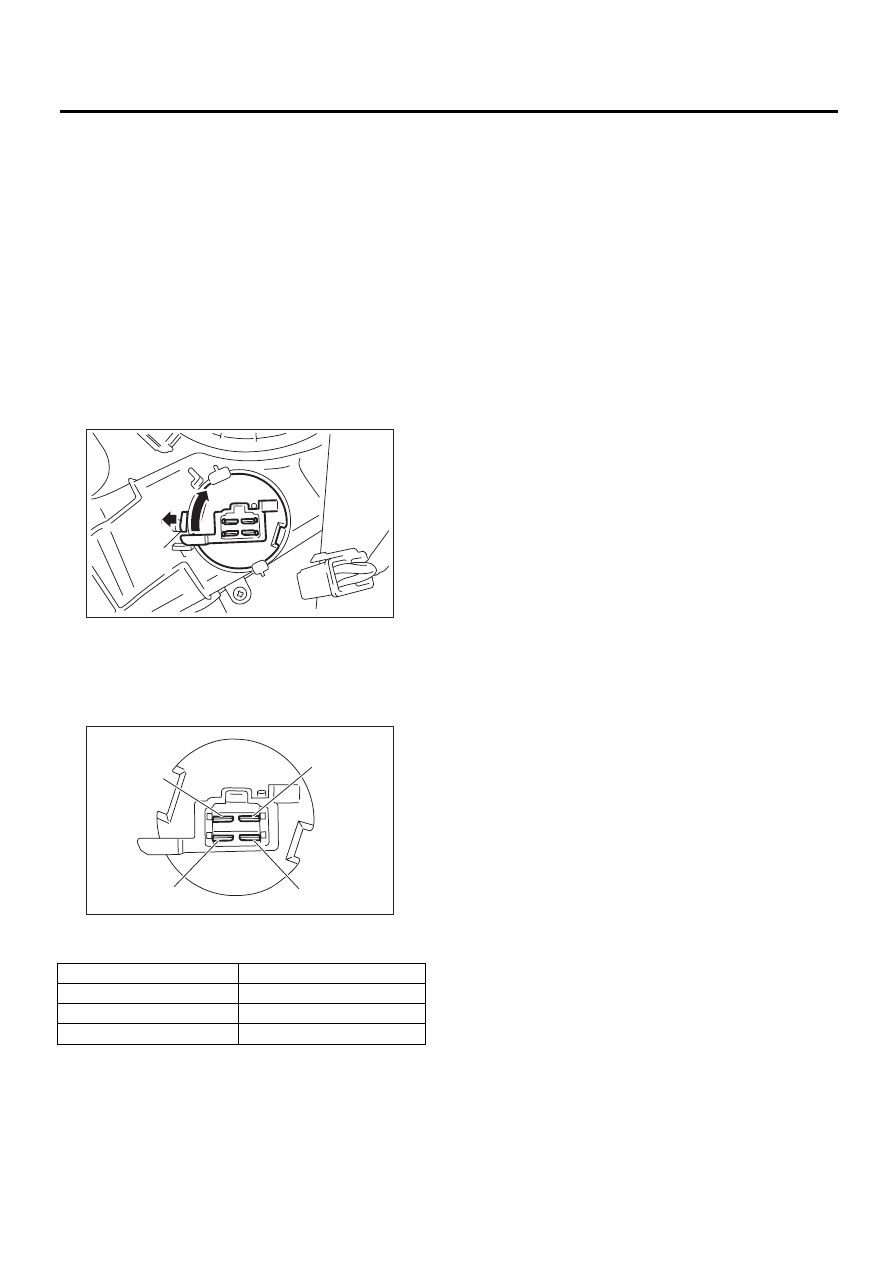

Резистор вентилятора отопителя (двухзонная модель кондиционера)

СИСТЕМА HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ)

10.Резистор вентилятора

отопителя
(двухзонная модель
кондиционера)

A: СНЯТИЕ

1) Снимите внутреннюю отделку задней боко-
вой панели кузова (левой). <См. EI-45, СНЯ-
ТИЕ, Внутренняя отделка задней боковой па-
нели кузова.>
2) Отсоедините разъем резистора вентилято-
ра отопителя.
3) Снимите фиксатор (A) и поверните резистор
вентилятора отопителя вправо, чтобы снять
его.

B: УСТАНОВКА

Установка производится в порядке, обратном
снятию.

C: ПРОВЕРКА

Измерьте сопротивление резистора вентиля-
тора отопителя.

Если результаты проверки выявили неисправ-
ность, замените резистор вентилятора отопи-
теля.

Клемма №

Номинальное значение

1 и 3

Примерно 0,42 Ом

1 и 2

Примерно 1,42 Ом

4 и 1

Примерно 3,4 Ом

AC-01321

(A)

AC-01322

(4)

(3)

(1)

(2)

AC-32

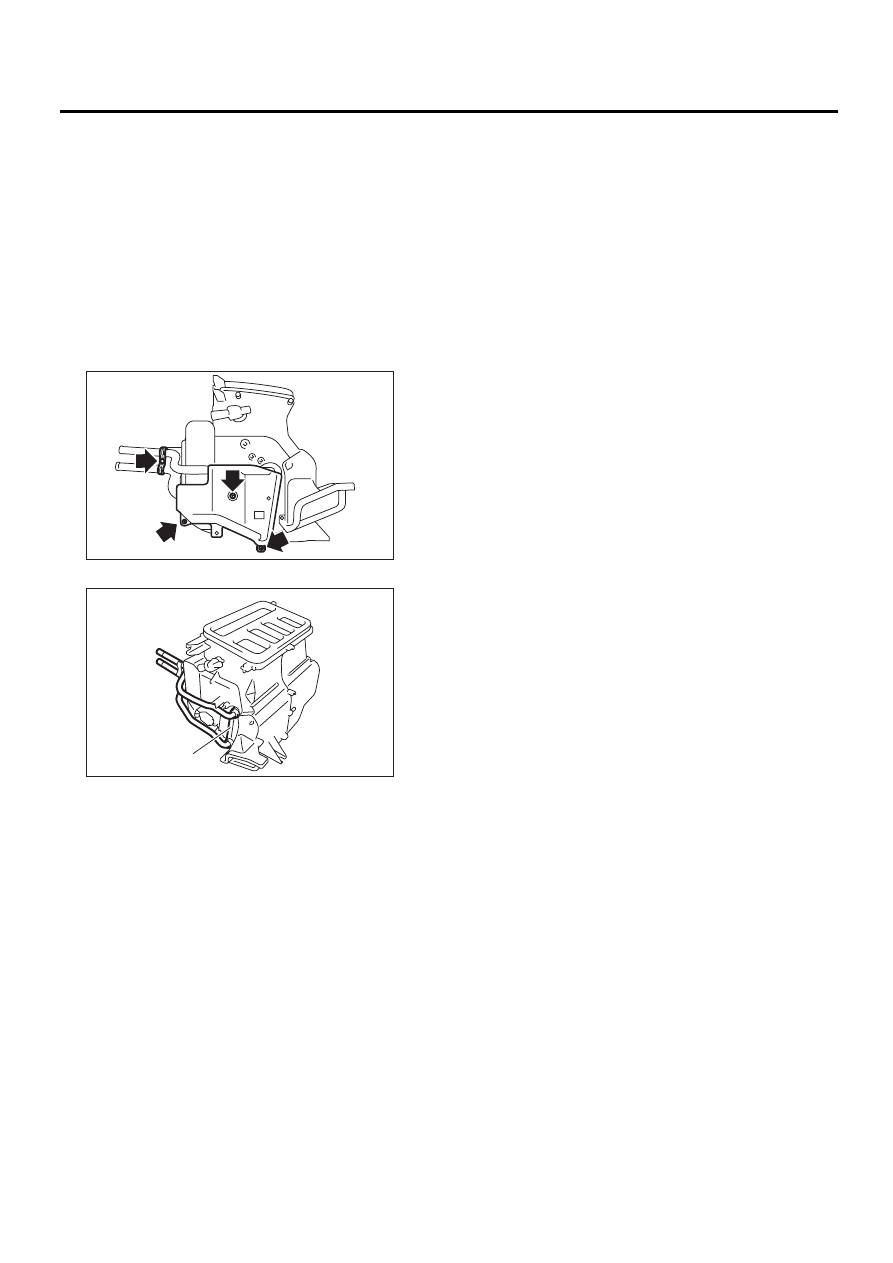

Сердцевина отопителя

СИСТЕМА HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ)

11.Сердцевина отопителя

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Осуществите выпуск хладагента при помо-
щи системы регенерации хладагента <См. AC-

20, ПРОЦЕДУРА, Процедура регенерации хла-
дагента.>
3) Снимите блок отопителя и охлаждения.
<См. AC-37, СНЯТИЕ, Блок отопителя и охлаж-
дения.>
4) Отверните винты и снимите крышку сердце-
вины отопителя и хомут трубки.

5) Снимите сердцевину отопителя (А).

B: УСТАНОВКА

Установка производится в порядке, обратном
снятию.

AC-01133

AC-01134

(A)

AC-33

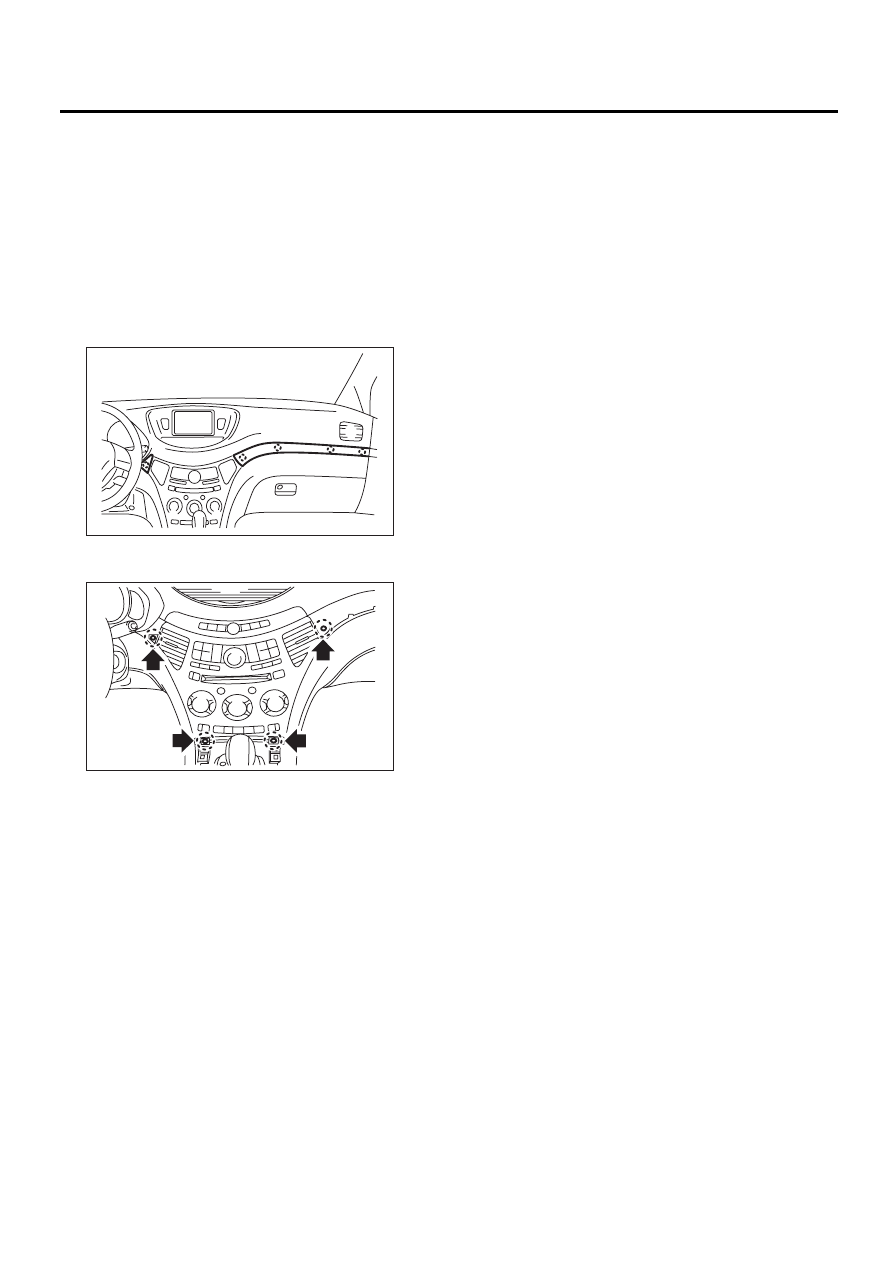

Панель управления

СИСТЕМА HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ)

12.Панель управления

A: СНЯТИЕ

1. КОНДИЦИОНЕР ДЛЯ ВОДИТЕЛЯ И
ПЕРЕДНЕГО ПАССАЖИРА

1) Отсоедините провод массы от аккумулятора.
2) Снимите панель передней консоли. <См. ET-

15, СНЯТИЕ, Аудиосистема.>
3) Снимите декоративную накладку панели
приборов, а также внутренние панели со сто-
роны водителя и переднего пассажира.

4) Отверните винты и извлеките панель управ-
ления.

5) Отсоедините разъемы жгута проводов и
снимите панель управления кондиционера для
водителя и переднего пассажира.

2. ОХЛАДИТЕЛЬНАЯ УСТАНОВКА ДЛЯ
ПАССАЖИРОВ ЗАДНИХ СИДЕНИЙ

1) Отсоедините провод массы от аккумулятора.
2) Выдвиньте и снимите ящик из-под панели
управления охладительной установкой для
пассажиров задних сидений.
3) Надавите на панель управления с обратной
стороны и выдвиньте ее.
4) Отсоедините разъемы и снимите панель уп-
равления охладительной установкой для пас-
сажиров задних сидений.

B: УСТАНОВКА

Установка производится в порядке, обратном
снятию.

ET-00174

ET-00172
