AC-6

Общие сведения

СИСТЕМА HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ)

(1) Левый кожух отопителя

(9)

Крышка испарителя

(17) Сердцевина отопителя

(2) Сепаратор

(10) Транзистор большой мощности (18) Хомут трубки отопителя

(3) Заслонка режимов обдува, за-

дняя правая

(11) Крышка трубки

(19) Крышка сердцевины отопителя

(4) Заслонка режимов обдува, пере-

дняя правая

(12) Сливной шланг

(20) Привод заслонки воздушной смеси (ле-

вая сторона)

(5) Заслонка воздушной смеси (левая

сторона)

(13) Привод заслонки воздушной

смеси (правая сторона)

(21) Аспиратор

(6) Заслонка воздушной смеси (пра-

вая сторона)

(14) Расширительный клапан





(7) Правый кожух отопителя

(15) Датчик испарителя

Момент затяжки: Нм (кгс-м, фунт-сила фут)

(8) Привод заслонки режимов обдува (16) Испаритель

T: 7,5 (0,76, 5,5)

AC-7

Общие сведения

СИСТЕМА HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ)

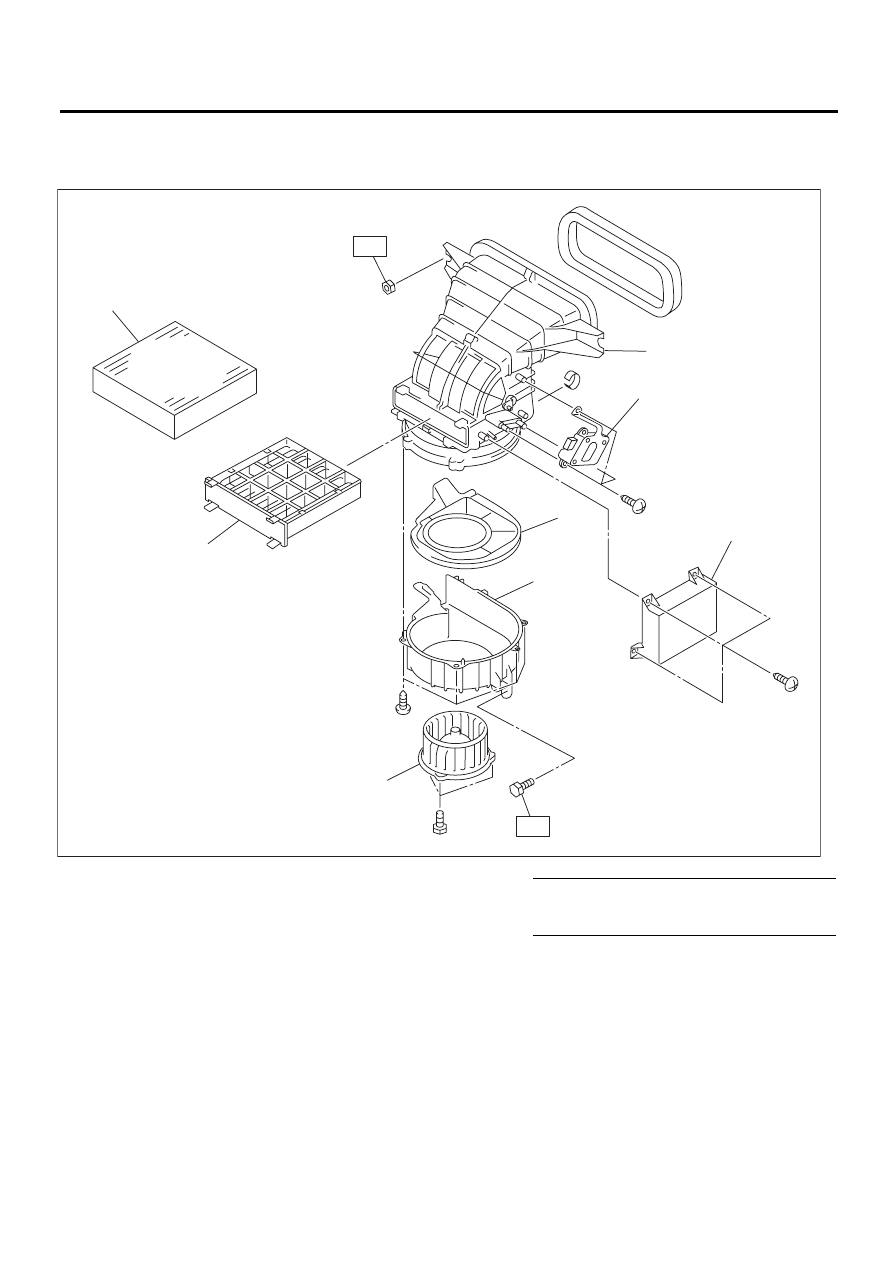

2. УЗЕЛ ЭЛЕКТРОДВИГАТЕЛЯ ВЕНТИЛЯТОРА ОТОПИТЕЛЯ

На приведенной ниже иллюстрации показана модель с левосторонним управлением
Передняя часть автомобиля

(1) Верхний кожух

(5) Крышка фильтра

Момент затяжки: Нм (кгс-м, фунт-сила фут)

(2) Пластина вентилятора ото-

пителя

(6) Блок управления (модель с автома-

тическим кондиционером)

T: 7,5 (0,76, 5,5)

(3) Нижний кожух

(7) Привод заслонки воздухозаборника



(4) Электродвигатель венти-

лятора

(8) Фильтр



AC-01269

T

T

(8)

(1)

(2)

(3)

(4)

(5)

(6)

(7)

AC-8

Общие сведения

СИСТЕМА HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ)

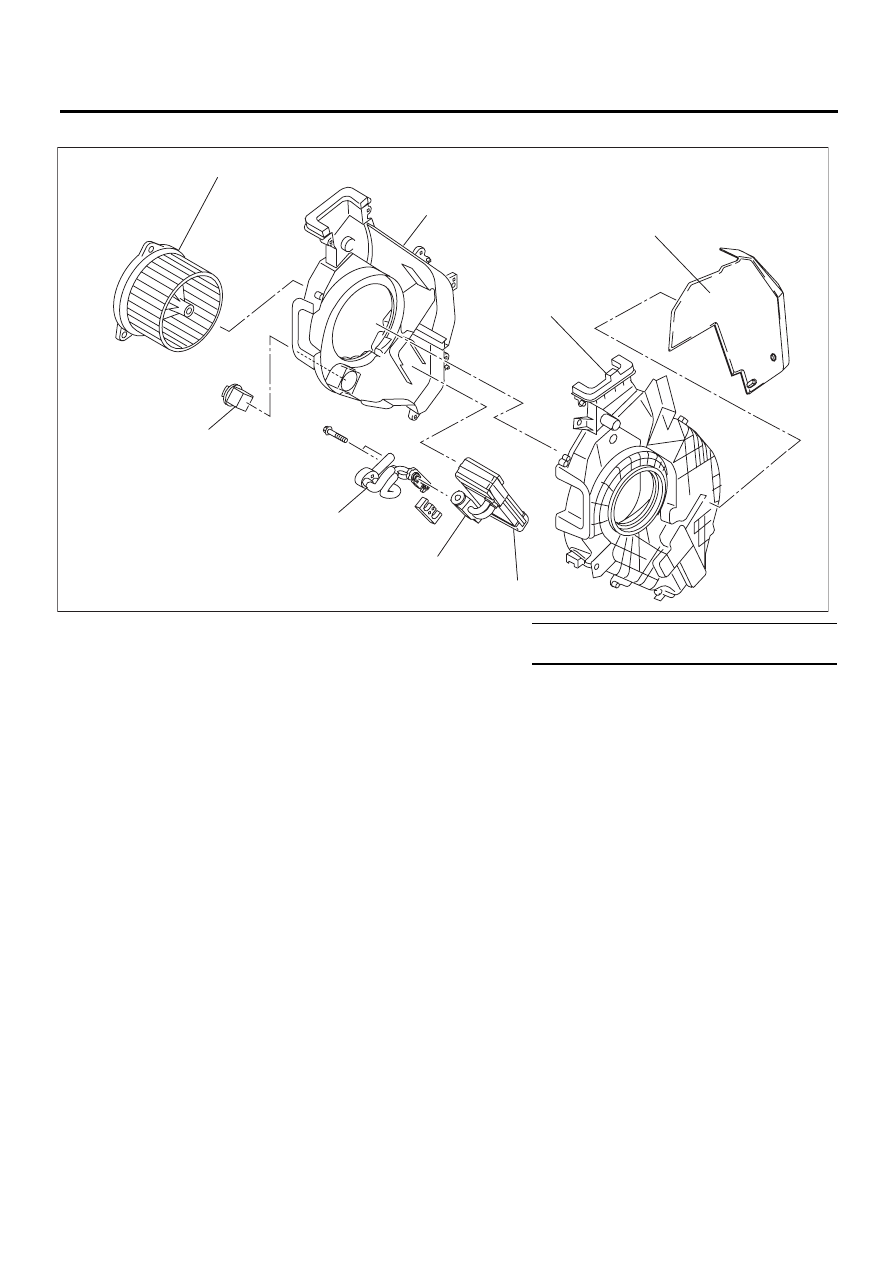

Задняя часть автомобиля

(1)

Внутренний кожух

(5)

Электродвигатель вентилятора

Момент затяжки: Нм (кгс-м, фунт-сила фут)

(2)

Испаритель

(6)

Расширительный клапан

T: 7,5 (0,76, 5,5)

(3)

Наружный кожух

(7)

Компенсационная трубка





(4)

Резистор вентилятора
отопителя

(8)

Крышка



AC-01315

(1)

(2)

(6)

(7)

(3)

(5)

(4)

(8)

AC-9

Общие сведения

СИСТЕМА HVAC (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ)

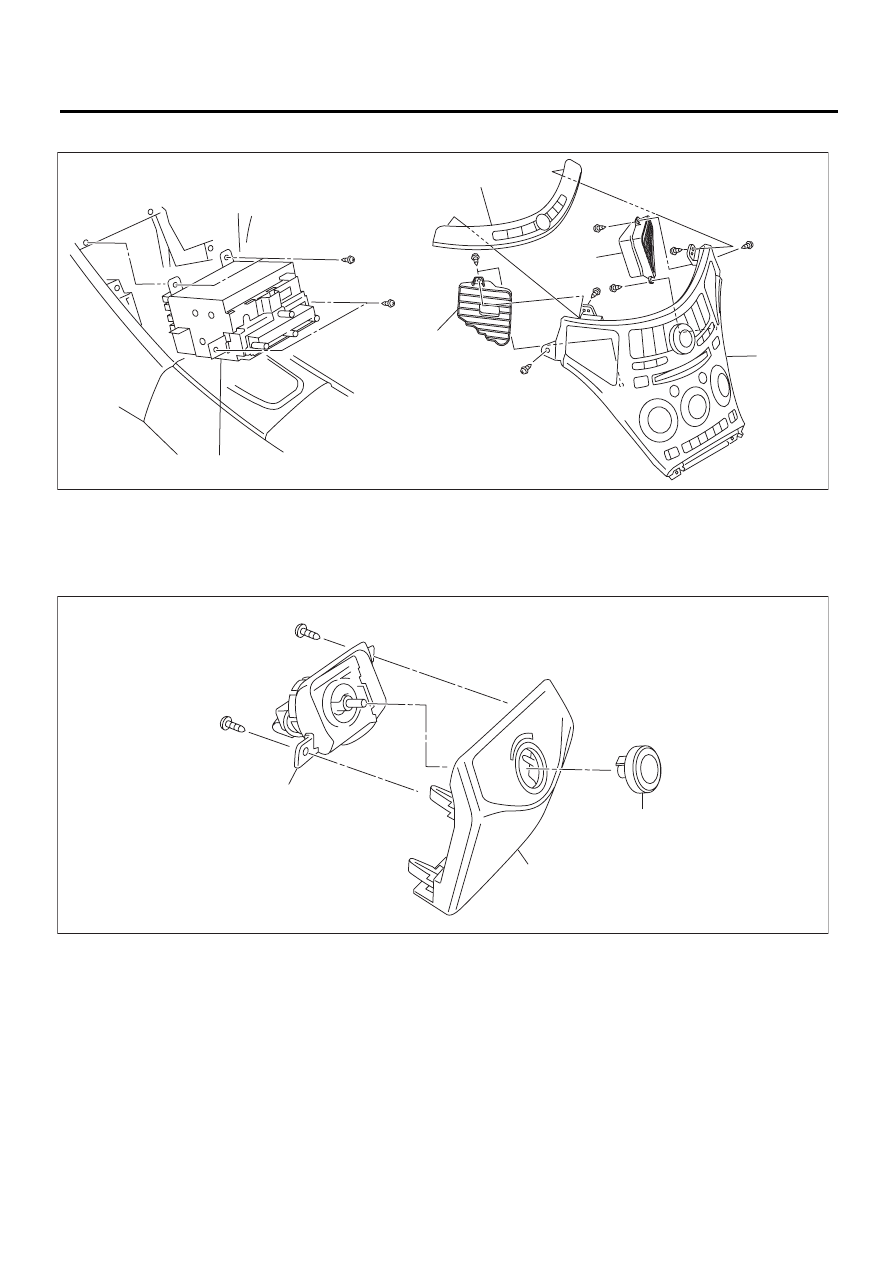

3. ПАНЕЛЬ УПРАВЛЕНИЯ

Модель с охладительной установкой для пассажиров задних сидений

(1)

Узел аудиоблока

(3)

Центральный воздуховод (правый)

(5)

Система навигации, переключатель
мультиинформационного дисплея

(2)

Панель управления

(4)

Центральный воздуховод (левый)





(1) Ручка управления

(2)

Панель управления

(3)

Выключатель вентилятора отопителя

(1)

(2)

(3)

(4)

(5)

AC-01478

AC-01316

(1)

(3)

(2)
