PS-8

Общие сведения

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

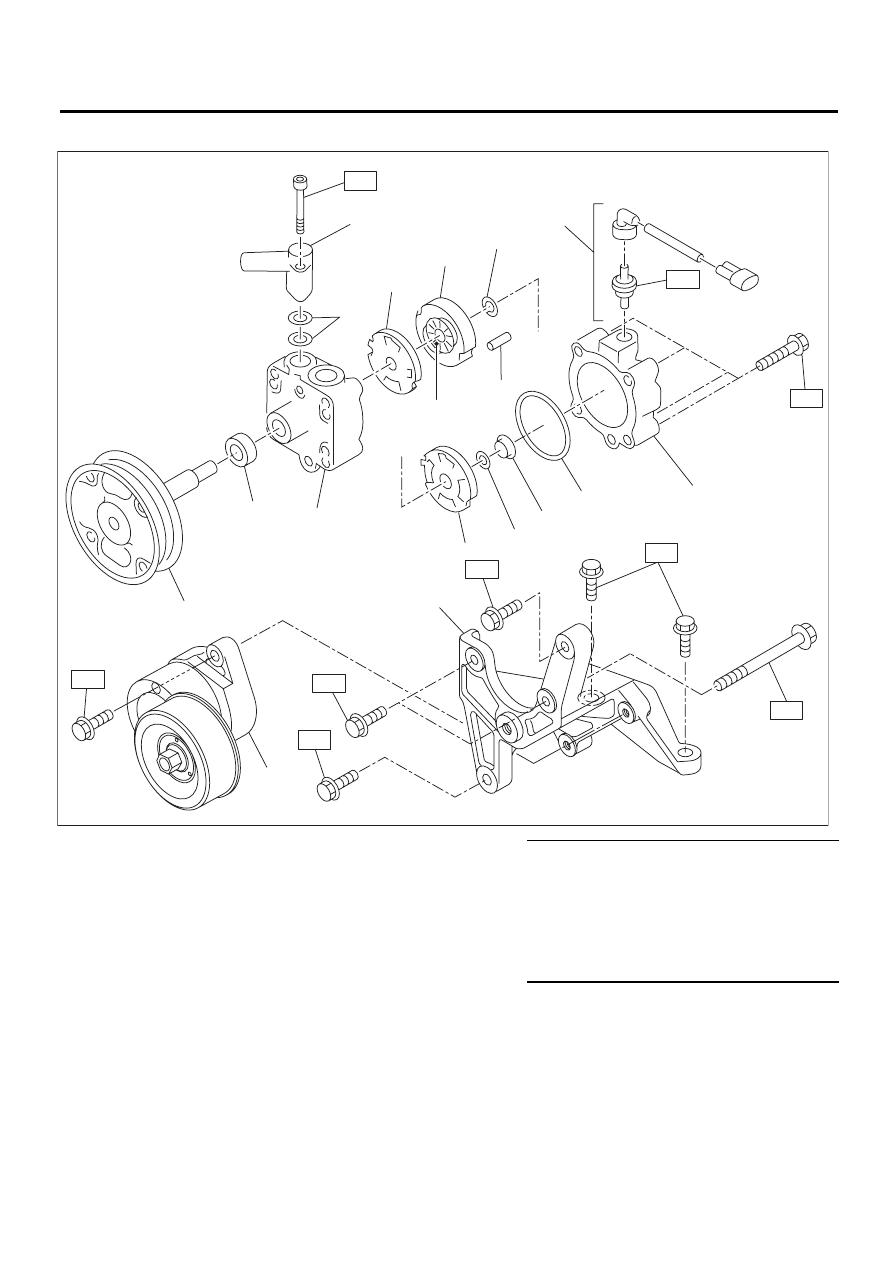

3. МАСЛЯНЫЙ НАСОС

(1)

Шкив

(9)

Прямой штифт

Момент затяжки: Нм (кгс-м, фунт-силы-фут)

(2)

Сальник

(10) Ротор

T1: 3,73 (0,38, 2,75)

(3)

Передний корпус

(11) Уплотнительное кольцо

T2: 15,7 (1,6, 11,6)

(4)

Уплотнительное кольцо

(12) Уплотнительное кольцо

T3: 19,6 (2,0, 14,5)

(5)

Патрубок

(13) Задний корпус

Т4: 27,5 (2,8, 20,3)

(6)

Нажимной диск

(14) Соединитель

Т5: 33 (3,37, 24,3)

(7)

Статорное кольцо

(15) Кронштейн

Т6: 36,8 (3,75, 27,1)

(8)

Стопорное кольцо

(16) Натяжитель ремня





PS-00730

T1

(5)

(4)

(2)

(1)

(3)

(10)

(9)

(6)

(7)

(8)

(14)

(6)

(11)

(12)

(11)

(13)

T4

T6

T3

T5

T5

T5

T2

T2

(15)

(16)

PS-9

Общие сведения

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

C: ОСТОРОЖНО

Пожалуйста, изучите и выполняйте следующие
общие правила безопасности. Строгое следо-
вание им необходимо, чтобы предотвратить
травмы персонала, выполняющего работы, а
также других лиц в зоне работ.

1. ПОРЯДОК РАБОТЫ

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки и заме-
ны деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Используйте оригинальную жидкость усили-
теля рулевого управления SUBARU, консис-
тентную смазку и т.д. или их аналоги. Не сме-
шивайте жидкости, смазочные материалы и
т.д. разных типов или производителей.
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Перед закреплением детали в тисках,
вставьте между деталью и тисками прокладоч-
ный материал, например, деревянные бруски,
алюминиевую пластину или ткань.

2. МАСЛО

При работе с маслами, внимательно следуйте
приведенным ниже правилам, во избежание
несчастных случаев.
• При выполнении работ, во время которых
возможен разлив масла, подготовьте емкость
и ветошь. При разливе масла немедленно вы-
трите его, чтобы предотвратить проникнове-
ние масла в напольное покрытие или в окружа-
ющую среду.
• Следуйте всем государственным и местным
законам в отношении утилизации отходов.

PS-10

Общие сведения

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

D: ПОДГОТОВКА ИНСТРУМЕНТА

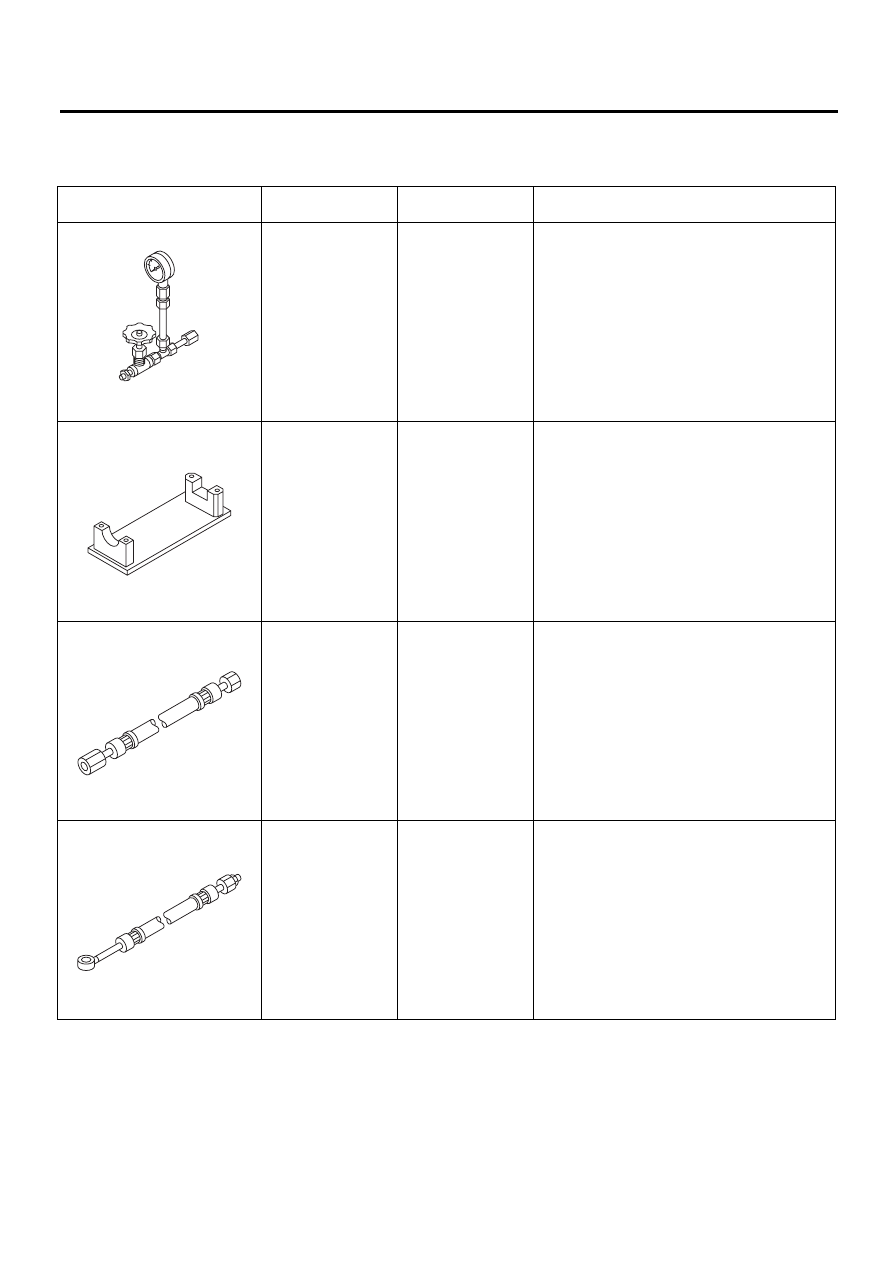

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

925711000

МАНОМЕТР

Используется для измерения давления мас-
ла

926200000

СТЕНД

• Используется для проверки характеристик
узла рулевого механизма и его разборки.
• Используется вместе с УПОРОМ D
(34199AG000).

34099AC010

ШЛАНГ-АДАПТЕР
А

Используется вместе с МАНОМЕТРОМ
(925711000).

34099AC020

ШЛАНГ-АДАПТЕР
B

Используется вместе с МАНОМЕТРОМ
(925711000).

ST-925711000

ST-926200000

ST34099AC010

ST34099AC020

PS-11

Общие сведения

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

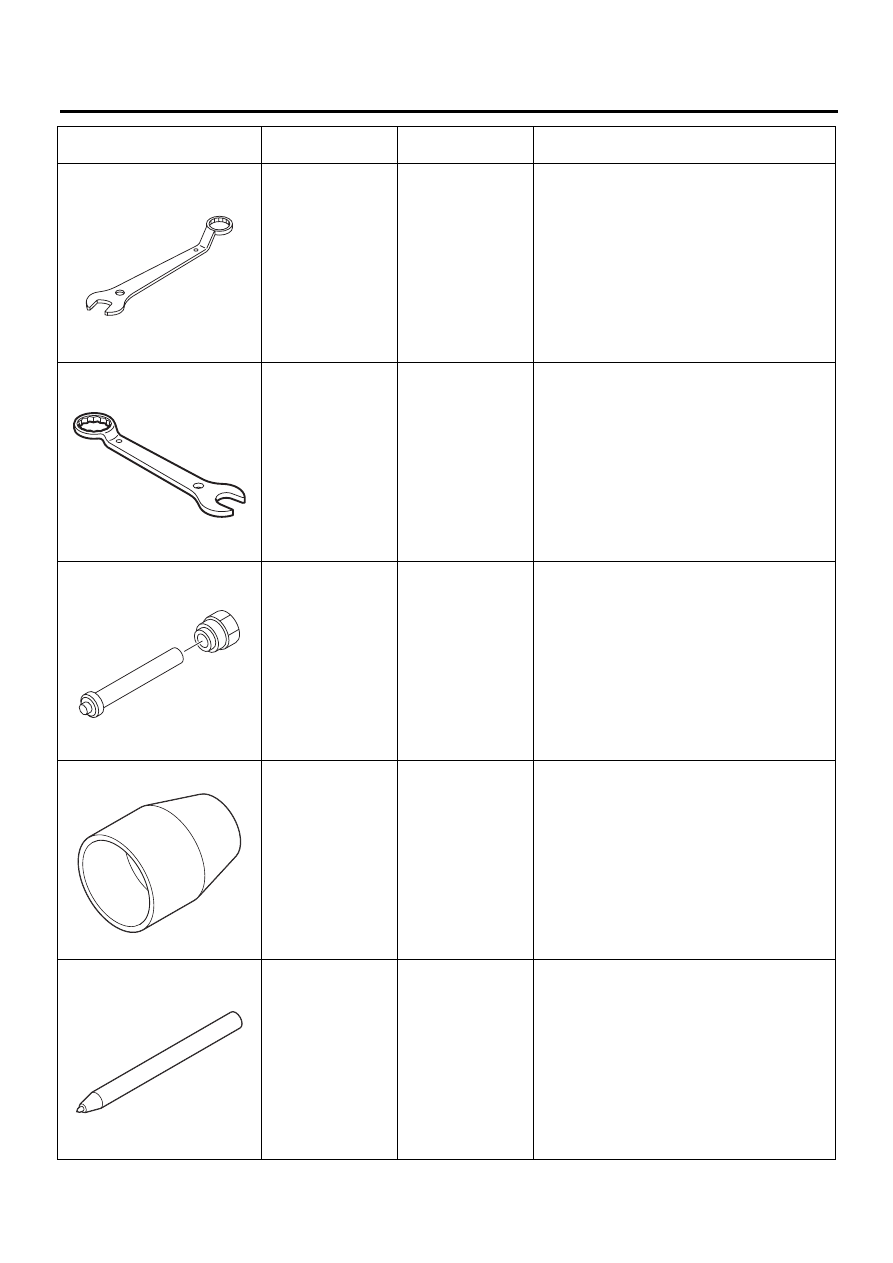

926230000

ГАЕЧНЫЙ КЛЮЧ

Для откручивания/закручивания стопорной
гайки при регулировке люфта в рулевом ме-
ханизме.

34099PA100

ГАЕЧНЫЙ КЛЮЧ

Используется при измерении сопротивления
вращению узла рулевого механизма.

926420000

ЗАГЛУШКА

Если жидкость вытекает со стороны веду-
щей шестерни узла рулевого механизма, сни-
мите трубку B с корпуса клапана, присоеди-
ните этот инструмент и проверьте точки
утечки жидкости.

926250000

НАПРАВЛЯЮЩАЯ

Используется для установки узла держателя
на корпус рейки.

34099FA060

ДЕРЖАТЕЛЬ КЕР-
НЕРА

Используется для обжимки.

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

ST-926230000

ST34099PA100

ST-926420000

ST-926250000

ST34099FA060
