BR-2

Общие сведения

ТОРМОЗА

1. Общие сведения

A: ХАРАКТЕРИСТИКИ

Пере-
дний дис-
ковый
тормоз

Тип

Дисковый (плавающего типа, вентилируемый)

Эффективный диаметр диска

мм (дюймов)

261 (10,28)

Толщина диска

× тр

мм (дюймов)

30

× 316 (1,18 × 12,44)

Эффективный диаметр цилиндра

42,8 (1,685)

× 2

Размеры колодки (Длина

× Высота × Тол-

щина)

мм (дюймов)

130,0

× 53,5 × 11,0 (5,118 × 2,106 × 0,433)

Регулировка зазора

Автоматическая регулировка

Задний
диско-
вый тор-
моз

Тип

Дисковый (плавающего типа, вентилируемый)

Эффективный диаметр диска

мм (дюймов)

284,5 (11,2)

Толщина диска

× Диаметр

мм (дюймов)

18

× 320 (0,71 × 12,59)

Эффективный диаметр цилиндра

мм (дюймов)

40,46 (1,592)

Размеры колодки (Длина

× Высота × Тол-

щина)

мм (дюймов)

95,5

× 34,8 × 11,0 (3,759 × 1,370 × 0,433)

Регулировка зазора

Автоматическая регулировка

Главный
цилиндр

Тип

Тандемный

Эффективный диаметр

мм (дюймов)

23,8 (15/16)

Тип бачка

Герметичный

Емкость бачка тормозной жидкости

см

3

 (куб.

дюймов)

285 (17,39)

Усили-
тель тор-
мозной
системы

Тип

Вакуумный

Эффективный диаметр

мм (дюймов)

238 + 261 (9,37 + 10,28)

Тормозная магистраль

Двухконтурная система

Тормозная жидкость

ОСТОРОЖНО:
• В целях предотвращения ухудшения качества тормозной жид-
кости не смешивайте тормозные жидкости разных марок.
• При заливке тормозной жидкости будьте осторожны, чтобы не
допустить попадания пыли в бачок.
• При заливке или доливке тормозной жидкости используйте
оригинальную тормозную жидкость SUBARU.

FMVSS № 116, DOT3, или DOT4

BR-3

Общие сведения

ТОРМОЗА

ПРИМЕЧАНИЕ:
Технические характеристики стояночного тормоза приведены в разделе “PB”. <См. PB-2, ХАРАКТЕ-
РИСТИКИ, Общие сведения.>

Позиция

Технические характерис-

тики

Предельное значение

Передний тормоз

Толщина колодки

мм (дюймов)

11 (0,43)

1,5 (0,059)

Толщина диска

мм (дюймов)

30 (1,18)

28 (1,10)

Биение диска

мм (дюймов)

 —

0,05 (0,0020)

Задний тормоз (дис-
кового типа)

Толщина колодки

мм (дюймов)

11,0 (0,433)

1,5 (0,059)

Толщина диска

мм (дюймов)

18 (0,71)

16 (0,63)

Биение диска

мм (дюймов)

 —

0,05 (0,0020)

Стояночный тормоз

Внутренний диаметр

мм (дюймов)

210 (8,27)

211 (8,31)

Толщина накладки
тормозной колодки

мм (дюймов)

4,0 (0,157)

1,5 (0,059)

Ход педали

5 — 6 щелчков/300 Н (30 кгс, 67,5 фунт-силы)



Усилие тормозной педа-

ли, Н (кгс, фунт-силы)

Давление жидкости, кПа (кгс/см

2

, фунтов/кв.

дюйм)

Усилитель
тормозной
системы

Давление тормозной жидкости
при заглушенном двигателе

147 (15, 33)

590 (6, 86)

294 (30, 66)

1 654 (17, 240)

Давление тормозной жидкости
при работающем двигателе и
разрежении 66,7 кПа (500 мм рт.
ст., 19,69 дюймов рт. ст.)

147 (15, 33)

8 539 (87, 1 238)

294 (30, 66)

15 373 (157, 2 229)

Педаль
тормоза

Свободный
ход

мм (дюймов)

0,5 — 2 (0,02 — 0,08)
[При поднятии педали тормоза с усилием менее 10 Н (1 кгс, 2 фунт-силы)].

BR-4

Общие сведения

ТОРМОЗА

B: УЗЕЛ

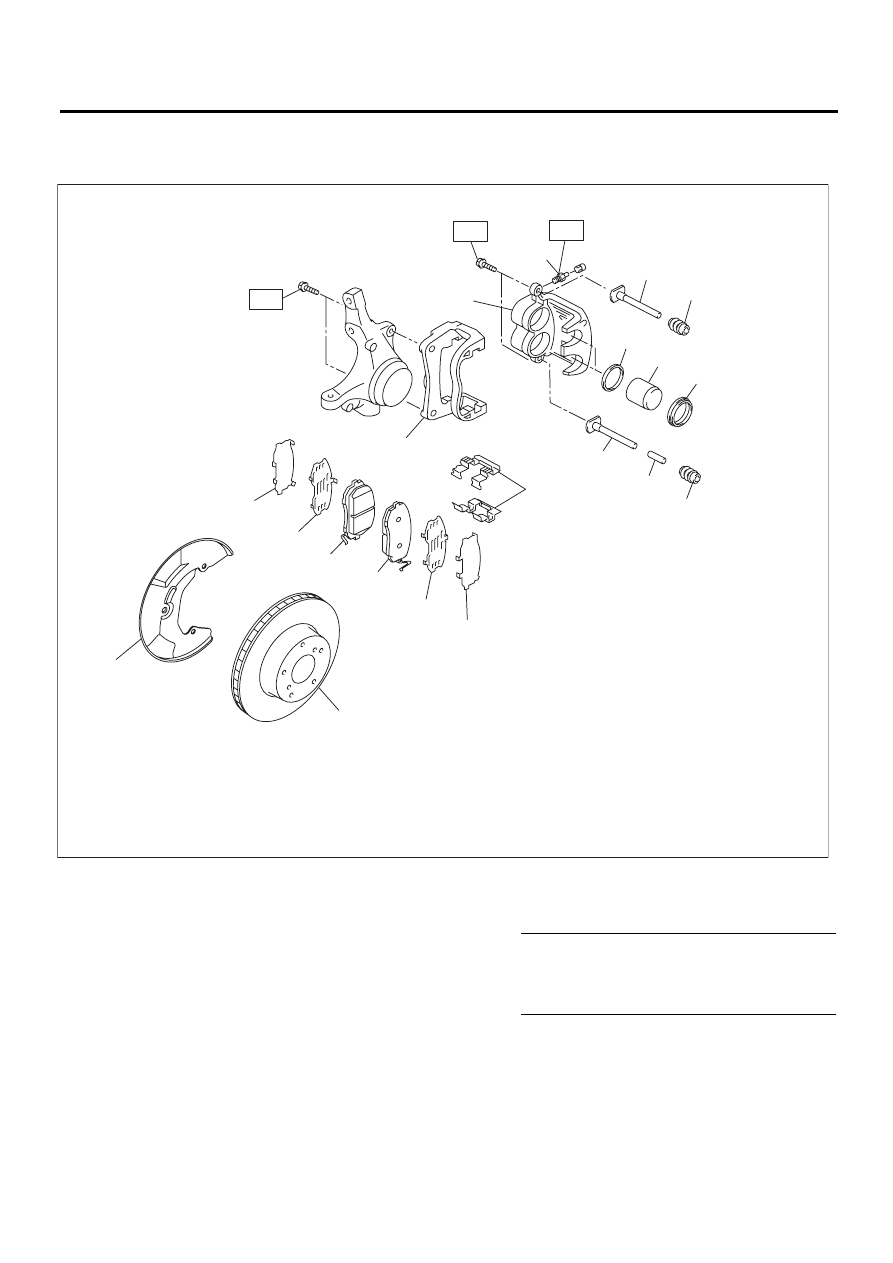

1. ПЕРЕДНИЙ ДИСКОВЫЙ ТОРМОЗ

(1) Корпус суппорта

(9)

Суппорт

(16) Кожух диска

(2) Штуцер прокачки воздуха

(10)

Фиксатор колодки

(17) Втулка

(3) Направляющий штифт (Зеленый)

(11)

Наружная прокладка





(4) Пыльник штифта

(12)

Внутренняя прокладка

Момент затяжки: Нм (кгс-м, фунт-силы-фут)

(5) Уплотнение поршня

(13)

Колодка (внешняя)

T1: 8 (0,8, 5,8)

(6) Поршень

(14)

Колодка (внутренняя)

T2: 27 (2,8, 19,9)

(7) Пыльник поршня

(15)

Тормозной диск

T3: 120 (12,2, 88,5)

(8) Стопорный штифт (Желтый)









BR-00490

( 1 )

( 2 )

( 3 )

( 4 )

( 4 )

( 1 7 )

( 1 0 )

( 1 6 )

( 1 5 )

( 5 )

( 6 )

( 7 )

( 8 )

T2

T3

( 1 1 )

( 1 1 )

( 1 2 )

( 1 2 )

( 1 3 )

( 1 4 )

( 1 3 )

T1

( 9 )

BR-5

Общие сведения

ТОРМОЗА

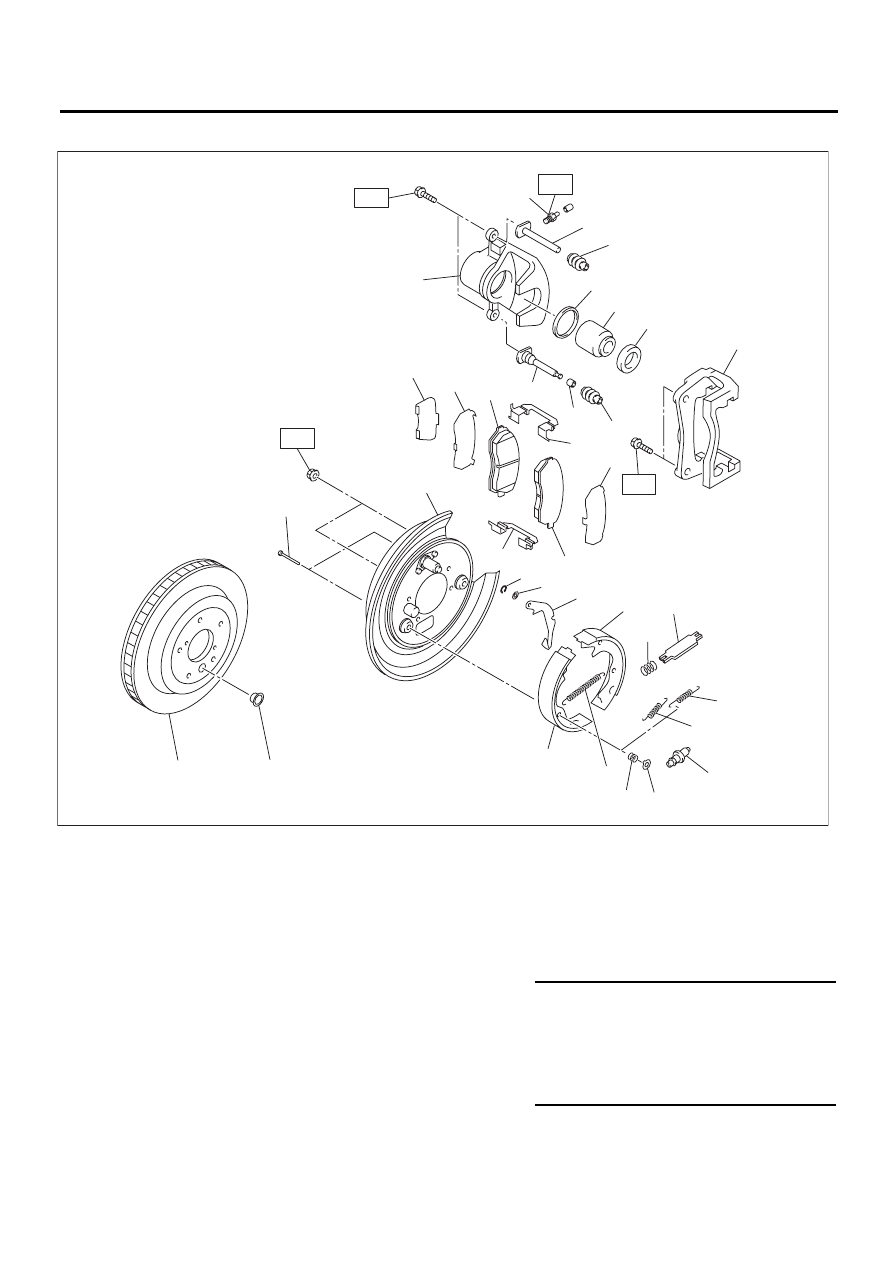

2. ЗАДНИЙ ДИСКОВЫЙ ТОРМОЗ

(1)

Корпус суппорта

(13) Наружная колодка

(25) Вторичная возвратная пружина колодки

(2)

Штуцер прокачки воздуха

(14) Прокладка

(26) Первичная возвратная пружина колодки

(3)

Направляющий штифт (Зеленый) (15) Штифт-держатель колодки (27) Регулировочная пружина

(4)

Пыльник штифта

(16) Крышка

(28) Регулятор

(5)

Уплотнение поршня

(17) Задний щиток

(29) Колпачок держателя тормозной колодки

(6)

Поршень

(18) Фиксатор

(30) Пружина держателя тормозной колодки

(7)

Пыльник поршня

(19) Пружинная шайба





(8)

Суппорт

(20) Рычаг стояночного тормоза Момент затяжки: Нм (кгс-м, фунт-силы-фут)

(9)

(10)
(11)
(12)

Стопорный штифт (Желтый)
Втулка
Фиксатор колодки
Внутренняя колодка

(21)

(22)

(23)
(24)

Колодка стояночного тор-
моза (вторичная)
Колодка стояночного тор-
моза (первичная)
Распорка
Пружина распорки колодок

T1: 8 (0,8, 5,8)

T2: 27 (2,8, 19,9)

T3: 66 (6,7, 48,7)

Т4: 75 (7,6, 55,3)

BR-00491

T4

( 1 )

( 2 )

( 3 )

( 4 )

( 4 )

( 1 0 )

( 1 4 )

( 1 1 )

( 1 1 )

( 1 8 )

( 1 9 )

( 2 0 )

( 2 1 )

( 2 2 )

( 2 3 )

( 2 4 )

( 2 5 )

( 2 6 )

( 2 7 )

( 2 8 )

( 2 9 )

( 3 0 )

( 1 2 )

( 1 3 )

( 1 4 )

( 1 7 )

( 5 )

( 6 )

( 7 )

( 8 )

( 9 )

T2

T1

( 1 4 )

( 1 5 )

T3

( 3 1 )

( 1 6 )
