Subaru B9 Tribeca (2007 год). Руководство - часть 261

VDC-2

Общие сведения

СИСТЕМА СТАБИЛИЗАЦИИ КУРСОВОЙ УСТОЙЧИВОСТИ (VDC)

1. Общие сведения

A: ХАРАКТЕРИСТИКИ

Описание

Технические характеристики или идентификация

Датчик скорости
колеса системы
ABS

Зазор датчика скорости
колеса системы ABS
(справочно)

Переднего

0,55 — 1,45 мм (0,022 — 0,057 дюйма)

Заднего

0,50 — 1,50 мм (0,020 — 0,059 дюйма)

Идентификация провод-
ки (метка, цвет)

Передний

W1 (Белый)

Задний

W3 (Белый)

Идентификация VDCCM&H/U

W2

VDC-3

Общие сведения

СИСТЕМА СТАБИЛИЗАЦИИ КУРСОВОЙ УСТОЙЧИВОСТИ (VDC)

B: УЗЕЛ

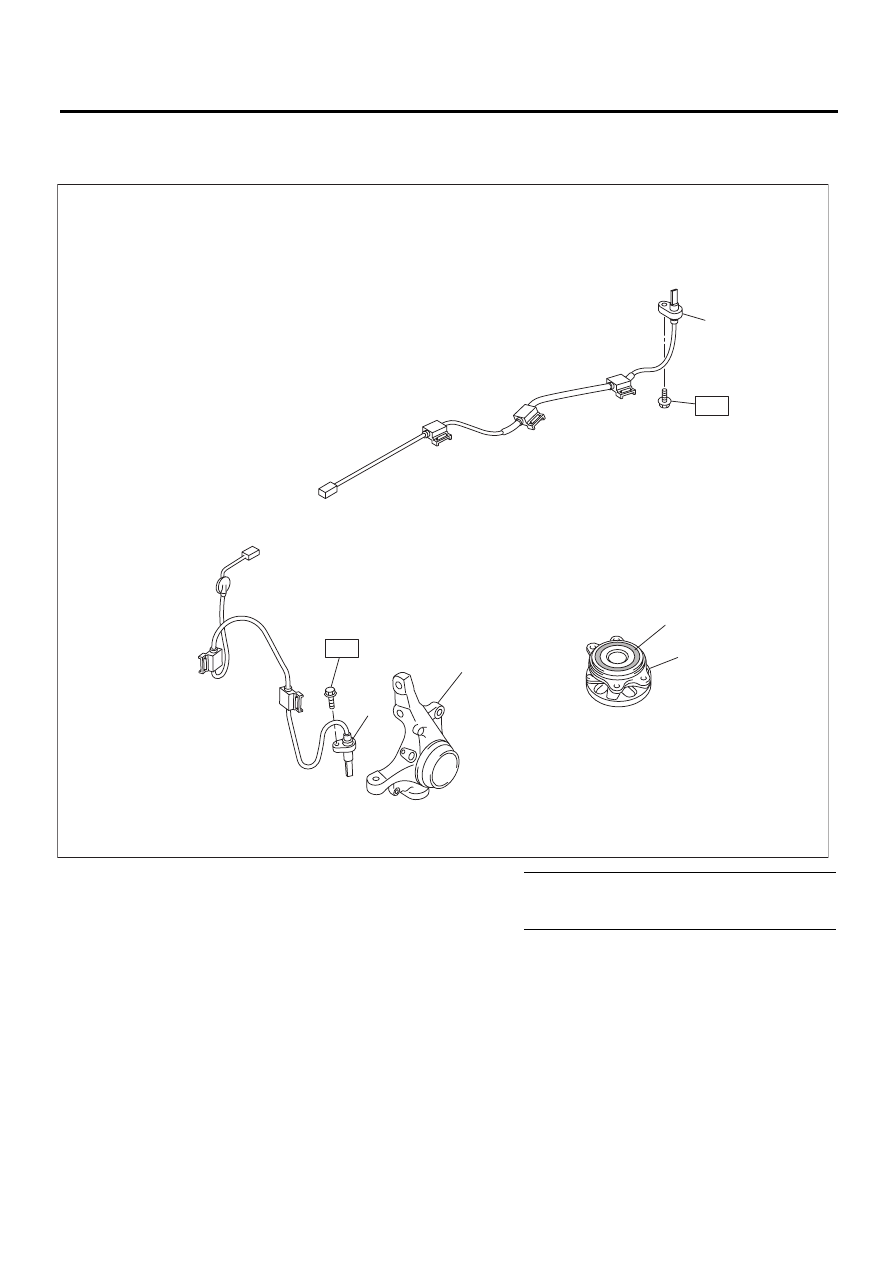

1. ДАТЧИК СКОРОСТИ КОЛЕСА СИСТЕМЫ ABS

(1) Датчик скорости переднего колеса

системы ABS

(4)

Подшипник ступицы

Момент затяжки: Нм (кгс-м, фунт-силы-фут)

(2) Передний поворотный кулак

(5)

Магнитный шифратор

T: 7,5 (0,76, 5,5)

(3) Датчик скорости заднего колеса сис-

темы ABS





VDC00340

T

T

(3)

(4)

(5)

(2)

(1)

VDC-4

Общие сведения

СИСТЕМА СТАБИЛИЗАЦИИ КУРСОВОЙ УСТОЙЧИВОСТИ (VDC)

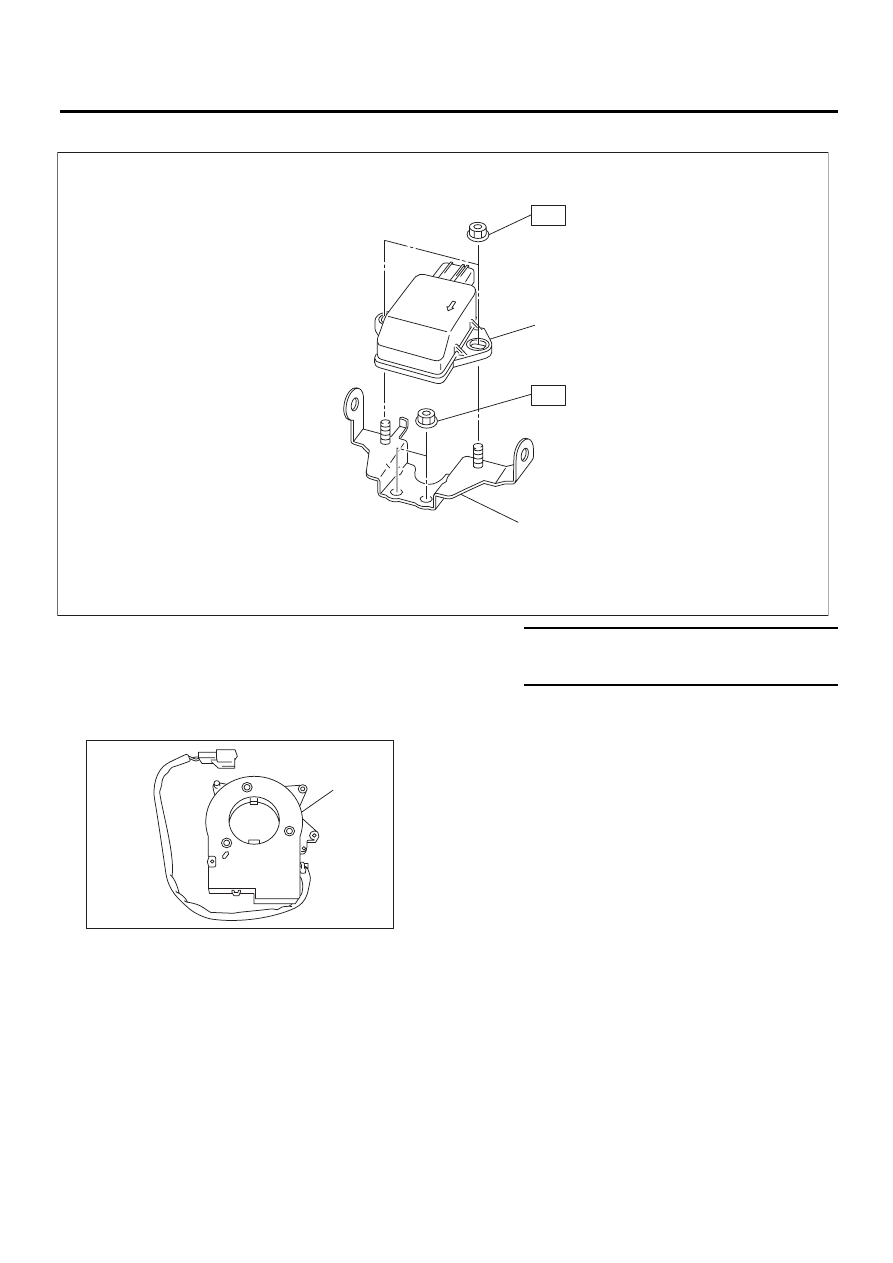

2. ДАТЧИК УГЛОВОЙ СКОРОСТИ РЫСКАНИЯ И БОКОВОГО УСКОРЕНИЯ

3. ДАТЧИК УГЛА ПОВОРОТА РУЛЕВОГО
КОЛЕСА

(1)

Датчик угловой скорости рыскания
и бокового ускорения

(2)

Кронштейн

Момент затяжки: Нм (кгс-м, фунт-силы-фут)





T: 7,5 (0,76, 5,5)

VDC00341

(1)

T

T

(2)

(1) Датчик угла поворота рулевого колеса

(1)

VDC00196

VDC-5

Общие сведения

СИСТЕМА СТАБИЛИЗАЦИИ КУРСОВОЙ УСТОЙЧИВОСТИ (VDC)

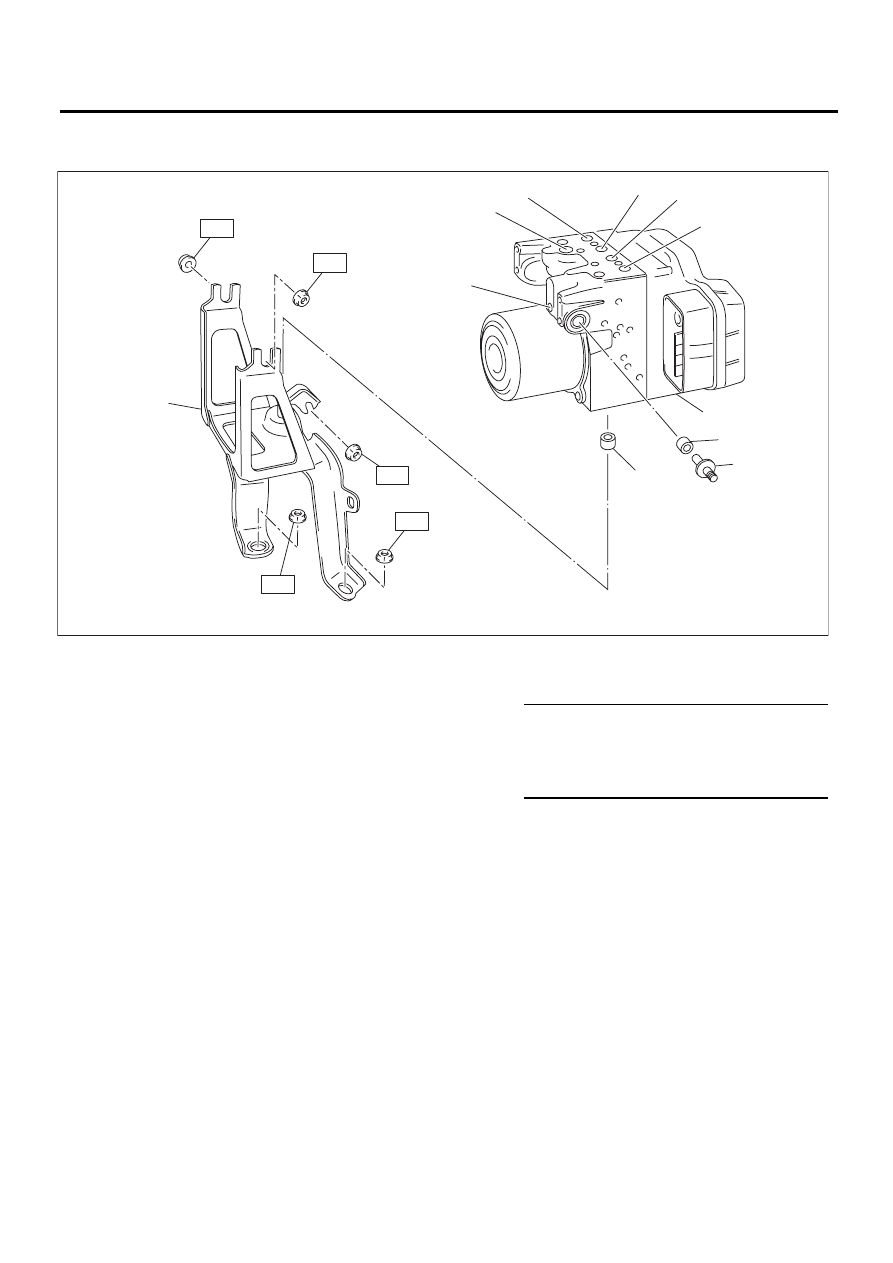

4. БЛОК УПРАВЛЕНИЯ СИСТЕМЫ VDC И БЛОК ГИДРАВЛИЧЕСКОГО УПРАВЛЕНИЯ
(VDCCM&H/U)

(1) Блок управления системы

VDC и блок гидравлического
управления (VDCCM&H/U)

(5) Вспомогательное входное от-

верстие

(10) Резьбовая шпилька

(6) Основное входное отверстие





(2)
(3)

(4)

Кронштейн
Заднее правое выходное от-
верстие
Заднее левое выходное от-
верстие

(7) Переднее левое выходное от-

верстие

Момент затяжки: Нм (кгс-м, фунт-силы-фут)

(8) Переднее правое выходное от-

верстие

T1: 7,5 (0,76, 5,5)

(9) Демпфер

T2: 33 (3,4, 24)

VDC00342

(8)

(7)

(6)

(9)

(5)

(4)

(3)

(1)

(10 )

(2)

(9)

T1

T1

T2

T2

T2
