Subaru B9 Tribeca (2007 год). Руководство - часть 242

DI-6

Общие сведения

ДИФФЕРЕНЦИАЛЫ

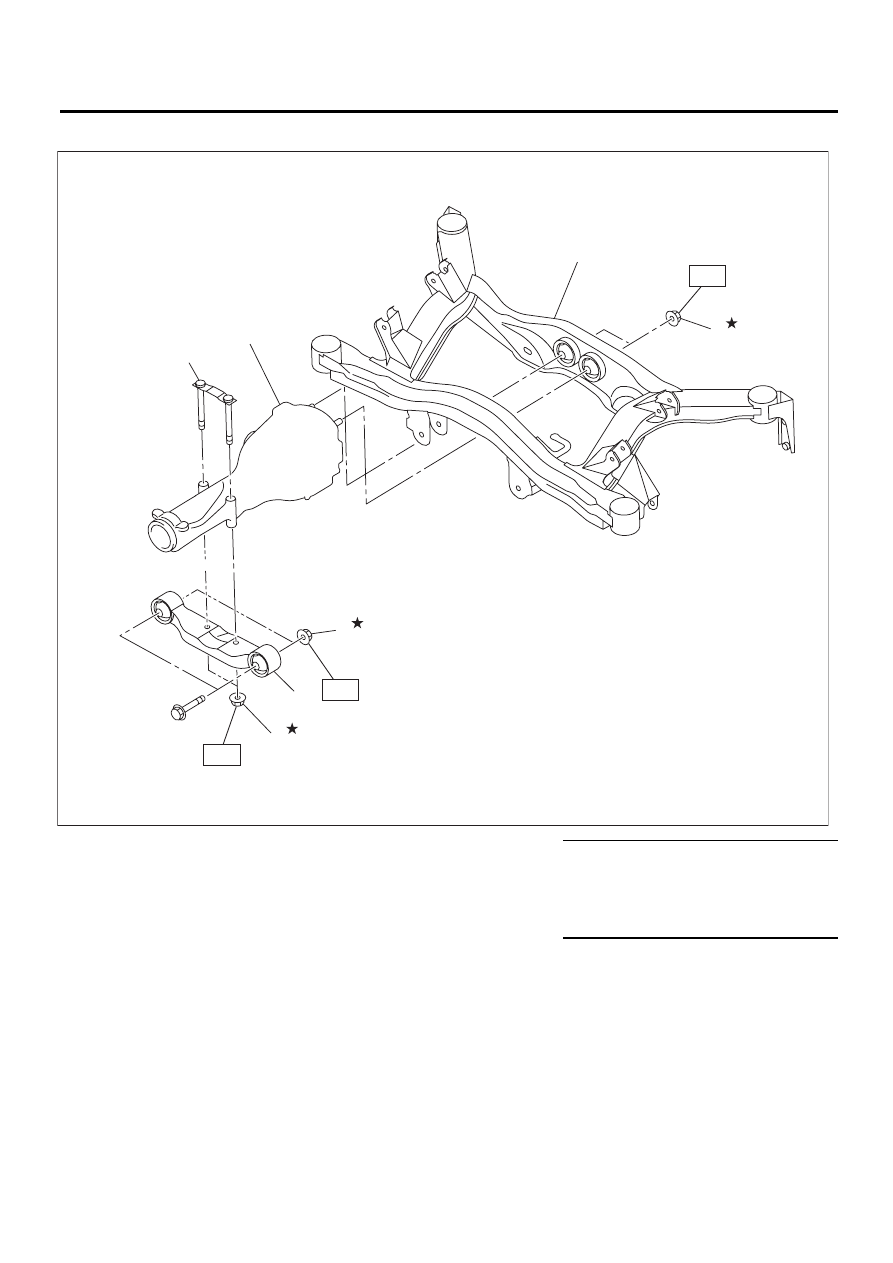

2. СИСТЕМА КРЕПЛЕНИЯ ЗАДНЕГО ДИФФЕРЕНЦИАЛА

(1) Передняя балка заднего дифференциала (4) Подрамник

Момент затяжки: Нм (кгс-м, фунт-силы-
фут)

(2) Пластина балки заднего дифференциала

(5) Самоконтрящаяся гайка

T1: 50 (5,1, 36,9)

(3) Узел заднего дифференциала

T2: 70 (7,1, 51)









T3: 110 (11,2, 81)

DI-00470

(4)

T2

T3

T1

(3)

(2)

(1)

(5)

(5)

(5)

DI-7

Общие сведения

ДИФФЕРЕНЦИАЛЫ

C: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки и заме-
ны деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Используйте оригинальное трансмиссионное
масло, смазку и т.д. фирмы SUBARU или их
аналоги. Не смешивайте трансмиссионные
масла, смазки и т.д. разных и типов или разных
производителей.
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Перед установкой нанесите на скользящие
или вращающиеся поверхности трансмиссион-
ное масло.
• Перед установкой уплотнительного или пру-
жинного кольца нанесите достаточное коли-
чество трансмиссионного масла, чтобы избе-
жать повреждения и деформации.
• Перед закреплением детали в тисках, между
деталью и тисками, разместите прокладочный
материал, такой как деревянные бруски, алю-
миниевые пластины или кусок ткани.
• Избегайте повреждения сопряженных по-
верхностей корпуса.

DI-8

Общие сведения

ДИФФЕРЕНЦИАЛЫ

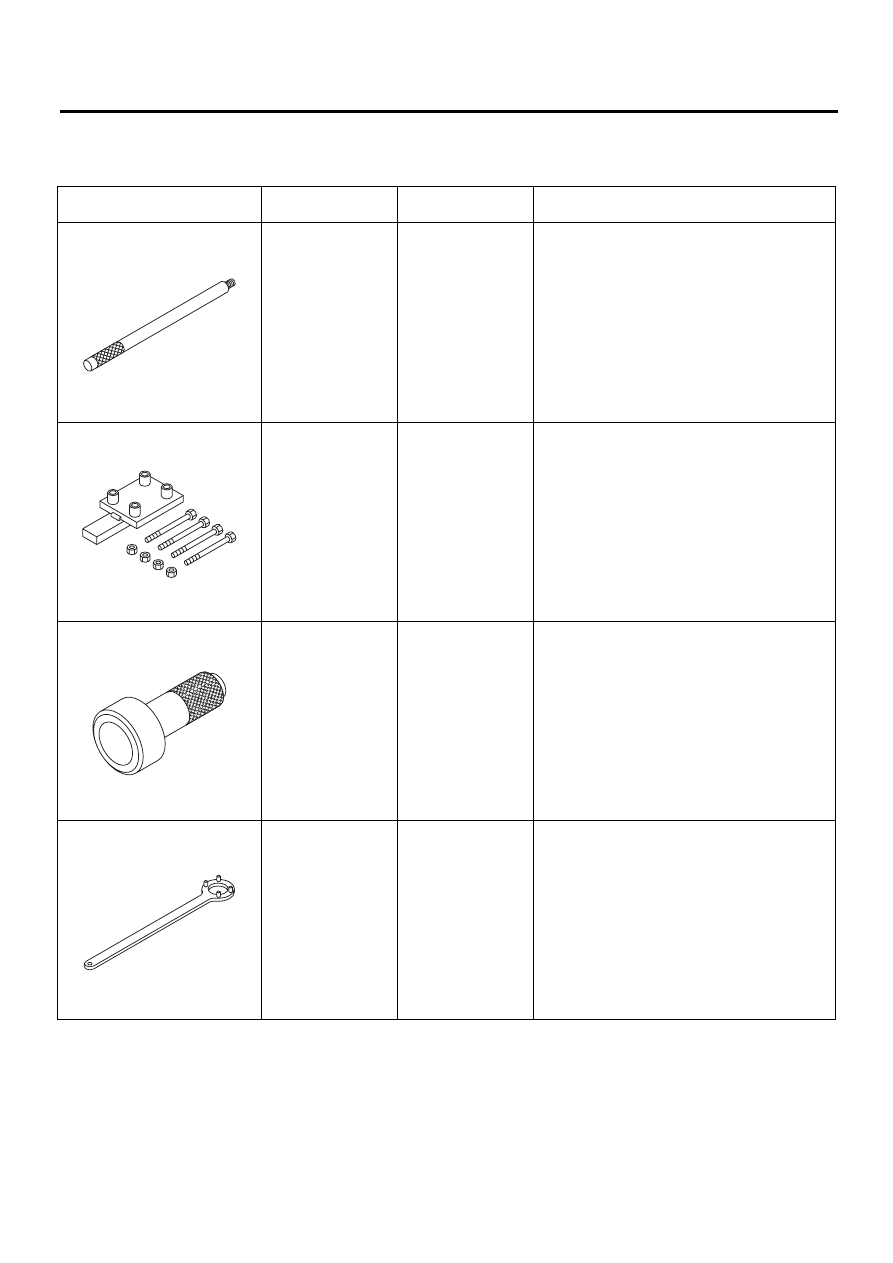

D: ПОДГОТОВКА ИНСТРУМЕНТА

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

398477701

РУКОЯТКА

Используется для установки переднего и
заднего конических подшипников.

398217700

УСТАНОВОЧНЫЙ
НАБОР

Стенд для разборки и сборки картера задне-
го дифференциала.

498447120

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ

Используется для установки переднего саль-
ника.

498427200

КЛЮЧ ФЛАНЦА

Используется для фиксации соединительно-
го фланца при снятии и затяжке самоконтря-
щейся гайки.

ST-398477701

ST-398217700

ST-498447120

ST-498427200

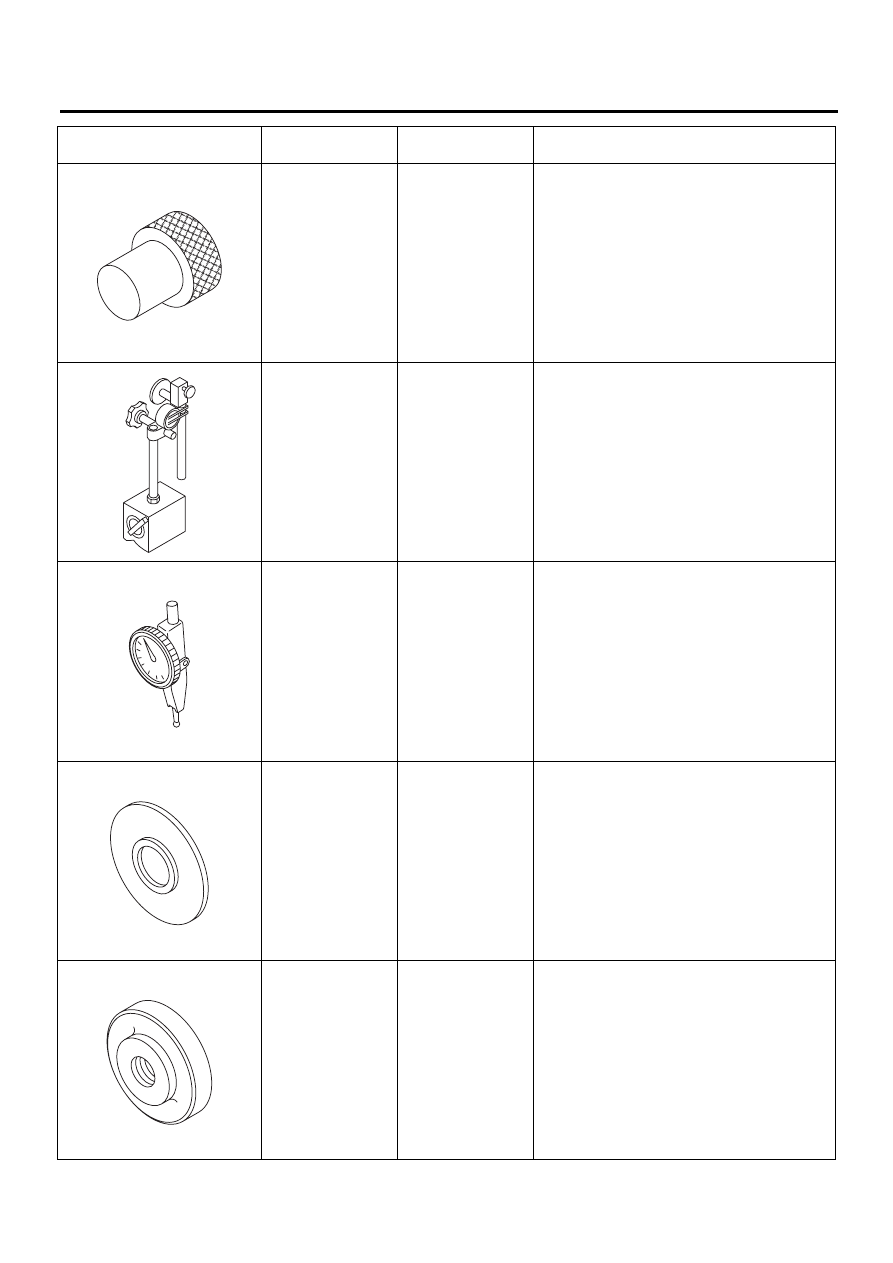

DI-9

Общие сведения

ДИФФЕРЕНЦИАЛЫ

399780104

ГРУЗ

Используется для установки переднего кони-
ческого подшипника и соединительного
фланца направляющего подшипника.

498247001

МАГНИТНОЕ ОС-
НОВАНИЕ

• Используется для измерения зазора между
полуосевой и ведущей шестернями, а также
гипоидной шестерней.
• Используется вместе с ЦИФЕРБЛАТНЫМ
ИНДИКАТОРОМ (498247100).

498247100

ЦИФЕРБЛАТНЫЙ
ИНДИКАТОР

• Используется для измерения зазора между
полуосевой и ведущей шестернями, а также
гипоидной шестерней.
• Используется вместе с МАГНИТНЫМ ОС-
НОВАНИЕМ (498247001).

398177700

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ

Используется для установки заднего кони-
ческого подшипника.

398477703

ОПРАВКА 2

Используется для запрессовки обоймы под-
шипника (заднего) картера дифференциала.

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

ST-399780104

ST-498247001

ST-498247100

ST-398177700

ST-398477703
