Subaru B9 Tribeca (2007 год). Руководство - часть 228





FS-6

Общие сведения

ПЕРЕДНЯЯ ПОДВЕСКА

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

20399AG000

ГОЛОВКА ОПОРЫ
СТОЙКИ

Используется для разборки и сборки опоры
стойки.

НАИМЕНОВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Прибор для измерения углов установки колес

Используется для измерения углов установки колес.

Адаптер прибора для измерения углов установки колес

Используется для измерения углов установки колес.

Стенд для измерения радиуса поворота

Используется для измерения углов установки колес.

Прибор для измерения схождения колес

Используется для измерения схождения колес.

Циферблатный измеритель

Используется для измерения амортизатора стойки.

Устройство для сжатия витой пружины

Используется для сборки/разборки стойки.

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

ST20399AG000

FS-7

Углы установки колес

ПЕРЕДНЯЯ ПОДВЕСКА

2. Углы установки колес

A: ПРОВЕРКА

Перед проведением измерения угла установки колес проверьте следующие пункты.
Перед измерение угла установки колес, проверьте следующие позиции:
• Давление воздуха в шинах
• Неравномерный износ или разные размеры правых и левых шин
• Биение шины
• Чрезмерный люфт и износ шарового шарнира
• Чрезмерный люфт и износ наконечников рулевых тяг
• Чрезмерный люфт подшипников колес
• Дисбаланс правой и левой колесной базы
• Деформация и чрезмерный люфт тяги рулевого механизма
• Деформация и чрезмерный люфт деталей подвески
Проверьте, отрегулируйте и измерьте углы установки колес в соответствии с процедурами, приве-
денными на диаграмме.

Высота колесной арки (передние и задние колеса)

<См. FS-8, ВЫСОТА КОЛЕСНОЙ АРКИ, ПРОВЕРКА, Углы установки колес.>

Развал (передние и задние колеса)

<См. FS-9, РАЗВАЛ, ПРОВЕРКА, Углы установки колес.>

Угол продольного наклона (передние колеса)

<См. FS-11, УГОЛ ПРОДОЛЬНОГО НАКЛОНА, ПРОВЕРКА, Углы установки колес.>

Угол поворота

<См. FS-11, УГОЛ ПОВОРОТА, ПРОВЕРКА, Углы установки колес.>

Схождение передних колес

<См. FS-11, СХОЖДЕНИЕ ПЕРЕДНИХ КОЛЕС, ПРОВЕРКА, Углы установки колес.>

Схождение задних колес

<См. FS-12, СХОЖДЕНИЕ ЗАДНИХ КОЛЕС, ПРОВЕРКА, Углы установки колес.>

Угол привода

<См. FS-14, УГОЛ ПРИВОДА, ПРОВЕРКА, Углы установки колес.>

FS-8

Углы установки колес

ПЕРЕДНЯЯ ПОДВЕСКА

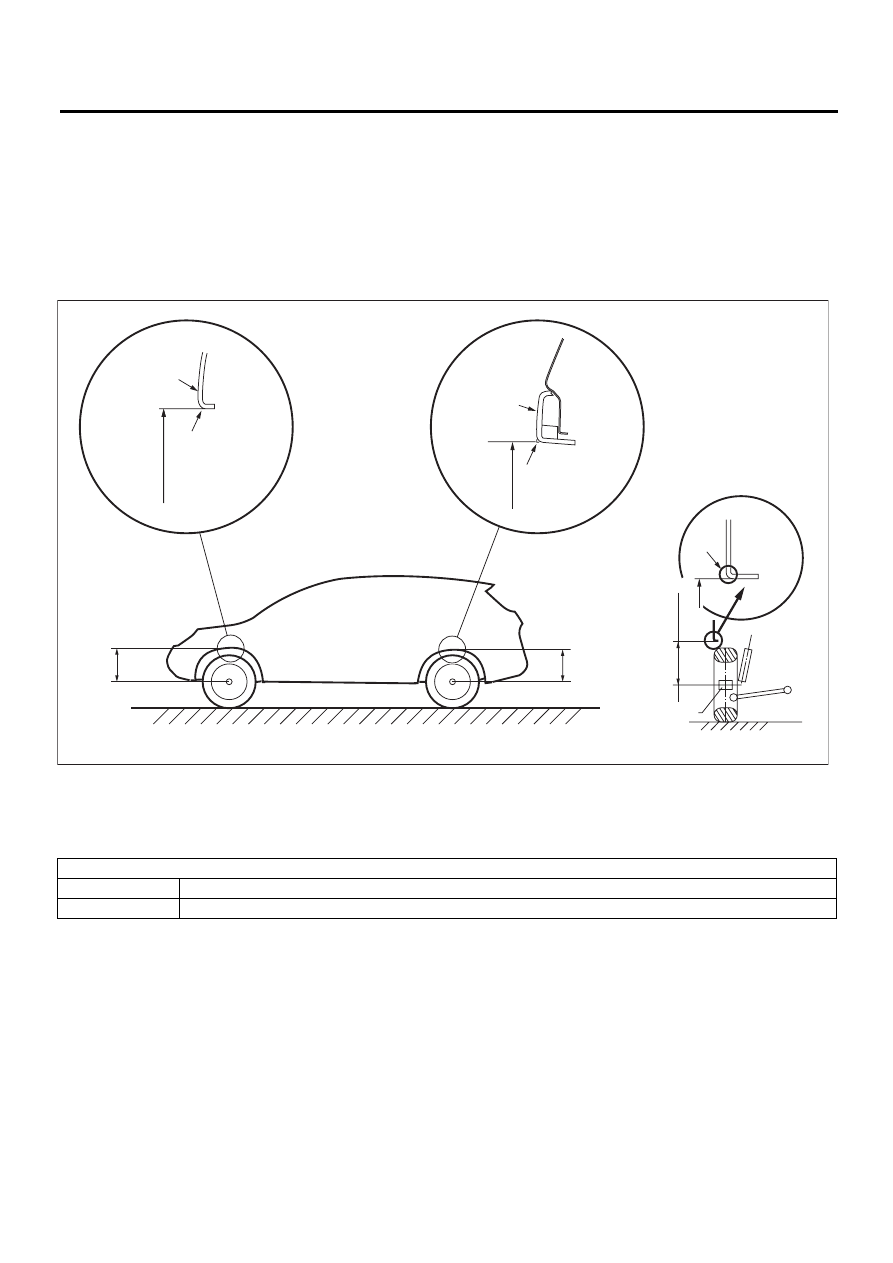

1. ВЫСОТА КОЛЕСНЫХ АРОК

1) Установите автомобиль на ровной площадке.
2) Разгрузите автомобиль до снаряженной массы. (Разгрузите багажник, положите в него запасное
колесо, домкрат и инструменты для эксплуатационного ремонта, наполните топливный бак).
3) Установите руль в положение прямолинейного движения и стабилизируйте подвеску, проведя
автомобиль по прямой линии на расстояние 5 м (16 футов) или более.
4) Свесьте нить с колесной арки (точка “A” на приведенном ниже рисунке) и закрепите ее прямо над
центром колеса.
5) Измерьте расстояние между точкой “A” и центром колеса.

(1)

Высота колесной арки

(4)

Высота арки переднего колеса

(7)

Точка измерения

(2)

Переднее крыло

(5)

Высота арки заднего колеса

(8)

Наконечник оси

(3)

Заднее крыло

(6)

Линия сгиба фланца





Высота колесной арки мм (дюйм) (Допуск:

+12 мм



–24 мм

 (

+0,47 дюйма



–0,94 дюйма

 ))

Передние колеса

442 (17,4)

Задние колеса

439 (17,3)

A

A

A

(4)

(1)

(2)

(3)

(1)

(5)

(1)

(7)

(6)

(8)

FS-00210

FS-9

Углы установки колес

ПЕРЕДНЯЯ ПОДВЕСКА

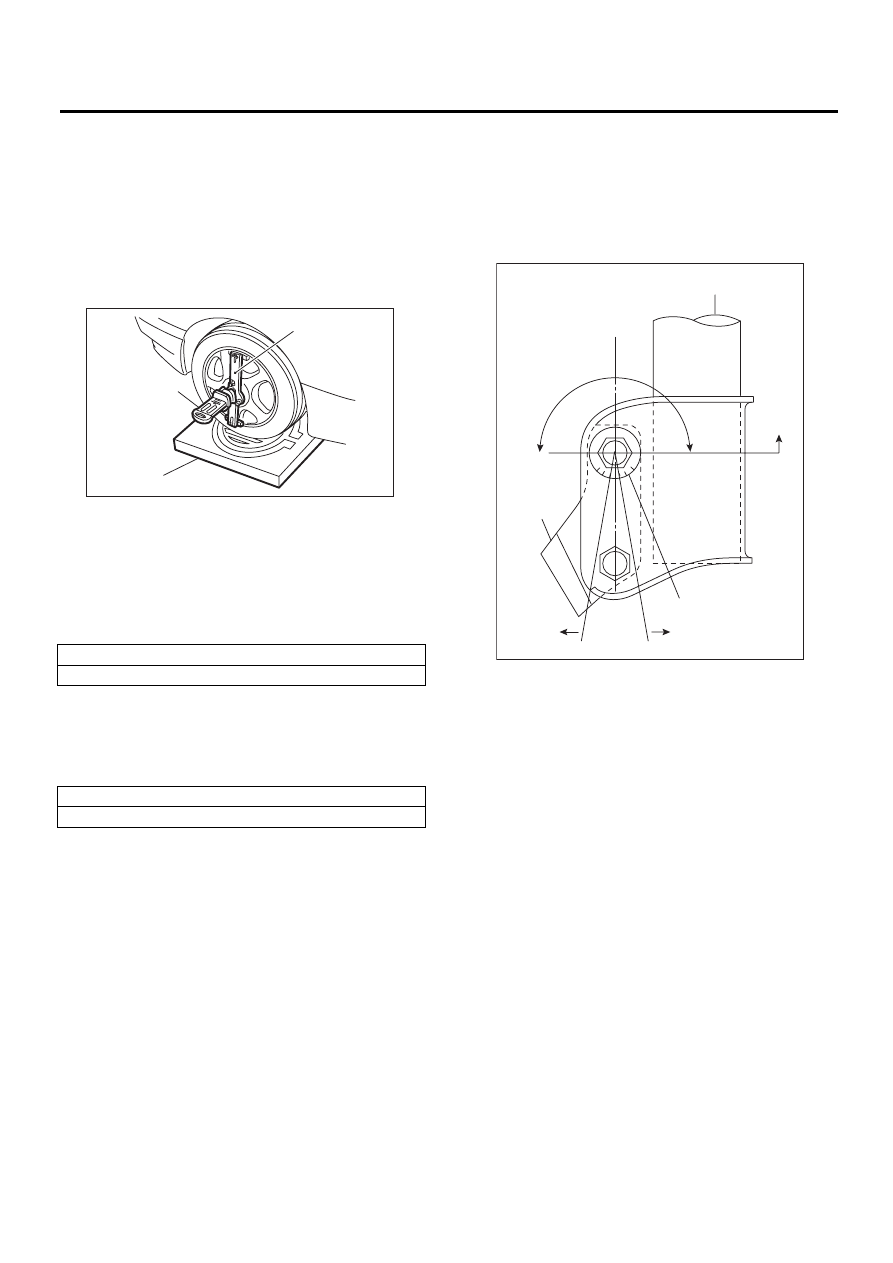

2. РАЗВАЛ

• ПРОВЕРКА

1) Установите переднее колесо на стенд для
измерения радиуса поворота. Убедитесь в том,
что контактные поверхности передних и за-
дних колес находятся на одной высоте.
2) Установите адаптер в центр колеса, а затем
установите прибор для измерения углов уста-
новки колес.

3) В соответствии с инструкцией по эксплуата-
ции прибора для измерения углов установки
колес, измерьте угол развала.

• РЕГУЛИРОВКА РАЗВАЛА ПЕРЕДНИХ КО-
ЛЕС

1) Отрегулируйте развал в соответствии с при-
веденными ниже значениями.

2) Ослабьте две самоконтрящиеся гайки, рас-
положенные в передней нижней части стойки.

ПРИМЕЧАНИЕ:
При необходимости ослабить или затянуть ре-
гулировочный болт удерживайте его головку
гаечным ключом и поворачивайте самоконтря-
щуюся гайку.

3) Поворачивая болт регулировки развала, до-
бейтесь соответствия значения развала техни-
ческим характеристикам.

ПРИМЕЧАНИЕ:
Изменение положения регулировочного болта
на одно деление изменяет развал примерно на
0°10

′.

(1) Прибор для измерения углов установки колес

(2) Стенд для измерения радиуса поворота

(3) Адаптер

Развал (Разница между правым и левым 45

′ или менее)

0°00

′±0°45′

Развал (Разница между правым и левым 45

′ или менее)

0°00

′±0°30′

FS-00213

(1)

(2)

(3)

(1) Стойка

(2) Регулировочный болт

(3) Поворотный кулак

(4) Наружная сторона

(5) Внутренняя сторона

(6) Развал увеличивается.

(7) Развал уменьшается.

(1)

(4)

(6)

(7)

(2)

(3)

(5)

FS-00196
