5AT(diag)-24

Показания контрольной лампы SPORT

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

11.Показания контрольной лампы SPORT

A: ПОРЯДОК РАБОТЫ

Если бортовое устройство самодиагностики неисправно, то контрольная лампа SPORT начинает
мигать с момента обнаружения неисправности после запуска двигателя и до того момента, когда
выключатель зажигания будет переведен в положение OFF.  Неисправную деталь или узел можно
определить по КДН в режиме самодиагностики. Также, при помощи функции памяти, можно вы-
явить и прошлые проблемы. Если контрольная лампа SPORT не указывает на неисправность (хотя
она имеется), то эту неисправность можно определить проверкой технических характеристик каж-
дого датчика при помощи Subaru Select Monitor. Осциллограммы сигналов контрольной лампочки по-
казаны на рисунке ниже.
Если контрольная лампа SPORT не работает нормально, но КДН не сохранены, выполните проверку
контрольной лампы SPORT. <См. 5AT(diag)-25, ПРОВЕРКА, Показания контрольной лампы SPORT.>

(A)

Выключатель зажигания (дви-
гатель выключен)

(B)

Нормальная работа (двигатель
включен)

(C)

Неисправность (двигатель
включен)













(1)

ВКЛ

(3)

2 с

(5)

Мигание

(2)

ВЫКЛ

(4)

0,25 с





AT-01750

(4)

(3)

(1)

(2)

(1)

(2)

(1)

(2)

(3)

(5)

(A)

(B)

(C)

5AT(diag)-25

Показания контрольной лампы SPORT

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

B: ПРОВЕРКА

ДИАГНОСТИКА:
Цепь контрольной лампы SPORT резорвана или змкнута накоротко.
ПРИЗНАК НЕИСПРАВНОСТИ:
Если выключатель зажигания установлен в положение ON (Двигатель выключен), контрольная
лампа SPORT не включается.

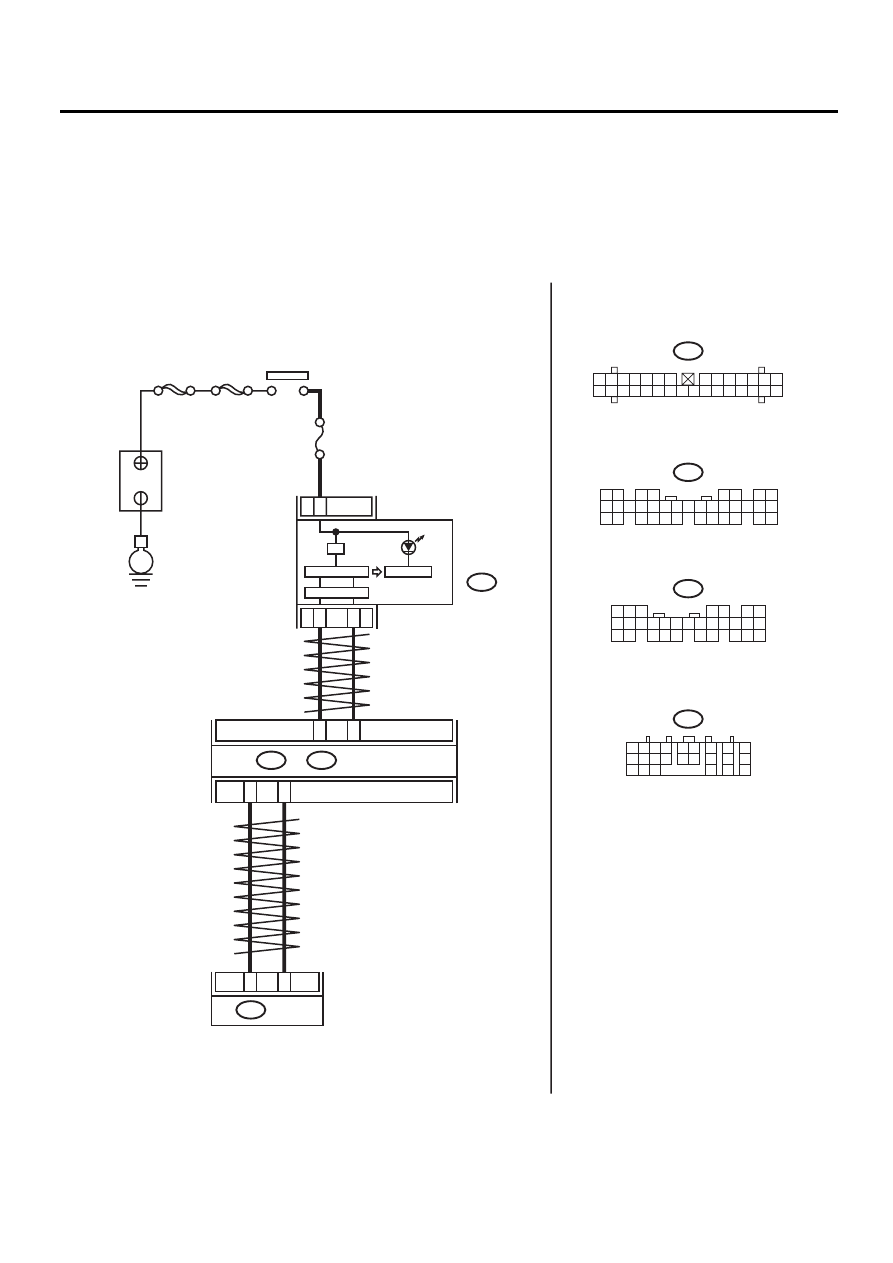

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AT-03690

3

29

30

КОМБИНАЦИЯ
ПРИБОРОВ

i10

i84

A:

B280

B:

A27

A26

B20

B30

4

3

TCM

B54

ЦЕНТРАЛЬНЫЙ БЛОК
УПРАВЛЕНИЯ

SPORT

АККУМУЛЯТОР

ГЛАВНЫЙ SBF

SBF-6

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

No.5

E

i84

8

7

6

5

4

3

2

1

22 23

21

20

19

16

15

14

13

12

11

10

9

34 35

33

32

17
30

18
31

29

28

27

26

25

24

A:

B280

8

7

6

5

4

3

2

1

22

23

21

20

19

16

15

14

13

12

11

10

9

17

30

18

29

28

27

26

25

24

B:

B54

1 2

7

8

9

5 6

3 4

10 11 12
19 20 21

13

14 15

16

17

18

22

23

24

i10

1 2 3 4 5 6 7

8 9 10 11 12 13 14

15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

5AT(diag)-26

Показания контрольной лампы SPORT

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КОНТРОЛЬНОЙ ЛАМПЫ
SPORT.
Поверните выключатель зажигания в поло-
жение ON

Включена ли контрольная
лампа SPORT?

Переходите к шагу 2. Выполните самоди-

агностику комбина-
ции приборов.

2

ПРОВЕРКА КОНТРОЛЬНОЙ ЛАМПЫ
SPORT.
После установки выключателя зажигания в
положение ON, подождите не меньше 2 се-
кунд.

Включена ли контрольная
лампа SPORT?

Переходите к шагу 3. Переходите к шагу 4.

3

ПРОВЕРКА КОНТРОЛЬНОЙ ЛАМПЫ
SPORT.
Запустите двигатель.

Выключается ли контроль-
ная лампа SPORT?

Все в норме. Верни-
тесь к разделу “Ба-
зовая процедура
диагностики”. <См.
5AT(diag)-2, Базовая
процедура диагнос-
тики.>

Переходите к шагу 7.

4

ПРОВЕРКА СВЯЗИ SUBARU SELECT
MONITOR.
Подключите Subaru Select Monitor к разъ-
ему передачи данных.

Связь между Subaru Select
Monitor и TCM в норме?

Переходите к шагу 5. Проверьте цепь мас-

сы питания TCM и
цепь передачи дан-
ных Subaru Select
Monitor. <См.
5AT(diag)-27, Проце-
дура диагностики
связи Subaru Select
Monitor.>

5

ПРОВЕРКА TCM.
Выведите на дисплей текущие данные TCM
при помощи Subaru Select Monitor.

Выходной сигнал “Лампа
диагностики” в состоянии
“ON”?

Переходите к шагу 6. Замените TCM. <См.

5AT-59, Блок управ-
ления трансмиссией
(TCM).>

6

ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УП-
РАВЛЕНИЯ.
Выведите на дисплей текущие данные цен-
трального блока управления при помощи
Subaru Select Monitor. <См. LAN(diag)-13,
ПОРЯДОК РАБОТЫ, Subaru Select Monitor.>

Входной сигнал “SPORT
Light” в состоянии “включе-
на”?

Замените узел ком-
бинации приборов.
<См. IDI-11, Комби-
нация приборов.>

Проверьте КДН цен-
трального блока уп-
равления. <См.
LAN(diag)-13, ПОРЯ-
ДОК РАБОТЫ,
Subaru Select
Monitor.>

7

ПРОВЕРКА TCM.
1) Запустите двигатель.
2) Выведите на дисплей текущие данные
TCM при помощи Subaru Select Monitor. <См.
5AT(diag)-17, ПОРЯДОК РАБОТЫ, Subaru
Select Monitor.>

Выходной сигнал “Лампа
диагностики” в состоянии
“ON”?

Замените TCM. <См.
5AT-59, Блок управ-
ления трансмиссией
(TCM).>

Переходите к шагу 8.

8

ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УП-
РАВЛЕНИЯ.
Выведите на дисплей текущие данные цен-
трального блока управления при помощи
Subaru Select Monitor. <См. LAN(diag)-13,
ПОРЯДОК РАБОТЫ, Subaru Select Monitor.>

Входной сигнал “SPORT
Light” в состоянии “включе-
на”?

Проверьте КДН цент-
рального блока уп-
равления. Выполни-
те диагностику в со-
ответствии с КДН.
<См. LAN(diag)-13,
ПОРЯДОК РАБОТЫ,
Subaru Select
Monitor.>

Выполните самоди-
агностику комбина-
ции приборов. <См.
IDI-3, ПРОВЕРКА,
Система комбинации
приборов.>

5AT(diag)-27

Процедура диагностики связи Subaru Select Monitor

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

12.Процедура диагностики связи Subaru Select Monitor

A: ОБМЕН ДАННЫМИ ДЛЯ ИНИЦИАЛИЗАЦИИ НЕВОЗМОЖЕН

ДИАГНОСТИКА:
Поврежден разъем жгута проводки
ПРИЗНАК НЕИСПРАВНОСТИ:
Неисправность канала передачи данных Subaru Select Monitor

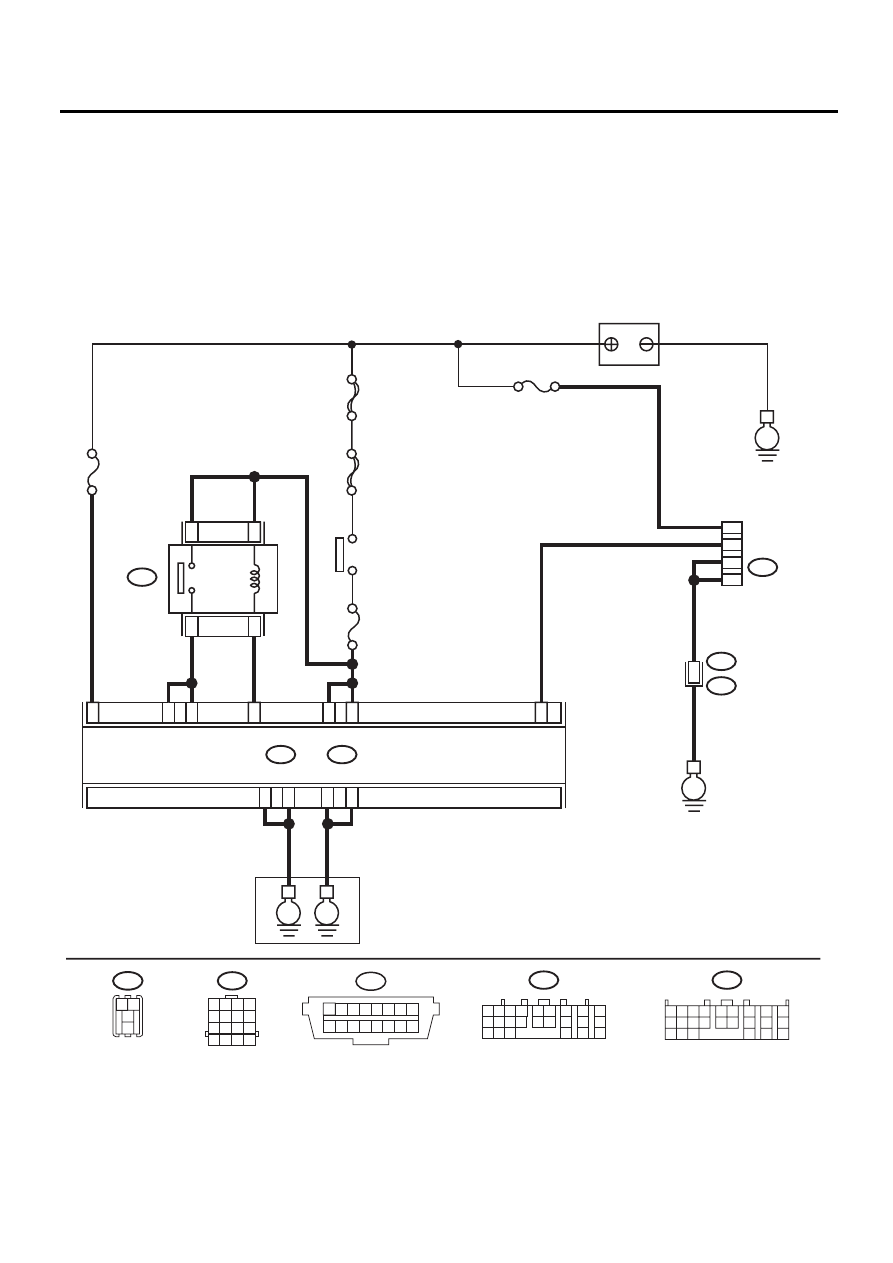

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

B21

1 2 3 4
5 6 7 8

9 10 11 12

13 14 15 16

B54

A:

1 2

7

8

9

5 6

3 4

10 11 12
19 20 21

13

14 15

16

17

18

22

23

24

B55

B:

1 2 3 4

10 11 12
19 20 21

13

5 6

14 15

7

8

9

16

17

18

22

23

24

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

РЕЛЕ
P-VIGN

АККУМУЛЯТОР

РАЗЪЕМ
ПЕРЕДАЧИ
ДАННЫХ

ТРАНСМИССИЯ

B54

A:

B55

B357

B:

TCM

B402

E

No

.12

No

.12

SBF-6

A1

A19

B21

B1

B10

A20

A5

A14

1

12

10

13

No.13

B21

E2

16

E

E

E

A7

A8

A10

3

2

4

1

B357

3
4

1 2

AT-03710

B402

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16

ГЛАВНЫЙ SBF
