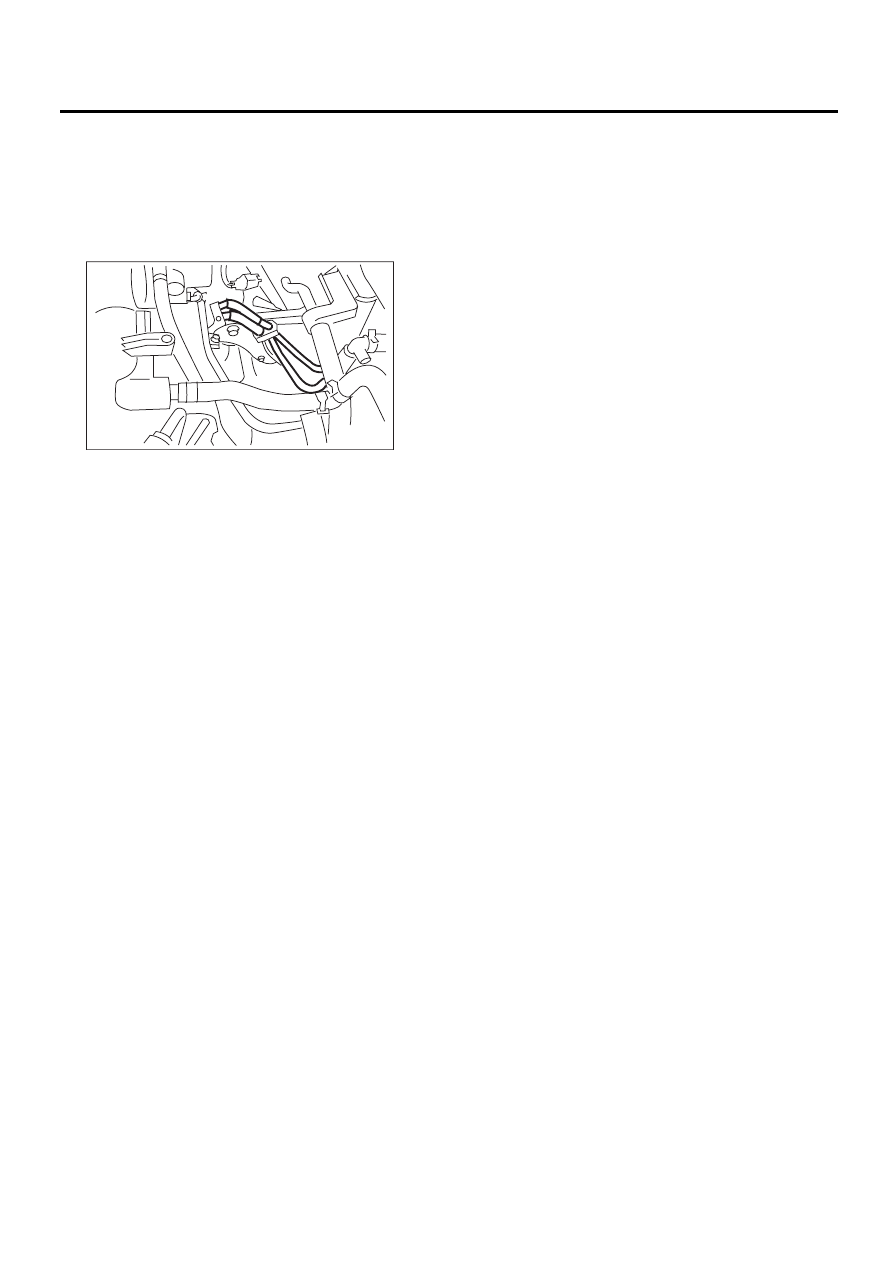

5AT-62

Трубка и шланг охладителя ATF

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

4) Установите впускной и выпускной шланги
фильтра ATF.

5) Установите охладитель ATF. (Кроме моде-
лей EH и ER )

ПРИМЕЧАНИЕ:
• Проведите установку таким образом, чтобы
шланги не перегибались, излишне не изгиба-
лись и не перекручивались.
• Установите шланг в заданном положении.

Момент затяжки:

T: 7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

6) Установите передний бампер. <См. EI-22,
УСТАНОВКА, Передний бампер.>
7) Присоедините шланг охладителя ATF к труб-
ке со стороны трансмиссии.

ПРИМЕЧАНИЕ:
• Проведите установку таким образом, чтобы
шланги не перегибались, излишне не изгиба-
лись и не перекручивались.
• Установите шланг в заданном положении.

8) Присоедините шланг охладителя ATF к труб-
ке со стороны радиатора.

ПРИМЕЧАНИЕ:
• Проведите установку таким образом, чтобы
шланги не перегибались, излишне не изгиба-
лись и не перекручивались.
• Установите шланг в заданном положении.

9) Установите нижнюю крышку.
10) Залейте ATF. <См. 5AT-30, ATF.>

ПРИМЕЧАНИЕ:
Убедитесь, что в соединениях между транс-
миссией, радиатором, трубками и шлангами
нет утечек ATF.

C: ПРОВЕРКА

Отремонтируйте или замените неисправные
шланги, трубки, хомуты и шайбы, обнаружен-
ные при проведении указанной ниже проверки.
1) Проверьте отсутствие утечек ATF в соеди-
нениях между трансмиссией, радиатором, ох-
ладителем ATF, трубками и шлангами.
2) Проверьте зажимы на предмет деформации.
3) Слегка согните шланг и проверьте отсутс-
твие трещин на поверхности, а также других
повреждений.
4) Сожмите шланг пальцами и проверьте элас-
тичность. Также проверьте эластичность в тех
местах, где был установлен зажим, прижимая
их ногтями.
5) Проверьте концы шлангов на предмет отсла-
ивания, трещин и деформации.
6) Проверьте основной корпус охладителя ATF
на предмет трещин или деформации.

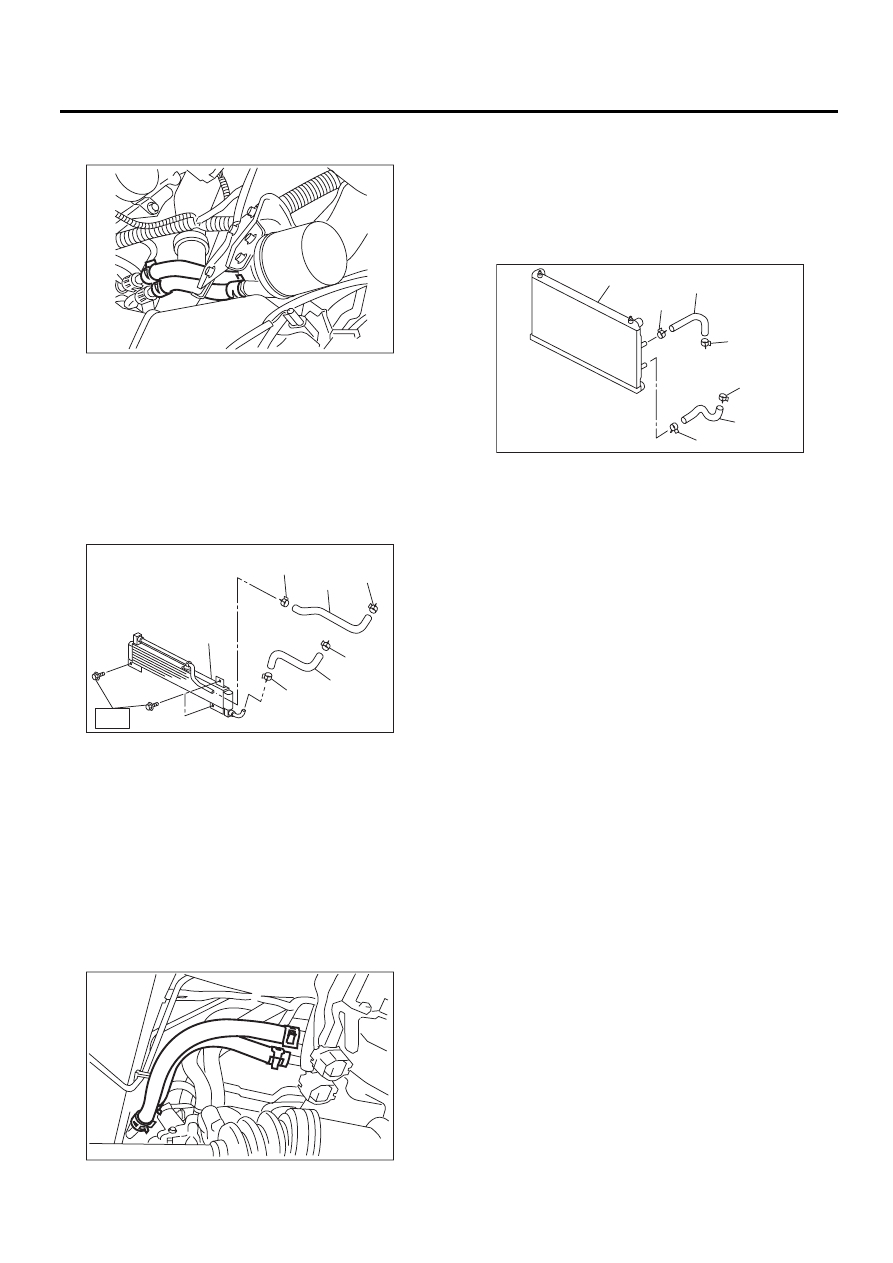

(A) Охладитель ATF
(B) Зажим

(C) Шланг охладителя ATF

AT-03262

AT-03980

(A)

(B)

(C)

(B)

(B)

(B)

(C)

T

AT-03246

(A) Радиатор
(B) Зажим

(C) Шланг охладителя ATF

AT-03979

(A)

(B)

(C)

(B)

(C)

(B)

(B)

5AT-63

Вентиляционный шланг

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

21.Вентиляционный шланг

A: СНЯТИЕ

1) Снимите воздухозаборную камеру <См.
IN(H6DO)-6, СНЯТИЕ, Воздухозаборная каме-
ра.>
2) Отсоедините вентиляционный шланг.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Убедитесь, что шланг не треснул и не забит.

AT-03252

5AT-64

Трубка заправки масла

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

22.Трубка заправки масла

A: СНЯТИЕ

1) Снимите воздухозаборную камеру <См.
IN(H6DO)-6, СНЯТИЕ, Воздухозаборная каме-
ра.>
2) Снимите трубу заправки масла, а затем сни-
мите уплотнительное кольцо со стороны флан-
ца.

B: УСТАНОВКА

1) Установите трубу заправки масла с новым
уплотнительным кольцом.

Момент затяжки:

41 Нм (4,2 кгс-м, 30,4 фунт-сила-фут)

2) Установите воздухозаборную камеру <См.
IN(H6DO)-6, УСТАНОВКА, Воздухозаборная
камера.>

C: ПРОВЕРКА

Убедитесь, что трубка заправки масла не пов-
реждена и не деформирована.

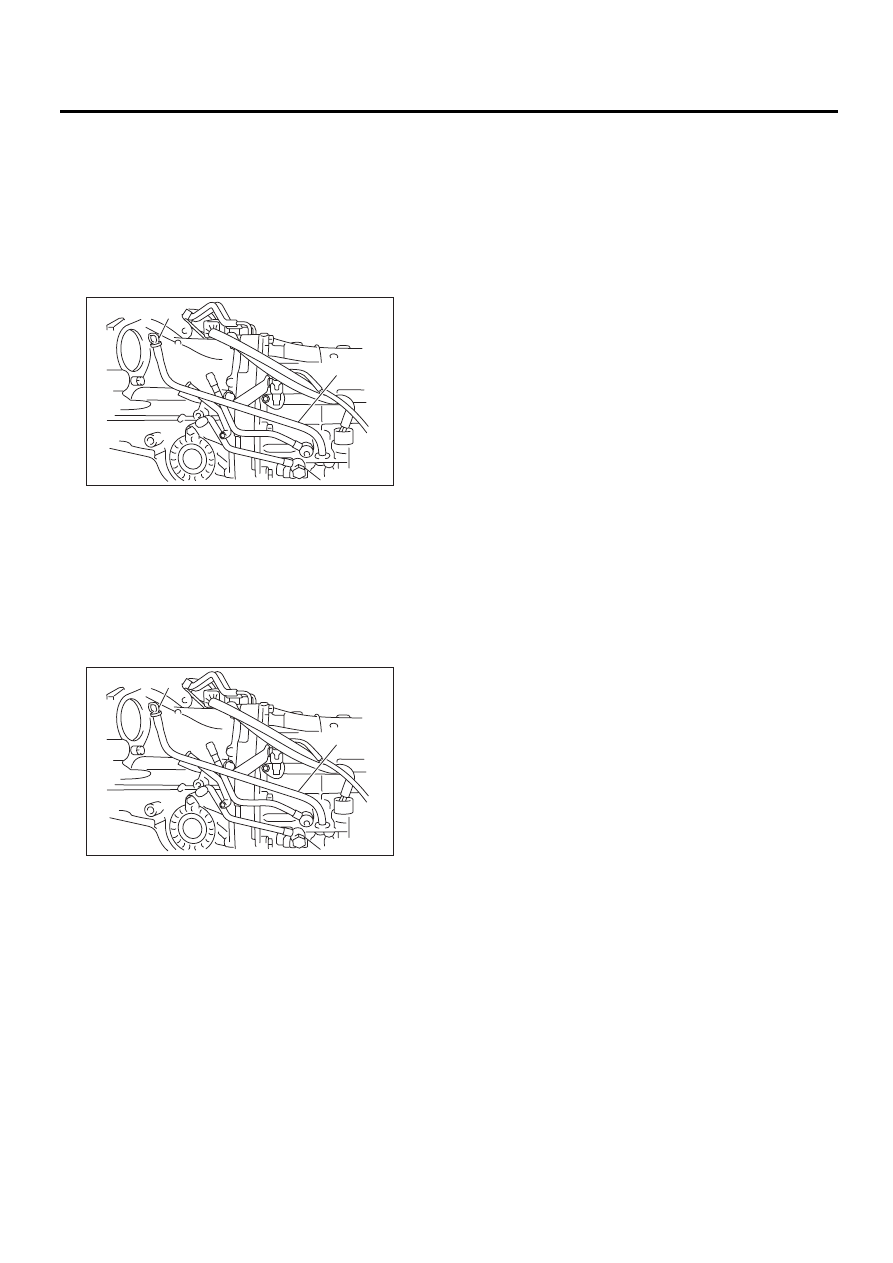

(A) Щуп уровня масла

(B) Трубка заправки масла

(A) Щуп уровня масла

(B) Трубка заправки масла

AT-01386

(B)

(A)

AT-01386

(B)

(A)

5AT-65

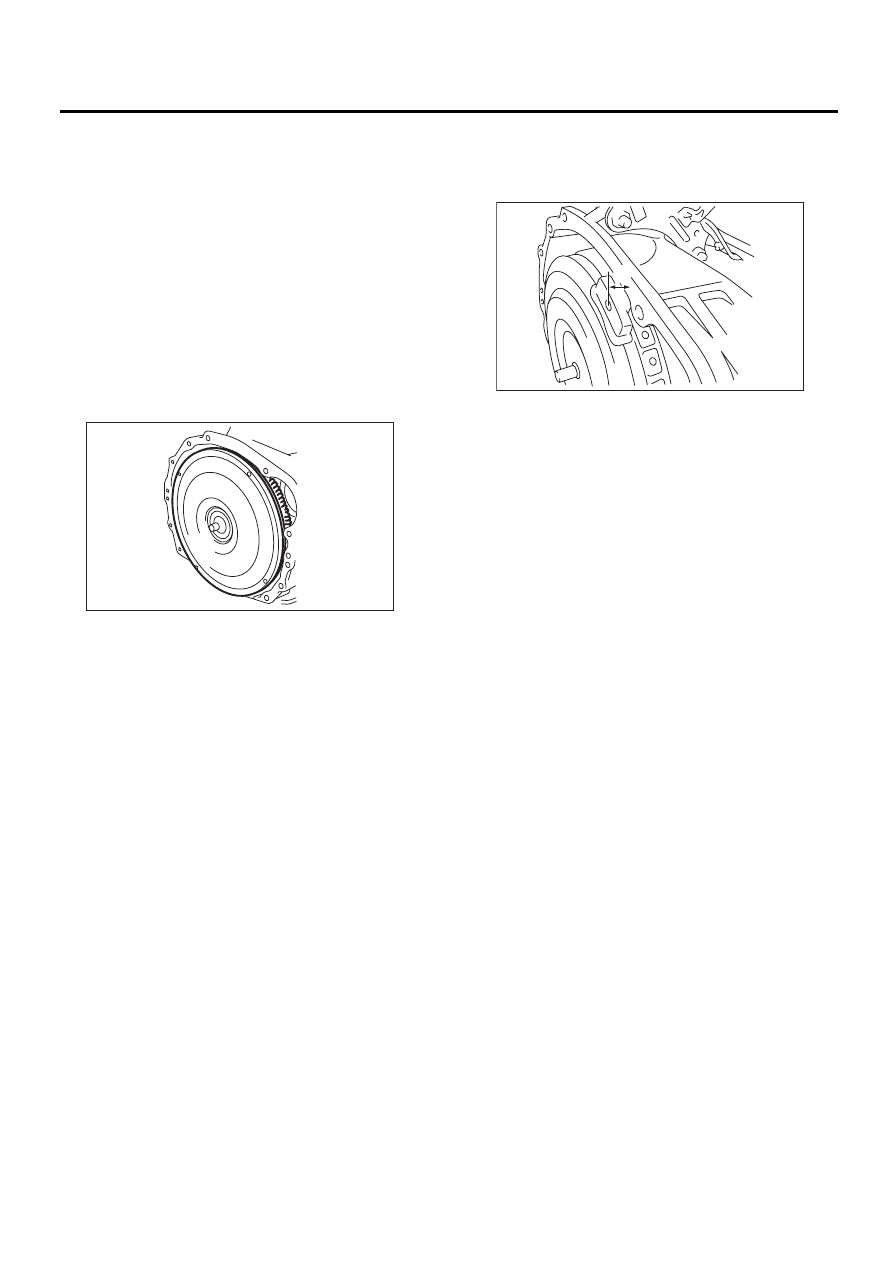

Узел гидротрансформатора

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

23.Узел

гидротрансформатора

A: СНЯТИЕ

1) Снимите узел трансмиссии с кузова автомо-
биля. <См. 5AT-38, СНЯТИЕ, Узел автомати-
ческой трансмиссии.>
2) Вытащите гидротрансформатор и вал мас-
ляного насоса в горизонтальном направлении.

ПРИМЕЧАНИЕ:
• Следите за тем, чтобы не поцарапать внут-
реннюю сторону втулки в вале масляного насо-
са.
• Следите за тем, чтобы одновременно был
вытащен вал масляного насоса.

3) Снимите вал масляного насоса с гидротран-
сформатора при необходимости.

B: УСТАНОВКА

1) Если вал масляного насоса снят, установите
вал на гидротрансформатор.

ПРИМЕЧАНИЕ:
Убедитесь, что зажим вставлен надежно.
2) Установите вал масляного насоса на гидро-
трансформатор, а затем убедитесь, что зажим
закреплен в канавке.
3) Нанесите ATF на поверхности скольжения и
вращения вала масляного насоса.
4) Удерживая узел гидротрансформатора ру-
кой, слегка поворачивайте его, чтобы зацепить
ротор масляного насоса.

5) Проверьте выступающие части узла гидро-
трансформатора.

Габариты A:

8 mm (0,31 mm) или менее

6) Установите узел трансмиссии на автомо-
биль. <См. 5AT-41, УСТАНОВКА, Узел автома-
тической трансмиссии.>

C: ПРОВЕРКА

Убедитесь, что зубчатый венец и выступающие
части края гидротрансформатора не деформи-
рованы и не повреждены.

AT-00113

(A) Габариты A

AT-01641

(A)
