Subaru B9 Tribeca (2007 год). Руководство - часть 157

CS-4

Общие сведения

СИСТЕМЫ УПРАВЛЕНИЯ

C: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• Используйте фирменную жидкость, смазку и
т.д. SUBARU или эквивалентную. Не смеши-
вайте жидкости, смазки и т.д. различного типа
и различных производителей.
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Перед установкой наносите смазку на повер-
хности скольжения или вращения.
• Перед установкой уплотнительных колец
или стопорных колец наносите достаточное ко-
личество жидкости во избежание их повреж-
дения или деформации.
• Перед закреплением детали в тисках, между
деталью и тисками, разместите прокладочный
материал, такой как деревянные бруски, алю-
миниевые пластины или кусок ткани.
• Перед отсоединением электрических разъ-
емов обязательно отсоедините кабель массы
от аккумулятора.

CS-5

Система управления блокировкой переключения передач АТ

СИСТЕМЫ УПРАВЛЕНИЯ

2. Система управления блокировкой переключения передач АТ

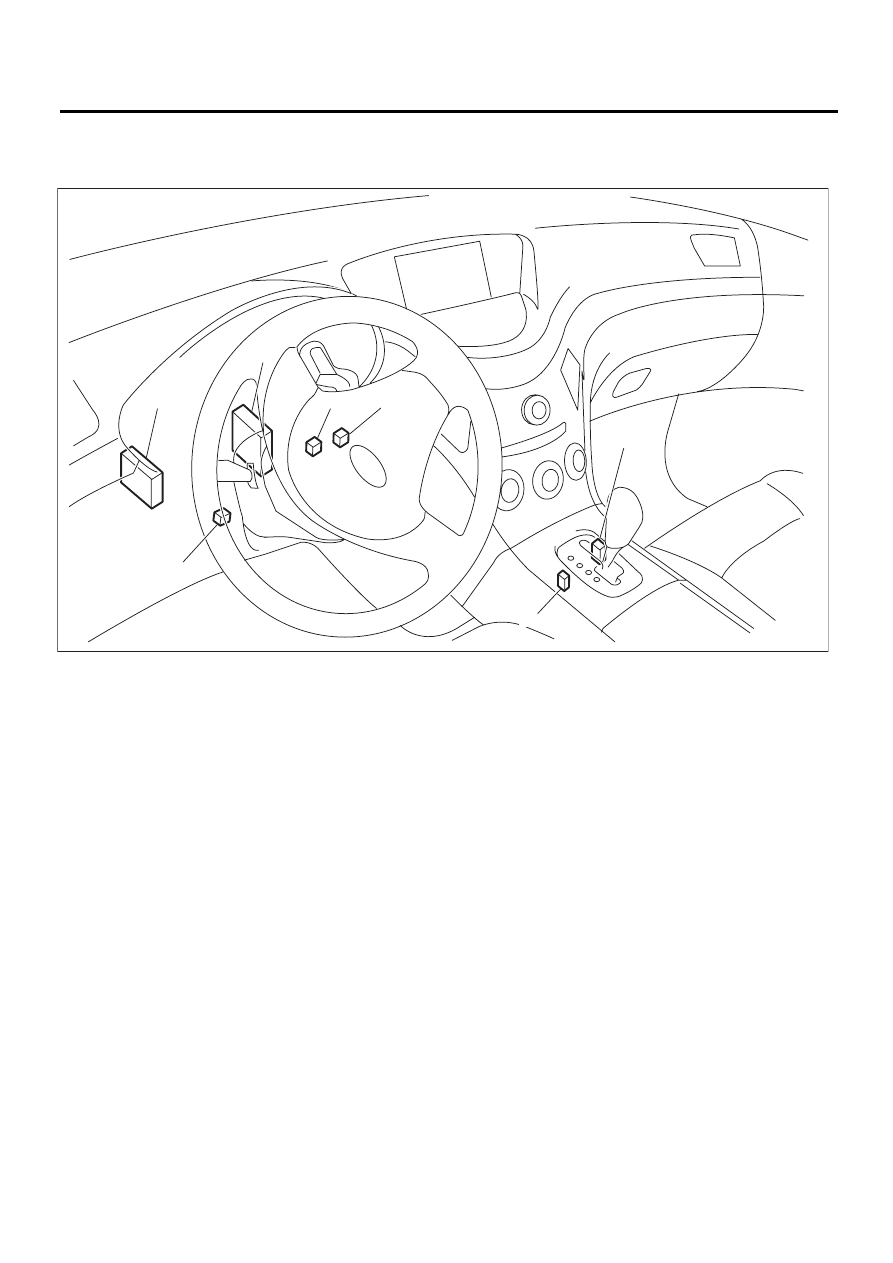

A: РАСПОЛОЖЕНИЕ

(1) TCM (диапазон “Р”)

(4) Личинка замка

(со встроенным датчиком системы предуп-
реждения о вставленном ключе)

(6) Датчик диапазона “P”

(2) Центральный блок управления

(7) Соленоид блокировки ключа

(3) Переключатель стоп-сигналов (5) Узел соленоида блокировки переключения

передач

CS-00595

(4)

(6)

(5)

(7)

(1)

(2)

(3)

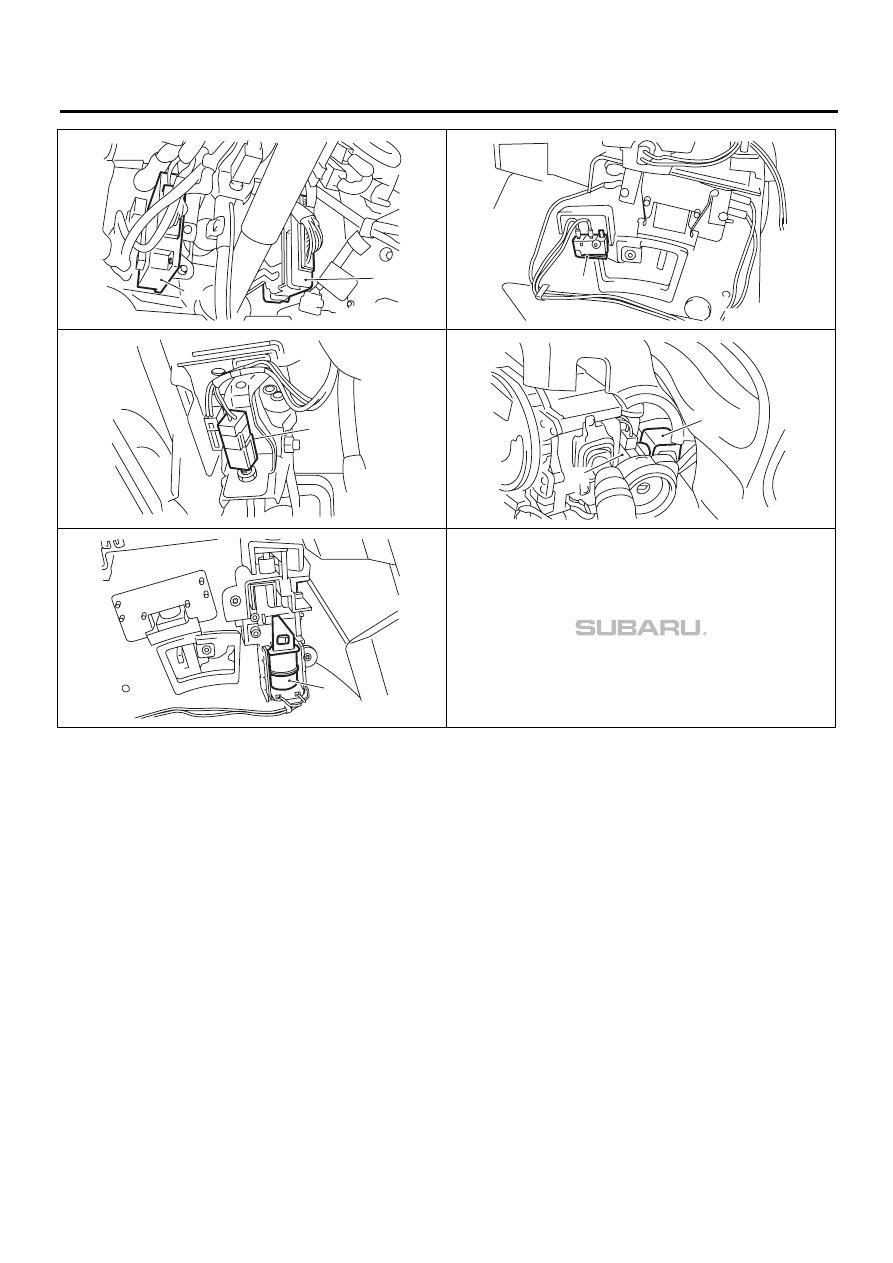

CS-6

Система управления блокировкой переключения передач АТ

СИСТЕМЫ УПРАВЛЕНИЯ

CS-00596

(2)

(1)

CS-00598

(6)

CS-00270

(3)

CS-00359

(7)

(4)

CS-00597

(5)

CS-7

Система управления блокировкой переключения передач АТ

СИСТЕМЫ УПРАВЛЕНИЯ

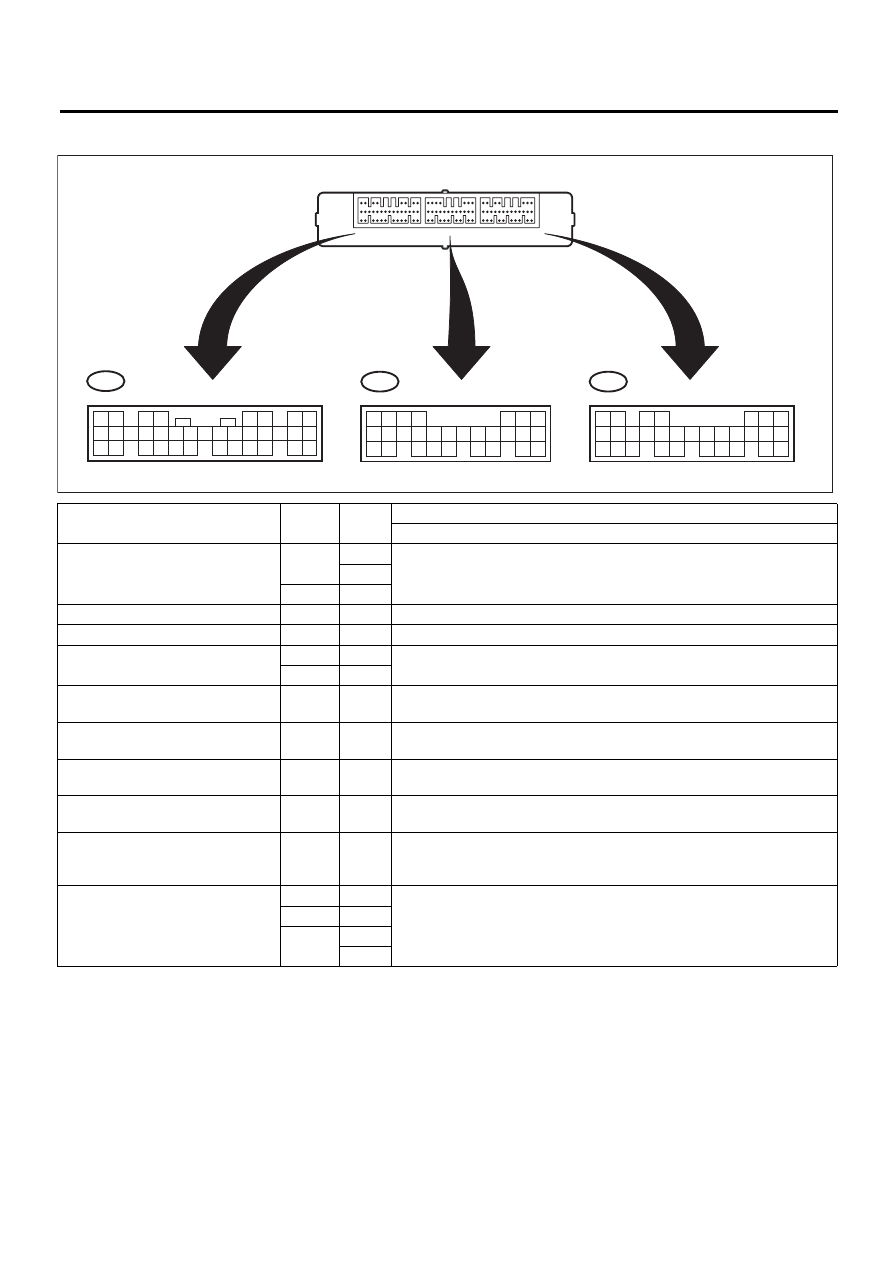

B: ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пункт

К разъ-

ему №

Клем-

ма №

Входной/выходной сигнал

Измеренное значение и условия измерения

Питание с аккумулятора

B281

1

9 — 16 В

2

B280

7

Питание системы зажигания

i84

1

10 — 15 В при выключателе зажигания в положении ON или START.

Питание аксессуаров

i84

24

10 — 15 В при выключателе зажигания в положении ACC.

TCM (диапазон “Р”)

B280

20

Импульсный сигнал

B280

30

Переключатель стоп-сигналов

B281

23

9 — 16 В при выключателе тормозов в положении ON.

0 В при выключателе тормозов в положении OFF.

Датчик диапазона “P”

B281

13

0 В при рычаге селектора в диапазоне “P”.

9 — 16 при рычаге селектора в диапазоне, отличном от “P”.

Сигнал электромагнитного кла-

пана блокировки переключения

B280

6

8,5 — 16 В при снятой блокировке переключения.

0 В при включенной блокировке переключения.

Сигнал датчика системы предуп-

реждения о вставленном ключе

B281

7

9 — 16 В при вставленном ключе.

0 В при извлеченном ключе.

Сигнал соленоида блокировки

ключа

B280

5

7,5 — 16 В при выключателе зажигания в положении ON, рычаге се-

лектора в диапазоне “P” и выключателе тормоза в положении ON.

0 В в условиях, отличных от указанных выше.

Масса

B280

22

 —

i84

21

B281

8

9

CS-00273

7

19
28

6

18
27

5

17

4

16
26

15
25

14
24

13 12

23

11
22

3

10

2
9

21

1
8

20

B281

side

7

20
30

6

19
29

18
28

5

17

4

16
27

15
26

14 13

25

12
24

11
23

3

10

2
9

22

1
8

21

B280

side

8

23
35

7

22
34

21

6

20
33

5

19
32

18
31

17
30

16 15

29

14
28

4

13
27

3

12
26

11

2

10
25

1
9

24

i84

side
