EN(H6DO)(diag)-190

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

22 ГРУППА ЦИЛИНДРОВ #1И #2.

Имеются неисправнос-
ти в цилиндрах #1 и #2?

Отремонтируйте или
замените неисправ-
ные детали.

ПРИМЕЧАНИЕ:
• Проверьте следую-
щие позиции:

• Свеча зажигания
• Топливный ин-
жектор
• Катушка зажига-
ния
• Степень компрес-
сии

• Если никаких неис-
правностей не найде-
но, проверьте “СИС-
ТЕМУ УПРАВЛЕНИЯ
ЗАЖИГАНИЕМ” со
стороны цилиндров #1
и #2. <См.
EN(H6DO)(diag)-78,
СИСТЕМА УПРАВЛЕ-
НИЯ ЗАЖИГАНИЕМ,
Диагностика неис-
правностей при запус-
ке двигателя.>

Проверьте КДН P0171,
P0172, P0174 или P0175
используя “Список ко-
дов диагностики неис-
правности (КДН)”. <См.
EN(H6DO)(diag)-84,
Список кодов диагнос-
тики неисправностей
(КДН).>

23 ГРУППА ЦИЛИНДРОВ #3И #4.

Имеются неисправнос-
ти в цилиндрах #3 и #4?

Отремонтируйте или
замените неисправ-
ные детали.

ПРИМЕЧАНИЕ:
• Проверьте следую-
щие позиции:

• Свеча зажигания
• Топливный ин-
жектор
• Катушка зажига-
ния
• Степень компрес-
сии

• Если никаких неис-
правностей не найде-
но, проверьте “СИС-
ТЕМУ УПРАВЛЕНИЯ
ЗАЖИГАНИЕМ” со
стороны цилиндров #3
и #4. <См.
EN(H6DO)(diag)-78,
СИСТЕМА УПРАВЛЕ-
НИЯ ЗАЖИГАНИЕМ,
Диагностика неис-
правностей при запус-
ке двигателя.>

Проверьте КДН P0171,
P0172, P0174 или P0175
используя “Список ко-
дов диагностики неис-
правности (КДН)”. <См.
EN(H6DO)(diag)-84,
Список кодов диагнос-
тики неисправностей
(КДН).>

Шаг

Проверка

Да

Нет

EN(H6DO)(diag)-191

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

24 ГРУППА ЦИЛИНДРОВ #5И #6.

Имеются неисправнос-
ти в цилиндрах #5 и #6?

Отремонтируйте или
замените неисправ-
ные детали.

ПРИМЕЧАНИЕ:
• Проверьте следую-
щие позиции:

• Свеча зажигания
• Топливный ин-
жектор
• Катушка зажига-
ния
• Степень компрес-
сии

• Если никаких неис-
правностей не найде-
но, проверьте “СИС-
ТЕМУ УПРАВЛЕНИЯ
ЗАЖИГАНИЕМ” со
стороны цилиндров #5
и #6. <См.
EN(H6DO)(diag)-78,
СИСТЕМА УПРАВЛЕ-
НИЯ ЗАЖИГАНИЕМ,
Диагностика неис-
правностей при запус-
ке двигателя.>

Проверьте КДН P0171,
P0172, P0174 или P0175
используя “Список ко-
дов диагностики неис-
правности (КДН)”. <См.
EN(H6DO)(diag)-84,
Список кодов диагнос-
тики неисправностей
(КДН).>

25 ГРУППА ЦИЛИНДРОВ #1, #3 И #5.

Имеются неисправнос-
ти в цилиндрах #1, #3 и
#5?

Отремонтируйте или
замените неисправ-
ные детали.

ПРИМЕЧАНИЕ:
Проверьте следую-
щие позиции:
• Свеча зажигания
• Топливный инжек-
тор
• Степень компрессии
• Пропуск зуба цепи
ГРМ

Проверьте КДН P0171,
P0172, P0174 или P0175
используя “Список ко-
дов диагностики неис-
правности (КДН)”. <См.
EN(H6DO)(diag)-84,
Список кодов диагнос-
тики неисправностей
(КДН).>

26 ГРУППА ЦИЛИНДРОВ #2, #4 И #6.

Имеются неисправнос-
ти в цилиндрах #2, #4 и
#6?

Отремонтируйте или
замените неисправ-
ные детали.

ПРИМЕЧАНИЕ:
Проверьте следую-
щие позиции:
• Свеча зажигания
• Топливный инжек-
тор
• Степень компрессии
• Пропуск зуба цепи
ГРМ

Проверьте КДН P0171,
P0172, P0174 или P0175
используя “Список ко-
дов диагностики неис-
правности (КДН)”. <См.
EN(H6DO)(diag)-84,
Список кодов диагнос-
тики неисправностей
(КДН).>

27 ЦИЛИНДРЫ В СЛУЧАЙНОМ ПОРЯДКЕ.

Холостой ход двигате-
ля неровный?

Проверьте КДН P0171,
P0172, P0174 или
P0175 используя “Спи-
сок кодов диагностики
неисправности (КДН)”.
<См. EN(H6DO)(diag)-
84, Список кодов диа-
гностики неисправнос-
тей (КДН).>

Отремонтируйте или за-
мените неисправные
детали.

ПРИМЕЧАНИЕ:
Проверьте следующие
позиции:
• Свеча зажигания
• Топливный инжектор
• Степень компрессии

Шаг

Проверка

Да

Нет

EN(H6DO)(diag)-192

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BC:КДН P0327 НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ ДАТЧИКА ДЕТОНАЦИИ

1 (БАНК 1 ИЛИ ЕДИНСТВЕННЫЙ ДАТЧИК)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Плохие ходовые характеристики
• Возникает детонация.

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните режим очистки памяти <См.
EN(H6DO)(diag)

-55, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и режим проверки <См.

EN(H6DO)(diag)

-47, ПРОЦЕДУРА, Режим проверки.>.

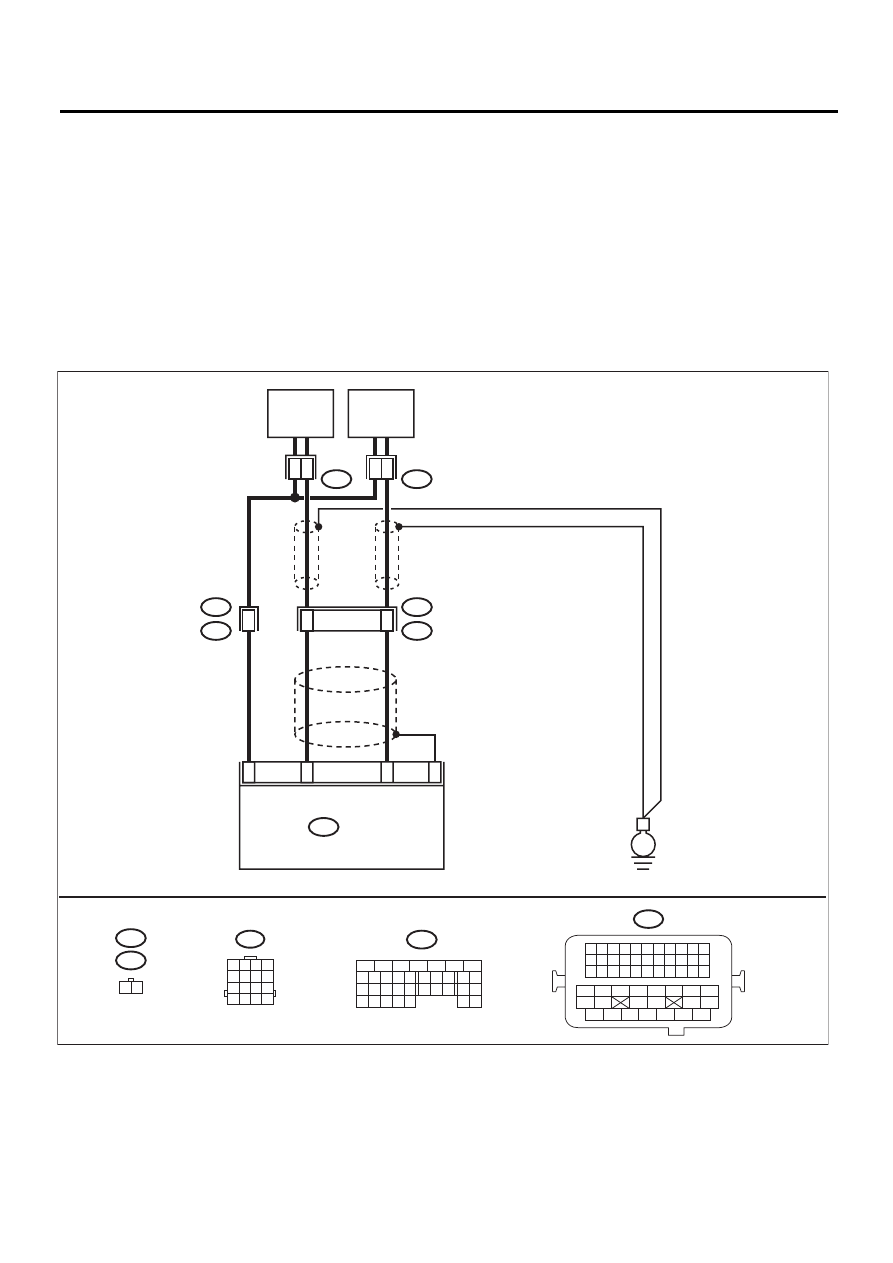

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-03925

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

1 2

1 2 3 4
5 6 7 8
9 10 11 12

13 14 15 16

E

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

ДАТЧИК

ДЕТОНАЦИИ

1 (ПРАВЫЙ)

2

1

E14

ДАТЧИК

ДЕТОНАЦИИ

2 (ЛЕВЫЙ)

2

1

E48

1

3

B20

E1

B21

E2

14

15

25

ECM

B134

16

29

E14

E48

B134

B20

B21

19

EN(H6DO)(diag)-193

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
ДАТЧИКОМ ДЕТОНАЦИИ.
1) Поверните выключатель зажигания в
положение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление между разъ-
емами ECM.

Разъем и клемма

(B134) № 15 — (B134) № 29:

Сопротивление составляет
600 кОм или более?

Переходите к ша-
гу 2.

Устраните плохой кон-
такт в разъеме ECM.

2

ПРОВЕРКА ДАТЧИКА ДЕТОНАЦИИ.
1) Отсоедините разъем от датчика детона-
ции.
2) Измерьте сопротивление между клем-
мами датчика детонации.

Клеммы

№ 1 — № 2:

Сопротивление составляет
600 кОм или более?

Замените датчик
детонации. <См.
FU(H6DO)-20,
Датчик детона-
ции.>

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между ECM и
датчиком детонации
• Плохой контакт в
разъеме датчика дето-
нации
• Плохой контакт в со-
единительном разъеме
