Subaru B9 Tribeca (2007 год). Руководство - часть 112
EN(H6DO)(diag)-94

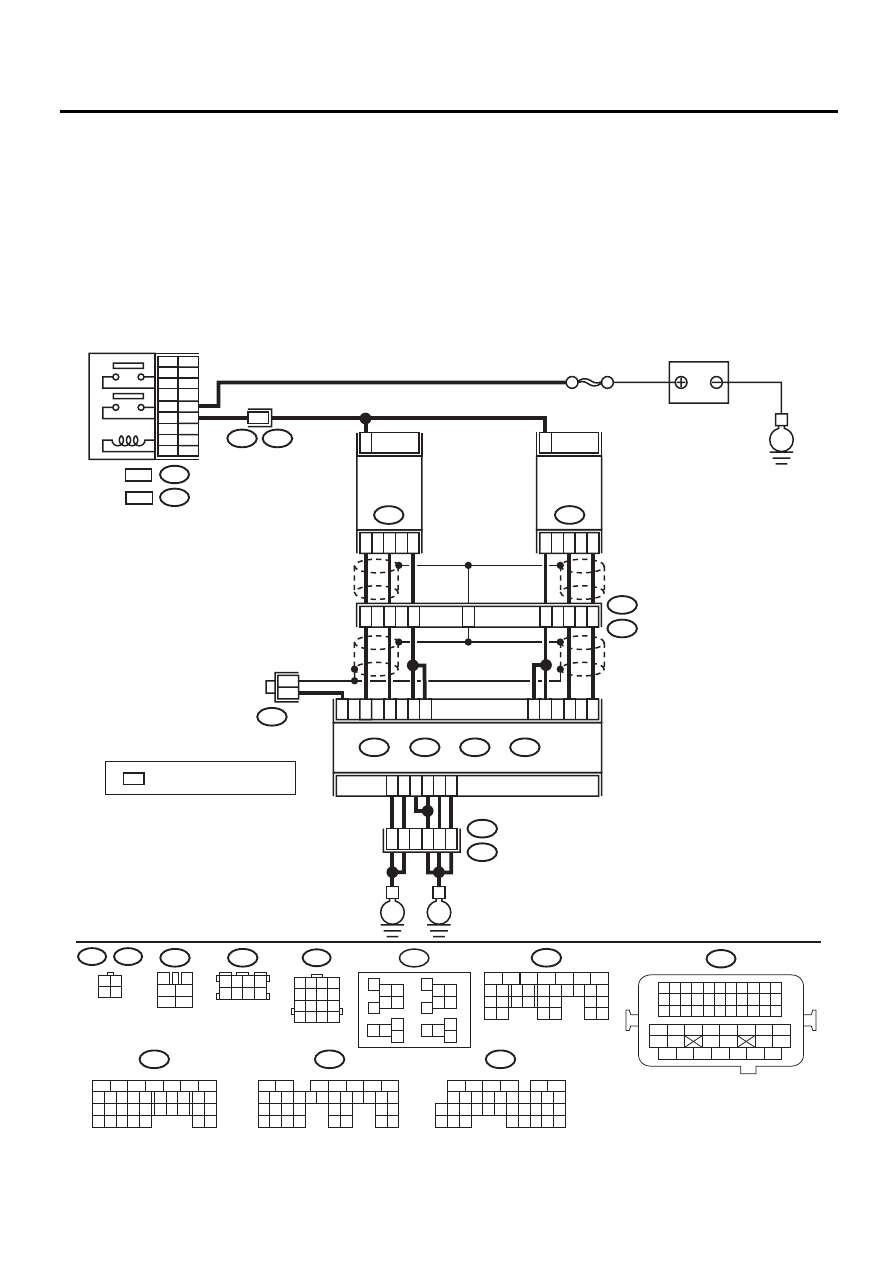

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)
ДВИГАТЕЛЬ (ДИАГНОСТИКА)
Шаг
Проверка
Да
Нет
1
ПРОВЕРКА ЖГУТА ПРОВОДКИ МЕЖДУ ECM И
ДИАГНОСТИЧЕСКИМ ДАТЧИКОМ ДАВЛЕНИЯ
МАСЛА СИСТЕМЫ УПРАВЛЕНИЯ ИЗМЕНЕНИ-
ЕМ ПОДЪЕМА КЛАПАНОВ.
1) Прогрейте двигатель.
2) Поверните выключатель зажигания в поло-
жение OFF.
3) Отсоедините разъемы от ECM и диагности-
ческого датчика давления масла системы управ-
ления изменением подъема клапанов.
4) Измерьте сопротивление между ECM и разъ-
емом диагностического датчика давления масла
системы управления изменением подъема кла-
панов.
Разъем и клемма
(B134) № 31 — (E71) № 1:
Сопротивление состав-
ляет менее 1 Ом?
Переходите к шагу 2. Устраните раз-
рыв цепи в про-
водке между
ECM и разъемом
диагностическо-
го датчика дав-
ления масла сис-
темы управления
изменением
подъема клапа-
нов.
2
ПРОВЕРКА ЖГУТА ПРОВОДКИ МЕЖДУ ECM И
ДИАГНОСТИЧЕСКИМ ДАТЧИКОМ ДАВЛЕНИЯ
МАСЛА СИСТЕМЫ УПРАВЛЕНИЯ ИЗМЕНЕНИ-
ЕМ ПОДЪЕМА КЛАПАНОВ.
Измерьте сопротивление между разъемом диа-
гностического датчика давления масла системы
управления изменением подъема клапанов и
массой двигателя.
Разъем и клемма
(Е71) № 1 — Масса двигателя:
Сопротивление состав-
ляет 1 МОм или более?
Переходите к шагу 3. Устраните корот-
кое замыкание
на массу в про-
водке между
ECM и разъемом
диагностическо-
го датчика дав-
ления масла сис-
темы управления
изменением
подъема клапа-
нов.
3
ПРОВЕРКА ЖГУТА ПРОВОДКИ МЕЖДУ ECM И
ДИАГНОСТИЧЕСКИМ ДАТЧИКОМ ДАВЛЕНИЯ
МАСЛА СИСТЕМЫ УПРАВЛЕНИЯ ИЗМЕНЕНИ-
ЕМ ПОДЪЕМА КЛАПАНОВ.
1) Поверните выключатель зажигания в поло-
жение ON.
2) Измерьте напряжение между разъемом диа-
гностического датчика давления масла системы
управления изменением подъема клапанов и
массой двигателя.
Разъем и клемма
(E71) № 1 (+) — Масса двигателя (–):
Напряжение составляет
10 В или более?
Устраните короткое
замыкание на цепь
питания в проводке
между ECM и разъ-
емом диагностичес-
кого датчика давле-
ния масла системы
управления измене-
нием подъема кла-
панов.
4
ПРОВЕРКА КДН.
1) Выполните Режим очистки памяти.
2) Поставив двигатель на холостой ход, про-
верьте КДН.
ПРИМЕЧАНИЕ:
Подробная процедура описана в разделе “Режим
очистки памяти”. <См. EN(H6DO)(diag)-55, Ре-
жим очистки памяти.>
Отображаются КДН?
Замените электро-
магнитный клапан
переключения пото-
ков масла. <См.
ME(H6DO)-81, Элек-
тромагнитный кла-
пан переключения
потоков масла.> Пе-
реходите к шагу 5.
КОНЕЦ
5
ПРОВЕРКА КДН.
1) Выполните Режим очистки памяти.
2) Поставив двигатель на холостой ход, про-
верьте КДН.
ПРИМЕЧАНИЕ:
Подробная процедура описана в разделе “Режим
очистки памяти”. <См. EN(H6DO)(diag)-55, Ре-
жим очистки памяти.>
Отображаются КДН?
Проверьте масля-
ные каналы.
КОНЕЦ
