IG(H6DO)-2

Общие сведения

СИСТЕМА ЗАЖИГАНИЯ

1. Общие сведения

A: ХАРАКТЕРИСТИКИ

Описание

Технические характеристики

Катушка зажигания

Тип

FK0140

Система зажигания

Независимая катушка зажигания

Производитель

Diamond Electric

Свеча зажигания

Производитель и тип

NGK: ILFR6B

Размер резьбы (диаметр, шаг, длина)

мм

14, 1,25, 26,5

Зазор свечи зажигания

мм (дюйм)

0,7 — 0,8 (0,028 — 0,031)

Электрод

Иридиевый

IG(H6DO)-3

Общие сведения

СИСТЕМА ЗАЖИГАНИЯ

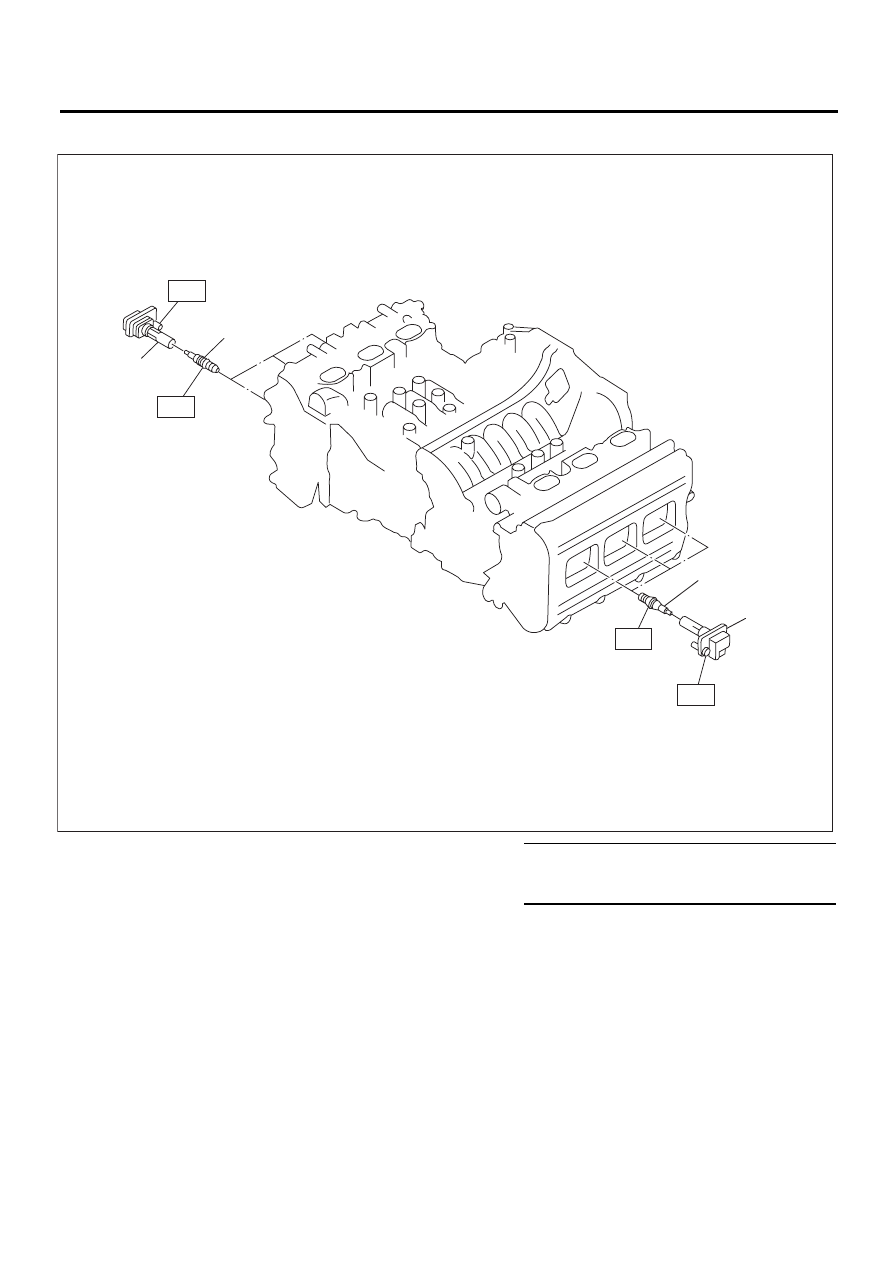

B: УЗЕЛ

(1)

Свеча зажигания

(2)

Катушка зажигания

Момент затяжки: Нм (кгс-м, фунт-сила-фут)









T1: 16 (1,6, 11,7)









T2: 21 (2,1, 15,2)

IG-00052

(1)

(1)

(2)

(2)

T1

T2

T2

T1

IG(H6DO)-4

Общие сведения

СИСТЕМА ЗАЖИГАНИЯ

C: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки и заме-
ны деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Обязательно отсоединяйте провод массы от
аккумулятора перед отсоединением электри-
ческих разъемов датчиков или блоков.

IG(H6DO)-5

Свеча зажигания

СИСТЕМА ЗАЖИГАНИЯ

2. Свеча зажигания

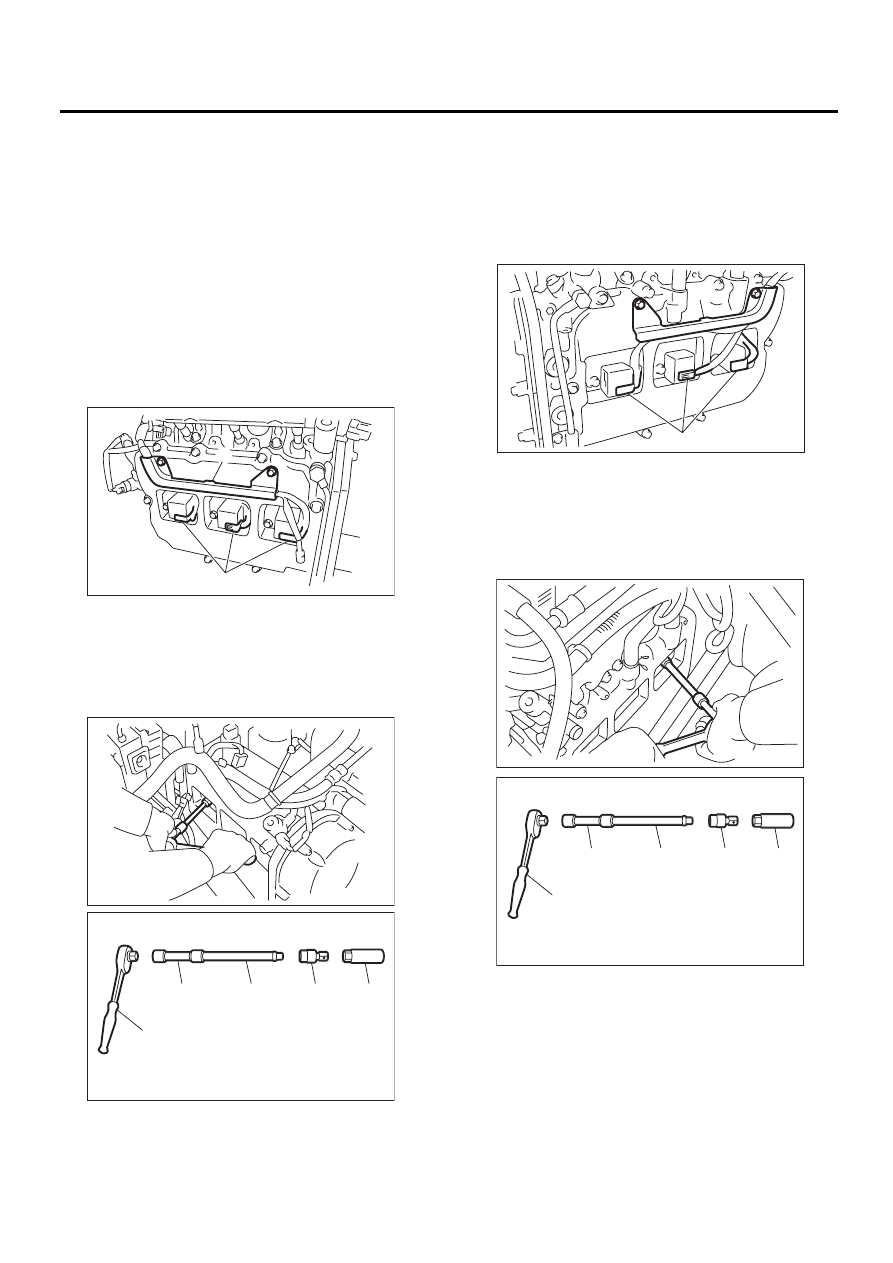

A: СНЯТИЕ

Свеча зажигания:

Тип свечи зажигания приведен в разделе
“ХАРАКТЕРИСТИКИ”. <См. IG(H6DO)

-2, ХА-

РАКТЕРИСТИКИ, Общие сведения.>

1. ПРАВАЯ СТОРОНА

1) Снимите крышку коллектора.
2) Отсоедините провод массы от аккумулятора.
3) Снимите корпус воздушного фильтра. <См.
IN(H6DO)-5, СНЯТИЕ, Корпус воздушного филь-
тра.>
4) Снимите кронштейн (А).
5) Отсоедините разъем (В) от катушки зажигания.

6) Снимите катушку зажигания.
ПРИМЕЧАНИЕ:
Поверните катушку зажигания №5, чтобы снять
ее.
7) Снимите свечу зажигания при помощи свеч-
ного ключа.

2. ЛЕВАЯ СТОРОНА

1) Снимите крышку коллектора.
2) Снимите аккумулятор и держатель аккуму-
лятора.
3) Снимите кронштейн (А).
4) Отсоедините разъем (В) от катушки зажига-
ния.

5) Снимите катушку зажигания.

ПРИМЕЧАНИЕ:
Поверните катушку зажигания №6, чтобы
снять ее.
6) Снимите свечу зажигания при помощи свеч-
ного ключа.

(A) Рукоятка трещотки
(B) Удлинитель

(C) Универсальный шарнир
(D) Свечной ключ

IG-02004

(B)

(A)

IG-02005

IG-02011

(D)

(C)

(B)

(B)

(A)

(A) Рукоятка трещотки
(B) Удлинитель

(C) Универсальный шарнир
(D) Свечной ключ

IG-02006

(A)

(B)

IG-02007

IG-02011

(D)

(C)

(B)

(B)

(A)
