Subaru B9 Tribeca (2007 год). Руководство - часть 52

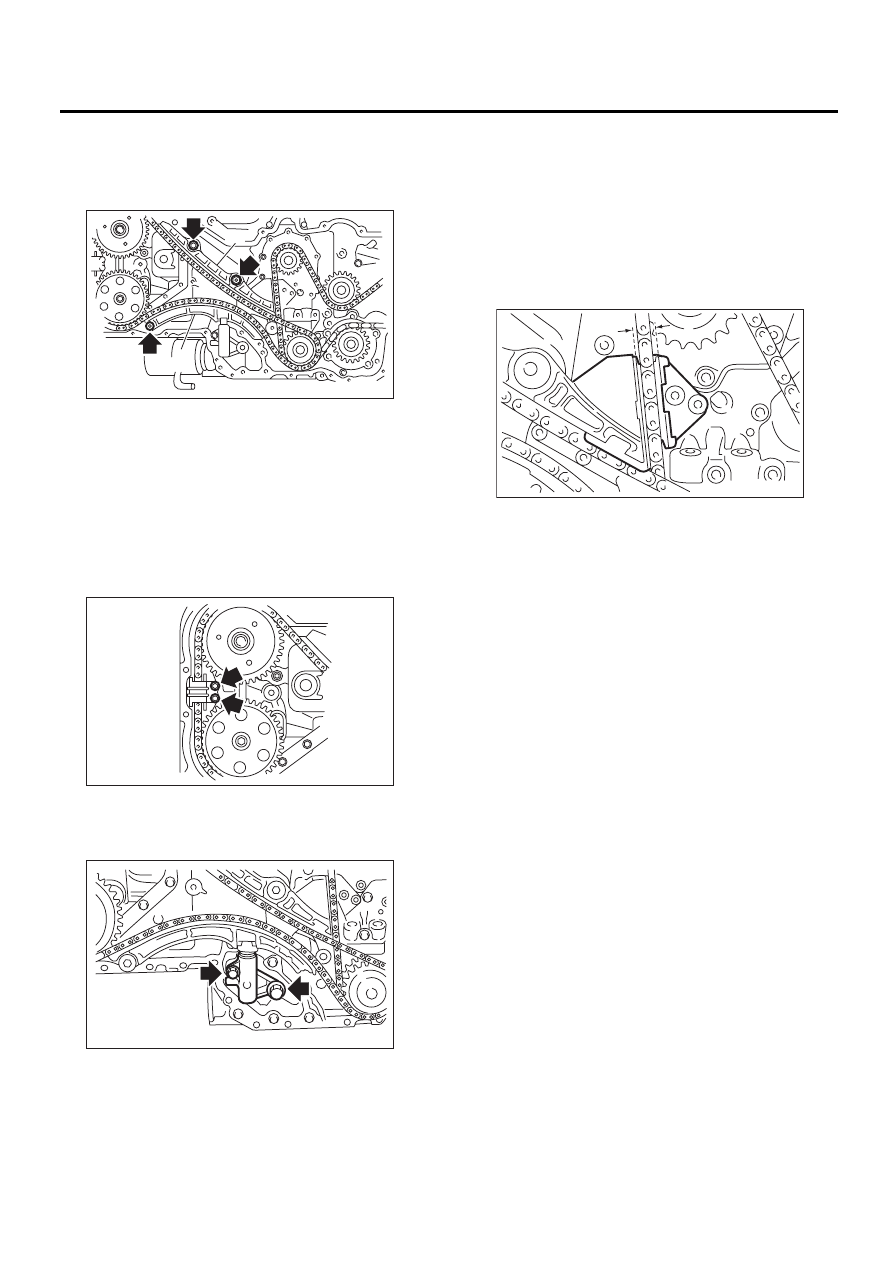

ME(H6DO)-50

Узел цепи ГРМ

МЕХАНИЧЕСКАЯ ЧАСТЬ

(4) Установите рычаг натяжителя цепи
(правый).

Момент затяжки:

16 Нм (1,6 кгс-м, 12 фунт-сила-фут)

(5) Установите направляющую цепи (пра-
вую: между кулачками).

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

ПРИМЕЧАНИЕ:
Используйте новый крепежный болт.

(6) Установите натяжитель цепи (правый).

Момент затяжки:

16 Нм (1,6 кгс-м, 12 фунт-сила-фут)

(7) Отрегулируйте зазор между направляю-
щей цепи (правой) и направляющей цепи
(центральной) в пределах 8,4 — 8,6 мм
(0,331 — 0,339 дюймов). Установите направ-
ляющую цепи (центральную).

Момент затяжки:

7,8 Нм (0,8 кгс-м, 5,8 фунт-сила-фут)

ПРИМЕЧАНИЕ:
Используйте новый крепежный болт.

(8) Проверьте совмещение всех отметок на
звездочках и цепи ГРМ, затем извлеките
стопорный штифт из натяжителя цепи.

9) Установите переднюю крышку цепи. <См.
ME(H6DO)-44, УСТАНОВКА, Передняя крышка
цепи.>
10) Установите шкив коленчатого вала. <См.
ME(H6DO)-43, УСТАНОВКА, Шкив коленчатого
вала.>
11) Установите клиновидные ремни. <См.
ME(H6DO)-42, УСТАНОВКА, Клиновидный ре-
мень.>

(A) Направляющая цепи (правая)

(B) Рычаг натяжителя цепи (правый)

(A)

(B)

ME-02033

ME-02032

ME-00520

ME-00521

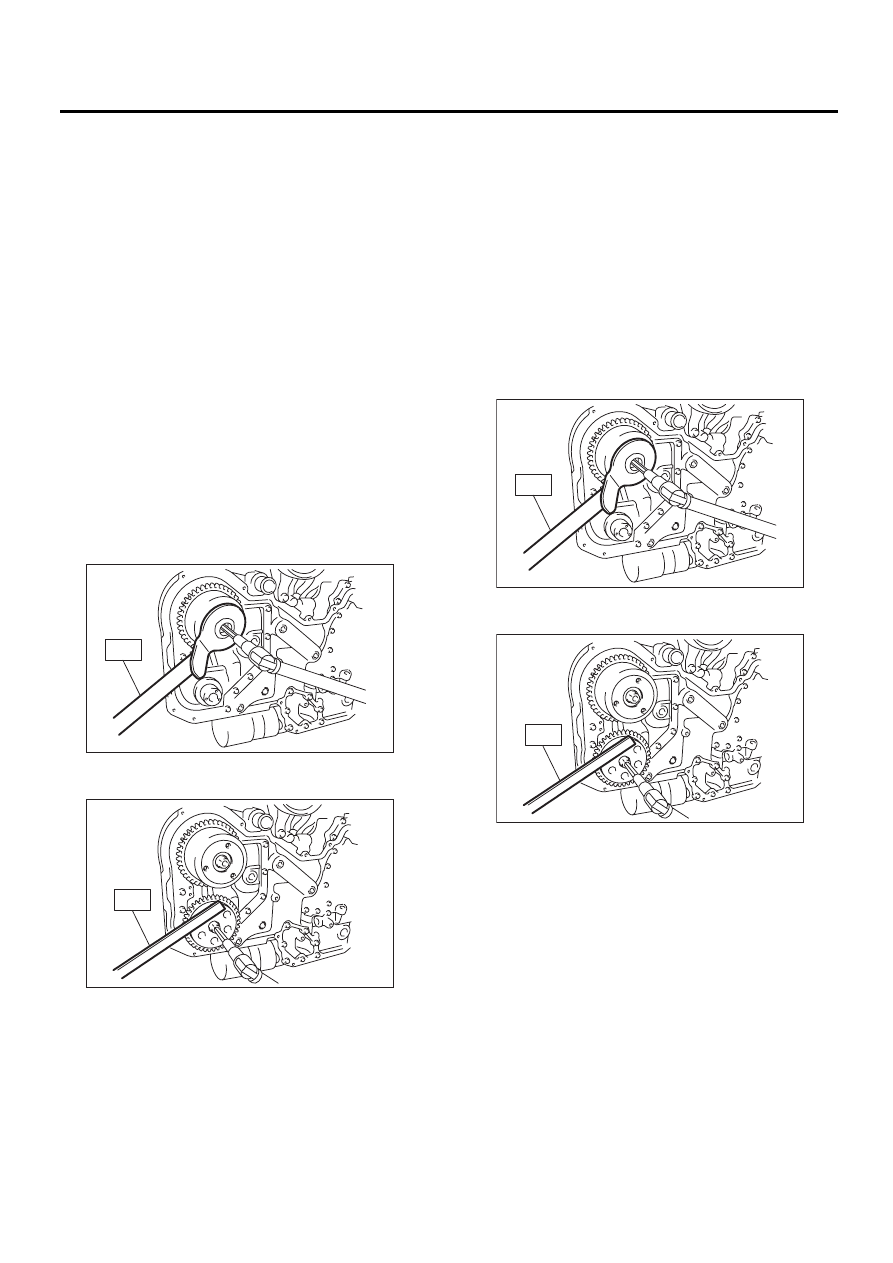

ME(H6DO)-51

Звездочка распределительного вала

МЕХАНИЧЕСКАЯ ЧАСТЬ

16.Звездочка

распределительного вала

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
При замене отдельной детали, выполняйте ра-
боту на установленном в кузове двигателе.
1) Снимите клиновидные ремни. <См.
ME(H6DO)-42, СНЯТИЕ, Клиновидный ре-
мень.>
2) Снимите шкив коленчатого вала. <См.
ME(H6DO)-43, СНЯТИЕ, Шкив коленчатого ва-
ла.>
3) Снимите переднюю крышку цепи. <См.
ME(H6DO)-44, СНЯТИЕ, Передняя крышка це-
пи.>
4) Снимите узел цепи ГРМ. <См. ME(H6DO)-46,
СНЯТИЕ, Узел цепи ГРМ.>
5) Снимите звездочку распределительного ва-
ла. Для блокировки распределительного вала
используйте специальный инструмент.
ST

499977500

КЛЮЧ ЗВЕЗДОЧКИ РАС-
ПРЕДЕЛИТЕЛЬНОГО ВАЛА

ST

18231AA020

КЛЮЧ ЗВЕЗДОЧКИ РАС-
ПРЕДЕЛИТЕЛЬНОГО ВАЛА

B: УСТАНОВКА

1) Установите звездочку коленчатого вала.
Для блокировки распределительного вала ис-
пользуйте специальный инструмент.
Момент затяжки:

29,5 Нм (3,0 кгс-м, 21,8 фунт-сила-фут)

2) Далее затяните болт.
Угол затяжки:

Сторона впуска:

45°

±

5°

Сторона выпуска:

25°

±

5°

ST

499977500

КЛЮЧ ЗВЕЗДОЧКИ РАС-
ПРЕДЕЛИТЕЛЬНОГО ВАЛА

ST

18231AA020

КЛЮЧ ЗВЕЗДОЧКИ РАС-
ПРЕДЕЛИТЕЛЬНОГО ВАЛА

3) Установите узел цепи ГРМ. <См. ME(H6DO)-

47, УСТАНОВКА, Узел цепи ГРМ.>
4) Установите переднюю крышку цепи. <См.
ME(H6DO)-44, УСТАНОВКА, Передняя крышка
цепи.>
5) Установите шкив коленчатого вала. <См.
ME(H6DO)-43, УСТАНОВКА, Шкив коленчатого
вала.>
6) Установите клиновидные ремни. <См.
ME(H6DO)-42, УСТАНОВКА, Клиновидный ре-
мень.>

C: ПРОВЕРКА

1) Проверьте зубья звездочки распредели-
тельного вала на предмет нетипичного износа
и царапин.
2) Убедитесь, что между звездочкой распреде-
лительного вала и шпонкой нет люфта.

ME-02599

ST

ME-02600

ST

ME-02599

ST

ME-02600

ST

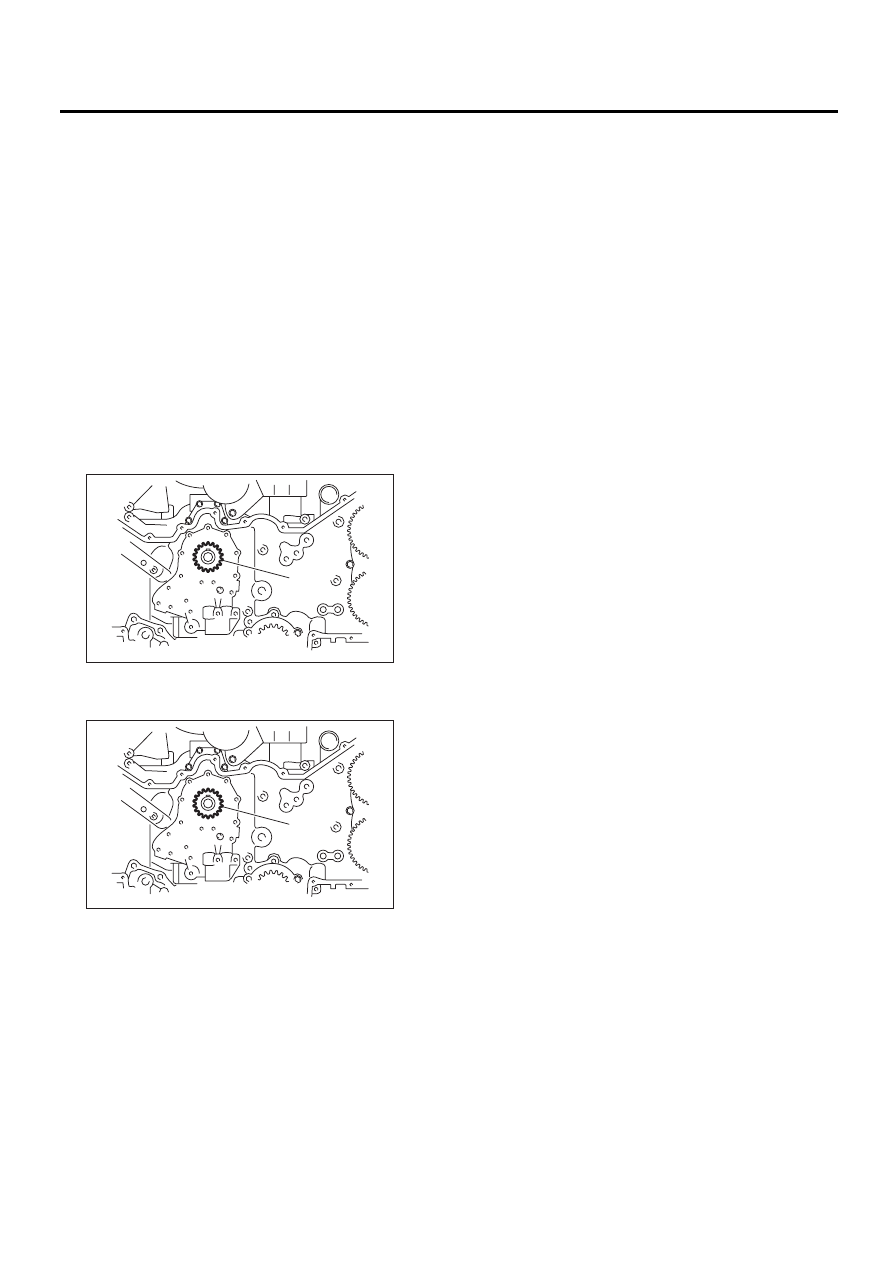

ME(H6DO)-52

Звездочка коленчатого вала

МЕХАНИЧЕСКАЯ ЧАСТЬ

17.Звездочка коленчатого

вала

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
При замене отдельной детали, выполняйте ра-
боту на установленном в кузове двигателе.
1) Снимите клиновидные ремни. <См.
ME(H6DO)-42, СНЯТИЕ, Клиновидный ремень.>
2) Снимите шкив коленчатого вала. <См.
ME(H6DO)-43, СНЯТИЕ, Шкив коленчатого ва-
ла.>
3) Снимите переднюю крышку цепи. <См.
ME(H6DO)-44, СНЯТИЕ, Передняя крышка це-
пи.>
4) Снимите узел цепи ГРМ. <См. ME(H6DO)-46,
СНЯТИЕ, Узел цепи ГРМ.>
5) Снимите звездочку коленчатого вала (А).

B: УСТАНОВКА

1) Установите звездочку коленчатого вала (А).

2) Установите узел цепи ГРМ. <См. ME(H6DO)-

47, УСТАНОВКА, Узел цепи ГРМ.>
3) Установите переднюю крышку цепи. <См.
ME(H6DO)-44, УСТАНОВКА, Передняя крышка
цепи.>
4) Установите шкив коленчатого вала. <См.
ME(H6DO)-43, УСТАНОВКА, Шкив коленчатого
вала.>
5) Установите клиновидные ремни. <См.
ME(H6DO)-42, УСТАНОВКА, Клиновидный ре-
мень.>

C: ПРОВЕРКА

1) Проверьте зубья звездочки коленчатого ва-
ла на предмет нетипичного износа и царапин.
2) Убедитесь, что между звездочкой коленча-
того вала и шпонкой нет люфта.

(A)

ME-02047

(A)

ME-02047

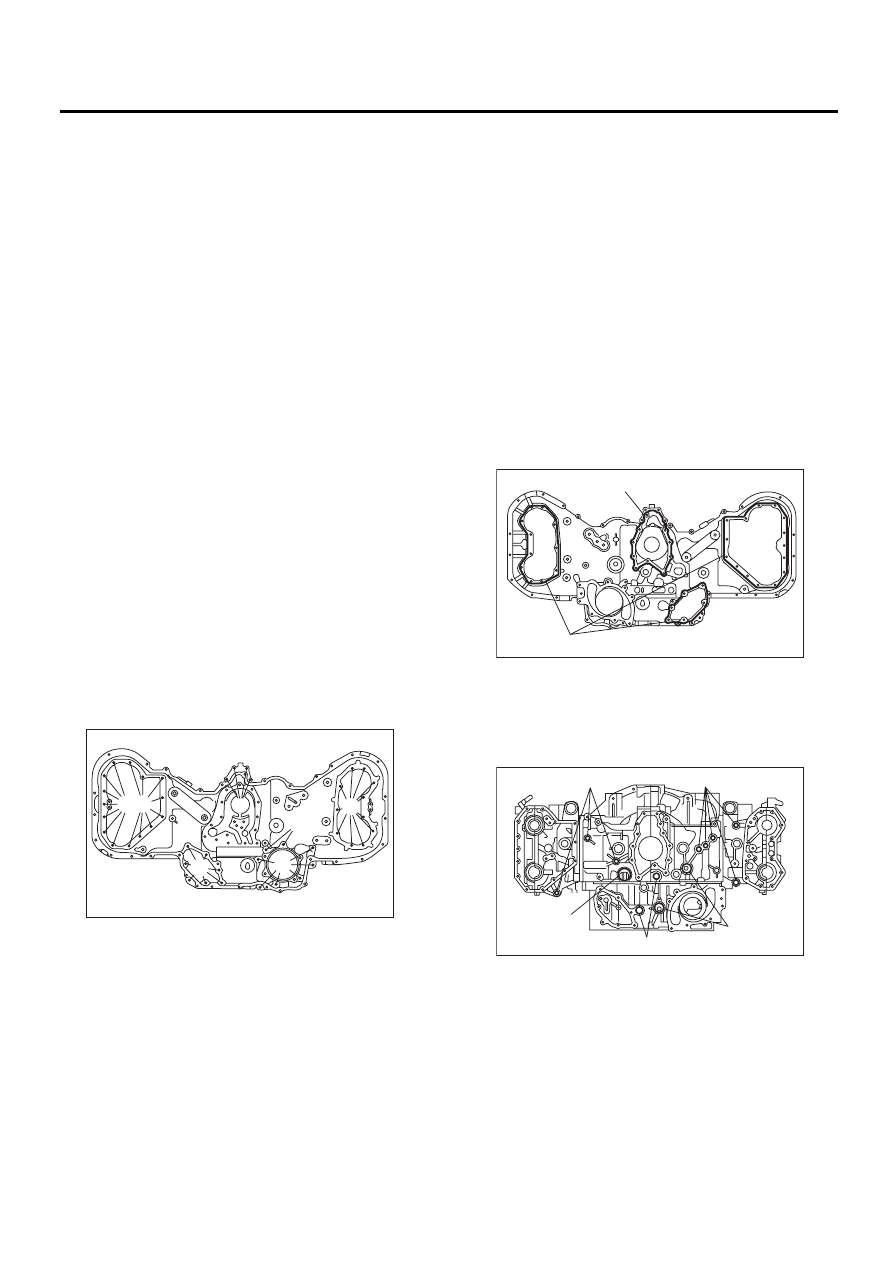

ME(H6DO)-53

Задняя крышка цепи

МЕХАНИЧЕСКАЯ ЧАСТЬ

18.Задняя крышка цепи

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
При замене отдельной детали, выполняйте ра-
боту на установленном в кузове двигателе.
1) Снимите клиновидные ремни. <См.
ME(H6DO)-42, СНЯТИЕ, Клиновидный ре-
мень.>
2) Снимите шкив коленчатого вала. <См.
ME(H6DO)-43, СНЯТИЕ, Шкив коленчатого ва-
ла.>
3) Снимите переднюю крышку цепи. <См.
ME(H6DO)-44, СНЯТИЕ, Передняя крышка це-
пи.>
4) Снимите цепь ГРМ. <См. ME(H6DO)-46, СНЯ-
ТИЕ, Узел цепи ГРМ.>
5) Снимите звездочку распределительного ва-
ла. <См. ME(H6DO)-51, СНЯТИЕ, Звездочка
распределительного вала.>
6) Снимите звездочку коленчатого вала. <См.
ME(H6DO)-52, СНЯТИЕ, Звездочка коленчато-
го вала.>
7) Снимите масляный насос. <См. LU(H6DO)-9,
СНЯТИЕ, Масляный насос.>
8) Снимите водяной насос. <См. CO(H6DO)-17,
СНЯТИЕ, Водяной насос.>
9) Снимите заднюю крышку цепи.

ПРИМЕЧАНИЕ:
Существует 7 различных размеров установоч-
ных болтов Во избежание путаницы, храните
эти болты в отдельных емкостях.

B: УСТАНОВКА

ПРИМЕЧАНИЕ:
При замене задней крышки цепи, необходимо
выбрать крышку подходящего размера. <См.
LU(H6DO)-10, ПРОВЕРКА, Масляный насос.>
1) Снимите использованный прокладочный
герметик с сопряженной поверхности и обез-
жирьте ее.
2) Нанесите прокладочный герметик на сопря-
женную поверхность задней крышки цепи.

Прокладочный герметик:

THREE BOND 1280B (Деталь №
K0877YA018)

Диаметр наносимого прокладочного герме-
тика:

(A) 1,0

±

0,5 мм (0,039

±

0,020 дюймов)

(B) 3,0

±

1,0 мм (0,118

±

0,039 дюймов)

3) Установите уплотнительное кольцо.

ПРИМЕЧАНИЕ:
• Используйте новые уплотнительные кольца.
• Не устанавливайте уплотнительные кольца
в неверных местах.

4) Установите прокладку водяного насоса.

ПРИМЕЧАНИЕ:
Установите новую прокладку.

(A) M6

× 14

(B) M6

× 18 (Серебристый)

(C) M6

× 30

(D) M6

× 18

(E) M8

× 40

(F) M8

× 30

(G) M6

× 22

(F)

(C)

(D)

(E)

(G)

(A)(B)

ME-02048

(A) 14,2 ?1,9

(B) 19,2 ?2,4

(C) 25 ?2

(D) 31,2 ?1,9

(A)

(B)

ME-02049

(B)

(D)

(C)

(A)

(A)

ME-02457
