Subaru B9 Tribeca (2007 год). Руководство - часть 43

ME(H6DO)-14

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

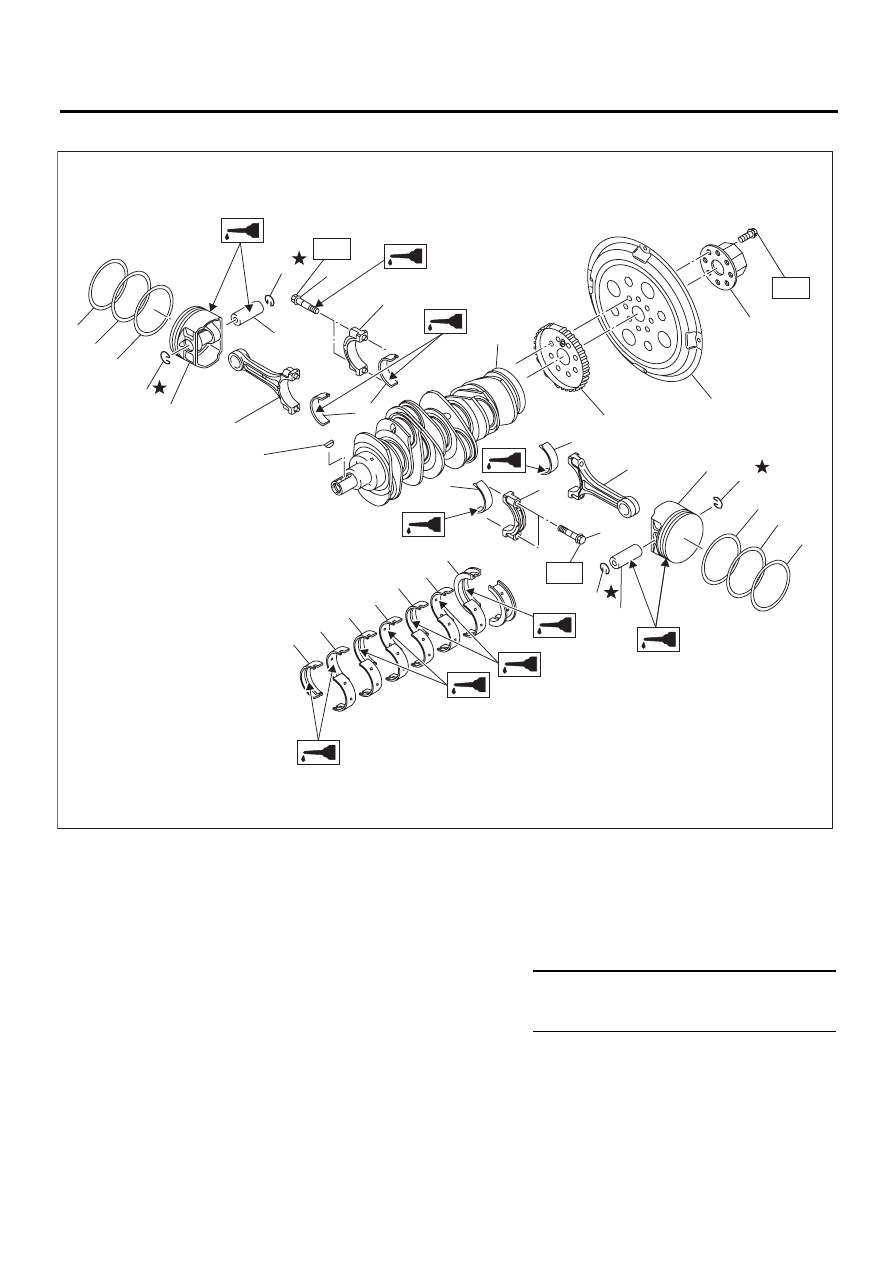

7. КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ

(1) Элемент жесткости

(9)

Поршневой палец

(16) Вкладыши коренных подшипников ко-

ленчатого вала №1, №3 и №5

(2) Ведущий диск

(10) Шатун

(17) Вкладыши коренных подшипников ко-

ленчатого вала №2, №4 и №6

(3) Пластина датчика угла пово-

рота коленчатого вала

(11) Вкладыш шатунного подшипни-

ка коленчатого вала

(18) Вкладыш коренного подшипника колен-

чатого вала №7

(4) Верхнее кольцо

(12) Болт шатуна





(5) Второе кольцо

(13) Крышка шатуна

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(6) Маслосъемное кольцо

(14) Коленчатый вал

T1: 53 (5,4, 39)

(7) Стопорное кольцо

(15) Сегментная шпонка

T2: 81 (8,3, 60)

(8) Поршень

(9)

(1)

(3)

(2)

(4)

(5)

(6)

(7)

(8)

(9)

(7)

(8)

(7)

(6)

(5)

(4)

(7)

(15)

(11)

(13)

(12)

(12)

(14)

(10)

(11)

(11)

(13)

(18)

(16)

(17)

(17)

(16)

(17)

(16)

(10)

T1

T2

T1

ME-02454

ME(H6DO)-15

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

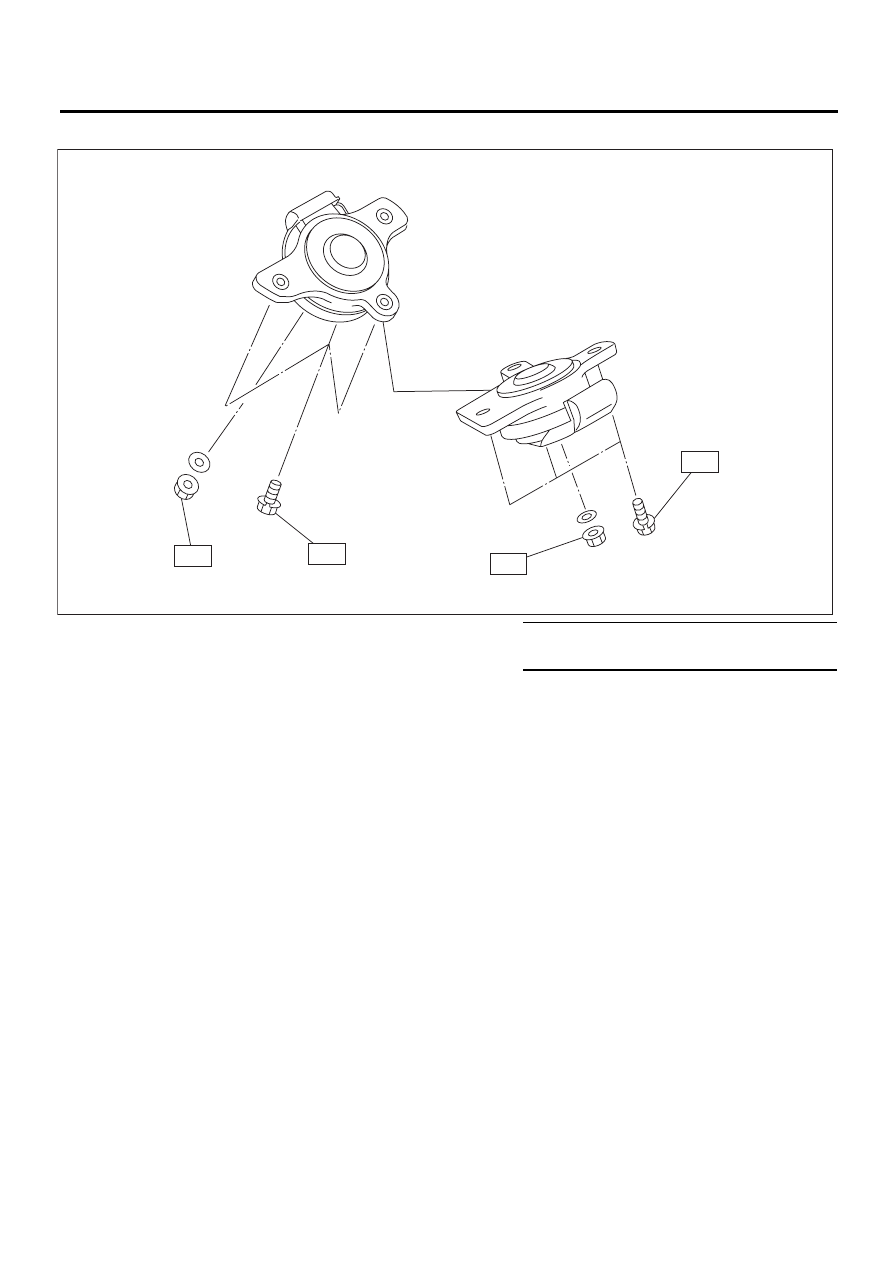

8. ОПОРЫ ДВИГАТЕЛЯ

C: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки и заме-
ны деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Обязательно отсоединяйте провод массы от
аккумулятора перед отсоединением электри-
ческих разъемов датчиков или блоков.
• Все детали должны быть тщательно очище-
ны, обращая особое внимание на масляные ка-
налы двигателя, поршни и вкладыши.

• Вращающиеся и двигающиеся детали, такие
как поршни, вкладыши и шестерни перед сбор-
кой необходимо покрыть смазкой.
• Все снятые детали, которые должны быть ис-
пользованы повторно, необходимо устанавли-
вать в изначальном положении и направлении.
• При необходимости, болты, гайки и шайбы
следует заменять на новые.
• Даже если ранее выполнялись необходимые
проверки, начинайте сборку с повторной про-
верки.
• Снимайте или устанавливайте двигатель в
той зоне, в которой готовы к использованию
цепные тали, подъемные устройства и т.д.
• Будьте осторожны, чтобы не повредить окра-
шенные поверхности панелей кузова инструмен-
тами, или не испачкать сиденья и окна охлажда-
ющей жидкостью или маслом. При необходимос-
ти, накрывайте крылья защитными чехлами.
• Перед началом работы подготовьте следую-
щее:
Инструменты, чистую ткань, емкости для сбо-
ра охлаждающей жидкости и масла, стальные
тросы, цепные тали, трансмиссионные домкра-
ты и т.д.
• При необходимости, поднимайте или опускай-
те автомобиль. Обязательно установите опоры
в нужном положении.

(1)

Передняя резиновая подушка





Момент затяжки: Нм (кгс-м, фунт-сила-фут)









T1: 35 (3,6, 25,8)









T2: 75 (7,6, 55,3)

(1)

T2

T1

T1

T2

ME-00445

ME(H6DO)-16

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

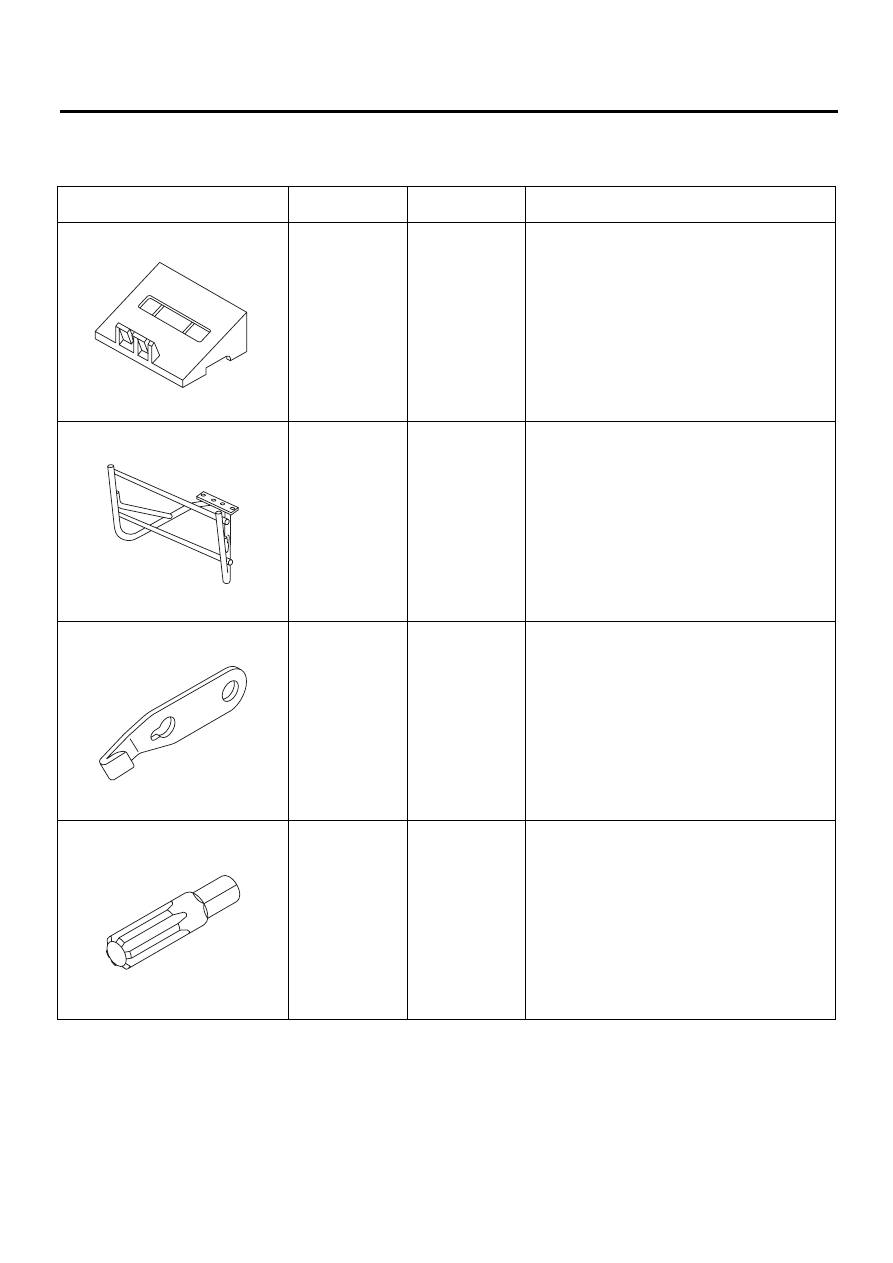

D: ПОДГОТОВКА ИНСТРУМЕНТА

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ВНЕШНИЙ ВИД

НОМЕР ИНС-

ТРУМЕНТА

НАИМЕНОВА-

НИЕ

КОММЕНТАРИИ

18250AA010

СТОЛ ГОЛОВКИ
БЛОКА ЦИЛИН-
ДРОВ

• Используется для замены направляющих
втулок клапанов.
• Используется для снятия и установки кла-
панных пружин.

18232AA000

СТЕНД ДВИГА-
ТЕЛЯ

Используется для разборки и сборки двигате-
ля

498497100

СТОПОР КО-
ЛЕНЧАТОГО
ВАЛА

Используется для снятия и установки махови-
ка и ведущего диска.

499057000

TORX PLUS

®

Используется для снятия и установки махови-
ка (с двойной массой) и ведущего диска.

ST18250AA010

ST18232AA000

ST-498497100

ST-499057000

ME(H6DO)-17

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

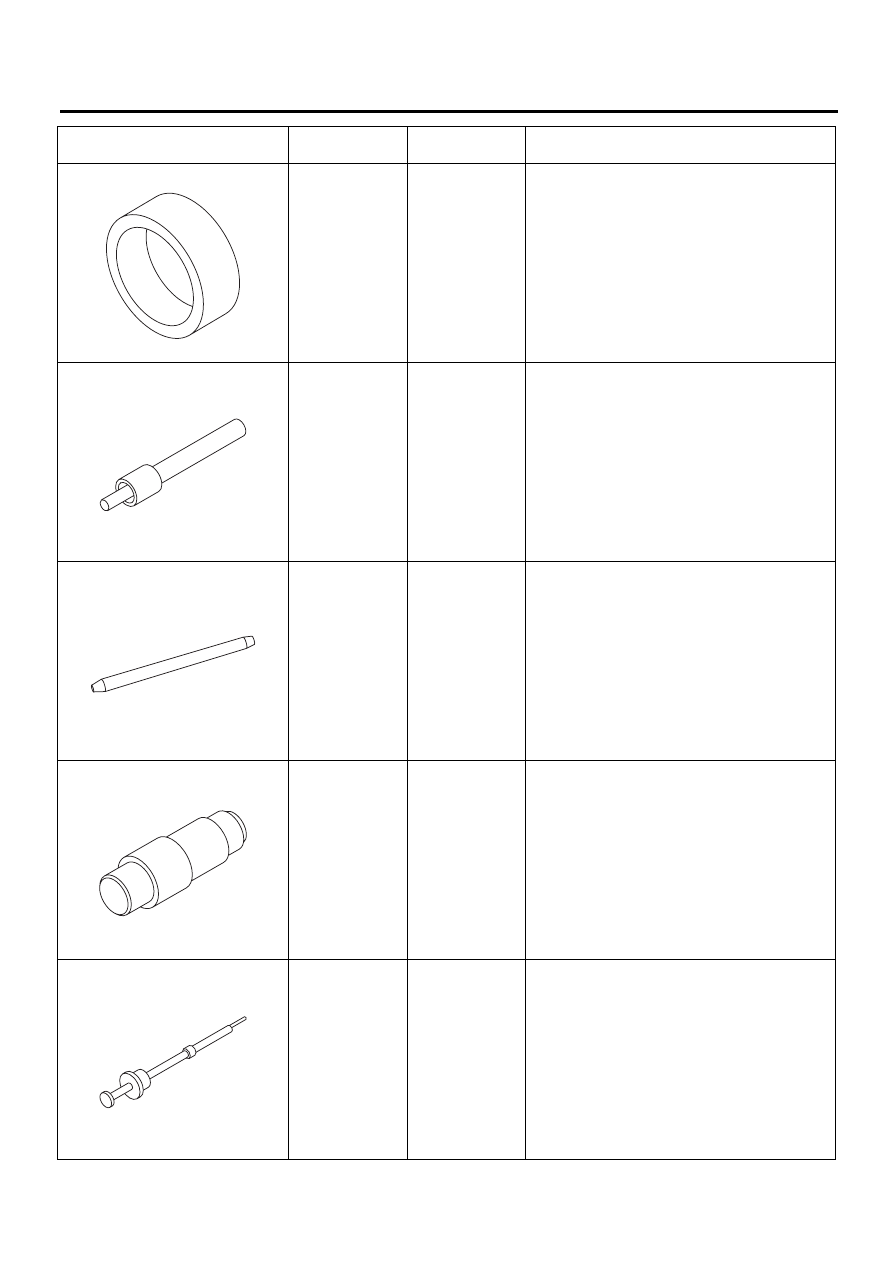

18254AA000

НАПРАВЛЯЮ-
ЩАЯ ПОРШНЯ

Используется для установки поршня в ци-
линдр.

499585500

НАПРАВЛЯЮ-
ЩАЯ ДЛЯ УСТА-
НОВКИ МАСЛО-
СЪЕМНЫХ
КОЛПАЧКОВ

Используется для запрессовки маслосъемных
колпачков направляющих втулок впускных и
выпускных клапанов.

18253AA000

НАПРАВЛЯЮ-
ЩАЯ ПОРШНЕ-
ВОГО ПАЛЬЦА

Используется для установки поршневого паль-
ца, поршня и шатуна.

18350AA000

ПРИСПОСОБ-
ЛЕНИЕ ДЛЯ
СНЯТИЯ И УС-
ТАНОВКИ
ВТУЛКИ ШАТУ-
НА

Используется для снятия и установки втулки
шатуна.

499097700

УЗЕЛ СЪЕМНИ-
КА ПОРШНЕВО-
ГО ПАЛЬЦА

Используется для снятия поршневого пальца.

ВНЕШНИЙ ВИД

НОМЕР ИНС-

ТРУМЕНТА

НАИМЕНОВА-

НИЕ

КОММЕНТАРИИ

ST18254AA000

ST-499585500

ST18253AA000

ST18350AA000

ST-499097700
