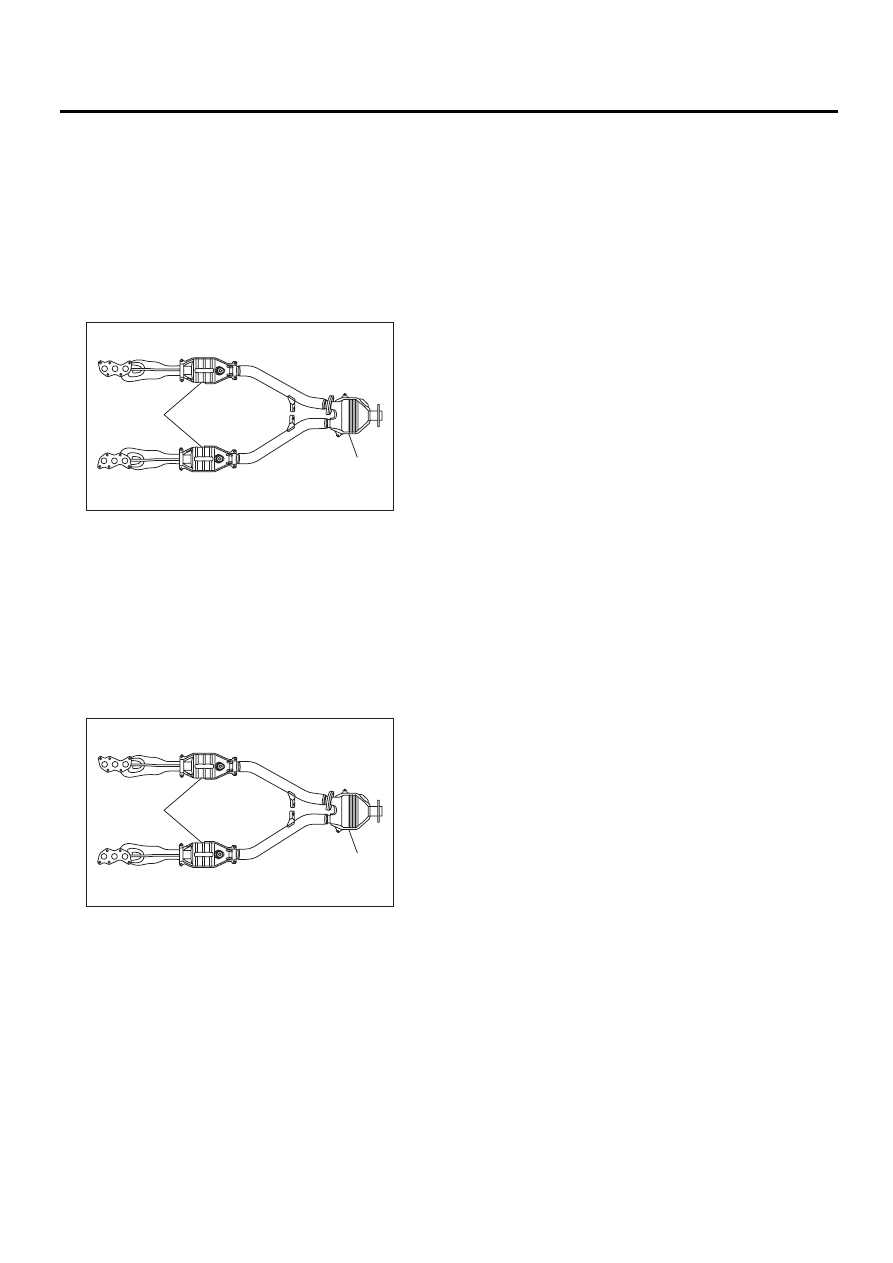

Задний каталитический нейтрализатор

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

3. Задний каталитический

нейтрализатор

A: СНЯТИЕ

Передний и задний каталитические нейтрали-
заторы интегрированы в переднюю выхлопную
трубу, за процедурой снятия обратитесь к раз-
делу “Передняя выхлопная труба”. <См.
EX(H6DO)-4, СНЯТИЕ, Передняя выхлопная
труба.>

B: УСТАНОВКА

Передний и задний каталитические нейтрали-
заторы интегрированы в переднюю выхлопную
трубу, за процедурой установки обратитесь к
разделу “Передняя выхлопная труба”. <См.
EX(H6DO)-5, УСТАНОВКА, Передняя выхлоп-
ная труба.>

C: ПРОВЕРКА

1) Проверьте соединения и сварные швы на
предмет утечки выхлопных газов.
2) Убедитесь в отсутствии отверстий или ржав-
чины.

(A) Передний каталитический нейтрализатор

(B) Задний каталитический нейтрализатор

(A) Передний каталитический нейтрализатор

(B) Задний каталитический нейтрализатор

EC-02018

(A)

(B)

EC-02018

(A)

(B)

EC(H6DO)-5

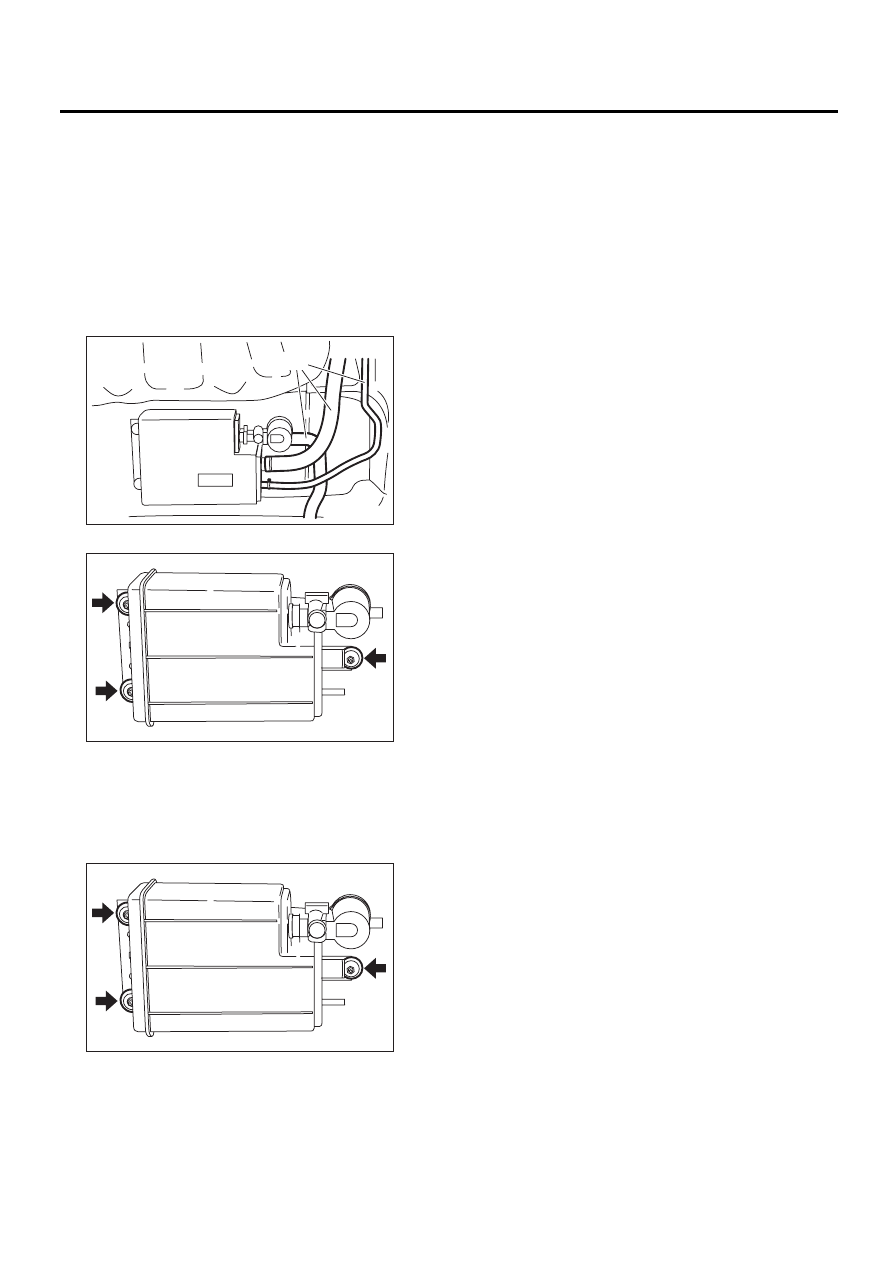

Адсорбер

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

4. Адсорбер

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулято-
ра.
3) Поднимите автомобиль на подъемнике.
4) Снимите узел задней подвески. <См. RS-17,
СНЯТИЕ, Задний подрамник.>
5) Отсоедините шланг отвода паров топлива
(A).

6) Снимите адсорбер с кузова.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

Момент затяжки:

8,0 Нм (0,82 кгс-м, 5,9 фунт-сила-фут)

C: ПРОВЕРКА

Убедитесь в отсутствии трещин или ослабле-
ния адсорбера и шлангов адсорбера.

EC-02221

(A)

EC-02222

EC-02222

EC(H6DO)-6

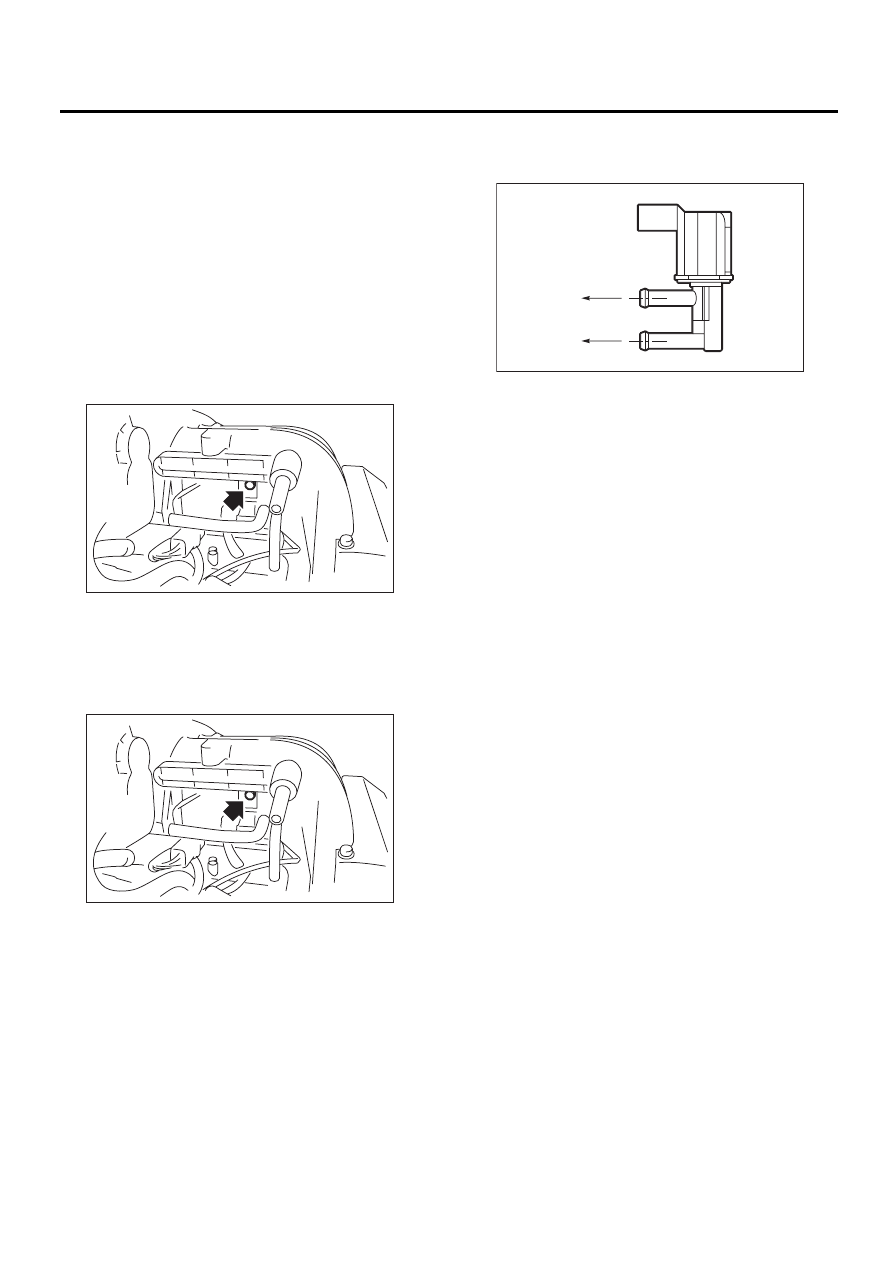

Электромагнитный клапан управления продувкой адсорбера

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

5. Электромагнитный клапан

управления продувкой
адсорбера

A: СНЯТИЕ

1) Снимите крышку коллектора.
2) Отсоедините провод массы от аккумулятора.
3) Снимите воздухозаборную камеру. <См.
IN(H6DO)-6, СНЯТИЕ, Воздухозаборная каме-
ра.>
4) Отсоедините разъем и шланги от электро-
магнитного клапана управления продувкой ад-
сорбера, затем снимите электромагнитный кла-
пан управления продувкой адсорбера.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

ПРИМЕЧАНИЕ:
Присоедините шланг отвода паров топлива,
как показано на рисунке.

C: ПРОВЕРКА

Убедитесь в отсутствии трещин или ослабле-
ния шлангов.

EC-02019

EC-02019

(A) К топливной трубке (магистраль отвода паров

топлива)

(B) К впускному коллектору

EC-02020

(B)

(A)

EC(H6DO)-7

Датчик уровня топлива

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

6. Датчик уровня топлива

A: СНЯТИЕ

Процедура снятия приведена в разделе “FU
(H6DO)”. <См. FU(H6DO)-44, СНЯТИЕ, Датчик
уровня топлива.>

B: УСТАНОВКА

Процедура установки приведена в разделе
“FU (H6DO)”. <См. FU(H6DO)-44, УСТАНОВКА,
Датчик уровня топлива.>
