Subaru B9 Tribeca (2007 год). Руководство - часть 30

FU(H6DO)-30

Задний датчик кислорода

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

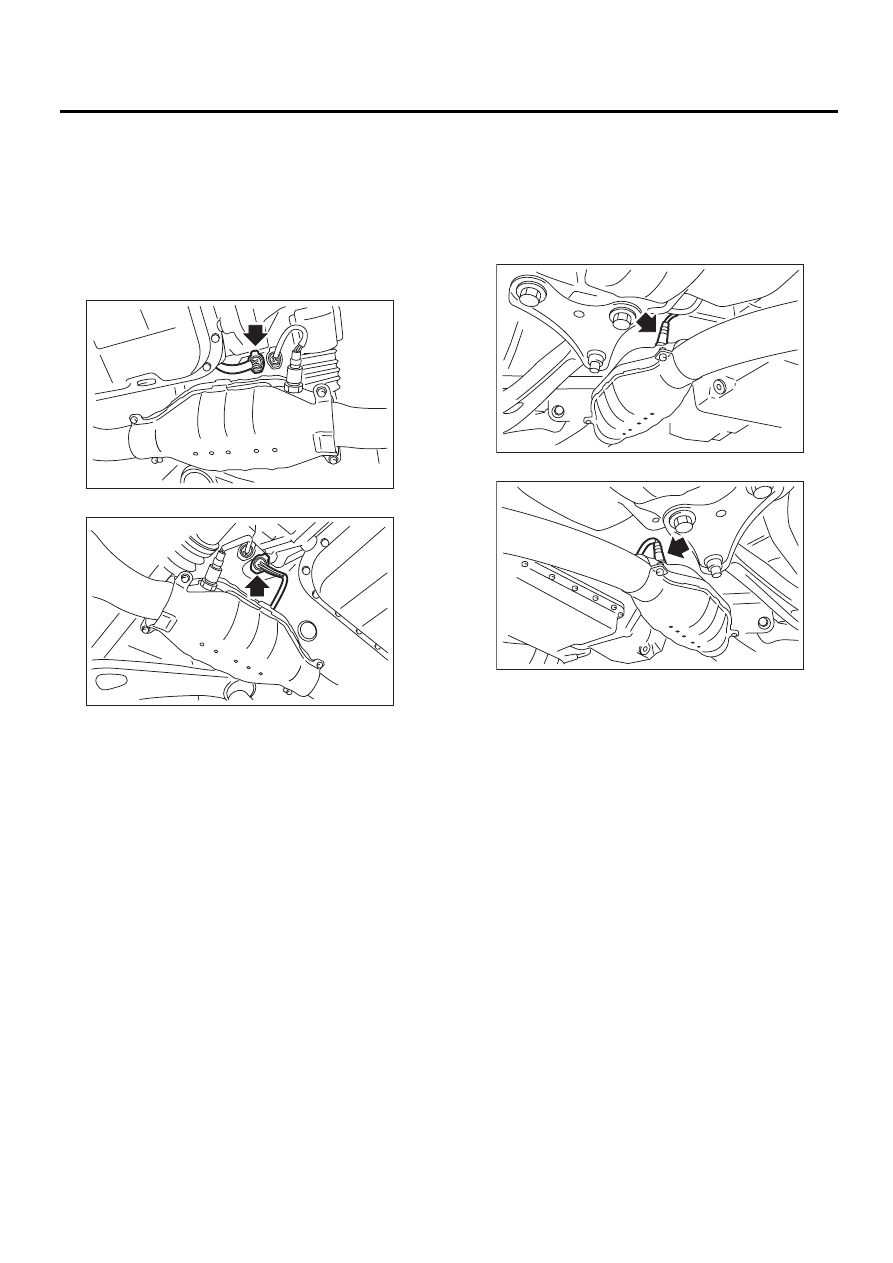

15.Задний датчик кислорода

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.
3) Поднимите автомобиль на подъемнике.
4) Отсоедините разъем от заднего датчика
кислорода.
• Левая сторона

• Правая сторона

5) Снимите зажим, удерживающий жгут про-
водки.
6) Нанесите аэрозольную смазку на резьбовую
часть заднего датчика кислорода и оставьте
его на минуту или более.

7) Снимите задний датчик кислорода.

ОСТОРОЖНО:
Перед снятием заднего датчика кислорода
необходимо дождаться остывания выхлоп-
ной трубы, в противном случае это может
повредить выхлопную трубу.
• Левая сторона

• Правая сторона

FU-02143

FU-02144

FU-02145

FU-02146

FU(H6DO)-31

Задний датчик кислорода

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

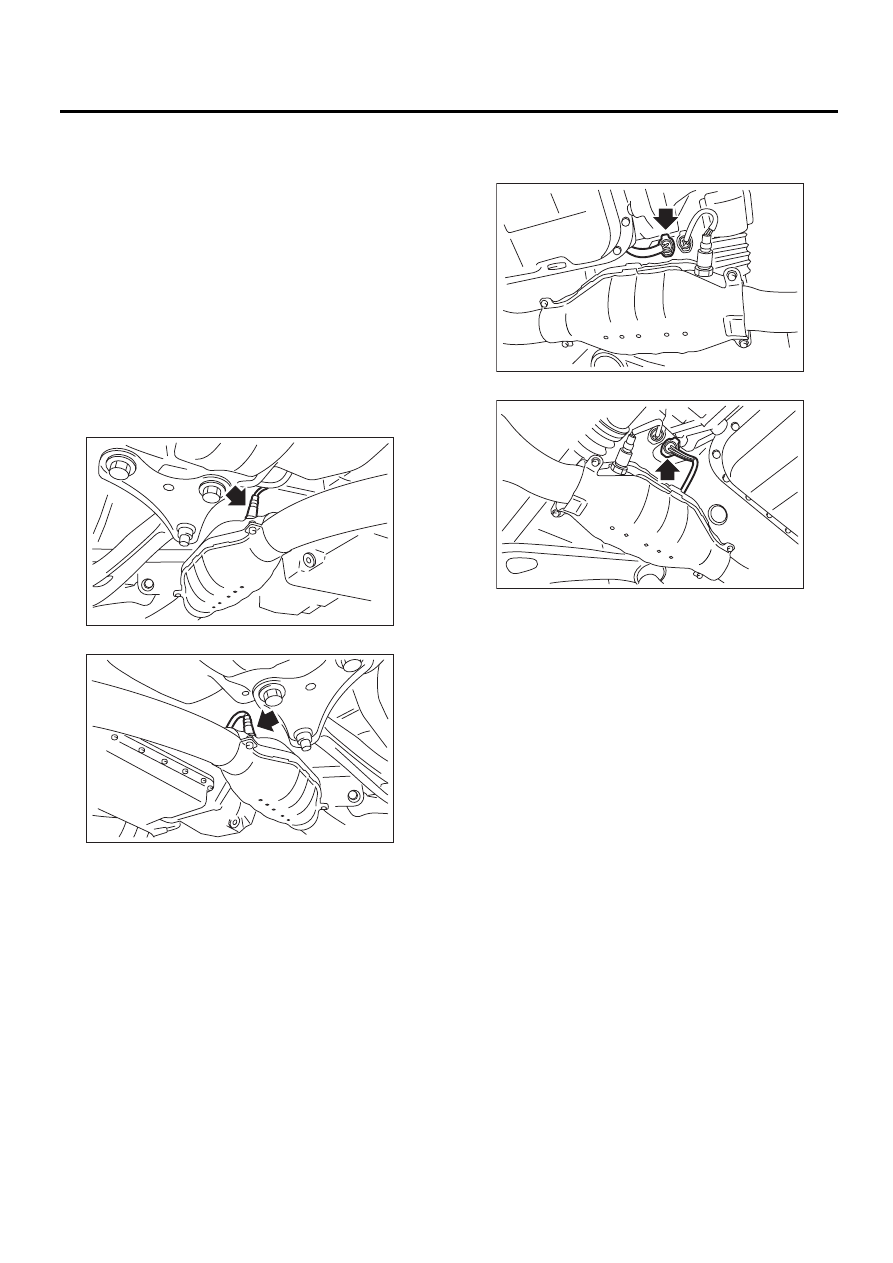

B: УСТАНОВКА

1) Перед установкой заднего датчика кислоро-
да нанесите слой противозадирного состава
только на его резьбовую часть, чтобы облег-
чить следующее снятие датчика.

Противозадирный состав:

NEVER-SEEZ NSN, JET LUBE SS-30 или экви-
валентный

ОСТОРОЖНО:
Никогда не наносите противозадирный со-
став на щиток заднего датчика кислорода.
2) Установите задний датчик кислорода.

Момент затяжки:

21 Нм (2,1 кгс-м, 15,2 фунт-сила-фут)

• Левая сторона

• Правая сторона

3) Закрепите жгут проводки зажимом.

4) Подключите разъем к заднему датчику кис-
лорода.
• Левая сторона

• Правая сторона

5) Опустите автомобиль.
6) Присоедините провод массы к аккумулятору.

FU-02145

FU-02146

FU-02143

FU-02144

FU(H6DO)-32

Блок управления двигателем (ECM)

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

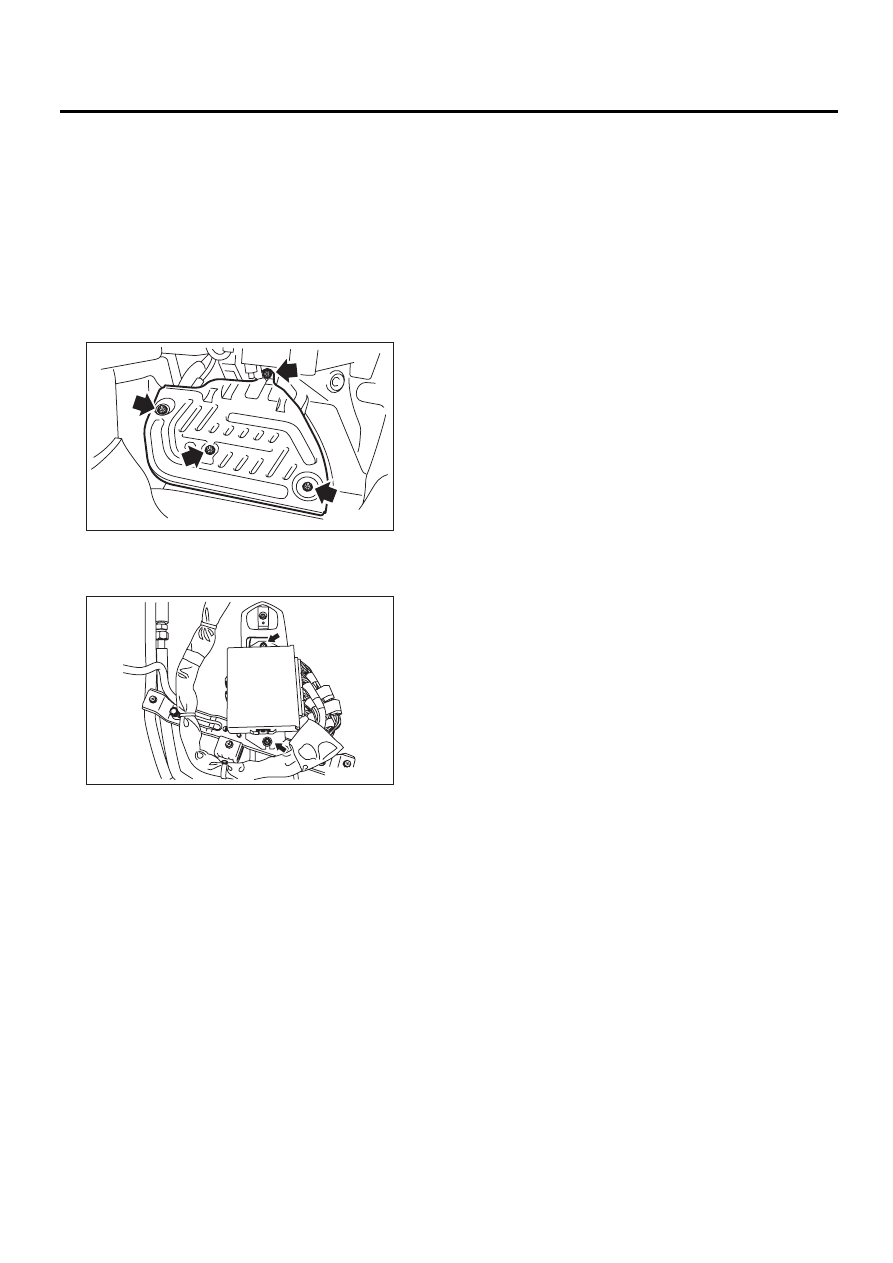

16.Блок управления

двигателем (ECM)

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите нижнюю часть отделки передней
стойки и нижнюю часть боковой панели консо-
ли со стороны пассажира.
3) Снимите напольный коврик переднего пас-
сажирского сиденья.
4) Снимите защитную крышку.

5) Отверните гайки, которые крепят ECM на
кронштейне.
6) Снимите зажим с кронштейна.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
• При замене ECM будьте внимательны, чтобы
не установить блок с другими параметрами и
избежать повреждений системы впрыска топ-
лива.
• При замене ECM необходимо зарегистриро-
вать систему иммобилайзера. Для этого необ-
ходимо приготовить все ключи зажигания и
идентификационные карты. Обратитесь к “РУ-
КОВОДСТВУ ПО ОБУЧЕНИЮ ИММОБИЛАЙ-
ЗЕРА”.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

FU-02090

FU-02682

FU(H6DO)-33

Главное реле

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

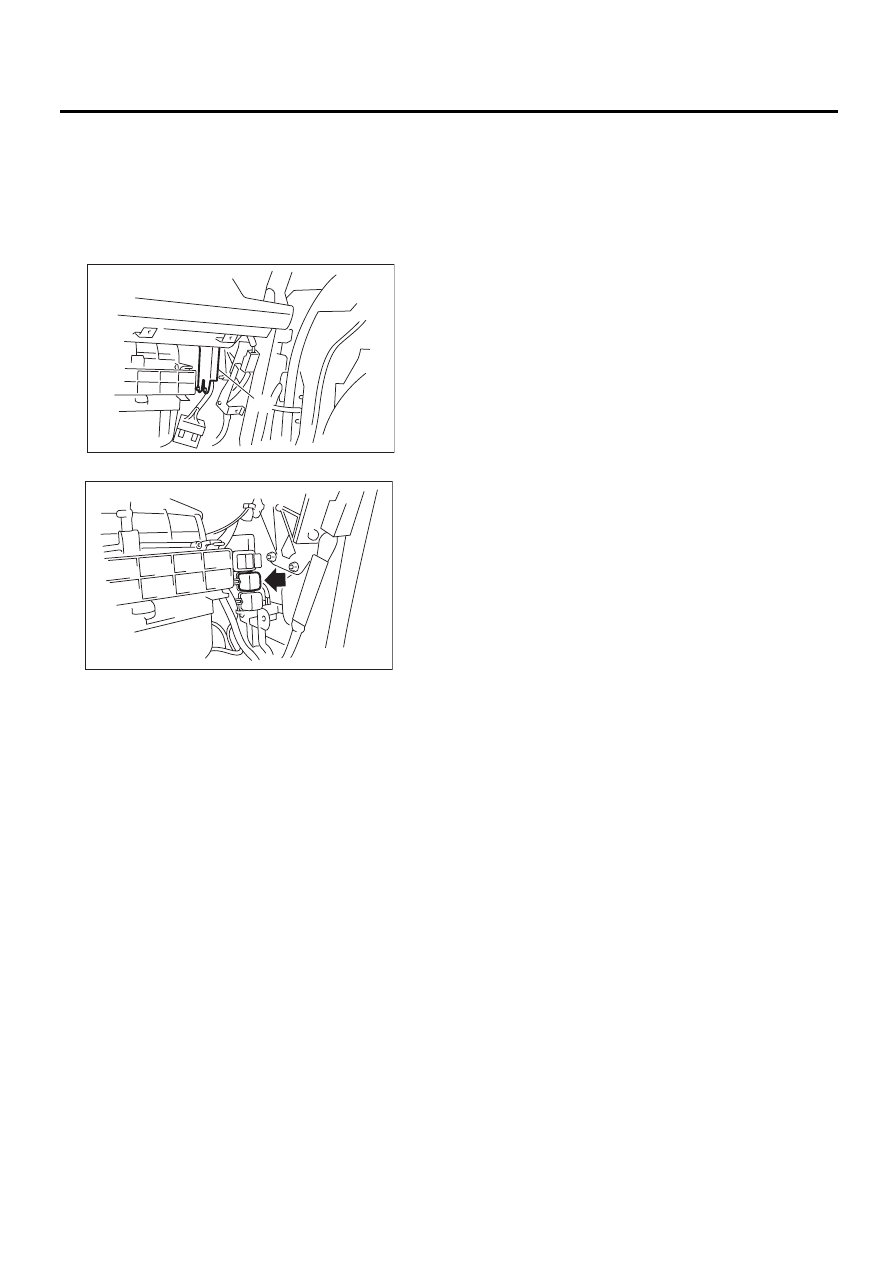

17.Главное реле

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите отделение для перчаток. <См. EI-37,
СНЯТИЕ, Отделение для перчаток.>
3) Снимите крышку проводки (А).

4) Снимите главное реле.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

FU-02092

(A)

FU-02406
