WI-412

Кабель двери

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

60.Кабель двери

A: РАСПОЛОЖЕНИЕ

1. МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

Разъем

Подключен к

№

Контакт

Цвет

Положение

№

Описание

D1

8

Черный

C-3

B30

Жгут проводов переборки (модели с системой дистанционного доступа)

D2

2

C-4



Динамик левой передней двери

D3

6

C-4



Электродвигатель электростеклоподъемника левой передней двери

D4

2

C-3



Высокочастотный динамик левой передней двери

D5

8

C-3



Узел левого наружного зеркала (без обогрева зеркала)

10

C-3



Узел левого наружного зеркала (с обогревом зеркала)

D7

16

C-4



Главный переключатель электростеклоподъемников

D8

6

C-4



Левый датчик состояния (Модели с системой дистанционного доступа)

D9

6

B-3



Правый датчик состояния (Модели с системой дистанционного доступа)

D11

8

Черный

C-1

B101 Жгут проводов переборки (модели с системой дистанционного доступа)

D12

2

C-2



Динамик правой передней двери

D13

6

B-2

 Электродвигатель

электростеклоподъемника правой передней двери

D14

2

Черный

B-2

 Высокочастотный

динамик правой передней двери (внутренний)

D15

8

B-2



Узел правого наружного зеркала (без обогрева зеркала)

10

B-2



Узел правого наружного зеркала (с обогревом зеркала)

D17

8

B-2



Вспомогательный переключатель электростеклоподъемника передней
двери

D18

2

B-3



Привод замка правой передней двери

D22

8

C-4

R10

Задний левый жгут проводов

D23

2

C-4



Динамик левой задней двери

D24

6

B-4



Электродвигатель электростеклоподъемника левой задней двери

D25

8

B-4



Вспомогательный переключатель электростеклоподъемника левой за-
дней двери

D26

2

B-5



Привод замка левой задней двери

D28

8

B-3

R13

Задний правый жгут проводов

D29

2

B-3



Динамик правой задней двери

D30

6

B-3



Электродвигатель электростеклоподъемника правой задней двери

D31

8

B-3



Вспомогательный переключатель электростеклоподъемника правой за-
дней двери

D32

2

B-3



Привод замка правой задней двери

D55

10

C-4



Левый генератор (модели с системой дистанционного доступа)

D56

6

C-4



Левая кнопка запирания/отпирания дверей и наружная антенна системы
дистанционного доступа

D65

10

Черный

B-3



Правый генератор (модели с системой дистанционного доступа)

D66

6

B-3



Правая кнопка запирания/отпирания дверей и наружная антенна систе-
мы дистанционного доступа

D72

2

C-4



Привод замка левой передней двери

D83

28

C-3

i76

Жгут проводов панели приборов

D84

25

B-2

i101

D102

3

C-4



Главный переключатель электростеклоподъемников

: Белого или естественного цвета

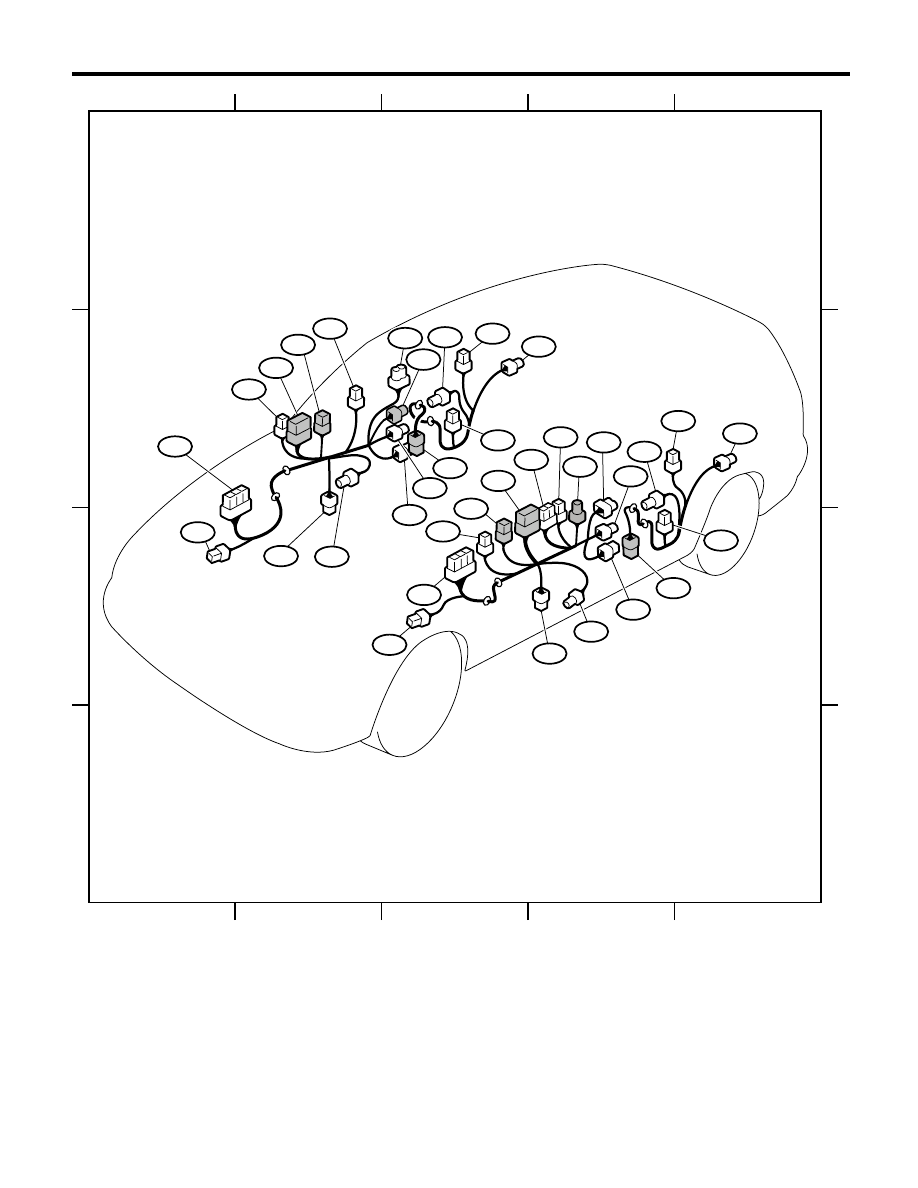

WI-413

Кабель двери

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

WI-17935

1

2

3

4

5

1

2

3

4

5

A

B

C

D

A

B

C

D

D14

D15

D15

D17

D11

D28

D18

D9

D13

D29

D83

D1

D84

D4

D5

D5

D7

D102

D56

D55

D72

D22

D8

D3

D2

D23

D24

D25

D26

D30

D66

D65

D31

D32

D12

*1

*1

*2

*2

*1 : БЕЗ ОБОГРЕВА ЗЕРКАЛ

*2  : С ОБОГРЕВОМ ЗЕРКАЛ

WI-414

Кабель двери

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

2. МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

Разъем

Подключен к

№

Контакт

Цвет

Положение

№

Описание

D1

8

Черный

C-1

B30 Жгут проводов переборки (модели с системой дистанционного доступа)

D2

2

B-2



Динамик правой передней двери

D3

6

B-2



Электродвигатель электростеклоподъемника правой передней двери

D4

2

B-2



Высокочастотный динамик правой передней двери (внутренний)

D5

8

B-2



Узел правого наружного зеркала (без обогрева зеркала)

10

B-2



Узел правого наружного зеркала (с обогревом зеркала)

D7

16

B-2



Главный переключатель электростеклоподъемников

D8

6

B-3



Правый датчик состояния (Модели с системой дистанционного доступа)

D9

6

C-4



Левый датчик состояния (Модели с системой дистанционного доступа)

D11

8

Черный

C-3

B101 Жгут проводов переборки (модели с системой дистанционного доступа)

D12

2

C-4



Динамик левой передней двери

D13

6

C-4



Электродвигатель электростеклоподъемника левой передней двери

D14

2

Черный

C-3



Высокочастотный динамик левой передней двери

D15

8

C-4



Узел левого наружного зеркала (без обогрева зеркала)

10

C-4



Узел левого наружного зеркала (с обогревом зеркала)

D17

8

C-4

 Вспомогательный

переключатель электростеклоподъемника передней двери

D18

2

C-4



Привод замка левой передней двери

D22

8

C-4

R10 Задний левый жгут проводов

D23

2

C-4



Динамик левой задней двери

D24

6

C-4



Электродвигатель электростеклоподъемника левой задней двери

D25

8

B-4



Вспомогательный переключатель электростеклоподъемника левой задней
двери

D26

2

B-5



Привод замка левой задней двери

D28

8

B-3

R13 Задний правый жгут проводов

D29

2

B-3



Динамик правой задней двери

D30

6

B-3

 Электродвигатель

электростеклоподъемника правой задней двери

D31

8

B-3



Вспомогательный переключатель электростеклоподъемника правой задней
двери

D32

2

B-3



Привод замка правой задней двери

D55

10

B-3



Правый генератор (модели с системой дистанционного доступа)

D56

6

B-3



Правая кнопка запирания/отпирания дверей и наружная антенна системы
дистанционного доступа

D65

10

Черный

C-4



Левый генератор (модели с системой дистанционного доступа)

D66

6

C-4



Левая кнопка запирания/отпирания дверей и наружная антенна системы дис-
танционного доступа

D72

2

B-3



Привод замка правой передней двери

D82

2

B-3



Выключатель замка двери (Модели с системой двойного замка)

D83

28

B-2

i76

Жгут проводов панели приборов

D84

25

C-3

i101

D102

3

B-2



Главный переключатель электростеклоподъемников

D120

6

B-3



Привод системы двойного замка правой передней двери (модели с системой
двойного замка)

D121

6

C-4



Привод системы двойного замка левой передней двери (модели с системой
двойного замка)

D122

6

B-3



Привод системы двойного замка правой задней двери (модели с системой
двойного замка)

D123

6

B-5



Привод системы двойного замка левой задней двери (модели с системой
двойного замка)

: Белого или естественного цвета

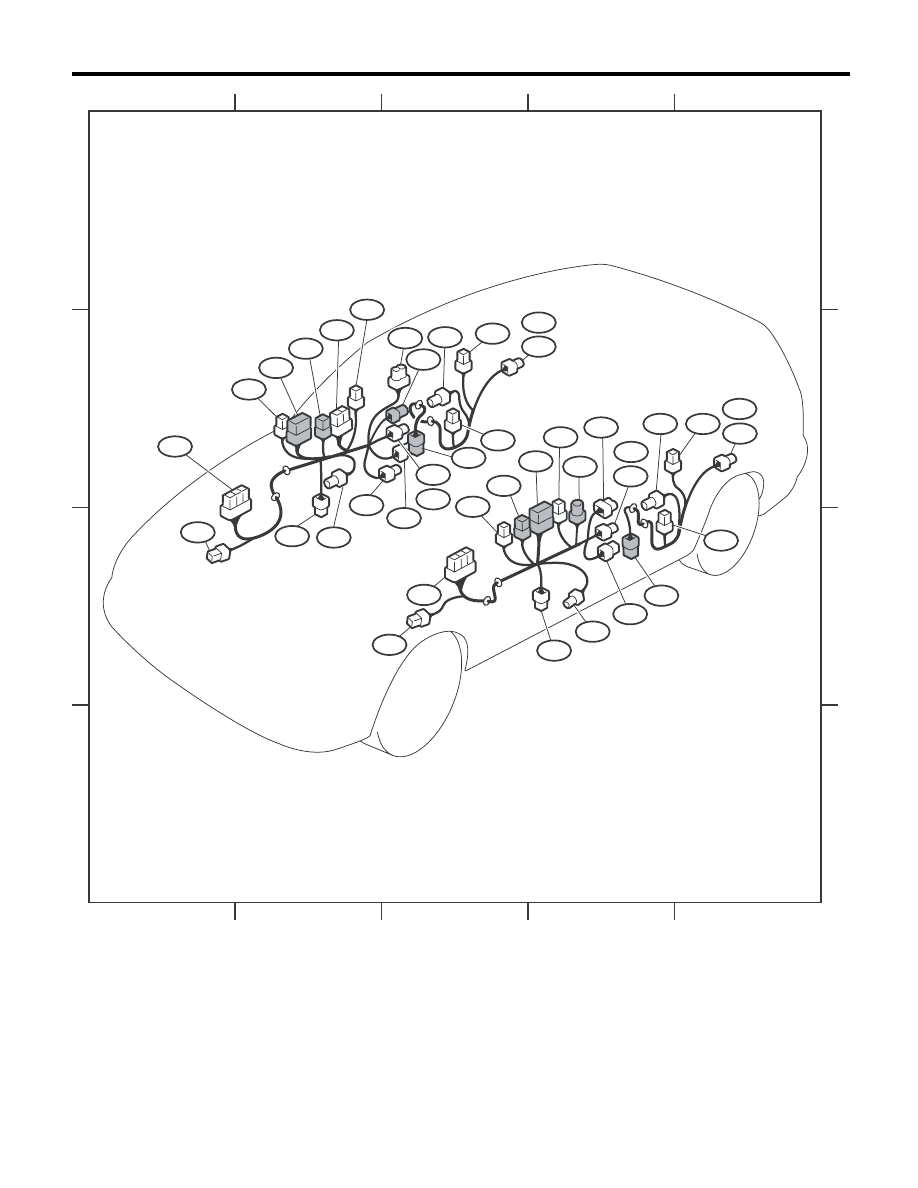

WI-415

Кабель двери

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

WI-18359

1

2

3

4

5

1

2

3

4

5

A

B

C

D

A

B

C

D

D4

D5

D102

D1

D28

D72

D82

D120

D8

D122

D3

D29

D84

D11

D83

D14

D15

D15

D17

D66

D65

D18

D22

D9

D13

D12

D23

D24

D25

D26

D30

D56

D55

D31

D32

D2

D7

D5

*3

*3

*4

*4

*1

*1

*1

*1

*2

*2

D123

D121

*2

*2

*1 : БЕЗ СИСТЕМЫ ДВОЙНОГО ЗАПИРАНИЯ

*2 : С СИСТЕМОЙ ДВОЙНОГО ЗАПИРАНИЯ

*3 : БЕЗ ОБОГРЕВА ЗЕРКАЛ

*4 : С ОБОГРЕВОМ ЗЕРКАЛ
