Жгут проводов двигателя и кабель трансмиссии
СИСТЕМА ЭЛЕКТРОПРОВОДКИ
57.Жгут проводов двигателя и кабель трансмиссии

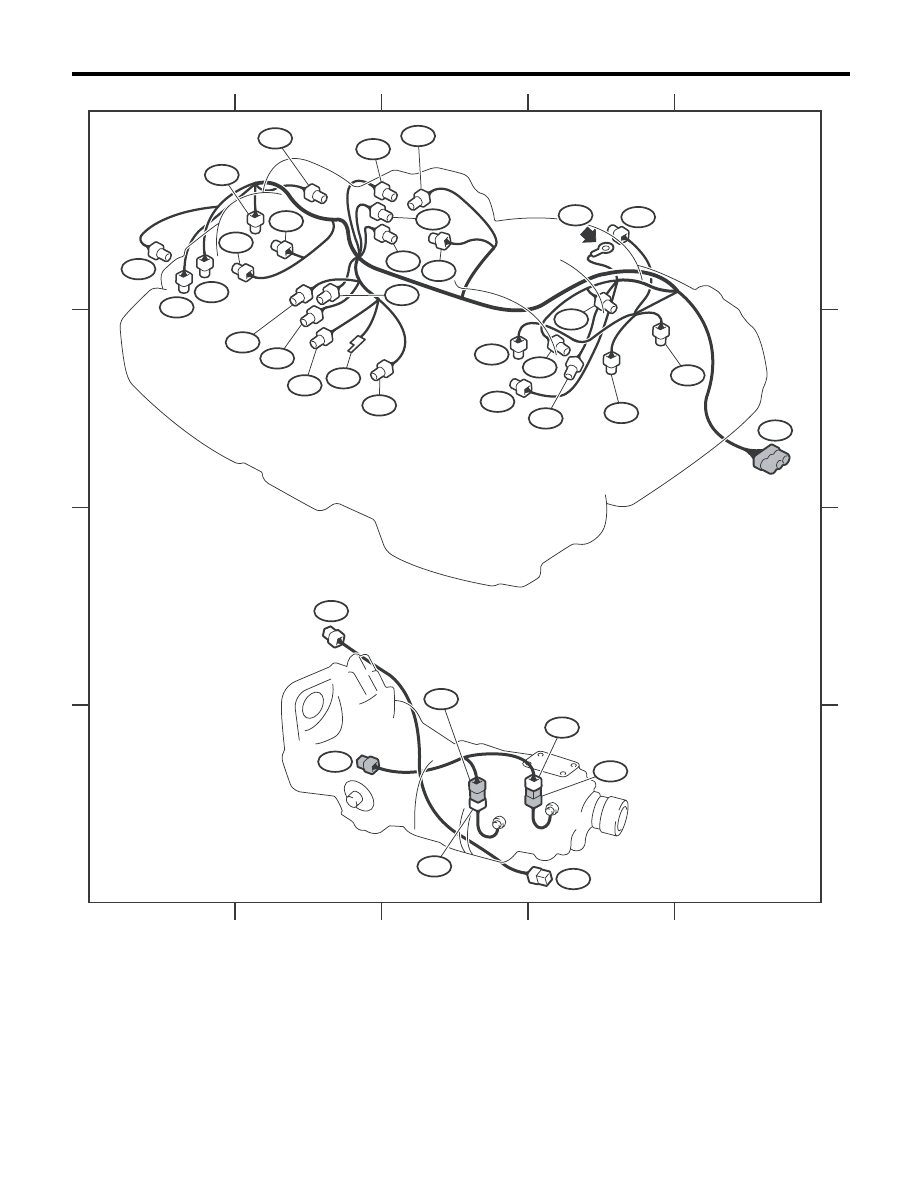

A: РАСПОЛОЖЕНИЕ

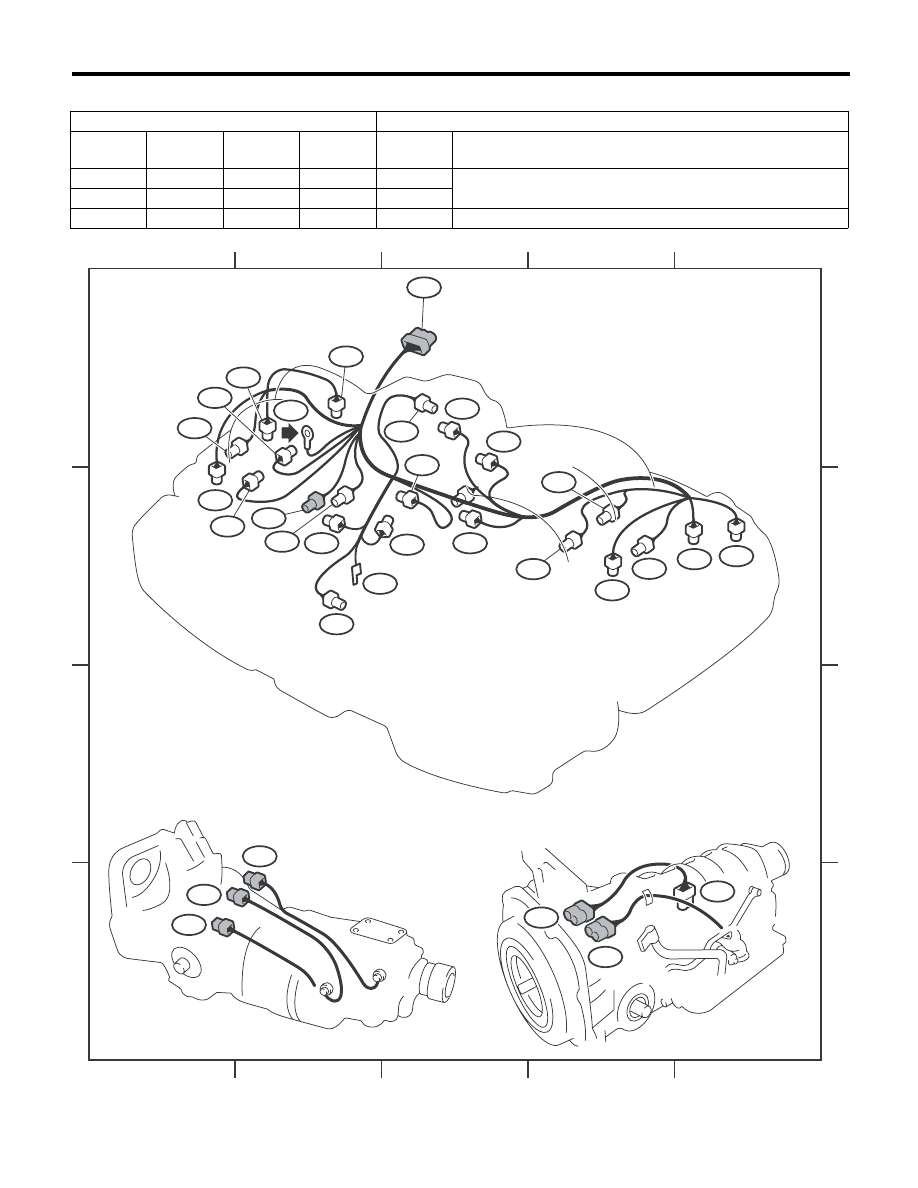

1. МОДЕЛЬ БЕЗ ТУРБОНАДДУВА ДВИГАТЕЛЯ
• Модель MT
Разъем
Подключен к
№
Контакт
Цвет
Положе-
ние
№
Описание
E2
54
Черный
A-3
B21
Жгут проводов переборки
E4
2
Черный
B-3
Электромагнитный
клапан управления продувкой адсорбера
E5
2
Светло-
серый
B-1
Топливный инжектор №1
E6
2
Светло-
серый
A-2
Топливный инжектор №3
E8
2
Черный
B-2
Датчик температуры охлаждающей жидкости двигателя
E10
2
Светло-
серый
B-2
Датчик угла поворота коленчатого вала
E11
1
—
B-2
Датчик давления масла
E14
2
Серый
B-3
Датчик
детонации
E16
2
Светло-
серый
B-4
Топливный инжектор №2
E17
2
Светло-
серый
B-5
Топливный инжектор №4
E18
6
Темно-се-
рый
B-3
Клапан рециркуляции выхлопных газов
E19
1
B-2
Датчик давления масла усилителя рулевого управления
E21
3
Черный
A-3
Датчик абсолютного давления во впускном коллекторе
E22
4
Темно-се-
рый
B-2
Задний датчик кислорода
E23
6
Черный
B-2
Передний датчик кислорода (качества топливно-воздушной
смеси)
E31
3
B-2
Катушка
зажигания
№1
E32
3
B-4
Катушка
зажигания
№2
E33
3
Черный
A-2
Катушка
зажигания
№3
E34
3
Черный
B-4
Катушка
зажигания
№4
E35
3
Серый
B-5
Левый датчик положения распределительного вала
E36
3
Серый
A-2
Правый датчик положения распределительного вала
E37
2
Синий
B-4
Левый
электромагнитный клапан управления потоком масла
E38
2
Синий
A-2
Правый электромагнитный клапан управления потоком масла
E57
6
Черный
A-3
Блок электронной дроссельной заслонки
: Белого или естественного цвета
Разъем
Подключен к
№
Контакт
Цвет
Положе-
ние
№
Описание
T1
2
Серый
D-1
B24
Жгут проводов переборки
T2
2
Коричне-
вый
D-2
B25
T8
2
Черный
D-1
B29
