KPS(diag)-72

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

V: КДН B2203 СБОЙ В ЦЕПИ ЭЛЕКТРОПИТАНИЯ ИММОБИЛАЙЗЕРА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Разрыв или короткое замыкание в цепи электропитания выключателя зажигания двигателя.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Двигатель не запускается.
• Функция системы дистанционного доступа не работает.

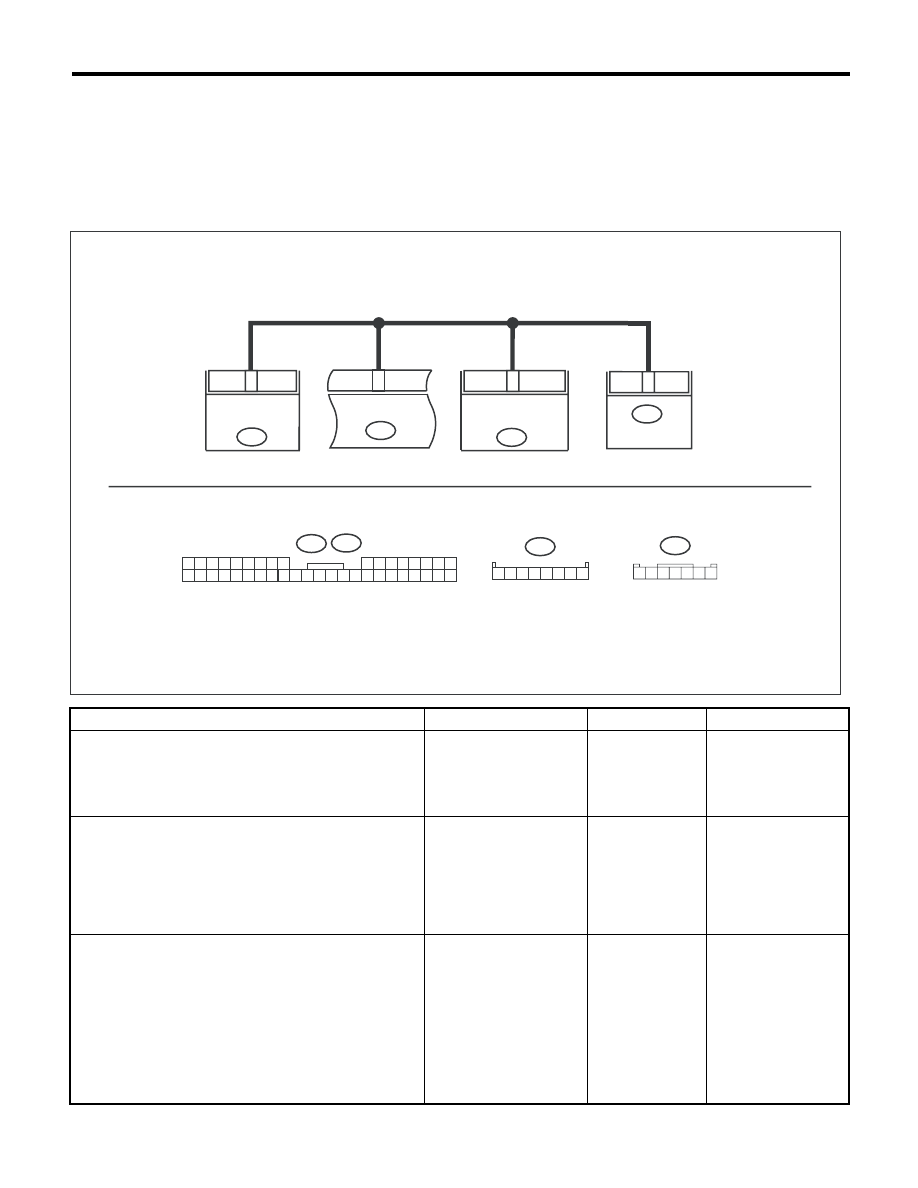

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Измерьте напряжение между клеммами кноп-
ки запуска/остановки двигателя при помощи
тестера.

Разъемы и клеммы

(B423) № 14 (+) — Масса кузова (–):

Составляет ли величина на-
пряжения 4,5 — 5,5 В?

Переходите к шагу 2. Устраните раз-

рыв цепи в жгуте
проводов или за-
мените его на но-
вый.

СЧИТЫВАНИЕ КДН.
Проверьте проводимость в цепи между разъ-
емом кнопки запуска/остановки двигателя и
массой кузова при помощи тестера.

Разъемы и клеммы

(B423) № 8 — Масса кузова:

Проводимость есть?

Замените кнопку за-
пуска/остановки дви-
гателя. <См. SL-86,
СНЯТИЕ, Кнопка за-
пуска/остановки дви-
гателя.>

Переходите к ша-
гу 3.

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Удалите КДН с экрана при помощи Subaru
Select Monitor.
2) Повторно считайте КДН.

Отображается ли на дисплее
какой-либо КДН?

Замените блок уп-
равления сличени-
ем. <См. SL-82, СНЯ-
ТИЕ, Блок управле-
ния сличением.>

Система исправ-
на.

SL-00654

B423

B421

3 4

1 2

8 9

31 32

23 24 25 26 27 28

5 6 7

12 13

10 11

33 34 35 36 37 38 39 40

14 15 16

B423

4 5 6 7

8 9 10 11 12 13 14

1 2 3

КНОПКА

ЗАПУСКА/ОСТАНОВКИ

ДВИГАТЕЛЯ

(АНТЕННА

ИММОБИЛАЙЗЕРА)

БЛОК СРАВНЕНИЯ

КОДОВ

KPS(diag)-73

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

W: КДН B2202 НЕИСПРАВНОСТЬ АНТЕННОЙ КАТУШКИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Разрыв цепи или короткое замыкание в антенной катушке иммобилайзера.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Если батарея ключа дистанционного доступа разрядилась, то запуск двигателя невозможен даже
в том случае, если поднести ключ дистанционного доступа к кнопке запуска/остановки двигателя.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

SL-00654

B423

B421

3 4

1 2

8 9

31 32

23 24 25 26 27 28

5 6 7

12 13

10 11

33 34 35 36 37 38 39 40

14 15 16

B423

4 5 6 7

8 9 10 11 12 13 14

1 2 3

КНОПКА

ЗАПУСКА/ОСТАНОВКИ

ДВИГАТЕЛЯ

(АНТЕННА

ИММОБИЛАЙЗЕРА)

БЛОК СРАВНЕНИЯ

КОДОВ

KPS(diag)-74

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА КЛЮЧА ДИСТАНЦИОННОГО ДОСТУ-
ПА.
Убедитесь в том, что двигатель запускается всеми
зарегистрированными ключами дистанционного до-
ступа.

Выявлен ли какой-
либо ключ дистан-
ционного доступа, с
помощью которого
запуск двигателя не
осуществляется?

Замените ключ дистан-
ционного доступа, с по-
мощью которого запуск
двигателя не осущест-
вляется, после чего вы-
полните процедуру ре-
гистрации ключа дис-
танционного доступа.

Переходите к шагу
2.

ПРОВЕРКА НАСТРОЕК БЛОКА.
1) Выполните процедуру очистки памяти при помо-
щи Subaru Select Monitor.
2) Выберите пункт «Immobilizer amp» (усилитель
иммобилайзера) в настройках функций блока уп-
равления сличением (настройки блока).
3) Поднесите ключ дистанционного доступа к
кнопке запуска/остановки двигателя.

Подается ли звуко-
вой сигнал, когда
ключ дистанционно-
го доступа поднесен
к кнопке запуска/
остановки двигате-
ля.

Система исправна.

Переходите к шагу
3.

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините блок управления сличением и
разъем кнопки запуска/остановки двигателя.
2) Проверьте проводимость в цепи между блоком
управления сличением и разъемом кнопки запуска/
остановки двигателя при помощи тестера.

Разъемы и клеммы

(B421) № 8 — (B423) № 9:
(B421) № 9 — (B423) № 10:
(B421) № 30 — (B423) № 14:
(B421) № 40 — (B423) № 8:

Проводимость
есть?

Переходите к шагу 4.

Устраните разрыв
цепи в жгуте про-
водов или замени-
те его на новый.

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Проверьте проводимость в цепи между разъемом
блока управления сличением и массой кузова при
помощи тестера.

Проводимость
есть?

Устраните короткое за-
мыкание в жгуте прово-
дов или замените его на
новый.

Переходите к шагу
5.

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СЛИЧЕНИЕМ.
1) Подсоедините разъем блока управления сличе-
нием.
2) Проверьте проводимость в цепи между кнопкой
запуска/остановки двигателя и массой кузова при
помощи тестера.

Разъемы и клеммы

(B423) № 8 — Масса кузова:

Проводимость
есть?

Переходите к шагу 6.

Замените блок уп-
равления сличени-
ем. <См. SL-82,
СНЯТИЕ, Блок уп-
равления сличени-
ем.>

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СЛИЧЕНИЕМ.
Измерьте напряжение в цепи между кнопкой запус-
ка/остановки двигателя и массой кузова при помо-
щи тестера.

Разъемы и клеммы

(B423) № 14 (+) — Масса кузова (–):

Составляет ли ве-
личина напряжения
4,5 — 5,5 В?

Переходите к шагу 7.

Замените блок уп-
равления сличени-
ем. <См. SL-82,
СНЯТИЕ, Блок уп-
равления сличени-
ем.>

СЧИТЫВАНИЕ КДН.
1) Замените кнопку запуска/остановки двигателя.
2) Проведите очистку памяти при помощи Subaru
Select Monitor.
3) Повторно считайте КДН.

Отображаются ли
какие-либо КДН на
дисплее?

Замените блок управ-
ления сличением. <См.
SL-82, СНЯТИЕ, Блок
управления сличени-
ем.>

Система исправна.

KPS(diag)-75

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

X: КДН B2201 СБОЙ СВЯЗИ ВНУТРИ СЕТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Сбой связи между блоком управления электропитанием и блоком управления сличением.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Двигатель не запускается.
• Включение электропитания вспомогательного оборудования и зажигания невозможно.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

СЧИТЫВАНИЕ КДН.
1) Отсоедините разъем блока идентификатора
кода.
2) Подсоедините Subaru Select Monitor и считайте
КДН.

Отображается ли на
дисплее КДН “B2201”?

Переходите к ша-
гу 2.

Замените блок иден-
тификатора кода.
<См. SL-84, СНЯТИЕ,
Блок идентификато-
ра кода.>

СЧИТЫВАНИЕ КДН.
1) Подсоедините разъем блока идентификатора
кода и отсоедините разъем блока управления за-
мком блокировки рулевой колонки.
2) Подсоедините Subaru Select Monitor и считайте
КДН.

Отображается ли на
дисплее КДН “B2201”?

Переходите к ша-
гу 3.

Замените блок управ-
ления замком блоки-
ровки рулевой колон-
ки. <См. SL-85, СНЯ-
ТИЕ, Блок управления
замком блокировки
рулевой колонки.>

СЧИТЫВАНИЕ КДН.
1) Подсоедините разъем блока управления за-
мком блокировки рулевой колонки и отсоедините
разъем блока управления электропитанием.

ПРИМЕЧАНИЕ:
После отсоединения разъема блока управления
электропитанием возможен вывод на экран дисп-
лея других КДН.
2) Подсоедините Subaru Select Monitor и считайте
КДН.

Отображается ли на
дисплее КДН B2201 или
B2217?

Переходите к ша-
гу 4.

Замените блок управ-
ления электропитани-
ем. <См. SL-81, СНЯ-
ТИЕ, Блок управле-
ния
электропитанием.>

SL-00648

B420

B424

B422

B420

3 4

1 2

8 9

10 11 12 13 14 15 16 17

18 19 20 21 22 23 24

5 6 7

25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

B424

1 2 3 4 5 6 7

B422

2 3 4 5

6 7 8

B421

БЛОК УПРАВЛЕНИЯ
ЭЛЕКТРОПИТАНИЕМ

БЛОК УПРАВЛЕНИЯ

БЛОКИРОВКОЙ

РУЛЕВОЙ КОЛОНКИ

БЛОК

РЕГИСТРАЦИОННОГО

КОДА

БЛОК СРАВНЕНИЯ

КОДОВ
