Subaru Impreza (2008 год). Руководство - часть 810

KPS(diag)-40

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

C: КДН B2101 НЕИСПРАВНОСТЬ ЦЕПИ ЗАЩИТЫ ОТ ВЛАГИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправность цепи защиты от влаги блока управления электропитанием
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Электропитание не включается или не работает система дистанционного доступа.
• Выключатель зажигания может поворачиваться в положение ON, но поворачивается в положе-
ние OFF.
• Двигатель не запускается.

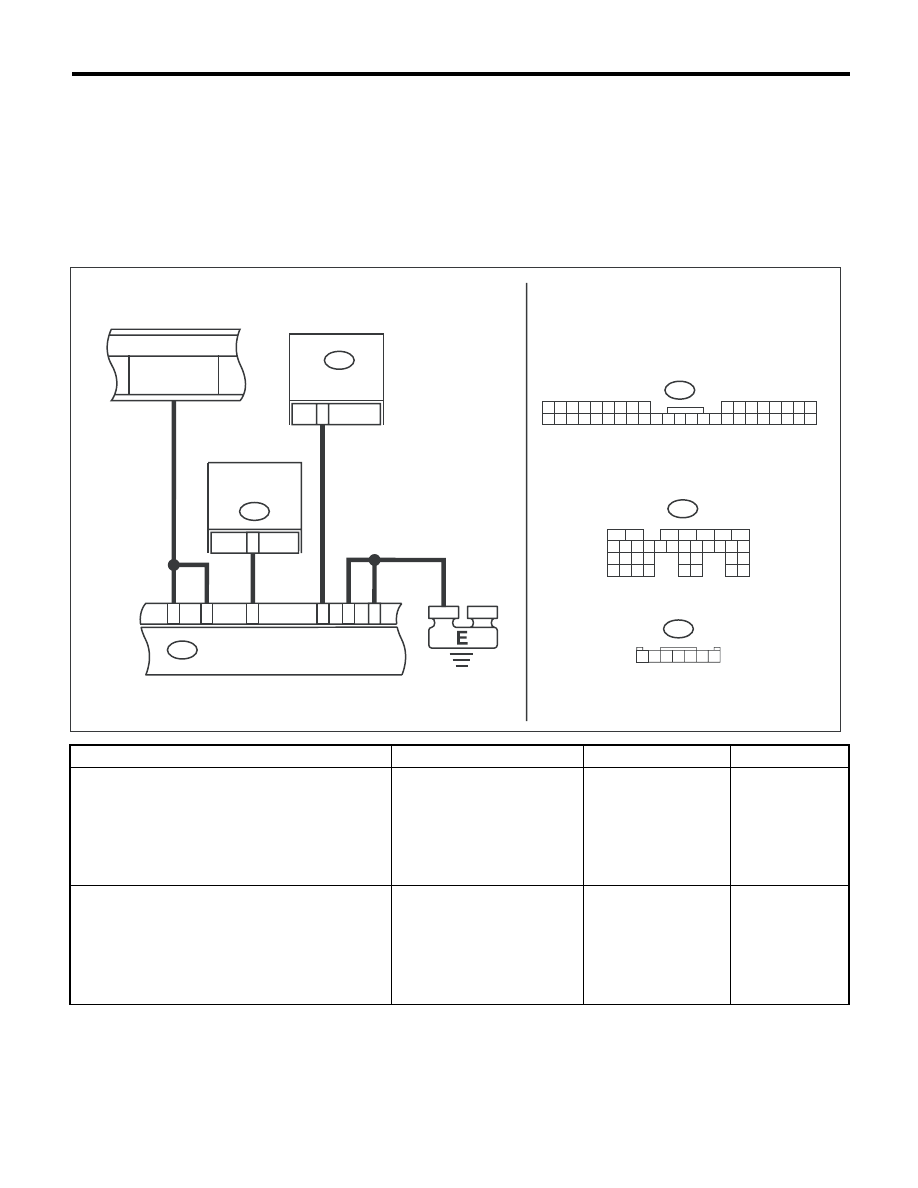

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЖГУТА ПРОВОДОВ И БЛОКА
УПРАВЛЕНИЯ
1) Отсоедините разъем (B420) блока управ-
ления электропитанием.
2) Убедитесь в том, что в блоке управления
электропитания и разъеме отсутствует влага.

Выявлена ли влага в месте
подсоединения блока управ-
ления электропитанием, а
также в разъемах, жгуте
проводов или блоке управ-
ления электропитанием?

Устраните причину по-
падания влаги и заме-
ните блок управления
электропитанием.
<См. SL-81, СНЯТИЕ,
Блок управления
электропитанием.>

Переходите к ша-
гу 2.

2

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Измерьте сопротивление между клеммой
разъема блока управления электропитанием
и массой кузова.

Разъемы и клеммы

(B420) № 6 — Масса кузова:
(B420) № 40 — Масса кузова:

Составляет ли величина со-
противления менее 10 Ом?

Замените блок управ-
ления электропитани-
ем. <См. SL-81, СНЯ-
ТИЕ, Блок управления
электропитанием.>

Устраните раз-
рыв цепи в жгуте
проводов или за-
мените жгут про-
водов.

SL-00836

B420

26

6

40

B424

4

12

33

B420

3 4

1 2

8 9

10 11 12 13 14 15 16 17

18 19 20 21 22 23 24

5 6 7

25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

B424

2 3 4 5 6 7

1

39

ECM

B21

B: B135

7

8

2

1

9

4

5

6

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17 18 19

20 21

29 30 31

32 33

34 35

B: B135

К ЦЕПИ ЭЛЕКТРОПИТАНИЯ

FB-18

ПРЕДОХРАНИТЕЛЬ

F/B № 7

(B)

БЛОК УПРАВЛЕНИЯ

БЛОКИРОВКОЙ

РУЛЕВОЙ КОЛОНКИ

БЛОК УПРАВЛЕНИЯ ЭЛЕКТРОПИТАНИЕМ

KPS(diag)-41

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

D: КДН B2102 НЕИСПРАВНОСТЬ РЕЛЕ ВСПОМОГАТЕЛЬНОГО

ОБОРУДОВАНИЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Ненормативная величина входного сигнала отсечки реле электропитания вспомогательного обору-
дования в блоке управления электропитанием.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Во время запуска двигателя отсечка электропитания вспомогательного оборудования не осу-
ществляется.
• Слабое вращение стартера.

ОСТОРОЖНО:
После замены блока управления электропитанием на новый и подсоединения клеммы массы
аккумулятора, в цепь зажигания будет подаваться напряжение. Кроме того, если аккумуля-
тор отсоединялся, то произойдет возврат в режим, установленный до отсечки электропита-
ния от аккумулятора.

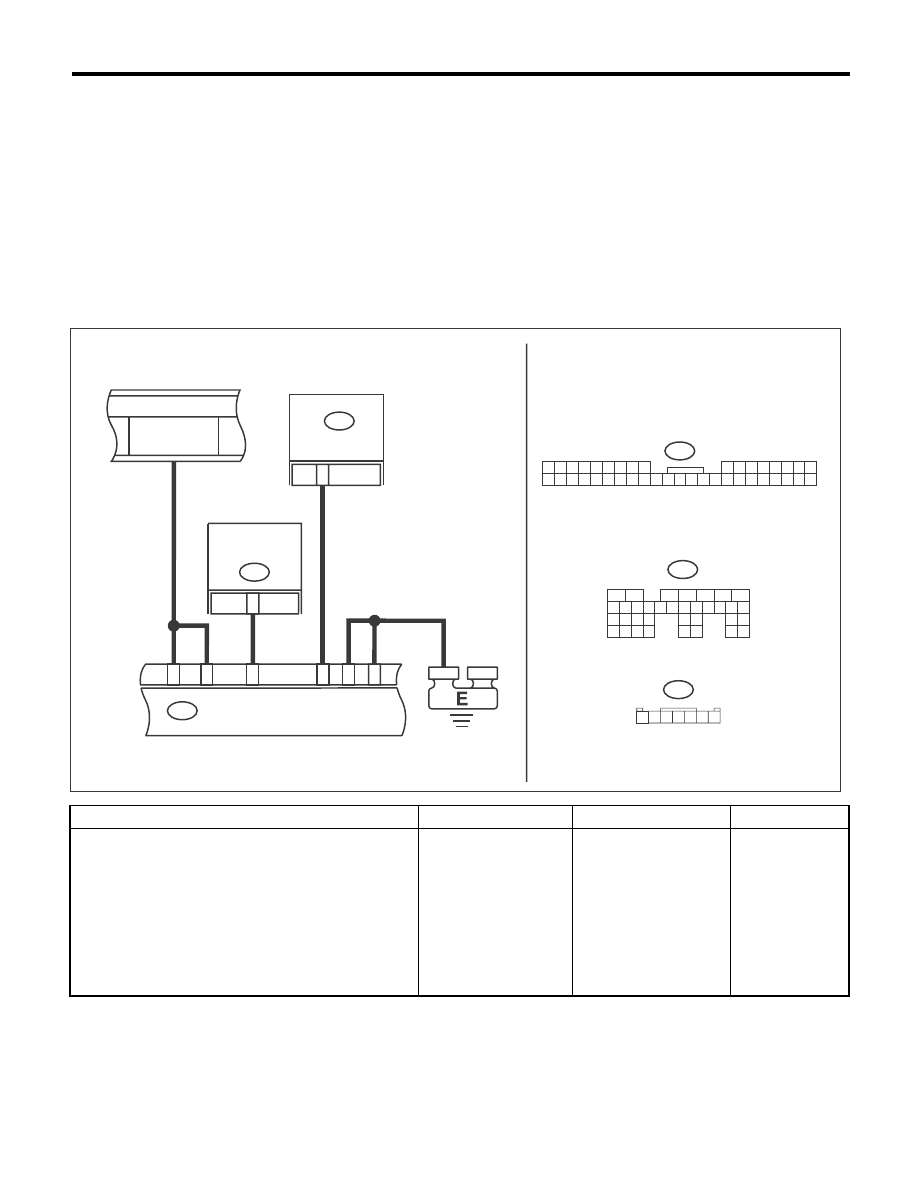

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

SL-00837

31

B420

B34

B135

B420

1 2 3 4 5 6 7 8  9

21 22 23 24 25 26 27 28 29 30 31 32 33 34

10 11 12 13 14 15 16 17

18 19 20

35 36 37 38 39 40

B135

5

6

7

2

1

3

4

29

10 11 12 13 14 15

25

24

16

30

9

8

17 18 19

20
28

21 22 23

32

31

26 27

33

34 35

ECM

6

40

B:

B:

БЛОК УПРАВЛЕНИЯ
ЭЛЕКТРОПИТАНИЕМ

KPS(diag)-42

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем (B420) блока управления
электропитанием.
2) Проверьте проводимость в цепи между клем-
мой блока управления электропитанием и массой
кузова при помощи тестера.

Разъемы и клеммы

(B420) № 6 — Масса кузова:
(B420) № 40 — Масса кузова:

Есть ли проводимость в жгу-
те проводов?

Переходите к ша-
гу 2.

Устраните раз-
рыв цепи в жгуте
проводов или за-
мените его на но-
вый.

2

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъема (B135) от блока управ-
ления двигателем.
2) Проверьте проводимость в цепи между бло-
ком управления электропитанием и блоком уп-
равления двигателем при помощи тестера.

Разъемы и клеммы

(B420) № 31 — (B135) № 34:

Проводимость есть?

Переходите к ша-
гу 3.

Устраните раз-
рыв цепи в жгуте
проводов.

3

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Проверьте проводимость в цепи между разъемом
блока управления электропитанием и массой ку-
зова при помощи тестера.

Разъемы и клеммы

(B420) № 31 — Масса кузова:

Проводимость есть?

Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.

Переходите к ша-
гу 4.

4

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ ЭЛЕКТРО-
ПИТАНИЕМ.
1) Подсоедините отсоединенные разъемы.
2) При нажатой кнопке запуска/остановки двига-
теля и педали тормоза, а также при рычаге селек-
тора в положении "P", измерьте напряжение меж-
ду клеммой блока управления электропитанием и
массой кузова при помощи тестера.

Разъемы и клеммы

(B420) № 31 (+) — Масса кузова (–):

Изменилось ли напряжение с
величины
 +B-2 В или более до величи-
ны менее
1 В?

Замените блок уп-
равления элект-
ропитанием. <См.
SL-81, СНЯТИЕ,
Блок управления
электропитани-
ем.>

Замените блок
управления дви-
гателем. <См.
FU(H4DOTC)-44,
СНЯТИЕ, Блок
управления дви-
гателем (ECM).>

KPS(diag)-43

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

E: КДН B2103 НЕИСПРАВНОСТЬ ЦЕПИ ВЫКЛЮЧАТЕЛЯ СТОП-СИГНАЛОВ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Разрыв цепи или короткое замыкание цепи запроса на запуск двигателя блока управления элект-
ропитанием.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Двигатель не запускается.

ОСТОРОЖНО:
После замены блока управления электропитанием на новый и подсоединения клеммы массы
аккумулятора, в цепь зажигания будет подаваться напряжение. Кроме того, если аккумуля-
тор отсоединялся, то произойдет возврат в режим, установленный до отсечки электропита-
ния от аккумулятора.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Проверьте предохранитель (FB-18 № 7).

Предохранитель пере-
горел?

Замените предохрани-
тель (FB-18). Если за-
мененный предохрани-
тель так же легко пере-
горает, то устраните
короткое замыкание в
жгуте проводов между
зажимом предохрани-
теля и блоком управле-
ния электропитанием.

Переходите к ша-
гу 2.

SL-00836

B420

26

6

40

B424

4

12

33

B420

3 4

1 2

8 9

10 11 12 13 14 15 16 17

18 19 20 21 22 23 24

5 6 7

25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

B424

2 3 4 5 6 7

1

39

ECM

B21

B: B135

7

8

2

1

9

4

5

6

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17 18 19

20 21

29 30 31

32 33

34 35

B: B135

К ЦЕПИ ЭЛЕКТРОПИТАНИЯ

FB-18

ПРЕДОХРАНИТЕЛЬ

F/B № 7

(B)

БЛОК УПРАВЛЕНИЯ

БЛОКИРОВКОЙ

РУЛЕВОЙ КОЛОНКИ

БЛОК УПРАВЛЕНИЯ ЭЛЕКТРОПИТАНИЕМ
