KPS(diag)-12

Входные/выходные сигналы блока управления

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

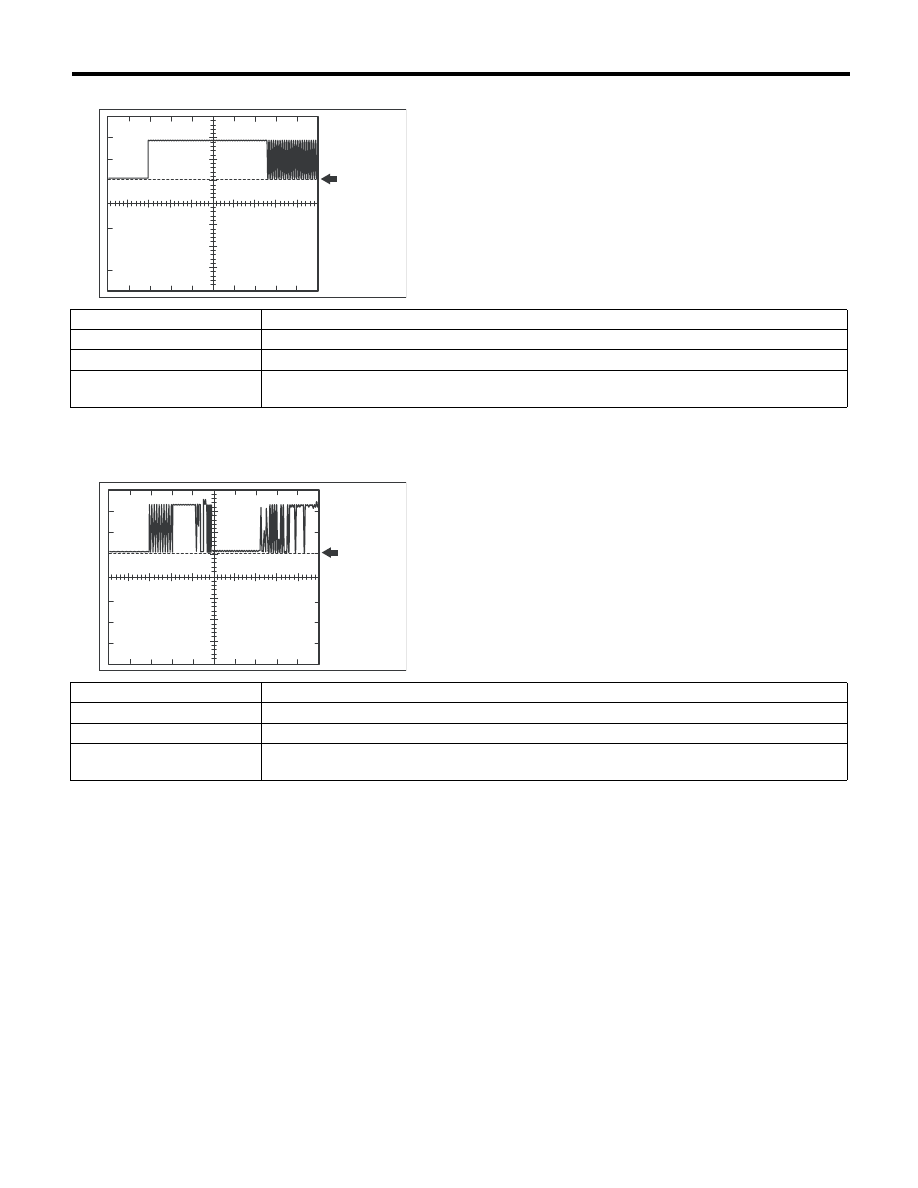

1. Форма сигнала 1

ПРИМЕЧАНИЕ:
*1: Перед проведением проверки снимите батарею ключа дистанционного доступа.
2. Форма сигнала 2

ПРИМЕЧАНИЕ:
Если измеренная величина не соответствует нормативной, возможно, в автомобиле имеется неис-
правность.

SL-00582

Уровень
массы

Пункт

Содержание

Измеряемая клемма

8 (TXCT)

←→ 40 (AGND)

Настройка оборудования

2 В/деление, 20 мс/деление

Условия измерения

Ключ дистанционного доступа у кнопки запуска/остановки двигателя, нажатие кнопки за-

пуска/остановки двигателя *1

SL-00583

Уровень
массы

Пункт

Содержание

Измеряемая клемма

9 (CODE)

←→ 40 (AGND)

Настройка оборудования

2 В/деление, 20 мс/деление

Условия измерения

Ключ дистанционного доступа у кнопки запуска/остановки двигателя, нажатие кнопки за-

пуска/остановки двигателя *1

KPS(diag)-13

Входные/выходные сигналы блока управления

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

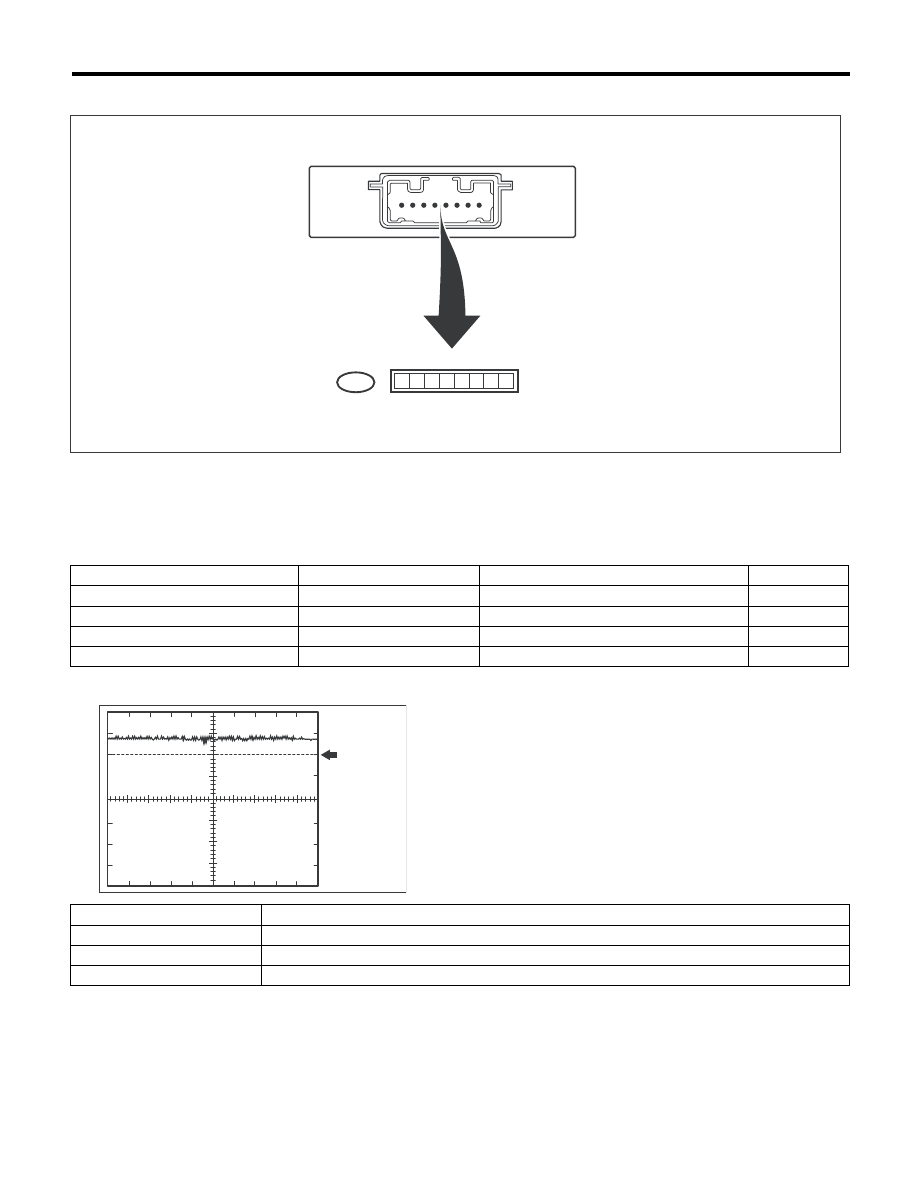

2. БЛОК ИДЕНТИФИКАТОРА КОДА

ПРИМЕЧАНИЕ:
Перед проведением проверки следующих пунктов, отсоедините разъем блока управления.
• Модель 1.5 L

ПРИМЕЧАНИЕ:
Перед проведением проверки следующих пунктов, подключите разъем блока управления.

Форма сигнала 1

Номер клеммы

Нормативное значение

Условия измерения

Пункт

5 (EFII)

←→ 8 (GND) (МАССА)

0 В

Зажигание выключено (OFF)

Напряжение

5 (EFII)

←→ 8 (GND) (МАССА)

Форма сигнала 1

Зажигание включено (ON)

Напряжение

6 (EFIO)

←→ 8 (GND) (МАССА)

0 В

Зажигание выключено (OFF)

Напряжение

6 (EFIO)

←→ 8 (GND) (МАССА)

Форма сигнала 1

Зажигание включено (ON)

Напряжение

7 6 5 4 3 2 1

8

B422

SL-00586

SL-00584

Уровень
массы

Пункт

Содержание

Измеряемая клемма

5 (EFII)

←→ 8 (GND) (МАССА)

Настройка оборудования

10 В/деление, 100 мс/деление

Условия измерения

Зажигание включено (ON)

KPS(diag)-14

Входные/выходные сигналы блока управления

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

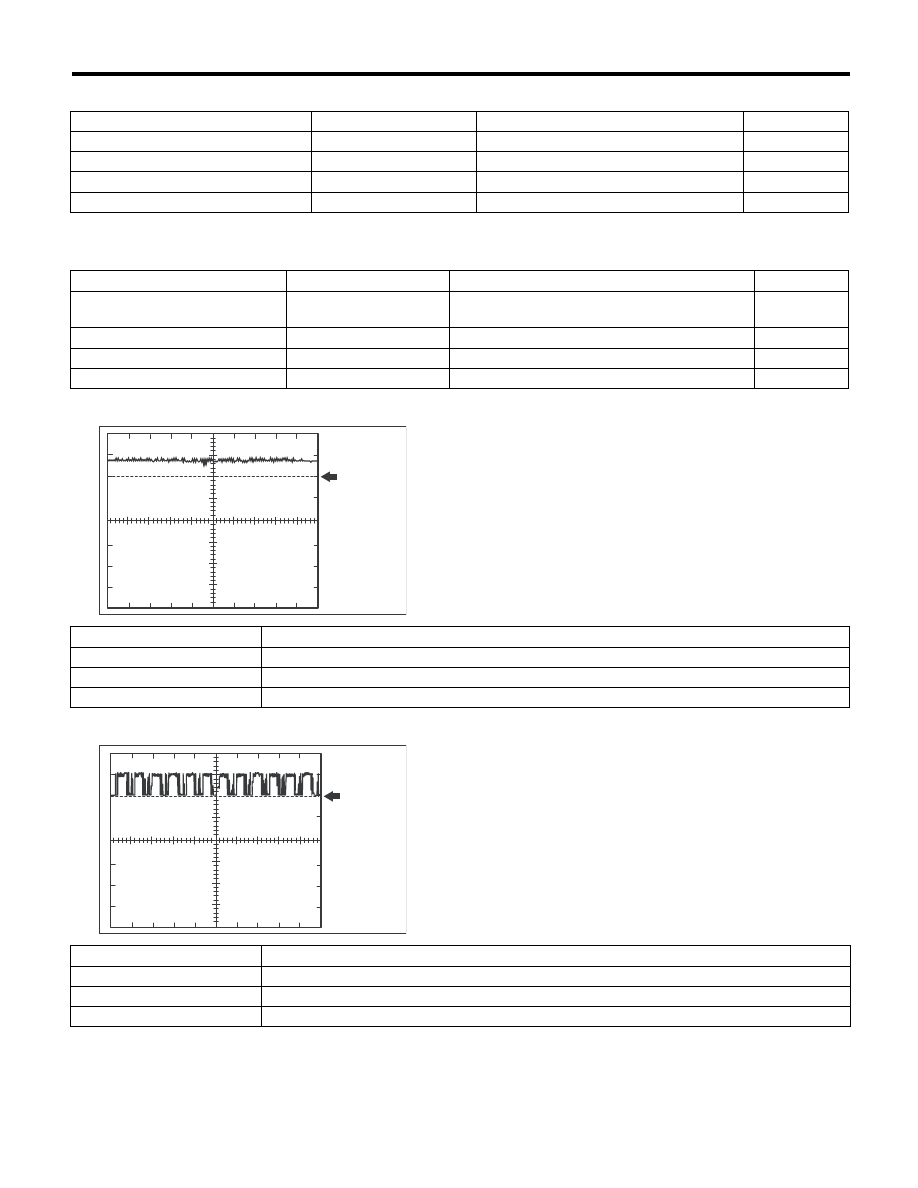

• Кроме модели 1.5 L

ПРИМЕЧАНИЕ:
Перед проведением проверки следующих пунктов, подключите разъем блока управления.

1. Форма сигнала 1

2. Форма сигнала 2

Номер клеммы

Нормативное значение

Условия измерения

Пункт

1 (+ B)

←→ 8 (GND) (МАССА)

10 — 14 В

Постоянно

Напряжение

5 (EFII)

←→ 8 (GND) (МАССА)

0 В

Зажигание выключено (OFF)

Напряжение

6 (EFIO)

←→ 8 (GND) (МАССА)

0 В

Зажигание выключено (OFF)

Напряжение

8 (GND) (МАССА)

←→ Масса кузова

Проводимость есть

Постоянно

Проводимость

Номер клеммы

Нормативное значение

Условия измерения

Пункт

5 (EFII)

←→ 8 (GND) (МАССА)

Форма сигнала 1

Постоянно (режим включенного зажигания
(ON)/режим выключенного зажигания (OFF)

Напряжение

5 (EFII)

←→ 8 (GND) (МАССА)

Форма сигнала 1

Зажигание включено (ON)

Напряжение

6 (EFIO)

←→ 8 (GND) (МАССА)

0 В

Зажигание выключено (OFF)

Напряжение

6 (EFIO)

←→ 8 (GND) (МАССА)

Форма сигнала 2

Зажигание включено (ON)

Напряжение

SL-00584

Уровень
массы

Пункт

Содержание

Измеряемая клемма

5 (EFII)

←→ 8 (GND) (МАССА)

Настройка оборудования

10 В/деление, 100 мс/деление

Условия измерения

Зажигание включено (ON)

SL-00585

Уровень
массы

Пункт

Содержание

Измеряемая клемма

6 (EFIO)

←→ 8 (GND) (МАССА)

Настройка оборудования

10 В/деление, 100 мс/деление

Условия измерения

Зажигание включено (ON)

KPS(diag)-15

Входные/выходные сигналы блока управления

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

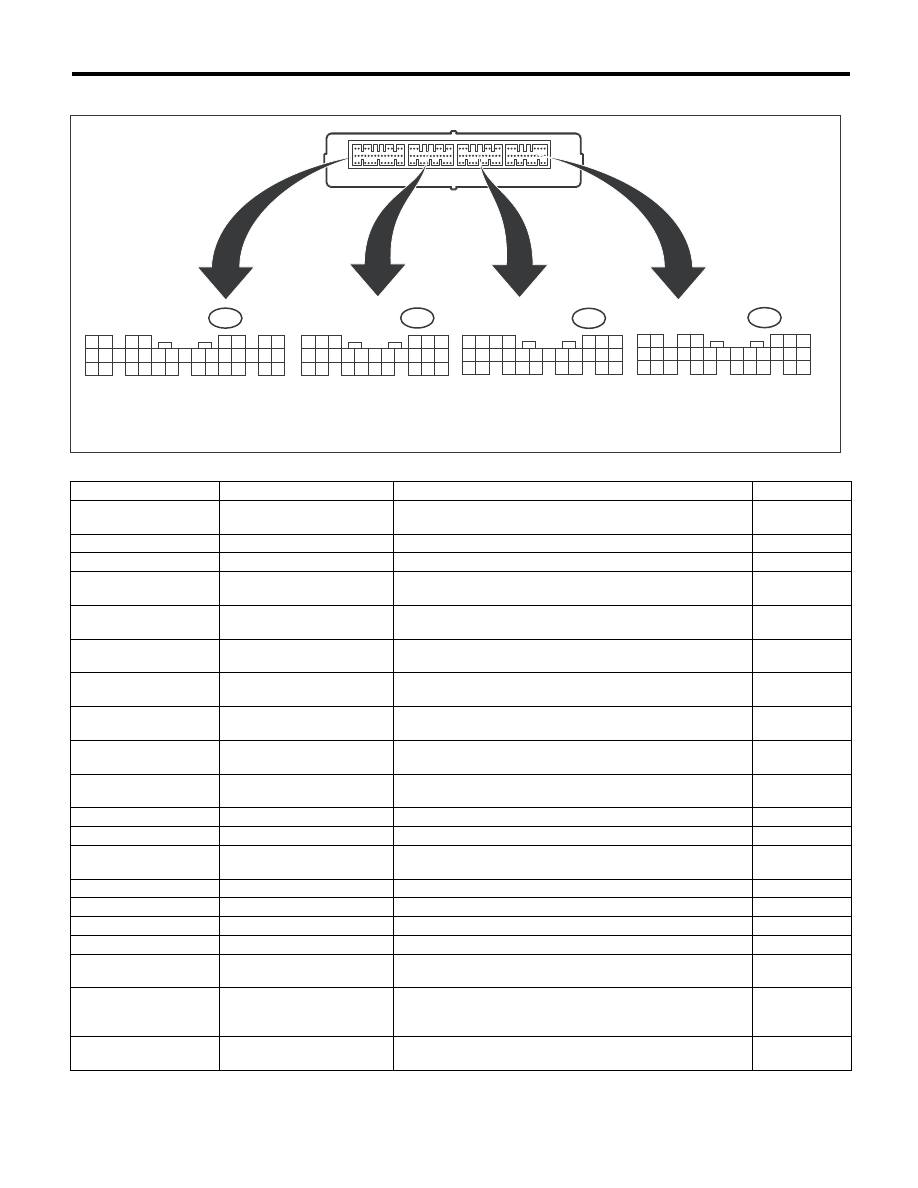

3. ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ

Перед проведением проверки следующих пунктов, подключите разъем блока управления.

*

Режим ожидания линии связи CAN:

Сохранение режима выключенного зажигания, а также закрытия всех дверей и дверцы багажного отсека в течение
приблизительно 1 минуты.

Номер клеммы

Нормативное значение

Условия измерения

Пункт

A1

←→ Масса кузова

0 В

→ 10 — 14 В

Зажигание выключено (OFF)

→ Зажигание включено

(ON)

Напряжение

A7

←→ Масса кузова

0 В

→ 10 — 14 В

Прием сигнала запирания двери

Напряжение

A8

←→ Масса кузова

0 В

→ 10 — 14 В

Прием сигнала отпирания двери

Напряжение

A17

←→ Масса кузова

Проводимости нет

→

Проводимость есть

Закрывание крышки багажника или дверцы багажного
отсека

→ Открывание

Проводимость

A18

←→ Масса кузова

Проводимости нет

→

Проводимость есть

Правая задняя дверь, закрывание

→ открывание

Проводимость

A19

←→ Масса кузова

Проводимости нет

→

Проводимость есть

Правая передняя дверь, закрывание

→ открывание

Проводимость

A22

←→ Масса кузова

0 В

→ 10 — 14 В

Кнопка TRUNK ключа дистанционного доступа, отпус-
кание

→ нажатие

Напряжение

A26

←→ A27

Измерения невозможны,

так как сигнал цифровой

Линия связи низкоскоростной шины CAN

Линия связи

CAN

A31

←→ Масса кузова

Проводимости нет

→

 Проводимость есть

Левая задняя дверь, закрывание

→ открывание

Проводимость

A32

←→ Масса кузова

Проводимости нет

→

Проводимость есть

Левая передняя дверь, закрывание

→ открывание

Проводимость

A34

←→ Масса кузова

10 — 14 В

Постоянно

Напряжение

B7

←→ Масса кузова

10 — 14 В

Постоянно

Напряжение

B12

←→ Масса кузова

0 В

→ 10 — 14 В

Выходной сигнал аварийной световой сигнализации,
OFF

→ ON

Напряжение

B22

←→ Масса кузова

Проводимость есть

Постоянно

Проводимость

C2

←→ Масса кузова

10 — 14 В

Постоянно

Напряжение

C8

←→ Масса кузова

Проводимость есть

Постоянно

Проводимость

C9

←→ Масса кузова

Проводимость есть

Постоянно

Проводимость

C24

←→ Масса кузова 8 В или более → 1,5 В или

менее

Кнопка открывания дверцы багажного отсека OFF

→

ON

Напряжение

B5

←→ Масса кузова 8 В или более — 0,5 В или

менее

Линия связи CAN в режиме ожидания

*

→ Электропита-

ние аксессуаров включено (ON)
(Модель с системой дистанционного доступа)

Напряжение

B18

←→ Масса кузова 4 В или более — 1,8 В или

менее

Линия связи CAN в режиме ожидания

*

→ В режиме ак-

тивации (Модель с системой дистанционного доступа)

Напряжение

К РАЗЪЕМУ A:

i84

1

2

3

4

5

6

7

8

9

10

11

12

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

13

1

2

3

4

5

6

7

8

9

10

11

12

14

15

16

17

18

19

20

21

22

23

24

25

26

13

1

2

3

4

5

6

7

8

9

10

11

12

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

13

1

2

3

4

5

6

7

8

9

10

11

12

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

13

LAN00314

B280

B:

К РАЗЪЕМУ

B281

C:

К РАЗЪЕМУ

B279

D:

К РАЗЪЕМУ
