LAN(diag)-38

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

12.Процедура диагностики с использованием кодов

диагностики неисправностей (КДН)

A: ОБМЕН ДАННЫМИ ДЛЯ ИНИЦИАЛИЗАЦИИ НЕВОЗМОЖЕН

ПРИМЕЧАНИЕ:
• КДН отображаются в последовательности номеров счетчика.
• Когда на дисплей выводится более двух КДН, проведите диагностику по верхнему из них.
ДИАГНОЗ:
• Разрыв или короткое замыкание в линии связи Subaru Select Monitor.
• Неисправность цепи резервного электропитания.
ПРИЗНАК НЕИСПРАВНОСТИ:
Не устанавливается связь с Subaru Select Monitor.

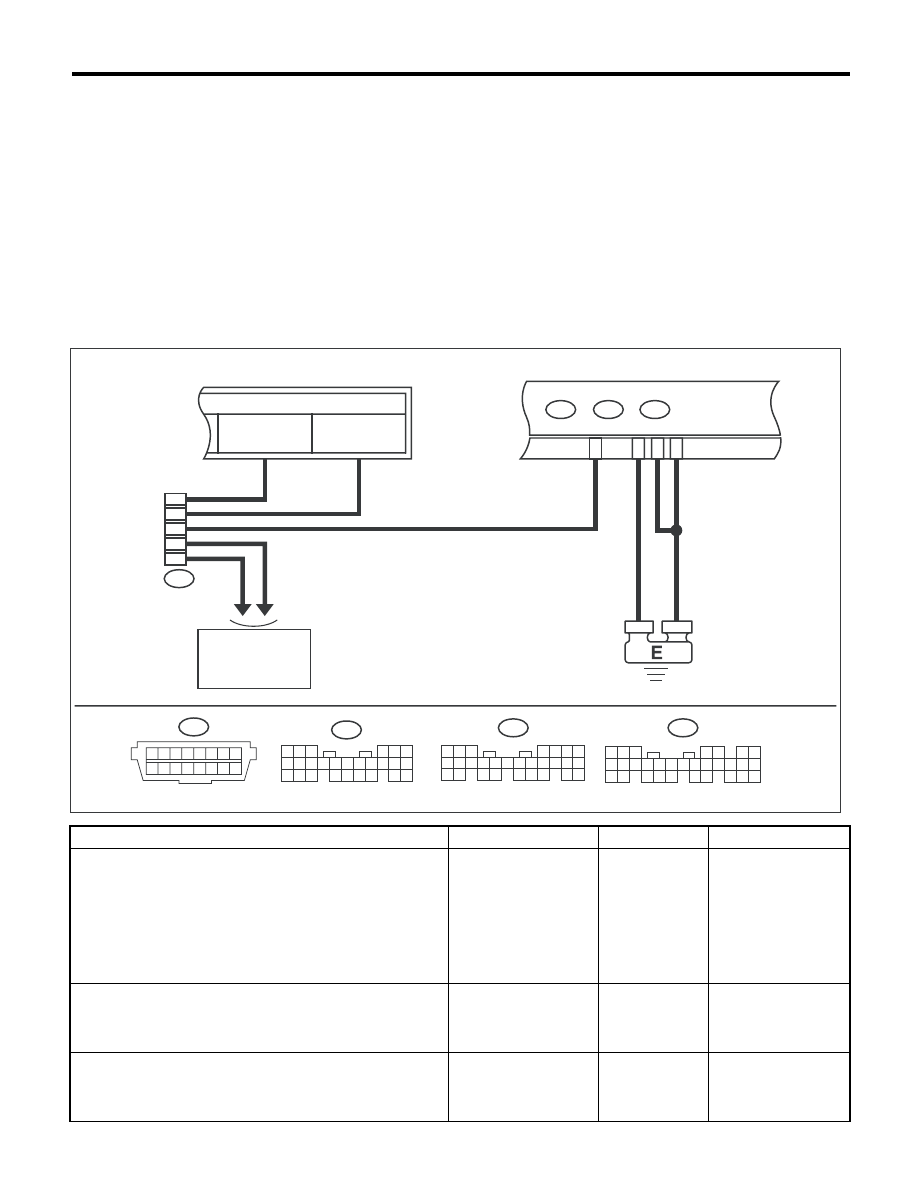

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ ЗАЖИГАНИЯ.

Находится ли выклю-
чатель зажигания в
положении ON?

Переходите к
шагу 2.

Переведите выклю-
чатель зажигания в
положение ON и вы-
берите на экране
Subaru Select Monitor
режим проверки цен-
трального блока уп-
равления.

2

ПРОВЕРКА АККУМУЛЯТОРА.
1) Переведите выключатель зажигания в положение
OFF.
2) Измерьте напряжение аккумулятора.

Составляет ли вели-
чина напряжения 11 В
или более?

Переходите к
шагу 3.

Осуществите заряд-
ку или замените ак-
кумулятор.

3

ПРОВЕРКА КЛЕММ АККУМУЛЯТОРА.

Выявлена ли нена-
дежность контакта в
клемме аккумулято-
ра?

Устраните неис-
правность или
затяните клемму
аккумулятора.

Переходите к шагу 4.

LAN00283

B281

C:

B280

B:

B279

D:

5 6 7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26

27 28

16 17 18 19

20 21

B281

C:

5

4

6 7

8

2

1

9

3

10

22

23

11 12 13 14 15

24 25

26 27

16 17 18

28 29

19 20

0

3

1

2

B279

D:

B40

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16

C20

B17

D27

FB-32

ПРЕДОХРАНИТЕЛЬ

F/B № 4

(IG)

MB-27

ПРЕДОХРАНИТЕЛЬ

M/B № 13

(B)

B40

B20

[E/G(15D)-05]
[E/G(20S)-04]
[E/G(TB)-05]

16

8

7

5

4

B280

B:

1 2 3

4 5 6

7 8 9 10 11 12 13 14 15 16 17

18 19 20

21 22 23 24

25 26

К ЦЕПИ ЭЛЕКТРОПИТАНИЯ

РАЗЪЕМ
ПЕРЕДАЧИ
ДАННЫХ

СМ. ЭЛЕКТРИЧЕСКАЯ
СИСТЕМА ДВИГАТЕЛЯ

ЦЕНТРАЛЬНЫЙ
БЛОК УПРАВЛЕНИЯ

LAN(diag)-39

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

4

ПРОВЕРКА ЦЕПИ СВЯЗИ SUBARU SELECT
MONITOR.
1) Переведите выключатель зажигания в положение
ON.
2) Используя Subaru Select Monitor, проверьте, осу-
ществляется ли обмен данными с другими системами
в нормальном режиме.

Отображается ли на-
именование системы?

Переходите к
шагу 7.

Переходите к шагу 5.

5

ПРОВЕРКА ЦЕПИ СВЯЗИ SUBARU SELECT
MONITOR.
1) Переведите выключатель зажигания в положение
OFF.
2) Отсоедините разъем центрального блока управ-
ления.
3) Переведите выключатель зажигания в положе-
ние ON.
4) Проверьте, осуществляется ли обмен данными с
другими системами в нормальном режиме.

Отображается ли на-
именование системы?

Переходите к
шагу 7.

Переходите к шагу 6.

6

ПРОВЕРКА РАЗЪЕМОВ ЖГУТОВ ПРОВОДОВ МЕЖ-
ДУ КАЖДЫМ БЛОКОМ УПРАВЛЕНИЯ И SUBARU
SELECT MONITOR.
1) Переведите выключатель зажигания в положе-
ние ON.
2) Отсоедините разъем центрального блока управ-
ления.
3) Измерьте сопротивление между разъемом канала
передачи данных и массой кузова.

Разъемы и клеммы

(B40) № 7 — Масса кузова:

Составляет ли вели-
чина сопротивления 1
МОм или более?

Переходите к
шагу 7.

Устраните неисправ-
ности в разъемах и
жгутах проводов
между каждым бло-
ком управления и
Subaru Select Monitor.

7

 ПРОВЕРКА ВЫХОДНОГО СИГНАЛА НА ЦЕНТ-
РАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ.
1) Переведите выключатель зажигания в положе-
ние ON.
2) Измерьте напряжение между центральным бло-
ком управления и массой кузова.

Разъемы и клеммы

(B40) № 7 (+) — Масса кузова (–):

Составляет ли вели-
чина напряжения 1 В?

Переходите к
шагу 8.

Устраните неисправ-
ности в разъемах и
жгутах проводов
между каждым бло-
ком управления и
Subaru Select Monitor.

8

ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ ЦЕНТ-
РАЛЬНЫМ БЛОКОМ УПРАВЛЕНИЯ И РАЗЪЕМОМ
КАНАЛА ПЕРЕДАЧИ ДАННЫХ.
Измерьте сопротивление между центральным блоком
управления и разъемом канала передачи данных.

Разъемы и клеммы

(B40) № 7 — (B280) № 20:

Составляет ли вели-
чина сопротивления
менее 1 Ома?

Переходите к
шагу 9.

Устраните неисправ-
ность в разъемах и
жгуте проводов меж-
ду центральным бло-
ком управления и
Subaru Select Monitor.

9

ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ ЦЕПИ РЕЗЕРВНО-
ГО ПИТАНИЯ.
Убедитесь, что предохранитель цепи резервного
электропитания не перегорел и правильно вставлен.

Предохранитель цепи
резервного электро-
питания в норме?

Переходите к
шагу 10.

Замените предохра-
нитель цепи резерв-
ного электропита-
ния или вставьте его
в гнездо предохрани-
теля.

10

ПРОВЕРКА ЦЕПИ ЭЛЕКТРОПИТАНИЯ.
1) Переведите выключатель зажигания в положение
ON (двигатель выключен).
2) Измерьте напряжение системы зажигания между
разъемом центрального блока управления и массой
кузова.

Разъемы и клеммы

(B280) № 1 (+) — Масса кузова (–):

Составляет ли вели-
чина напряжения 10 В
или более?

Переходите к
шагу 11.

Устраните разрыв
цепи в жгуте прово-
дов между централь-
ным блоком управле-
ния и аккумулято-
ром.

Шаг

Проверка

Да

Нет

LAN(diag)-40

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

ОСТОРОЖНО:
При замене центрального блока управления на модели, оборудованной системой иммоби-
лайзера, обратитесь к “Файлу справки к программному обеспечению для ПК Subaru Select
Monitor”.

B: КДН B1100 ОШИБКА В ЦЕНТРАЛЬНОМ БЛОКЕ УПРАВЛЕНИЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Считывание из памяти ошибки центрального блока управления
ПРИЗНАК НЕИСПРАВНОСТИ:
• Проверьте, загорелась ли на комбинации приборов предупреждающая лампа.
• Сбой связи в системе LAN при реализации функции иммобилайзера.

11

ПРОВЕРКА РАЗЪЕМА ЖГУТА ПРОВОДОВ МЕЖДУ
ЦЕНТРАЛЬНЫМ БЛОКОМ УПРАВЛЕНИЯ И МАС-
СОЙ КУЗОВА.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъем от центрального блока уп-
равления.
3) Измерьте сопротивление жгута проводов между
центральным блоком управления и массой кузова.

Разъемы и клеммы

(B280) № 20 — Масса кузова:

Составляет ли вели-
чина сопротивления
1 МОм или более?

Переходите к
шагу 12.

Устраните ненадеж-
ность контакта в
жгуте проводов меж-
ду центральным бло-
ком управления и
массой.

12

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ
В РАЗЪЕМЕ.

Выявлена ли нена-
дежность контакта в
цепи массы блока уп-
равления и Subaru
Select Monitor?

Замените цент-
ральный блок
управления.
<См. SL-68,
Центральный
блок управле-
ния.>

Устраните ненадеж-
ность контактов
разъема.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КДН.
Проверьте КДН центрального блока управления.

Указывает ли КДН B1100,
отображаемый на дисплее,
на текущую неисправность?

Переходите к ша-
гу 2.

Произошла вре-
менная ошибка
доступа
EEPROM.

2

ПРОВЕРКА РАЗЪЕМА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем центрального блока уп-
равления.
3) Подсоедините отсоединенные разъемы.
4) Считайте КДН центрального блока управле-
ния при помощи Subaru Select Monitor.

Указывает ли КДН B1100,
отображаемый на дисплее,
на текущую неисправность?

Замените цент-
ральный блок уп-
равления. <См.
SL-68, Централь-
ный блок управ-
ления.>

Произошла вре-
менная ошибка
доступа
EEPROM.

Шаг

Проверка

Да

Нет

LAN(diag)-41

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

C: КДН B1101 НЕИСПРАВНОСТЬ В ЦЕПИ ЭЛЕКТРОПИТАНИЯ

ОТ АККУМУЛЯТОРА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Разрыв или короткое замыкание в цепи резервного электропитания от аккумулятора.
• Напряжение аккумулятора слишком высокое или слишком низкое.
ПРИЗНАК НЕИСПРАВНОСТИ:
Не работает каждая функция.

ПРИМЕЧАНИЕ:
• Если одновременно отображается КДН B1102 неисправности в цепи питания от аккумулятора и в
цепи резервного электропитания, то это может свидетельствовать об отказе всех функций цент-
рального блока управления.
• Может высветиться КДН B1101, если аккумулятор разряжен.

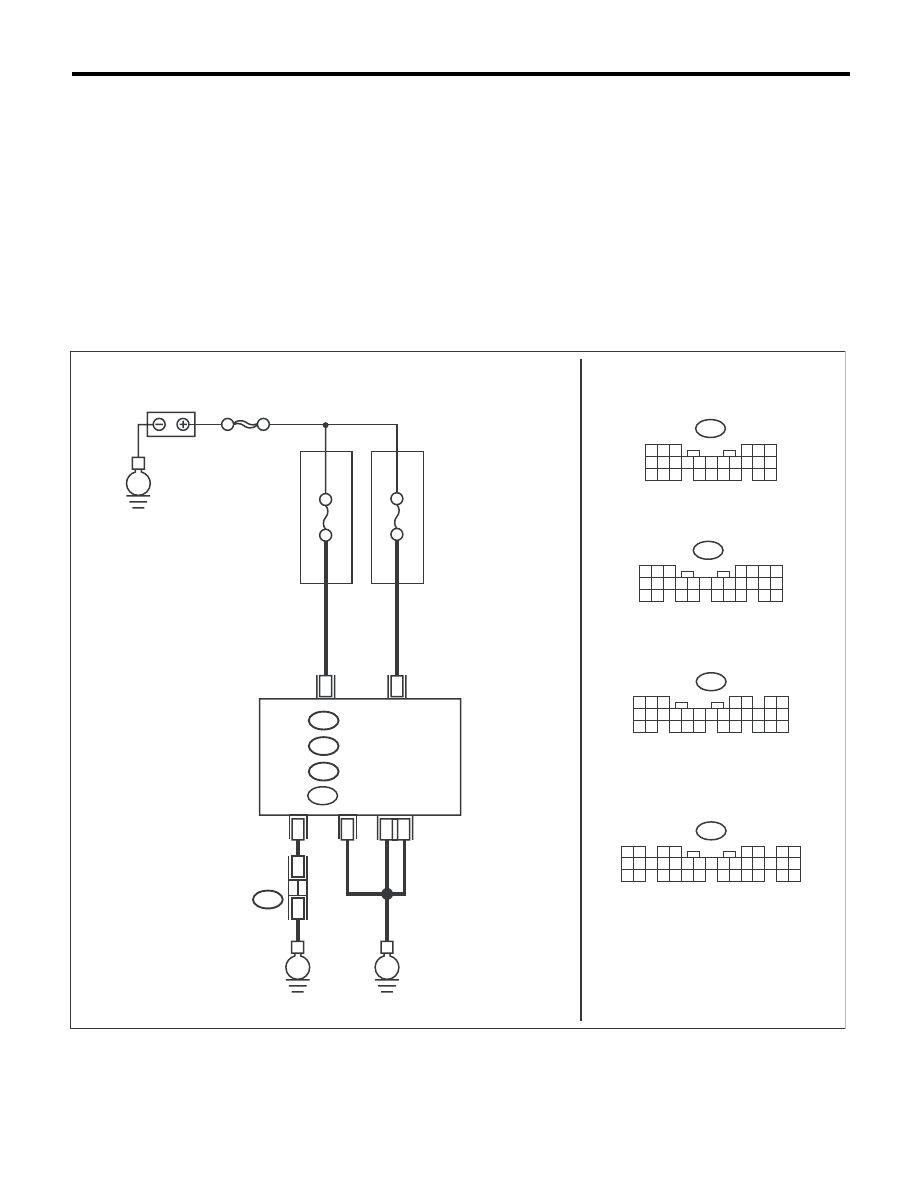

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

LAN00320

B6

C2

A2

8

D27

B1

7

C20

i84

B280

B:

A:

E

ГЛАВНЫЙ SBF

FB-1

8

 No.7

B281

C:

E

E

MB-29 No.

8

2

1

i98

A:

i84

1 2

3 4

5 6

7 8

9 10 11 12

14 15 16 17 18 19 20 21 22 23

24 25

26 27 28 29

30 31 32 33

34 35

13

5 6 7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26

27 28

16 17 18 19

20 21

B281

C:

B280

B:

1 2 3

4 5 6

7 8 9 10 11 12 13 14 15 16 17

18 19 20

21 22 23 24

25 26

B279

D:

5

4

6 7

8

2

1

9

3

10

22

23

11 12 13 14 15

24 25

26 27

16 17 18

28 29

19 20

0

3

1

2

B279

D:

АККУМУЛЯТОР

БЛОК

ПРЕДОХРАНИТЕЛЕЙ

И РЕЛЕ

ЦЕПЬ РЕЗЕРВНОГ

О ПИТ

АНИЯ

ЦЕПЬ УПР

АВЛЯЮЩЕГ

О



ПИТ

АНИЯ СИСТЕМЫ

ГЛАВНЫЙ
БЛОК
ПРЕДОХРАНИТЕЛЕЙ

ЦЕНТРАЛЬНЫЙ

БЛОК УПРАВЛЕНИЯ

СОЕДИНИТЕЛЬНЫЙ

РАЗЪЕМ МАССЫ
