CC-2

Общие сведения

СИСТЕМА КРУИЗ-КОНТРОЛЯ

1. Общие сведения

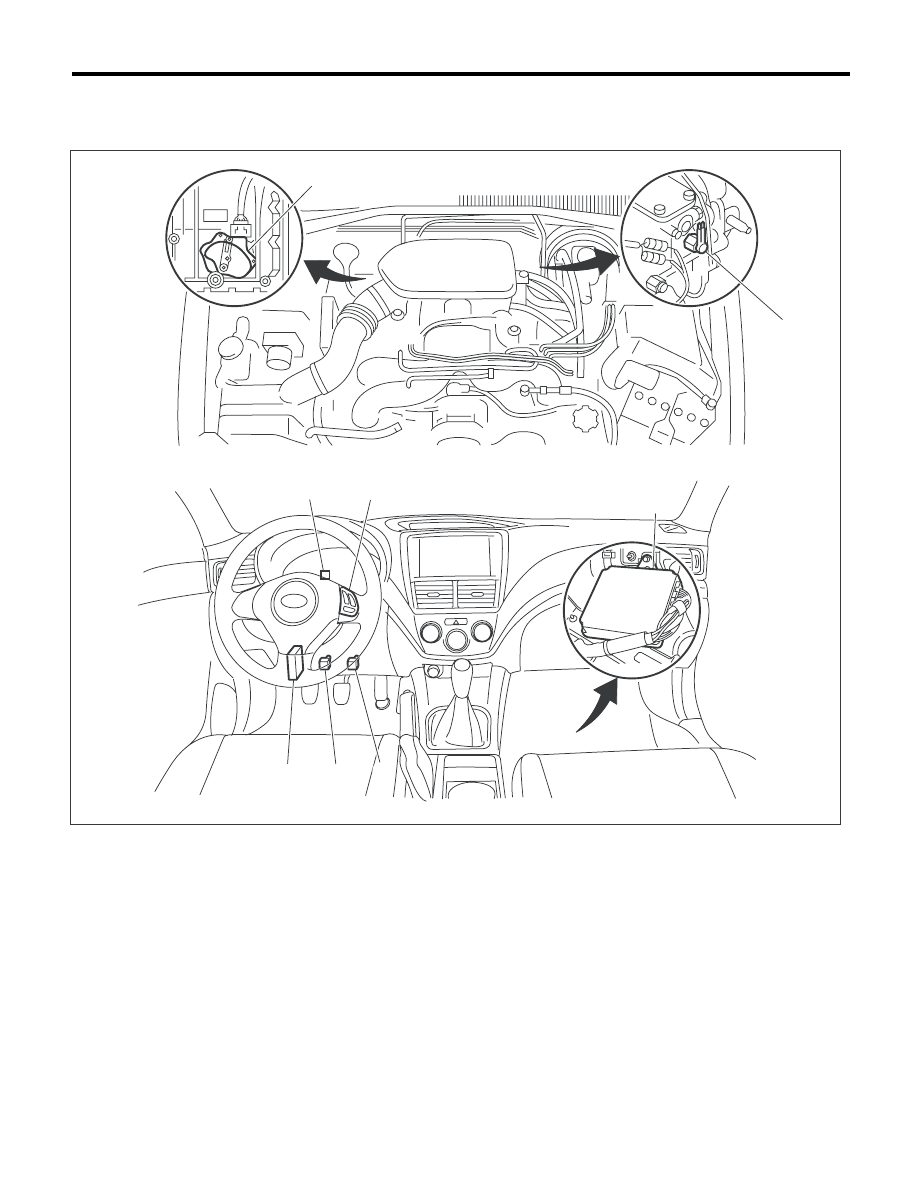

A: УЗЕЛ

(1)

Блок управления двигателем
(ECM)

(5)

Блок управления трансмиссией
(ТСМ) (Модель AT)

(7)

Датчик нейтральной передачи
(модель MT)

(2)

Переключатель команд системы
круиз-контроля

(3)

Выключатель стоп-сигналов и
датчик нажатия педали тормоза

(6)

Выключатель блокиратора (мо-
дель AT)

(8)

Датчик нажатия педали сцепле-
ния (модель MT)

(4)

Контрольная лампа системы кру-
из-контроля и контрольная лампа
установки круиз-контроля

(7)

(6)

(3)

(8)

(5)

(4)

(1)

(2)

CC-00629

CC-3

Общие сведения

СИСТЕМА КРУИЗ-КОНТРОЛЯ

B: ОСТОРОЖНО

• Перед тем как приступить к разборке или
сборке деталей, обязательно отсоедините про-
вод массы от аккумуляторной батареи. В ходе
ремонта аудиосистемы, блока управления и
других узлов, имеющих функцию памяти, сде-
лайте запись содержимого памяти до отсоеди-
нения провода массы от аккумуляторной бата-
реи. В противном случае содержимое памяти
будет стерто.
• Соберите детали в порядке, обратном по-
рядку разборки, если не указан иной способ.
• Отрегулируйте детали согласно специфика-
циям, приведенным в данном Руководстве.
• Во время сборки надежно подсоедините
разъемы.
• После сборки убедитесь в том, что функцио-
нальные детали работают нормально.

C: ПОДГОТОВКА ИНСТРУМЕНТОВ

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер цепей

Предназначен для измере-
ния сопротивления и напря-
жения.

Насадка TORX

®

 T30

Используется при снятии/
установке модуля подушки
безопасности водителя.

CC-5

Переключатель команд системы круиз-контроля

СИСТЕМА КРУИЗ-КОНТРОЛЯ

3. Переключатель команд

системы круиз-контроля

A: СНЯТИЕ

ВНИМАНИЕ:
Перед началом работ по техническому об-
служиванию обязательно прочтите приме-
чания к разделу “AB” по правилам проведе-
ния работ с модулем подушки безопасности
водителя. <См. AB-5, ОСТОРОЖНО, Общие
сведения.>
1) Установите передние колеса в направлении
прямолинейного движения.
2) Переведите выключатель зажигания в поло-
жение OFF.
3) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.

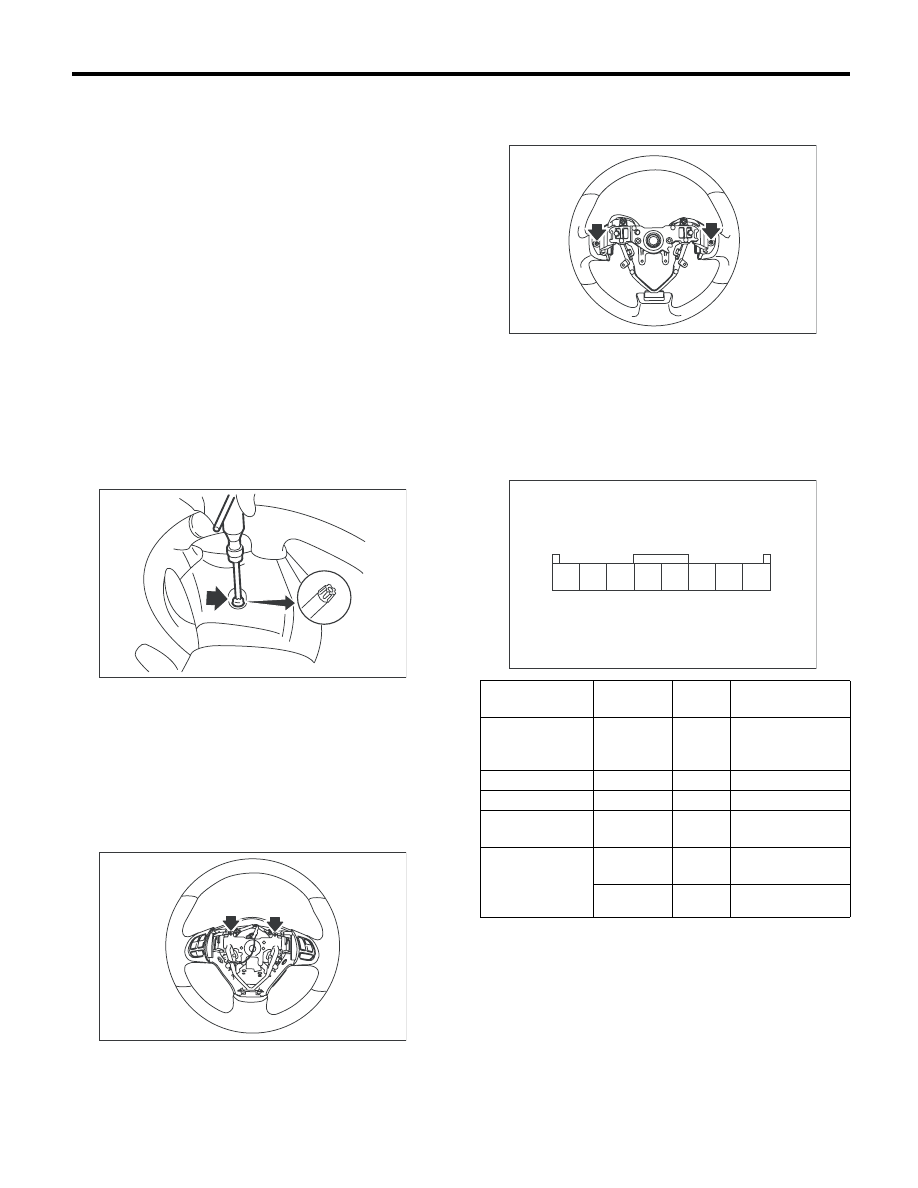

4) Используя насадку TORX

®

 T30 (1), ослабьте

два болта TORX

®

, которые крепят модуль по-

душки безопасности водителя.

5) Отсоедините разъем модуля подушки безо-
пасности, находящийся с обратной стороны мо-
дуля подушки безопасности.
<См. AB-11, ПРОЦЕДУРА, Разъем модуля по-
душки безопасности.>
6) Снимите рулевое колесо. <См. PS-17, СНЯ-
ТИЕ, Рулевое колесо.>
7) Отверните винты и снимите нижнюю крыш-
ку с рулевого колеса.

8) Отверните винты с задней стороны рулевого
колеса и снимите переключатель команд сис-
темы круиз-контроля.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Измерьте сопротивление переключателя ко-
манд системы круиз-контроля.

Если величины сопротивления не соответству-
ют нормативным, замените переключатель ко-
манд системы круиз-контроля.

CC-00018

(1)

CC-00650

Переключатель/

Выключатель

Положе-

ние

Номер

клеммы

Нормативное

значение

CANCEL

SET/COAST

RESUME/ACCEL

ВСЕ ВЫ-

КЛЮЧЕНЫ

7 и 6

Примерно 4 кОм

CANCEL

ON (ВКЛ)

7 и 6

Менее 1 Ома

SET/COAST

ON (ВКЛ)

7 и 6

Примерно 250 Ом

RESUME/ACCEL

ON (ВКЛ)

7 и 6

Примерно

1500 Ом

ГЛАВНЫЙ ВЫ-

КЛЮЧАТЕЛЬ

(КРУИЗ-КОНТ-

РОЛЬ)

OFF

(ВЫКЛ)

8 и 6

1 MОм или более

ON (ВКЛ)

8 и 6

Менее 1 Ома

CC-00516

CC-00487

2 3

1

4 5 6 7 8
