EB-6

Общие сведения

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

B: УЗЕЛ

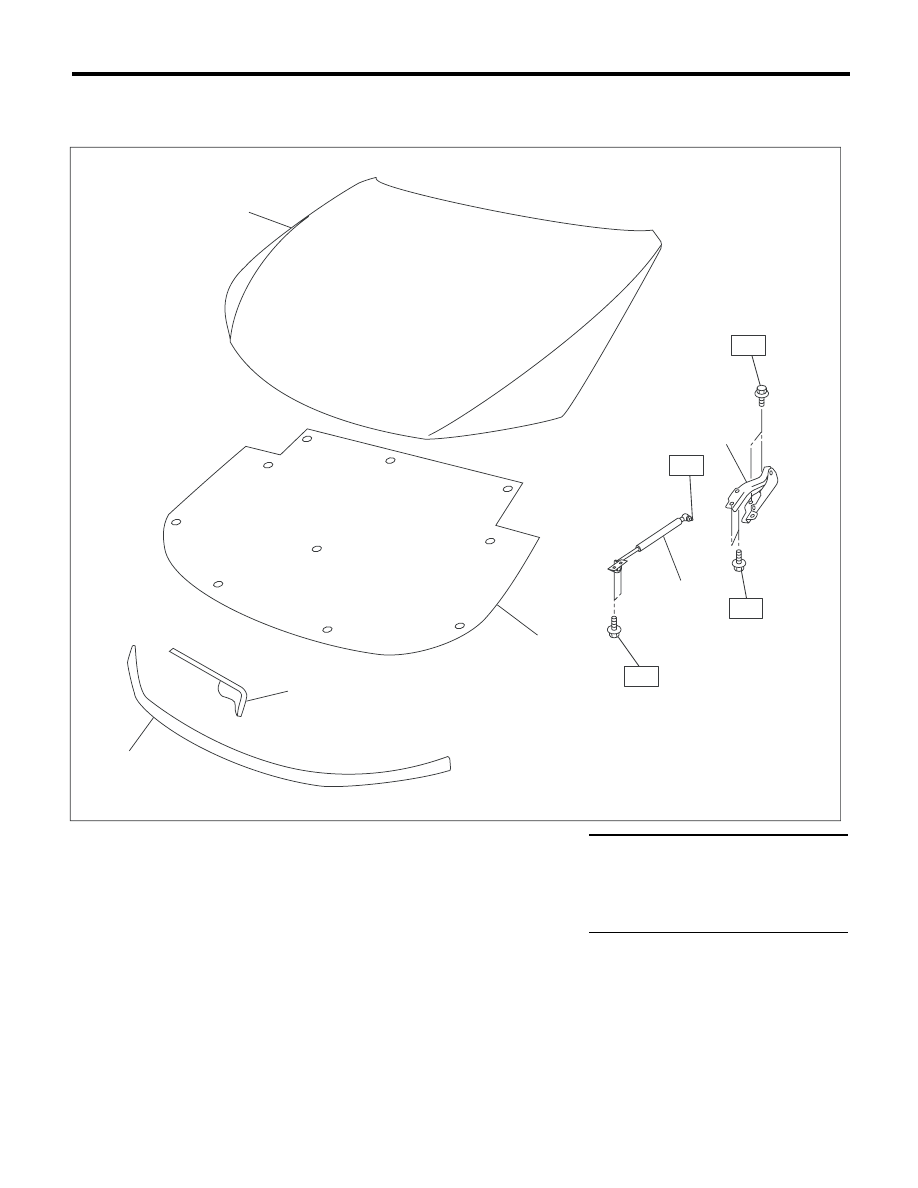

1. КАПОТ

(1)

Капот

(4)

Уплотнение (передняя панель)

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Изолятор

(5)

Амортизаторная стойка

T1: 7,5 (0,76, 5,5)

(3)

Уплотнитель (впускной возду-
хозаборный короб)

(6)

Петля

T2: 20 (2,04, 14,5)







T3: 37 (3,8, 27,3)

EB-00373

T3

T1

T3

T2

(2)

(6)

(5)

(3)

(1)

(4)

EB-7

Общие сведения

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

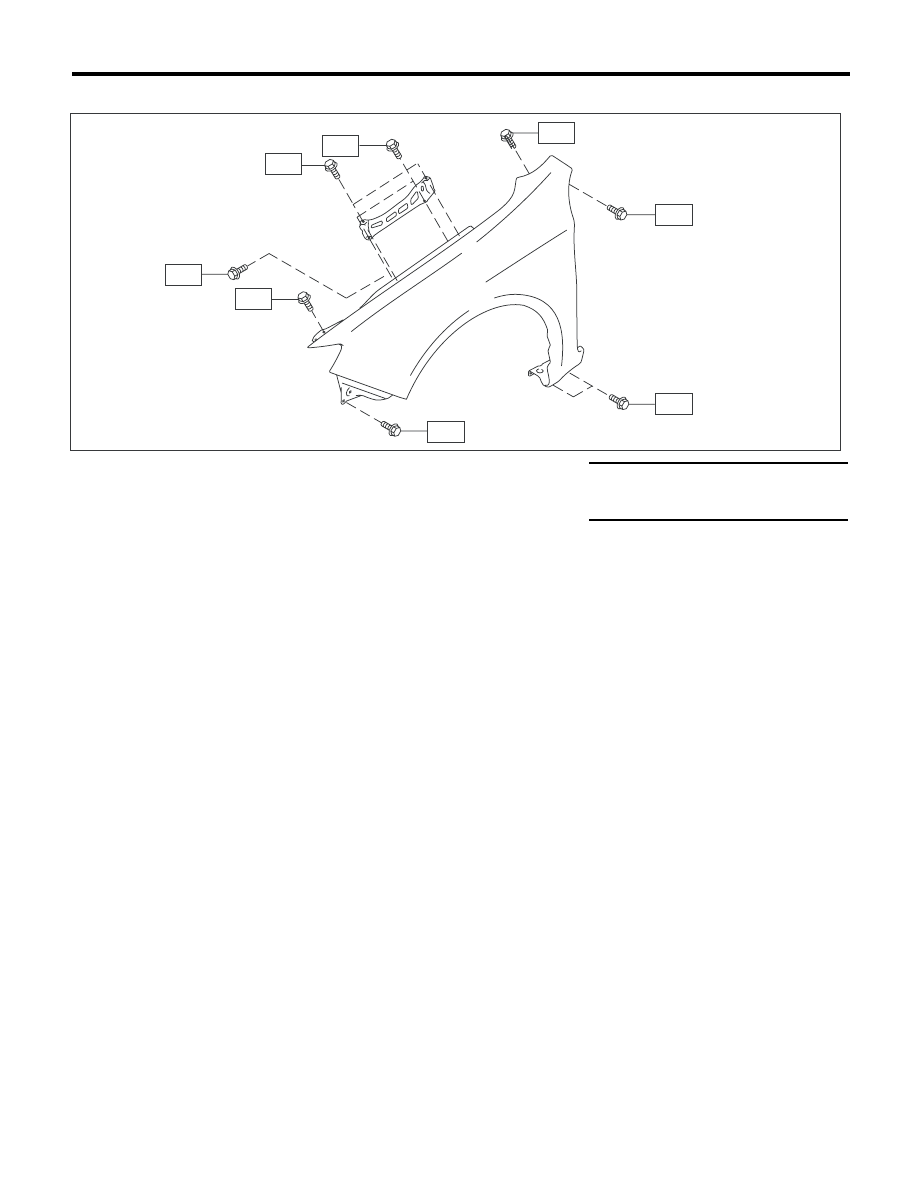

2. ПЕРЕДНЕЕ КРЫЛО









Момент затяжки:
Нм (кгс-м, фунт-сила-фут)









T: 7,5 (0,76, 5,5)

EB-00372

T

T

T

T

T

T

T

T

EB-8

Общие сведения

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

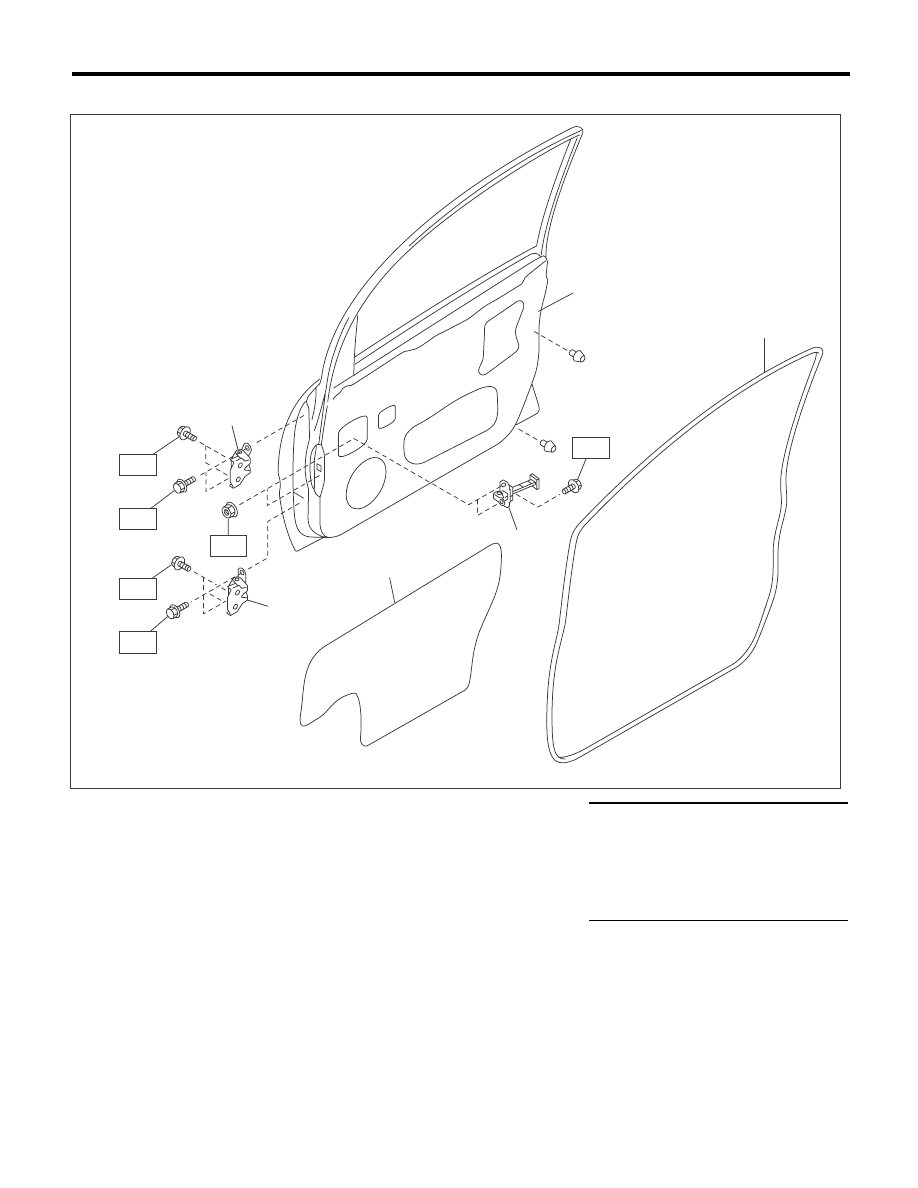

3. ПЕРЕДНЯЯ ДВЕРЬ

(1)

Панель передней двери

(4)

Механизм двери

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Уплотнительное покрытие

(5)

Верхняя петля двери

T1: 7,5 (0,76, 5,5)

(3)

Уплотнитель передней двери

(6)

Нижняя петля двери

T2: 25 (2,5, 18,4)









T3: 30 (3,1, 22,1)









Т4: 33 (3,4, 24,3)

EB-00371

T4

T1

T3

T2

T3

T2

(6)

(2)

(5)

(1)

(3)

(4)

EB-9

Общие сведения

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

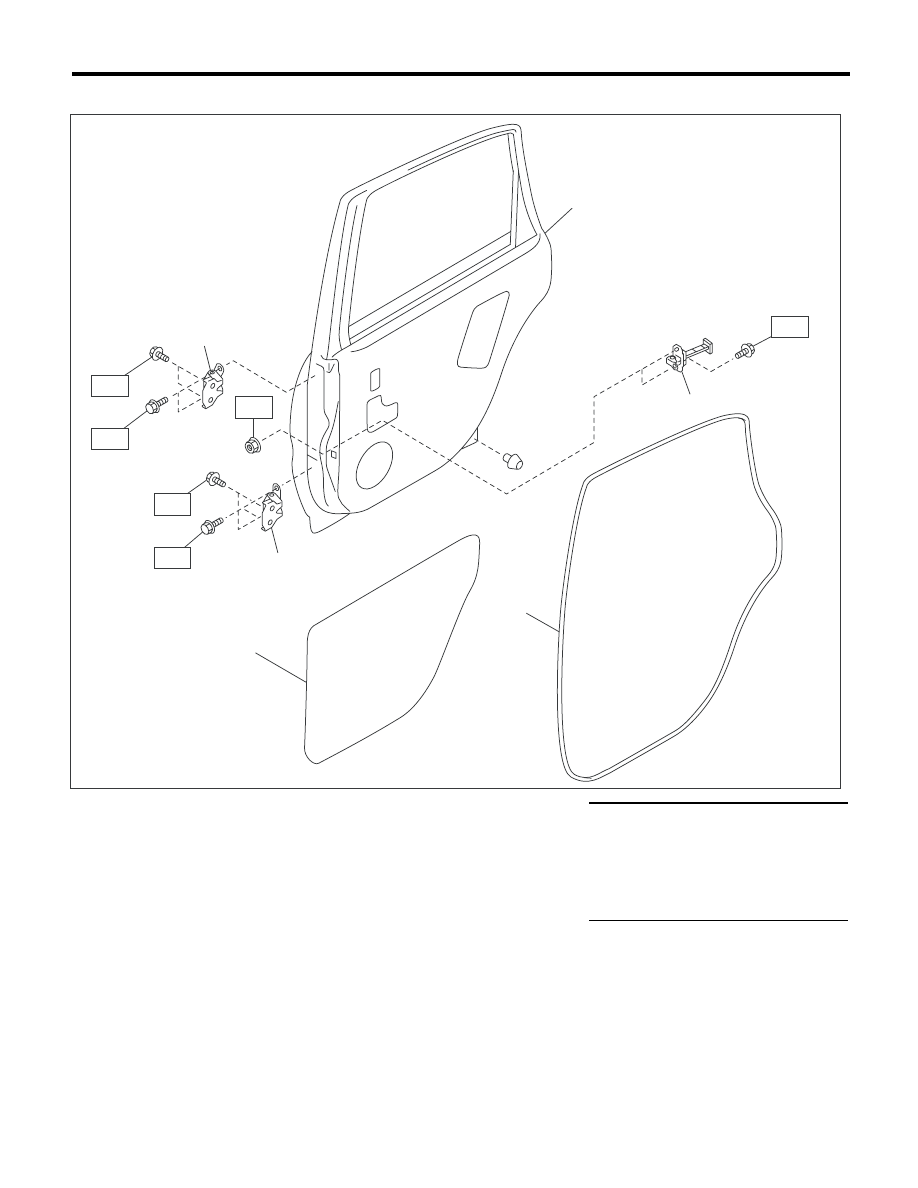

4. ЗАДНЯЯ ДВЕРЬ

(1)

Панель задней двери

(4)

Механизм двери

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Уплотнительное покрытие

(5)

Верхняя петля двери

T1: 7,5 (0,76, 5,5)

(3)

Уплотнитель задней двери

(6)

Нижняя петля двери

T2: 25 (2,5, 18,4)









T3: 30 (3,1, 22,1)









Т4: 33 (3,4, 24,3)

T1

T3

T2

(5)

(1)

T3

T2

(6)

T4

(4)

(2)

(3)

EB-00370
