EI-8

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

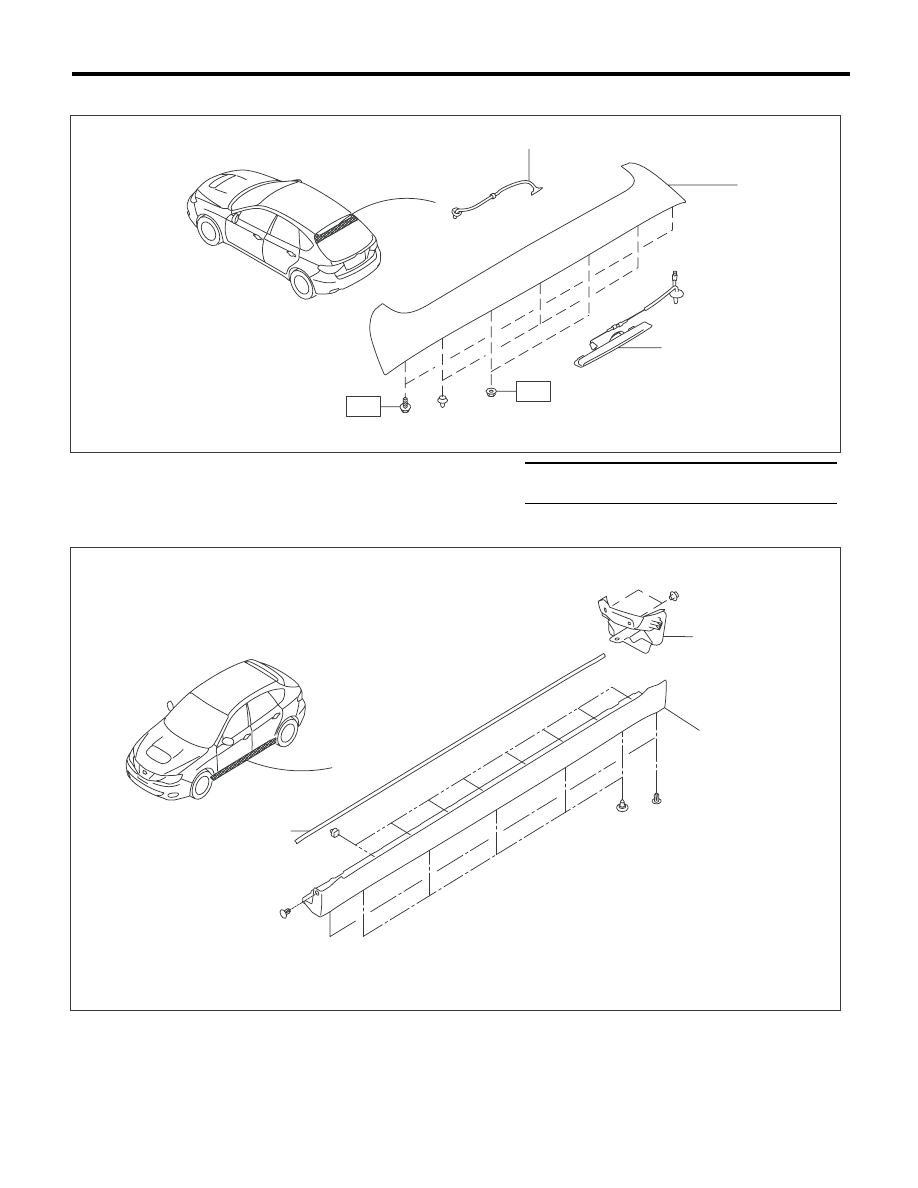

9. СПОЙЛЕР КРЫШИ

10.СПОЙЛЕР ПОРОГА

(1)

Спойлер крыши

(3)

Форсунка стеклоомывателя

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2)

Верхний стоп-сигнал





T: 7,5 (0,76, 5,5)

(1)

Спойлер порога

(2)

Прокладка

(3)

Подкрылок

(1)

(2)

(3)

T

T

EI-01770

(1)

(2)

(3)

EI-01952

EI-9

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

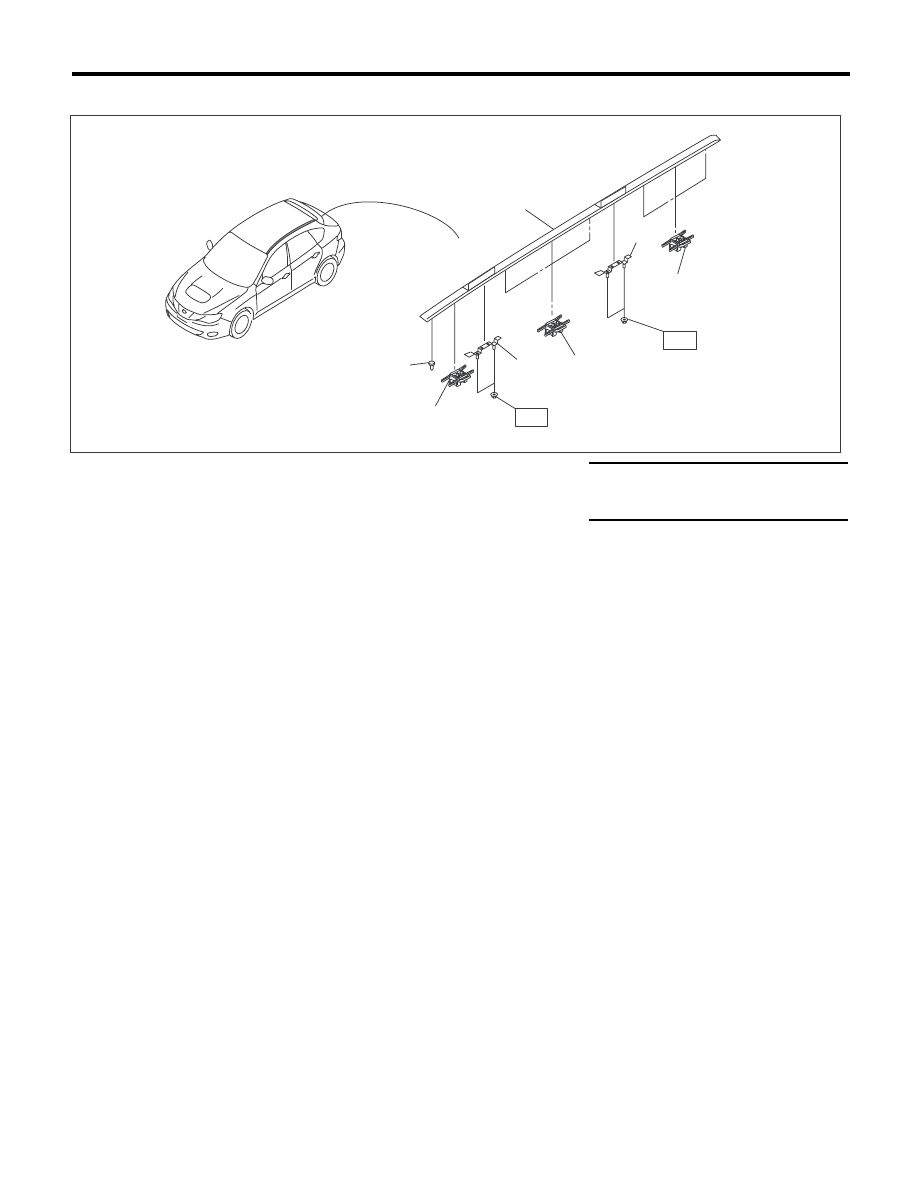

11.МОЛДИНГ КРЫШИ

(1)

Молдинг крыши

(3) Кронштейн крепления багажника

крыши

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Заклепка

(4) Скоба крепления

T: 7,5 (0,76, 5,5)

T

T

(3)

(4)

(2)

(1)

(3)

(4)

(4)

EI-01953

EI-10

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

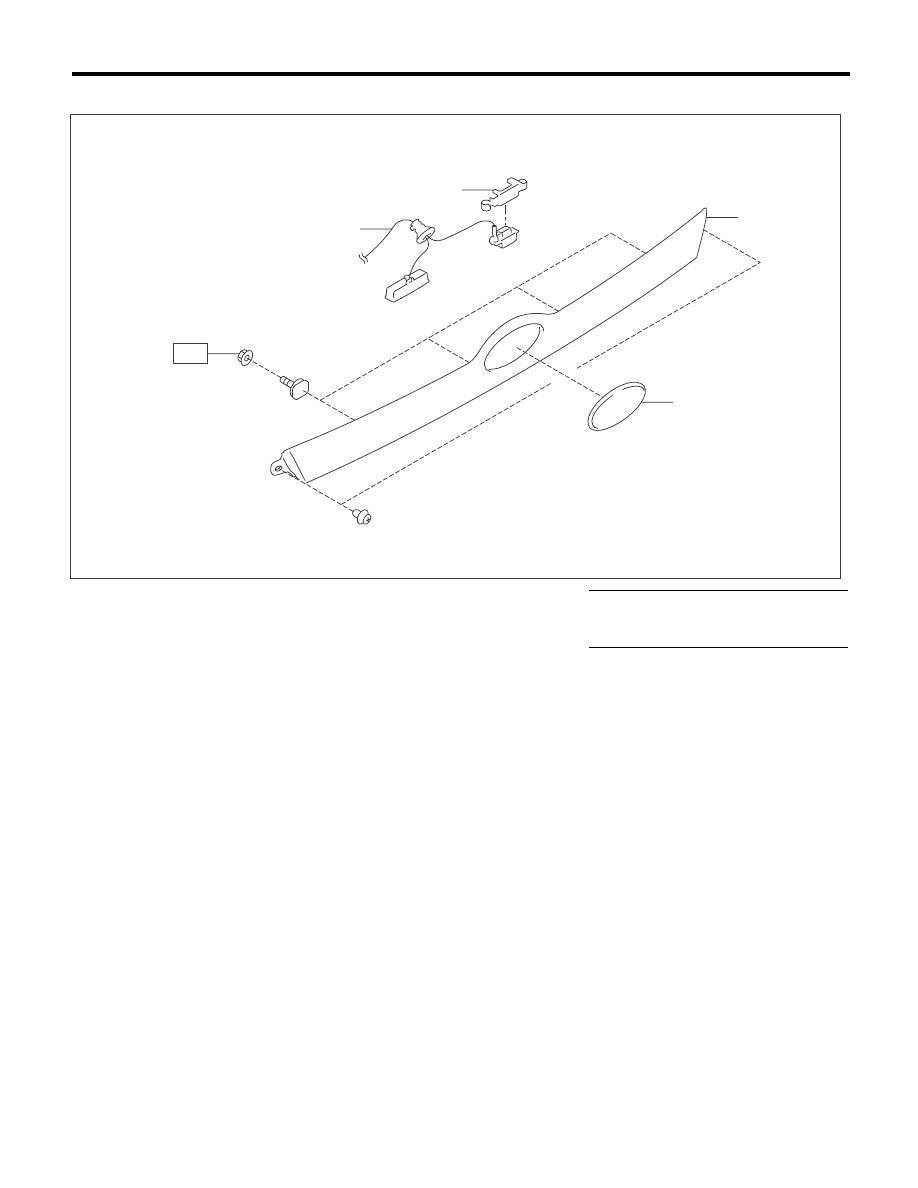

12.ДЕКОРАТИВНАЯ НАКЛАДКА ДВЕРЦЫ БАГАЖНОГО ОТСЕКА

(1)

Декоративная накладка двер-
цы багажного отсека

(4)

Накладка задней кнопки запира-
ния дверей (модели с системой
интеллектуального доступа)

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Декоративная накладка

T: 4,5 (0,46, 3,32)

(3)

Жгут проводов кнопки открыва-
ния дверцы багажного отсека

(2)

(1)

(4)

(3)

T

EI-01773

EI-11

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

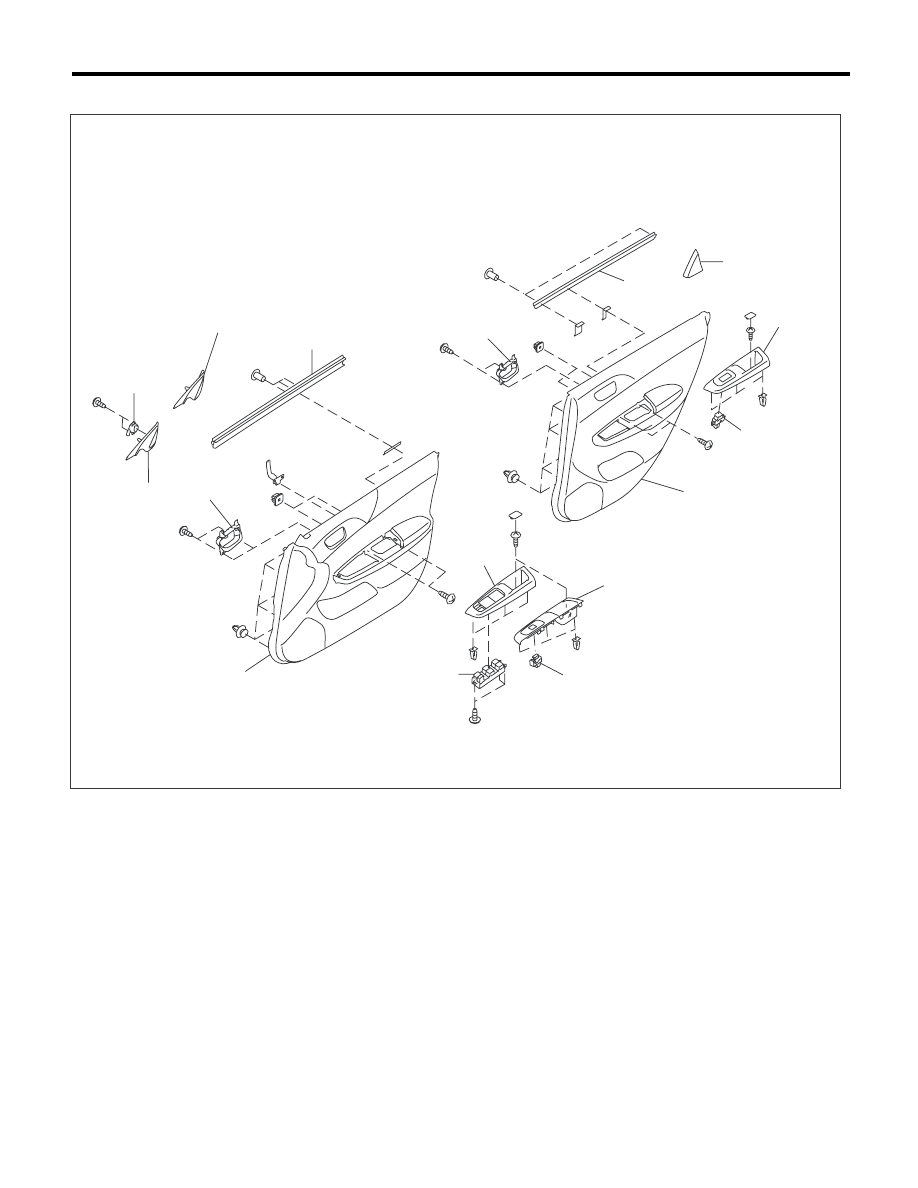

13.ВНУТРЕННЯЯ ОТДЕЛКА ДВЕРИ

(1)

Высокочастотный динамик

(5) Внутренняя отделка передней двери

(9)

Узел главного переключателя элек-
тростеклоподъемников

(2)

Передняя накладка усили-
тельной косынки

(6) Крышка правого блока кнопок управ-

ления электростеклоподъемником

(10) Задняя накладка усилительной ко-

сынки

(3)

Верхний уплотнитель

(7) Крышка левого блока кнопок управ-

ления электростеклоподъемником

(11) Задняя крышка блока кнопок управ-

ления электростеклоподъемником

(4)

Внутренняя ручка двери

(8) Вспомогательный переключатель

электростеклоподъемника

(12) Внутренняя отделка задней двери

EI-01843

(2)

(1)

(2)

(3)

(3)

(4)

(4)

(5)

(9)

(7)

(6)

(8)

(8)

(11)

(12)

(10)
