SL-68

Центральный блок управления

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

20.Центральный блок

управления

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
1. При замене центрального блока управления

• Подготовьте пластину идентификатора бе-
зопасности.
• Для моделей с иммобилайзерами, подго-
товьте необходимое количество ключей им-
мобилайзера (не зарегистрированных). (Кро-
ме моделей с системой дистанционного до-
ступа)
• При замене центрального блока управле-
ния проверьте и зафиксируйте текущие на-
стройки. <См. LAN(diag)-24, ПОДТВЕРЖДЕ-
НИЕ ТЕКУЩИХ НАСТРОЕК, ПОРЯДОК РА-
БОТЫ, Subaru Select Monitor.>

2. После замены центрального блока управле-
ния с иммобилайзером

• Зарегистрируйте иммобилайзер. Подроб-
ная процедура описана в “РУКОВОДСТВЕ
ПО ОБУЧЕНИЮ ИММОБИЛАЙЗЕРА”.
• Установите текущие настройки в соот-
ветствии с зафиксированными данными.

1) Отсоедините провод массы от аккумулятора.
2) Снимите нижнюю крышку панели приборов
со стороны водителя. <См. EI-47, СНЯТИЕ,
Узел панели приборов.>
3) Отсоедините разъем центрального блока уп-
равления.

ОСТОРОЖНО:
Не допускайте попадания воды и других
инородных предметов в центральный блок
управления.

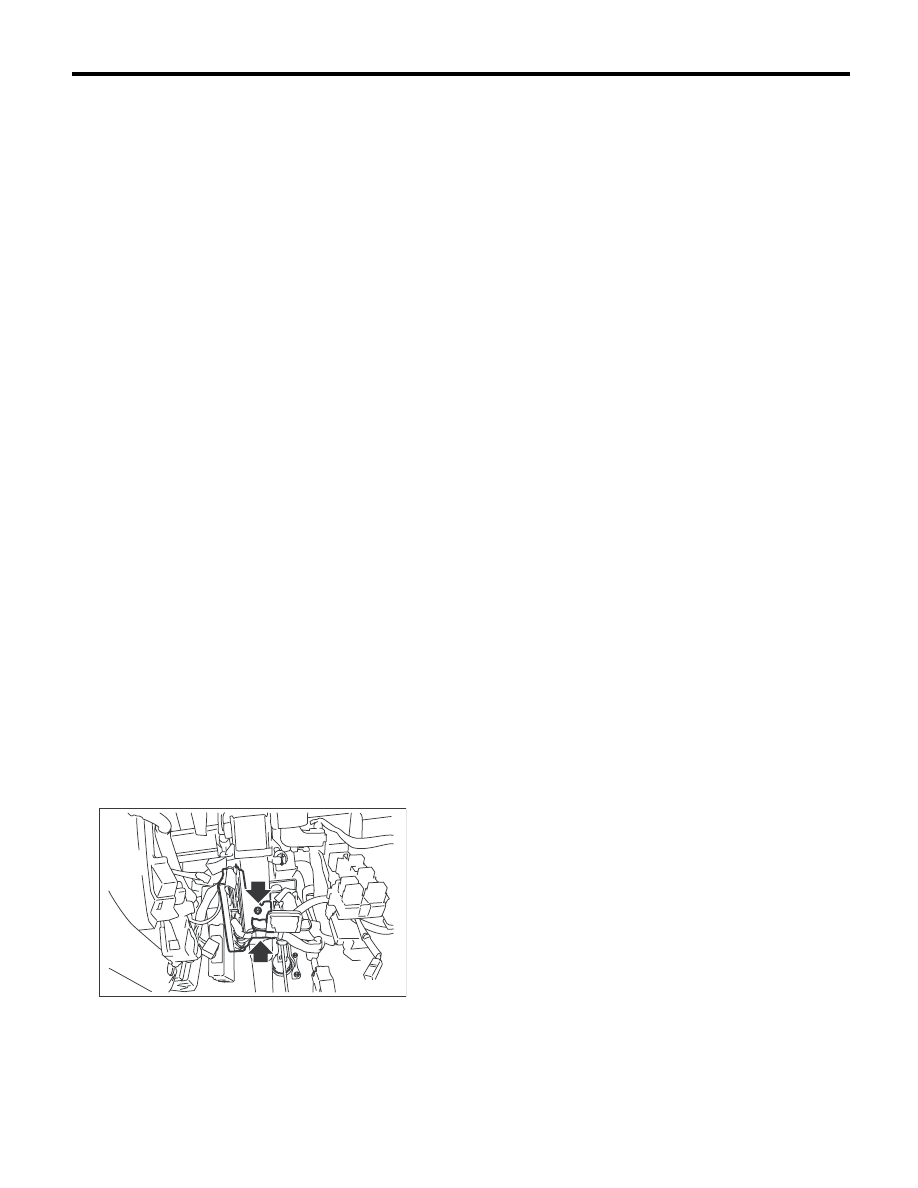

4) Снимите два крепежных болта с кронштей-
на центрального блока управления и снимите
центральный блок управления.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Убедитесь, что после установки текущие на-
стройки не изменились. <См. LAN(diag)-24,
ПОДТВЕРЖДЕНИЕ ТЕКУЩИХ НАСТРОЕК,
ПОРЯДОК РАБОТЫ, Subaru Select Monitor.>

SL-00768

SL-69

Пульт дистанционного управления

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

21.Пульт дистанционного

управления

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
Смотрите раздел “Ключ дистанционного до-
ступа” для моделей с системой дистанционно-
го доступа. <См. SL-71, СНЯТИЕ, Ключ дистан-
ционного доступа.>

1. БАТАРЕЯ ПУЛЬТА
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Отверните винт с пульта дистанционного уп-
равления, затем снимите батарею.

ПРИМЕЧАНИЕ:
Чтобы предотвратить повреждение печатной
платы пульта дистанционного управления ста-
тическим электричеством, перед разборкой
пульта дистанционного управления прикосни-
тесь рукой к любой стальной поверхности в
здании, чтобы разрядить статическое электри-
чество, накопившееся на теле или одежде.

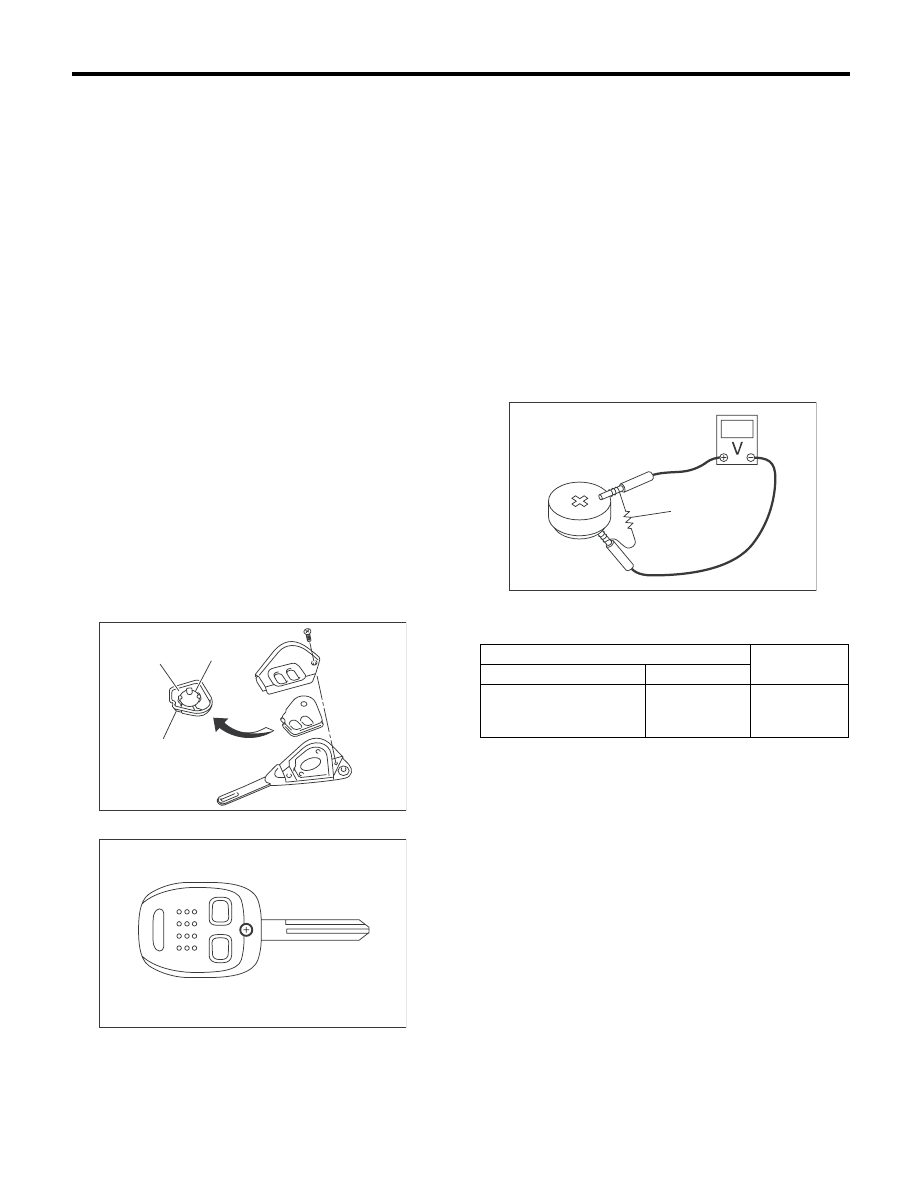

1) Отверните винты пульта дистанционного уп-
равления и снимите батарею (1) пульта дистан-
ционного управления.
2) Снимите печатную плату (3) с резинового ос-
нования (2).
• Кроме модели EK

• Модель EK

B: УСТАНОВКА

1. БАТАРЕЯ ПУЛЬТА
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1. БАТАРЕЯ ПУЛЬТА
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Измерьте напряжение между клеммой (+) ба-
тареи пульта дистанционного управления и
клеммой (–).

ПРИМЕЧАНИЕ:
Во время измерения батарея разряжается.
Произведите измерение в течение 5 секунд.

В случае неисправности замените батарею.
(Устанавливайте батарею CR1620 или эквива-
лент.)

SL-00427

(1)

(3)

(2)

SL-00065

(A) Сопротивление (47 Ом)

Клеммы тестера

Норматив-

ное значение

(+)

(–)

Клемма массы батареи

Положительная клемма

Клемма массы

батареи

Клемма массы

2,5 — 3,0 В

(A)

SL-00066

SL-70

Пульт дистанционного управления

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

D: ЗАМЕНА

1. РЕГИСТРАЦИЯ ПУЛЬТА
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

ПРИМЕЧАНИЕ:
• Для каждого автомобиля может быть заре-
гистрировано максимум четыре пульта дистан-
ционного управления.
• При замене или добавлении нового пульта
дистанционного управления необходима новая
регистрация пульта дистанционного управле-
ния.
• Заменяя пульт дистанционного управления
(ключ), необходимо провести регистрацию сис-
темы иммобилайзера.
1) Извлеките пульт дистанционного управле-
ния из выключателя зажигания.
2) Снимите крышку нижней внутренней отде-
лки со стороны водителя и подсоедините разъ-
ем регистрации. (однополюсный разъем белого
цвета)

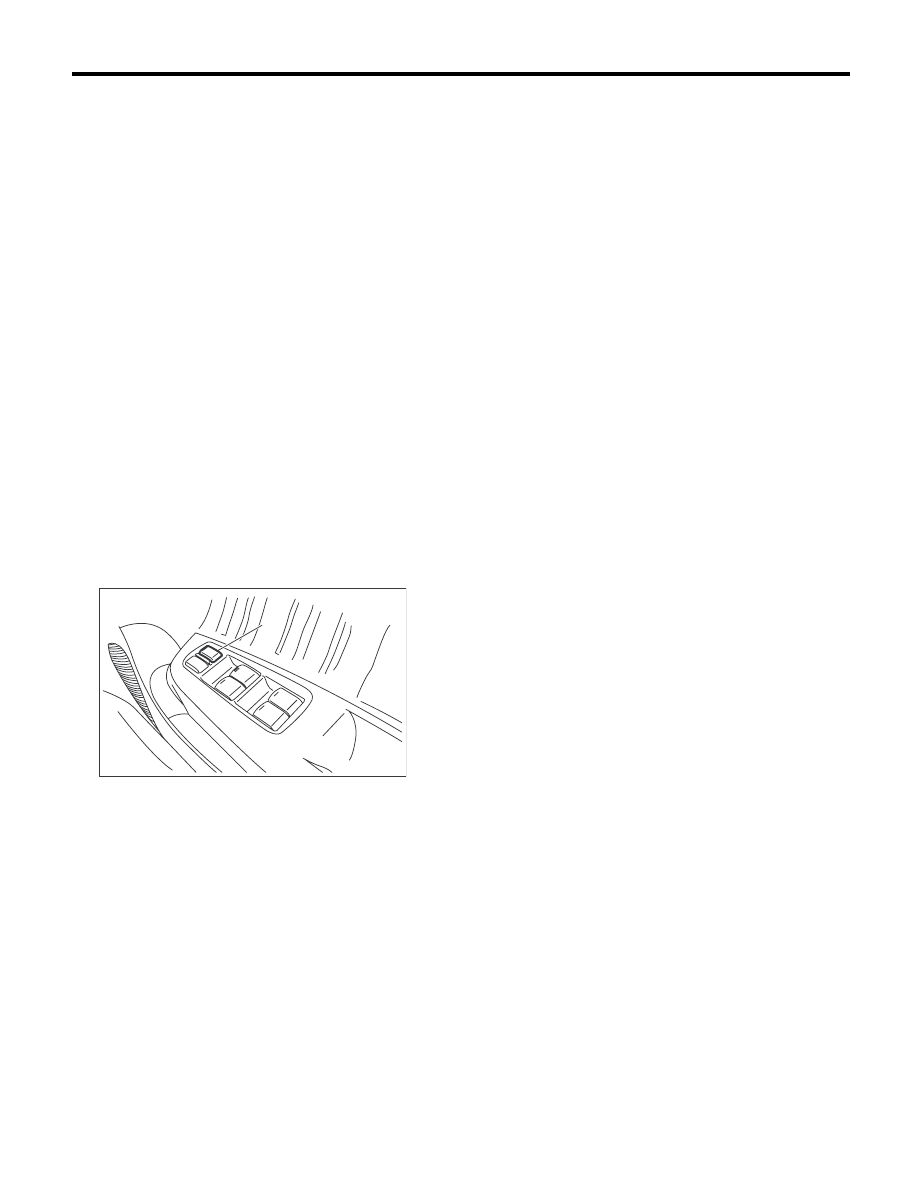

3) Переведите переключатель блокировки за-
мков дверей (1) возле главного переключателя
стеклоподъемников в положение UNLOCK.
(Если освещение салона мигает, и звучит зву-
ковой сигнал, система находится в режиме ре-
гистрации.)

4) Чтобы произвести регистрацию при пере-
ключателе блокировки замков дверей в поло-
жении UNLOCK, дважды нажмите кнопку пуль-
та дистанционного управления.
5) Если регистрация прошла нормально, при-
вод замка двери выполнит операцию запира-
ния

→ отпирания. Если операция запирания →

отпирания не выполнена, повторите шаг 4).

ПРИМЕЧАНИЕ:
• Нажмите не кнопку пульта дистанционного
управления дважды, на второй раз удержите
кнопку в нажатом положении, чтобы прове-
рить работу привода замка двери.
• Не нажимайте на кнопку пульта дистанцион-
ного управления более двух раз.
• Не нажимайте на кнопку на пульте дистанци-
онного управления многократно.

6) Если необходимо зарегистрировать еще не-
сколько пультов дистанционного управления,
повторите процедуру, начиная с шага 4).
7) Снимите разъем регистрации и установите
крышку нижней внутренней отделки со сторо-
ны водителя.

ПРИМЕЧАНИЕ:
• Пульт дистанционного управления может
быть зарегистрирован только при переключа-
теле блокировки замков дверей в положении
UNLOCK.
• Регистрация может осуществляться только
после того, как переключатель блокировки за-
мков дверей был отпущен и снова переведен в
положение UNLOCK.
• При дополнительной регистрации новых
пультов управления, необходимо перерегист-
рировать те пульты дистанционного управле-
ния, которые уже были зарегистрированы.

2. СБРОС РЕГИСТРАЦИИ ПУЛЬТА
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

1) Извлеките пульт дистанционного управле-
ния из выключателя зажигания.
2) Снимите крышку нижней внутренней отделки
со стороны водителя и подсоедините разъем ре-
гистрации. (однополюсный разъем белого цвета)
3) Переведите переключатель блокировки за-
мков дверей, находящийся под главным пере-
ключателем электростеклоподъемников, в по-
ложение LOCK. (Если освещение салона мигает,
и звучит звуковой сигнал, система находится в
режиме сброса регистрации.)
4) Вставьте и извлеките ключ из выключателя
зажигания 10 раз в течение 10 секунд, при пе-
реключателе блокировки замков дверей в по-
ложении LOCK.
5) Если очистка регистрация прошла нормально,
привод замка двери выполнит операцию запи-
рания

→ отпирания. Если операция запирания →

отпирания не выполнена, повторите шаг 4).
6) Снимите разъем регистрации и установите
крышку нижней внутренней отделки со сторо-
ны водителя.

ПРИМЕЧАНИЕ:
• Сброс регистрации проводится только при
переключателе блокировки замков дверей в
положении LOCK.
• Сброс регистрации может осуществляться
только после того, как переключатель блоки-
ровки замков дверей был отпущен и снова пе-
реведен в положение LOCK.
• Полностью завершите процедуру регистрации
перед тем, как перейти из режима регистрации в
режим сброса. В противном случае, невозможно
будет перейти в режим сброса. И наоборот.

SL-00748

(1)

SL-71

Ключ дистанционного доступа

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

22.Ключ дистанционного

доступа

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
Для моделей без системы дистанционного до-
ступа смотрите раздел о пульте дистанционного
управления. <См. SL-69, БАТАРЕЯ ПУЛЬТА
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ, СНЯТИЕ,
Пульт дистанционного управления.>

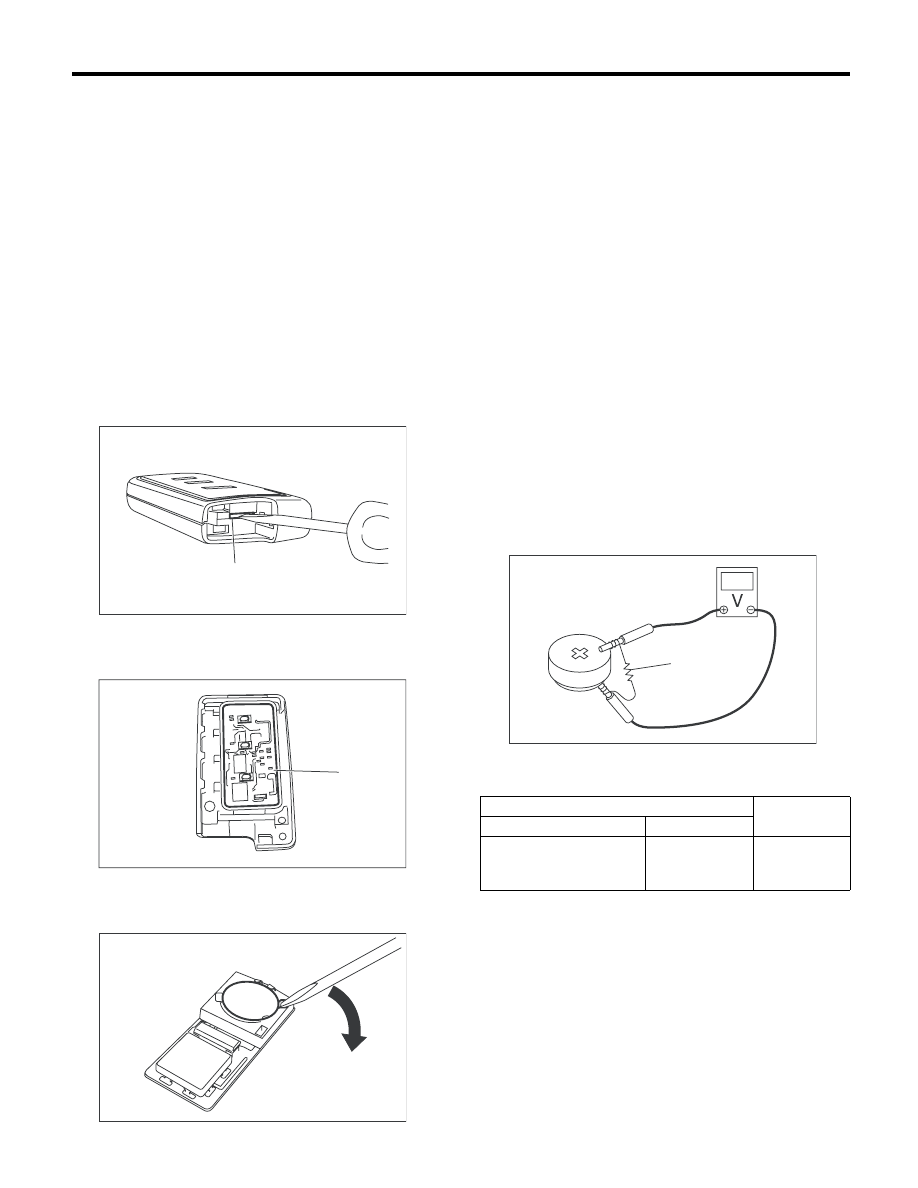

1. БАТАРЕЯ КЛЮЧА
ДИСТАНЦИОННОГО ДОСТУПА

1) Снимите механический ключ с ключа дис-
танционного доступа.
2) Чтобы открыть корпус, снимите механичес-
кий ключ и вставьте отвертку с плоским жалом
в указанный паз (А).

3) Снимите печатную плату, соблюдая осторож-
ность, чтобы не задеть печатную схему ключа
дистанционного доступа.

4) Вставьте отвертку с плоским жалом между
боковой поверхностью батареи ключа дистан-
ционного доступа и снимите батарею.

ПРИМЕЧАНИЕ:
Чтобы предотвратить повреждение печатной
платы ключа дистанционного доступа статичес-
ким электричеством, перед разборкой ключа
дистанционного доступа прикоснитесь рукой к
любой стальной поверхности в здании, чтобы
разрядить статическое электричество, накопив-
шееся на теле или одежде.

B: УСТАНОВКА

1. БАТАРЕЯ КЛЮЧА
ДИСТАНЦИОННОГО ДОСТУПА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1. БАТАРЕЯ КЛЮЧА
ДИСТАНЦИОННОГО ДОСТУПА

Измерьте напряжение между клеммой (+) ба-
тареи ключа дистанционного доступа и клем-
мой (–).

ПРИМЕЧАНИЕ:
Во время измерения батарея разряжается.
Произведите измерение в течение 5 секунд.

В случае неисправности замените батарею. (Ис-
пользуйте батарею CR1632 или эквивалент.)

SL-00624

(A)

SL-00625

(A)

SL-00626

(A) Сопротивление (47 Ом)

Клеммы тестера

Норматив-

ное значение

(+)

(–)

Клемма массы батареи

Положительная клемма

Клемма массы

батареи

Клемма массы

2,5 — 3,0 В

(A)
