Узел замка и привода замка передней двери

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

3. ПРИВОД ЗАМКА (МОДЕЛИ
С СИСТЕМОЙ ДВОЙНОГО ЗАМКА)

1) Отсоедините разъем жгута проводов приво-
да замка двери.
2) Подсоедините аккумулятор к клеммам при-
вода замка двери.
В случае повреждений, замените привод замка
двери.

Привод замка правой двери

Привод замка левой двери

4. ПРОВЕРКА СОСТОЯНИЯ
ПЕРЕКЛЮЧАТЕЛЯ (МОДЕЛИ
С СИСТЕМОЙ ИНТЕЛЛЕКТУАЛЬНОГО
ДОСТУПА)

1) Отсоедините разъем жгута проводов замка
передней двери.
2) Подсоедините тестер к клемме переключа-
теля замка передней двери.

3) Переключите привод передней двери в по-
ложение запирания или отпирания.
4) При помощи тестера проверьте проводи-
мость.
• RH

• LH

При неисправности замените привод замка пе-
редней двери.

Номер клеммы

Операции, выполняемые приводом

№ 5 (+) и № 1 (–)
№ 5 (+) и № 6 (–)

Отпирание

→ Запирание

№ 1 (+) и № 5 (–)
№ 1 (+) и № 6 (–)

Запирание

→ Отпирание

№ 5 (+) и № 1 (–)
№ 6 (+) и № 1 (–)

Отпирание двойного замка

→

Запирание двойного замка

№ 1 (+) и № 5 (–)
№ 1 (+) и № 6 (–)

Запирание двойного замка

→

Отпирание двойного замка

Номер клеммы

Операции, выполняемые приводом

№ 2 (+) и № 6 (–)
№ 2 (+) и № 1 (–)

Отпирание

→ Запирание

№ 6 (+) и № 1 (–)
№ 6 (+) и № 2 (–)

Запирание

→ Отпирание

№ 1 (+) и № 5 (–)
№ 1 (+) и № 6 (–)

Отпирание двойного замка

→

Запирание двойного замка

№ 5 (+) и № 1 (–)
№ 6 (+) и № 1 (–)

Запирание двойного замка

→

Отпирание двойного замка

SL-00283

6 5 4 3 2 1

Условие

Проводимость

Замок

(№ 1

⇔ № 3)

Проводимости нет

Отпирание

(№ 1

⇔ № 3)

Проводимость есть

Условие

Проводимость

Замок

(№ 4

⇔ № 6)

Проводимости нет

Отпирание

(№ 4

⇔ № 6)

Проводимость есть

1 2 3 4 5 6

SL-00766

SL-57

Внутренняя ручка задней двери

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

9. Внутренняя ручка задней

двери

A: СНЯТИЕ

Снятие происходит аналогично снятию внут-
ренней ручки передней двери. <См. SL-52,
СНЯТИЕ, Внутренняя ручка передней двери.>

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Убедитесь в том, что после установки внутрен-
няя ручка двери работает нормально.

C: ПРОВЕРКА

1) Проверьте трос механизма открывания две-
рей на предмет деформации. Распрямите трос
в местах его деформации. В противном случае,
возможен сбой в работе. Если трос невозмож-
но отремонтировать, замените узел замка и
привода замка задней двери.
2) Убедитесь в том, что рычаг, тяга и трос рабо-
тают плавно.
3) Проверьте, нормально ли работает предох-
ранительный замок от детей.

SL-58

Наружная ручка задней двери

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

10.Наружная ручка задней

двери

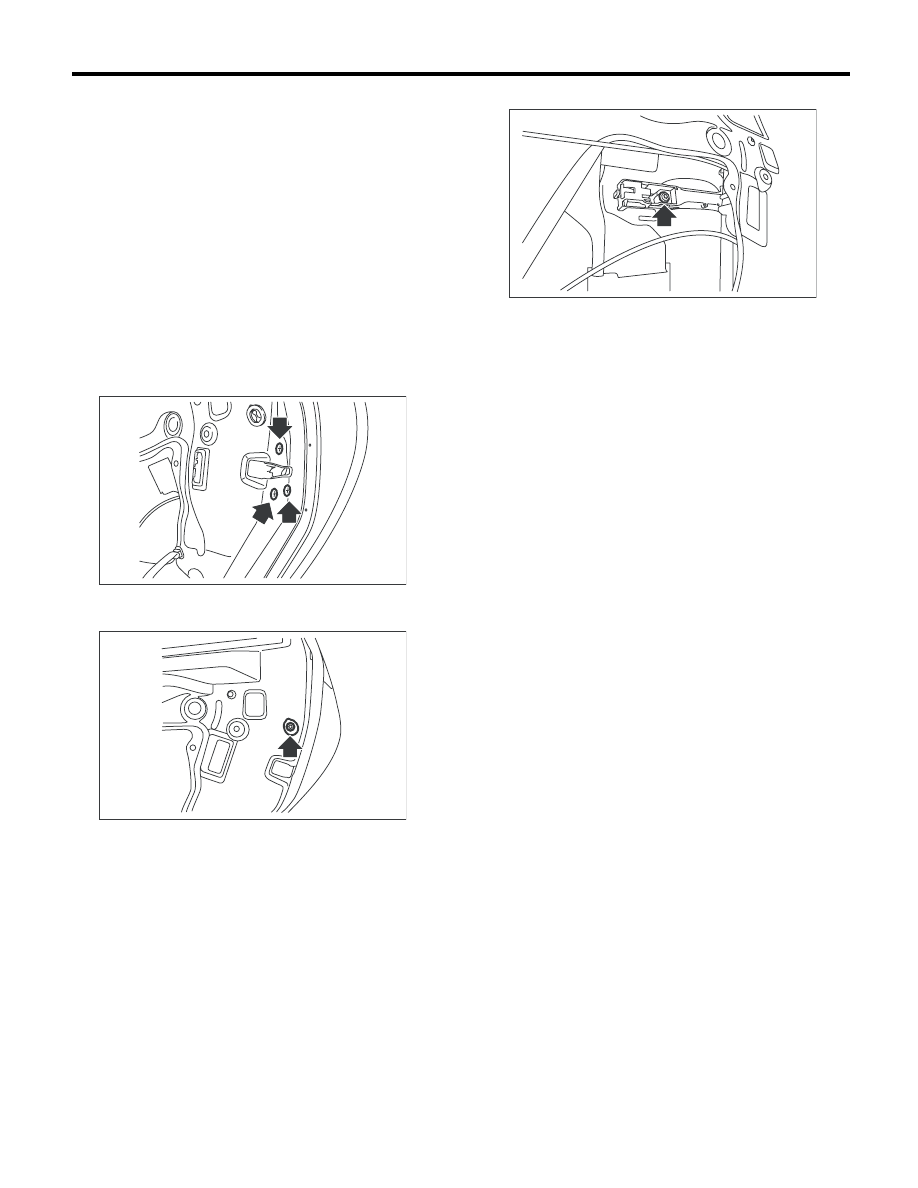

A: СНЯТИЕ

1) Поднимите стекло задней двери до упора
вверх.
2) Снимите внутреннюю отделку задней двери.
<См. EI-39, СНЯТИЕ, Внутренняя отделка две-
ри.>
3) Снимите уплотнительное покрытие.
<См. EB-20, СНЯТИЕ, Уплотнительное покры-
тие задней двери.>
4) Отсоедините разъем привода замка двери
от замка задней двери.
5) Отверните 3 винта и снимите замок задней
двери и узел привода замка двери.

6) Снимите защитную крышку от детей и ос-
лабьте TORX

®

 болт.

7) Снимите крышку наружной ручки двери.
8) Отведите наружную ручку задней двери на-
зад и снимите ее.
9) Снимите проставку с наружной стороны две-
ри и снимите узел каркаса с внутренней сто-
роны.

10) Ослабьте TORX

®

 болт.

11) Снимите узел каркаса с внутренней сторо-
ны панели двери.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

<См. SL-2, УЗЕЛ ЗАМКА ДВЕРИ, УЗЕЛ,
Общие сведения.>

ПРИМЕЧАНИЕ:
Убедитесь в том, что после установки наруж-
ная ручка работает нормально.

C: ПРОВЕРКА

1) Проверьте связь с замком на предмет безо-
пасности.
2) Убедитесь в том, что ручка и проволока ра-
ботают плавно.

SL-00763

SL-00764

SL-00762

SL-59

Узел замка и привода замка задней двери

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

11.Узел замка и привода

замка задней двери

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку задней двери.
<См. EI-39, СНЯТИЕ, Внутренняя отделка две-
ри.>
3) Снимите уплотнительное покрытие.
<См. EB-20, СНЯТИЕ, Уплотнительное покры-
тие задней двери.>
4) Снимите стекло задней двери. <См. GW-18,
СНЯТИЕ, Стекло задней двери.>
5) Снимите три винта.

6) Отсоедините разъемы, а затем снимите узел
замка и привода замка задней двери.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

<См. SL-2, УЗЕЛ ЗАМКА ДВЕРИ, УЗЕЛ,
Общие сведения.>

ПРИМЕЧАНИЕ:
После установки убедитесь в том, что наруж-
ная ручка, внутренняя ручка и блокировка две-
рей от детей работают исправно.

C: ПРОВЕРКА

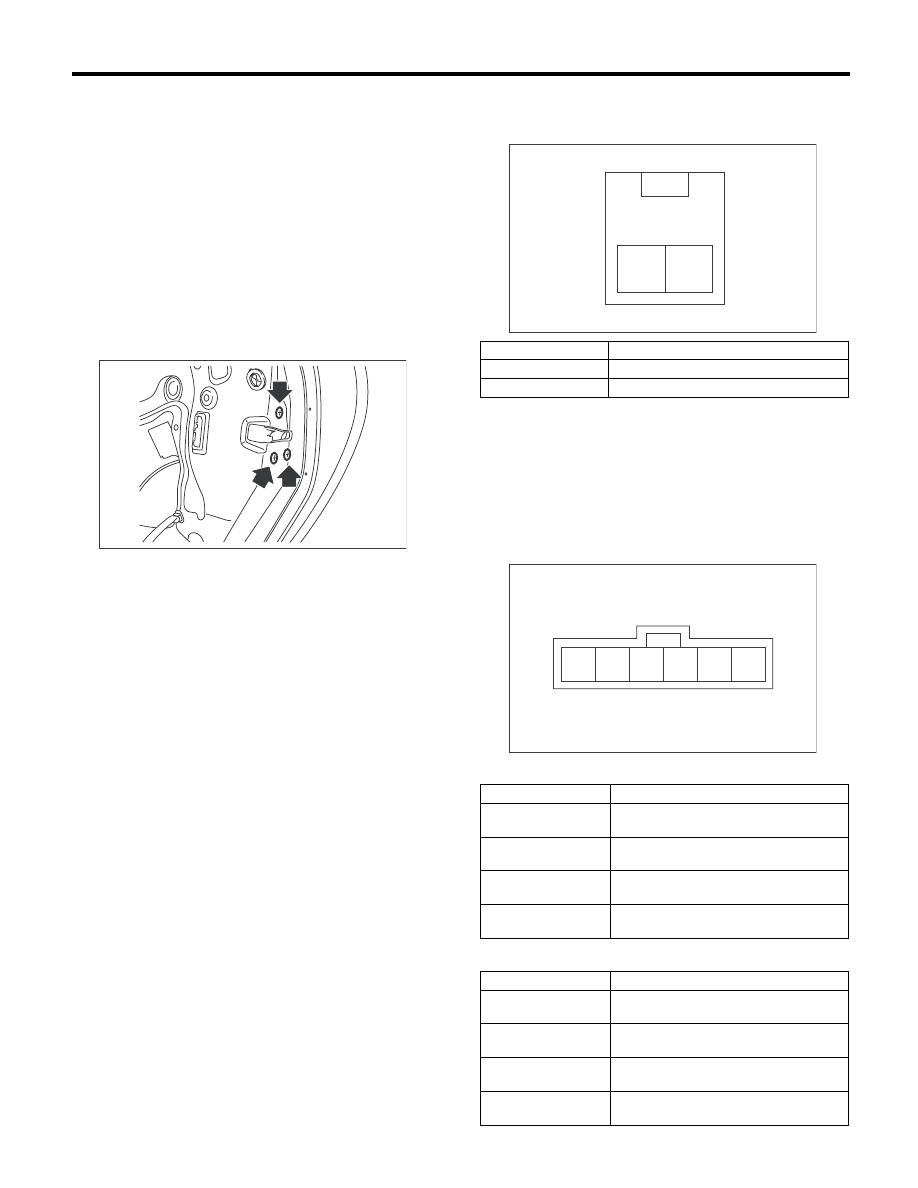

1. ЗАМОК ДВЕРИ

1) Проверьте трос на предмет деформации.
Распрямите трос в местах его деформации. В
противном случае, возможен сбой в работе. Ес-
ли трос невозможно отремонтировать, замени-
те узел замка и привода замка задней двери.
2) Убедитесь в том, что рычаг и трос работают
плавно.

2. ПРИВОД ЗАМКА (МОДЕЛИ
БЕЗ СИСТЕМЫ ДВОЙНОГО ЗАМКА)

1) Отсоедините разъем жгута проводов приво-
да замка двери.

2) Подсоедините аккумулятор к клеммам при-
вода замка двери. В случае повреждений, за-
мените привод замка двери.

3. ПРИВОД ЗАМКА (МОДЕЛИ
С СИСТЕМОЙ ДВОЙНОГО ЗАМКА)

1) Отсоедините разъем жгута проводов приво-
да замка двери.
2) Подсоедините аккумулятор к клеммам при-
вода замка двери.
В случае повреждений, замените привод замка
двери.

Привод замка правой двери

Привод замка левой двери

SL-00763

Номер клеммы

Операции, выполняемые приводом

№ 2 (+) и № 1 (–)

Запирание

→ Отпирание

№ 1 (+) и № 2 (–)

Отпирание

→ Запирание

Номер клеммы

Операции, выполняемые приводом

№ 5 (+) и № 1 (–)
№ 5 (+) и № 6 (–)

Отпирание

→ Запирание

№ 1 (+) и № 5 (–)
№ 1 (+) и № 6 (–)

Запирание

→ Отпирание

№ 6 (+) и № 1 (–)
№ 6 (+) и № 5 (–)

Отпирание двойного замка

→

Запирание двойного замка

№ 1 (+) и № 5 (–)
№ 1 (+) и № 6 (–)

Запирание двойного замка

→

Отпирание двойного замка

Номер клеммы

Операции, выполняемые приводом

№ 2 (+) и № 6 (–)
№ 2 (+) и № 1 (–)

Отпирание

→ Запирание

№ 6 (+) и № 1 (–)
№ 6 (+) и № 2 (–)

Запирание

→ Отпирание

№ 1 (+) и № 5 (–)
№ 1 (+) и № 6 (–)

Отпирание двойного замка

→

Запирание двойного замка

№ 6 (+) и № 1 (–)
№ 6 (+) и № 5 (–)

Запирание двойного замка

→

Отпирание двойного замка

2 1

SL-00765

SL-00283

6 5 4 3 2 1
